本文详细介绍了AutoCAD中直线（LINE）和构造线（XLINE）的绘制方法及应用场景。动态输入在直线绘制中的作用，以及不同输入方式对图形的影响被重点讲解，包括绝对坐标和相对坐标的使用。此外，还列举了构造线的不同类型，如水平、垂直、角度、二等分和偏移，强调了它们在辅助绘图中的重要性。
1 直线
命令：LINE；快捷命令：L；
动态输入打开和关闭的区别：

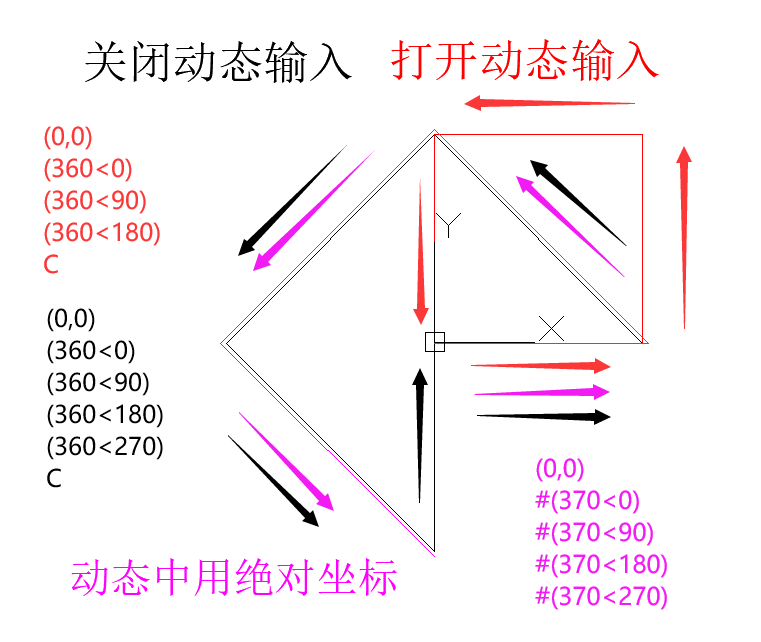

1 动态输入四个点的坐标：(0,0),(360<0),(360<90),(360,180),C 形成的图形如红色部分。 说明第一个点为绝对坐标，其他三个为相对坐标。
2 关闭动态输入同样四个点的坐标，形成的图形如黑色的部分。 每一个点，都为绝对坐标。
3 要想在动态输入时候，输入坐标前，需输入井号 #
4 如果在确定第一个点的时候，直接输入Enter键，则会用上次绘制图形的终点作为起点。
2 构造线
命令：XLINE; 快捷命令：XL;
构造线类型：
- 水平（H）
- 垂直（V）
- 角度（A）
- 二等分（B）
- 偏移（O）
