电源为什么要接地(一)

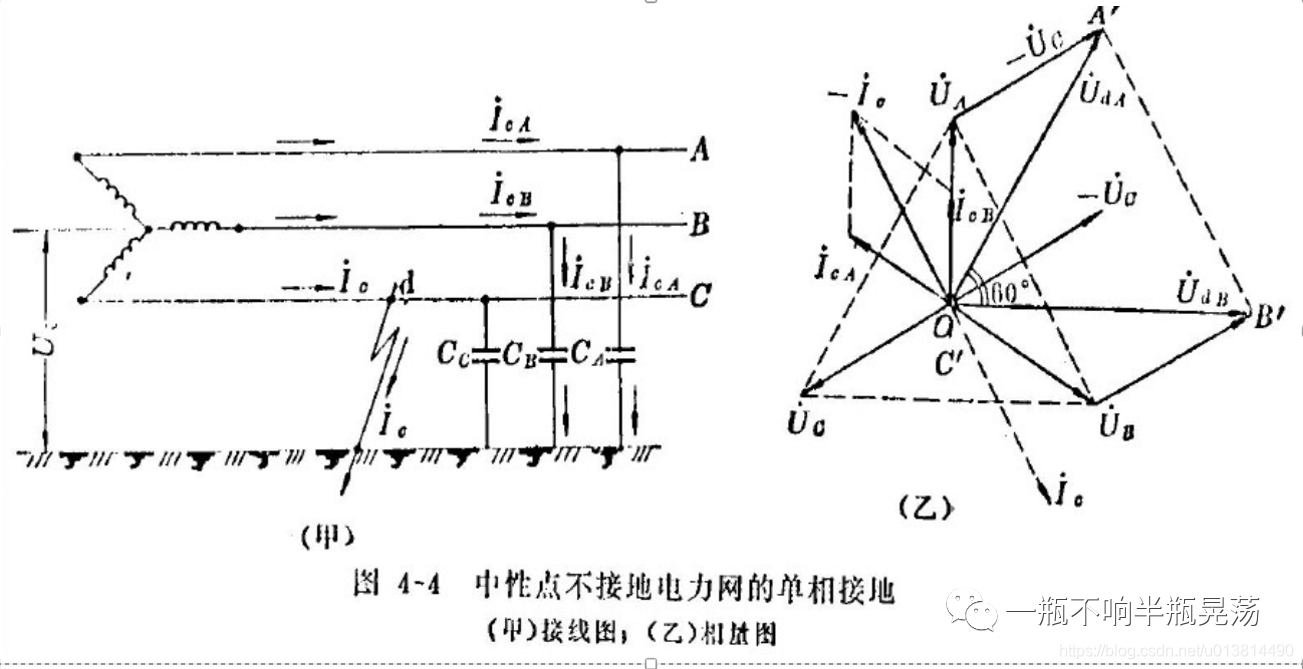

在离线式电源中，一般都会有三根输入线（零线、火线和地线），零线和火线就能完成能量的传输，这里地线起着什么作用？一般认为大地足够大，因此常以大地电位作为参考点0电位。这里先介绍在电力系统中的接地方式，电力系统有多种接地方式，如中性点不接地，中性点经消弧线圈接地、中性点经电阻接地、中性点直接接地，不同接地方式各有其优缺点，应用场合也不同。中性点不接地系统，当三相负载及对地电容相同时，中性点电位对地为0，但是当三相对地电容不相等或负载不平衡时，中性点对地电位会发生偏移。当发生单相对地短路时，虽然另外两相的对地电压升高1.73倍，此时接地电流为：
在这里插入图片描述
但此时三相系统的平衡没有遭到破坏，仍能继续运行一段时间，这是这种接地方式的最大的优点。

但中性点不接地系统接地短路电流较大，接地点的电弧不能自动熄灭，而以断续电弧的形式存在，就会产生另一种严重的过电压——断续电弧接地过电压（可能导致绝缘损坏，造成两点或多点的接地短路）。因此为了解决这种问题，需要改变中性点接地方式。如果采用
