杰里之AC69 系列内置混响 K 歌宝硬件设计注意事项篇

一 、 原理图设计
1.封装选型：K 歌宝一般功能有：混响音量调节、混响深度调节、背景音乐音量调节等，对
芯片 A/D 资源要求较多，选型时注意 A/D 资源是否充足。
2.AUX 进主控：由于 K 歌宝有耳机输出功能，设计时建议 AUX 信号进主控；
3.手机端录音信号：因为 DAC 的声音是混响声加背景音乐声，因此，直接使用咪头的原始
信号作为录音信号，先放大，再输出给手机录音用，且控制好录音音量不能过大。手机录音信
号要增加对地电阻，苹果手机会检查外部阻抗确定是否使用外置录音信号；
4.软开关机方式可选择使用主控 RTC 关机方式（主控功耗 1.4uA 左右，设计时注意外围功
耗），也可以选择用 MOS 管软开关机方式；
5.AC69 芯片 PR2 长按(低电平)有复位功能，防止死机情况，设计时考虑好死机情况的出现。
二 、Layout 注意事项
1.蓝牙天线远离咪头，防止蓝牙辐射对 MIC 信号产生干扰噪声，另外蓝牙天线尾巴端辐射
较强，应该与咪头位置朝相反方向。

2.模拟数字地分地：MIC 的地必须连接主控模拟地（DACVSS），主控模拟地耦合到功放前
置地，再连接到功放后置地，另外，功放应该靠近电池接口放置。
三 、 调试
1.先调好音乐的音质，确定好功放端参数，再调 MIC 输入信号端网络参数；
2.先调好 MIC 的原始输出声音，再调混响效果，另外，原始声音与数字混响部分没有关系，
音质直接由硬件决定；
3.出现破音现象时，先确定是否 DAC 输出破音，可用示波器观察 DAC 输出信号；如果是功
放出现破音可以选择在功放端加升压，或者使用自带升压功能和防破音功能的功放；
4.麦出现啸叫声时，硬件先确保在没有混响效果时不啸叫，开混响后啸叫，则可以通过软件
的啸叫抑制进行调试。
四 、 咪头和功放选型
不同的咪头直接影响产品混响的音质，选择灵敏度适中、指向性好的咪头能有效的抑制啸叫，
选择效率高的功放保证产品使用寿命，不带升压的方案最好选择具有防破音功能的功放。
五 、 问题处理
问题 1 1 ：e IPhone 手机线录啸叫
针对 K 歌宝 IPhone 手机线录啸叫问题，对参考原理图修改，主要是参数上的修改还有部
分参数的预留。
线录啸叫问题，安卓手机不存在啸叫的问题，因为安卓手机的 K 歌软件没有耳返功能，
由于 IPhone 手机的 K 歌软件有耳声返回功能，就是苹果录音信号的声音会实时返回到耳
机输出端，苹果耳机输出的信号同时混有麦克风的声音，传到样机端就容易导致出现啸叫问题。
另外，苹果手机会通过识别外部麦的阻抗来识别是否有外置麦克风的存在，如果识别不到
外置的阻抗，苹果手机将使用手机自身的麦进行录音，因此 录音信号 N REC_IN 的对地电阻 （ 下
图 图 R39 ） 不能省略 ， 且不宜设置太大 ，具体可参考更新参数后的原理图。
注意 ： 部分 X AUX 线的耳机接口对苹果手机的兼容性不好，容易导致苹果手机识别不到外置
麦克风，调试样机时，请注意。

出现啸叫调试方法（硬件）：
1.给苹果手机的录音信号不能过大；
2.样机的 AUX 信号也需要衰减，不宜设置过大。
问题 2 2 ： 咪头噪声
针对客户反馈的 K 歌宝麦克风干扰声问题： 蓝牙模式播放时麦克风会有干扰声 ， 把麦克风
音量调小则正常 。
解决步骤：
1.前提要保证 PCB 板布局布线合理， 麦克风安装位置远离蓝牙天线，远离天线可减少辐射
干扰；
2.把麦克风拆掉，或者整个麦克风的电路与主控 IC 断开，还存在干扰声，软件需要修改，
降低 O VDDIO 的电压，软件修改后，芯片内部运放电源就不易受蓝牙通信的影响，在主控 MIC
管脚不连接任何东西情况下则干扰声不会存在，如果还有干扰声，则怀疑主控麦克风管脚布线
太长/不合理引起；
3. 把麦克风装上后才有高频干扰声 ， 是因为蓝牙天下辐射到麦克风产生，这种情况与麦克
风安装的延长线，模具结构等综合因素有关系，调试发现有些样机装好整机后会产生干扰声，
不装好整机不会出现。
目前解决办法是（以下办法对蓝牙通信距离有一定影响）：

1. 软件降低发射功率，减少对麦克风的干扰；

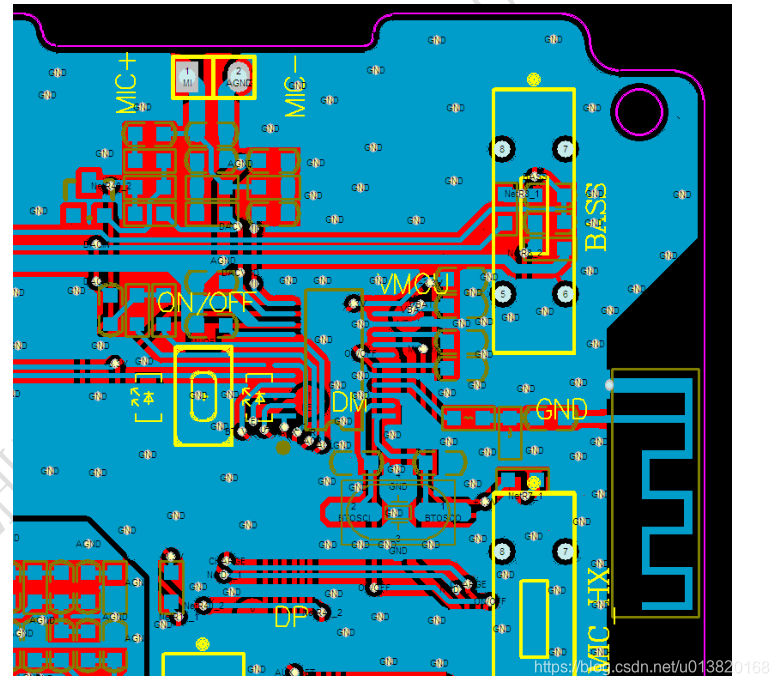

   2.硬件在 蓝牙天线尾巴端接一个对地电阻，通过调节电阻大小（下图加的是 5.1K 的电阻，
   且发射功率调到 4），减少蓝牙天下的辐射。
   3.麦克风延长线使用包地的 屏蔽线，有助于减少蓝牙对麦克风延长信号的干扰。
