Navicat编辑并导出ER图

软件版本：1.5.0.18

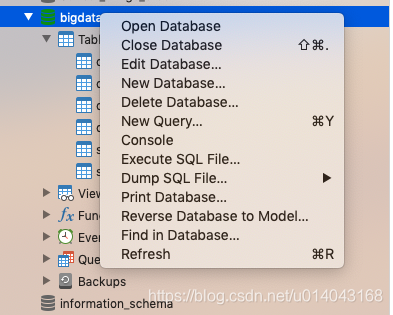

第一步：右键需要操作的数据库，选择reverse database to model

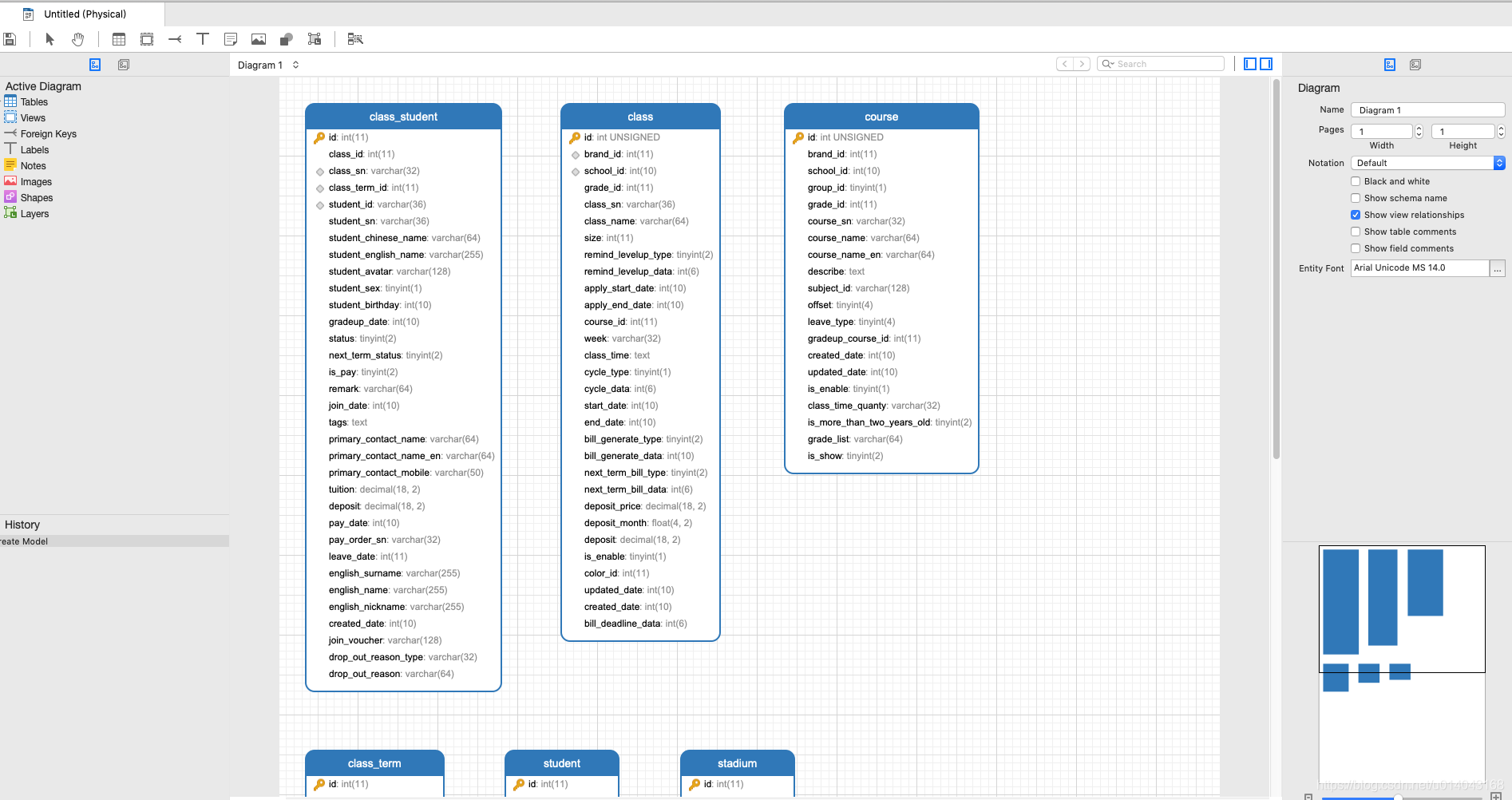

第二步：生成的model之后就能看到每个表的ER图，然后可以添加注释，调试顺序，添加外键的各种操作。系统默认只显示表的字段名和类型，如果你想显示表的comment和字段的comment，勾选右边的选择栏。

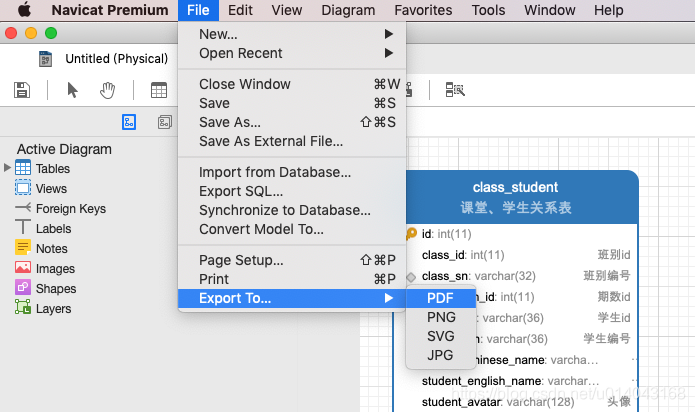

第三步：编辑完之后就可以导出了，软件支持PDF、PNG、SVG。点击file->export to

最后：文件可以作为附件插入数据库文档，或者项目技术介绍文档，有图有真相，专业的文档显得更加高大上。
