3V, 256Mb MX25L25673GM2I-08G FLASH - NOR 存储器PDF

MX25L25673G 是 256Mb 位串行 NOR 闪存，内部配置为 33,554,432 x 8。 当它在两个或四个 I/O 模式下，结构变为 134,217,728 位 x 2 或 67,108,864 位 x 4。

MX25L25673G 具有串行外围接口和软件协议，允许在简单的 3 线总线，而它处于单 I/O 模式。 三个总线信号是时钟输入 (SCLK)、串行数据输入 (SI) 和串行数据输出（SO） 。 通过 CS# 输入启用对设备的串行访问。
当处于两个 I/O 读取模式时，SI 引脚和 SO 引脚变为 SIO0 引脚和 SIO1 引脚作为地址/虚拟位输入和数据输出。 当处于四 I/O 读取模式时，SI 引脚和 SO 引脚变为 SIO0 引脚和 SIO1 引脚地址/虚拟位输入和数据输出。
MX25L25673G 采用 Macronix 的专有存储单元，100,000 个编程和擦除周期。提供对整个芯片的顺序读取操作。

提供 MX25L25673GM2I-08G 存储器 IC

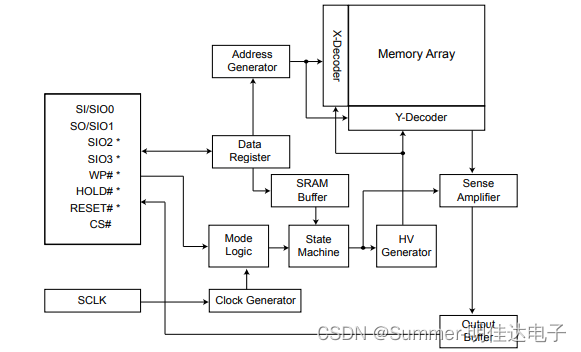

硬件特性：
SCLK 输入
  - 串行时钟输入
• SI/SIO0
  - 串行数据输入或串行数据输入/输出2 x I/O 读取模式和 4 x I/O 读取模式
• SO/SIO1
  - 串行数据输出或串行数据输入/输出用于 2 x I/O 读取模式和 4 x I/O 读取模式
• SIO2
  - 4 x I/O 读取模式的串行数据输入和输出
• SIO3
  - 4 x I/O 读取模式的串行数据输入和输出
• 芯片封装
- 16-pin SOP (300mil)
- 8 针 SOP (200mil)
- 8 焊盘 WSON (6x5mm)
- 8 焊盘 WSON (8x6mm 3.4 x 4.3EP)
所有设备均符合 RoHS 标准
