采用新一代功率MOSFET技术，IPF017N08NF2S、IPF023N08NF2S、IPF039N08NF2S、IPF014N08NF2S（80V）TO263-7

一、应用

• 开关电源
• 电机驱动器
• 电池供电的应用
• 电池管理
• UPS
• 轻型电动车
• 太阳能

二、规格

1、IPF017N08NF2S 表面贴装型 N 通道 80V 259A（Tc） 250W（Tc） PG-TO263-7-14
FET 类型：N 通道
技术：MOSFET（金属氧化物）
漏源电压（Vdss）：80 V
25°C 时电流 - 连续漏极 (Id)：259A（Tc）
驱动电压（最大 Rds On，最小 Rds On）：6V，10V
不同 Id、Vgs 时导通电阻（最大值）：1.7 毫欧 @ 100A，10V
不同 Id 时 Vgs(th)（最大值）：3.8V @ 194µA
不同 Vgs 时栅极电荷 (Qg)（最大值）：186 nC @ 10 V
Vgs（最大值）：±20V
不同 Vds 时输入电容 (Ciss)（最大值）：8700 pF @ 40 V
FET 功能：-
功率耗散（最大值）：250W（Tc）
工作温度：-55°C ~ 175°C（TJ）
安装类型：表面贴装型
供应商器件封装：PG-TO263-7-14
封装/外壳：TO-263-8，D²Pak（7 引线+接片），TO-263CA
基本产品编号：IPF017N

2、IPF023N08NF2S  N通道 80V 209A（Tc） 214W（Tc） PG-TO263-7-14
FET 类型：N 通道
技术：MOSFET（金属氧化物）
漏源电压（Vdss）：80 V
25°C 时电流 - 连续漏极 (Id)：209A（Tc）
驱动电压（最大 Rds On，最小 Rds On）：6V，10V
不同 Id、Vgs 时导通电阻（最大值）：2.3 毫欧 @ 100A，10V
不同 Id 时 Vgs(th)（最大值）：3.8V @ 139µA
不同 Vgs 时栅极电荷 (Qg)（最大值）：133 nC @ 10 V
Vgs（最大值）：±20V
不同 Vds 时输入电容 (Ciss)（最大值）：6200 pF @ 40 V
FET 功能：-
功率耗散（最大值）：214W（Tc）
工作温度：-55°C ~ 175°C（TJ）
安装类型：表面贴装型
供应商器件封装：PG-TO263-7-14
封装/外壳：TO-263-8，D²Pak（7 引线+接片），TO-263CA
基本产品编号：IPF023N

3、IPF039N08NF2S N通道 80V 126A（Tc） 150W（Tc） PG-TO263-7-14
FET 类型：N 通道
技术：MOSFET（金属氧化物）
漏源电压（Vdss）：80 V
25°C 时电流 - 连续漏极 (Id)：126A（Tc）
驱动电压（最大 Rds On，最小 Rds On）：6V，10V
不同 Id、Vgs 时导通电阻（最大值）：3.9 毫欧 @ 80A，10V
不同 Id 时 Vgs(th)（最大值）：3.8V @ 85µA
不同 Vgs 时栅极电荷 (Qg)（最大值）：81 nC @ 10 V
Vgs（最大值）：±20V
不同 Vds 时输入电容 (Ciss)（最大值）：3800 pF @ 40 V
FET 功能：-
功率耗散（最大值）：150W（Tc）
工作温度：-55°C ~ 175°C（TJ）
安装类型：表面贴装型
供应商器件封装：PG-TO263-7-14
封装/外壳：TO-263-8，D²Pak（7 引线+接片），TO-263CA
基本产品编号：IPF039N

4、IPF014N08NF2S StrongIRFET™2功率MOSFET 80V具有1.4 mOhm的低RDS（ON）
FET 类型：N 通道
技术：MOSFET（金属氧化物）
漏源电压（Vdss）：80 V
25°C 时电流 - 连续漏极 (Id)：282A（Tc）
驱动电压（最大 Rds On，最小 Rds On）：6V，10V
不同 Id、Vgs 时导通电阻（最大值）：1.4 毫欧 @ 100A，10V
不同 Id 时 Vgs(th)（最大值）：3.8V @ 267µA
不同 Vgs 时栅极电荷 (Qg)（最大值）：255 nC @ 10 V
Vgs（最大值）：±20V
不同 Vds 时输入电容 (Ciss)（最大值）：12000 pF @ 40 V
FET 功能：-
功率耗散（最大值）：300W（Tc）
工作温度：-55°C ~ 175°C（TJ）
安装类型：表面贴装型
供应商器件封装：PG-TO263-7-14
封装/外壳：TO-263-8，D²Pak（7 引线+接片），TO-263CA
基本产品编号：IPF014N

采用新一代功率MOSFET技术，IPF017N08NF2S、IPF023N08NF2S、IPF039N08NF2S、IPF014N08NF2S（80V）TO263-7 —— 明佳达

三、简介

StrongIRFET™ 2系列，采用新一代功率MOSFET技术，可满足开关电源、 电机驱动器、电池供电、电池管理、UPS、轻型电动车和太阳能等多种应用需求。
该系列产品实用性强、性价比高，对于追求便捷选购的设计师而言，堪称理想之选。 该系列产品针对低开关频率和高开关频率进行了优化，可为各种应用提供支持，实现灵活设计。新产品支持各类封装，包括TO-220， TO-220 FullPAK、D2PAK、D2PAK 7引脚以及DPAK封装。

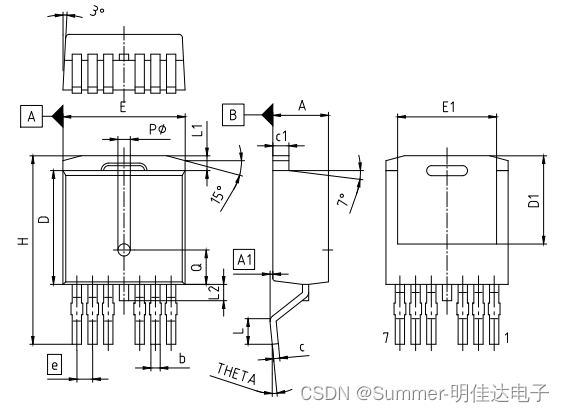

四、引脚配置
