AB PLC使用BOOTP/DCHPSvevr2.3给模块分配IP地址步骤

1、首先给CPU上电，用一根普通网线连接你的电脑和CPU。

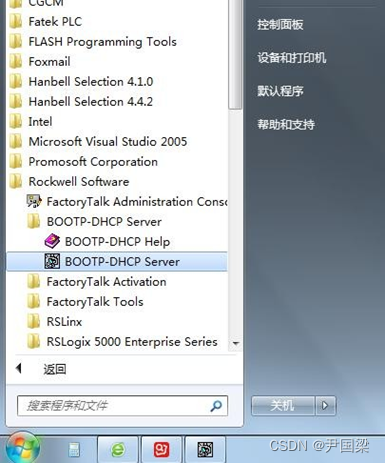

2、在你的电脑里面打开BOOTP/DCHPSvevr2.3软件，“开始”----“Rockwell Software”----“BOOTP/DCHPSvevr2.3”。如图：

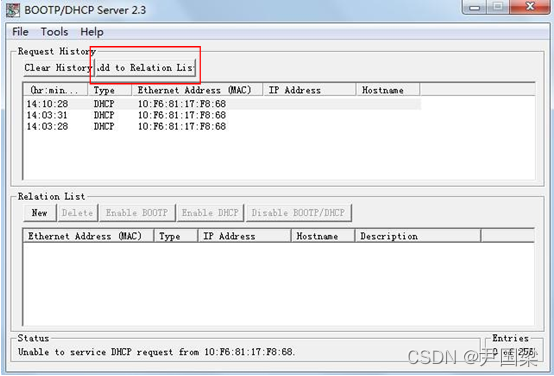

3、软件打开后会自动识别CPU的物理地址MAC，如下图：

然后选中自动识别的MAC地址，点击“Add to Relation List”按钮（红线圈内），接下来弹出分配IP画面：

4、在IP一栏输入你计划分配的IP地址，点击OK显示以下画面：

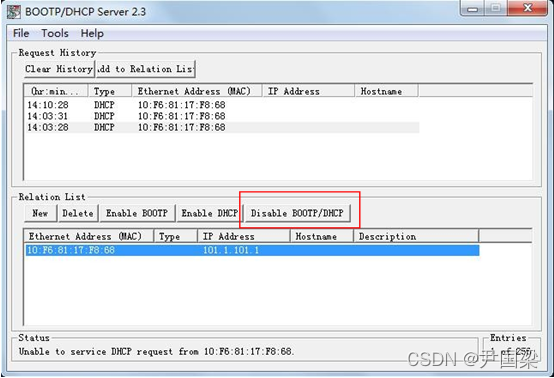

5、此时如果给CPU断了电，那么分配的IP地址就会失效，因为当前的IP地址是动态的,所以还有最关键的一步：点击“Disable BOOTP/DHCP”按钮。这样IP地址就是静态的了。
