巨控GRM530，GRM230远程模块教你如何实现手机（电脑）无线远程监控西门子S7-smart200 plc

（巨控何工-原创13763355074）
概述：随着移动互联网的普及，越来越多的用户希望通过智能手机APP监控工业现场PLC的各种状态、报警等数据，通过手机APP来实现减少人力的投入，目前比较趋向微信推送信息，以及微信查看数据。下面我给大家分享一下如何快速实现手机APP远程监控西门子smart200PLC的数据。

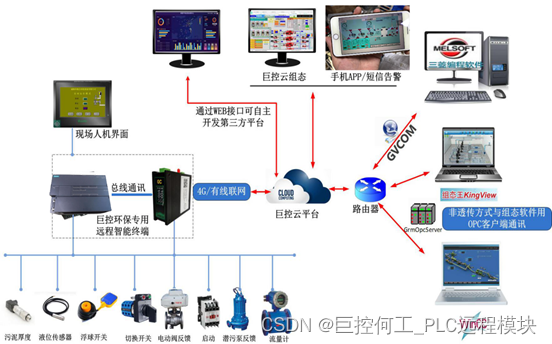

一. 我们看看下面系统图

二．手机APP远程监控西门子smart200PLC的数据的案例原理图。

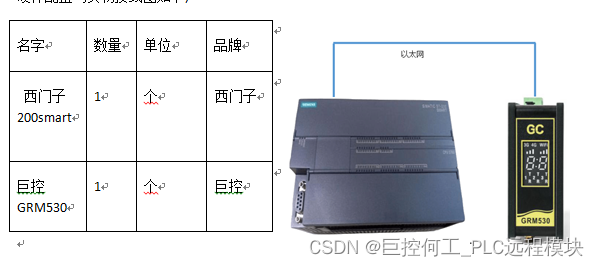

硬件配置与实物接线图如下;
西门子200smart 1 个 西门子
巨控GRM530 1 个 巨控

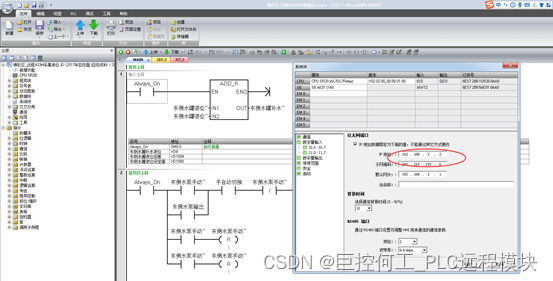

三．配置好西门子S7-200samrt的IP如：192.168.2.2，下载到PLC。

四．简单配置巨控GRM530模块，选择200smart TCP驱动。

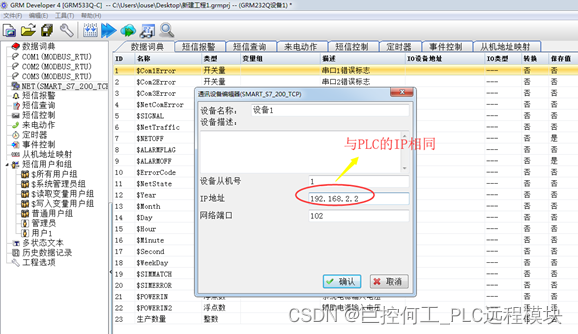

1.新建设备：填写PLC的IP（下面的IP必须与西门子200 smart设置的IP一样）。

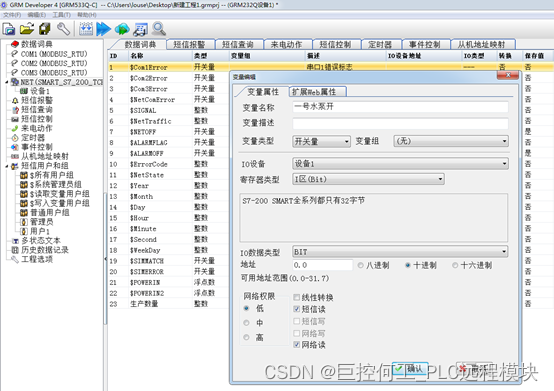

2. 新建西门子200 smart的PLC变量（该变量是手机微信上所监控的变量）


3. 新建短信报警（该报警是会发送到绑定好的手机微信），并下载到模块
   五．巨控工业APP远程监控PLC数据的巨控网页与手机APP配置说明。
   1.1安装巨控GUIweb网页组态软件，打开WEBGUI并新建工程，把GRM530模块序号和密码输进去，枚举模块中的变量，该操作简单快速，一键可以把所有模块的变量刷新到手机APP开发软件里面，方便开发流程图如下图

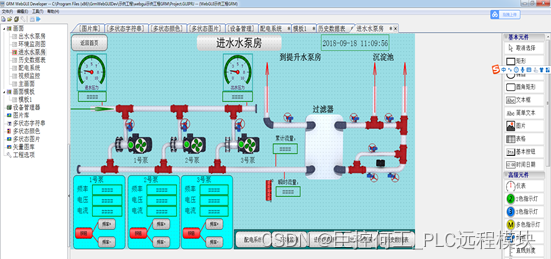

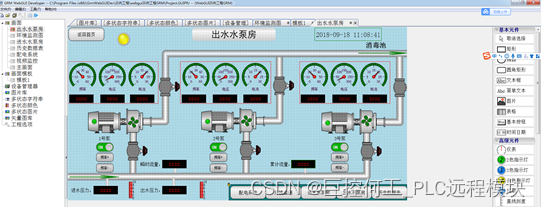

2.2画面开发简单美观如下图，新建手机与网页监控端的流程图（软件自带图库，也可以添加背景图片，支持JPG,PNG等）


支持远程监控视频，远程监控PLC数据，已经远程监控设备实时状态

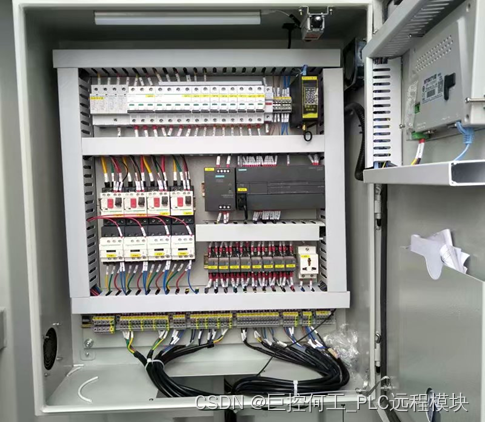

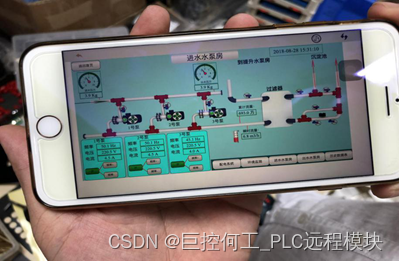

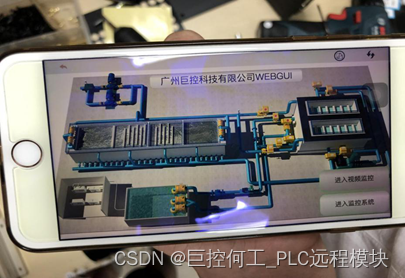

效果图
