#引言
求解AOE网关键路径时,书上的方法为先从源点到汇点求解事件最早发生时间ve,再从汇点到源点求解事件最迟发生时间vl,再利用ve和vl求解每个活动的最早开始时间e(i)和最迟开始时间l(i),e(i)和l(i)相等的活动则为关键活动,关键活动组成的从源点到汇点的路径即为关键路径。
王道的书上在AOE的部分,备注了一小行话:“如果这是一道选择题,根据上述求ve()的过程就已经能知道关键路径。”,但并没有展开讲如何确定。本文就补充说明一下。
#求法
这里直接举例给出求法
如下AOE图
![](https://img-blog.csdnimg.cn/20201128105847240.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3UwMTQzMDI0MjU=,size_16,color_FFFFFF,t_70)
| V1 | V2 | V3 | V4 | V5 | V6 |
ve() | 0 | 3 | 2 |
|
|
|
在求解V4的时候,需要对两条路径进行比较,即ve(4)=Max{ve(2)+a3,ve(3)+a5}=Max{5,6},显然选取的是a5这条路径。

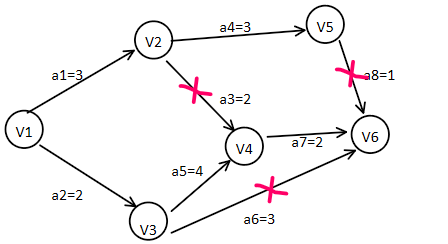

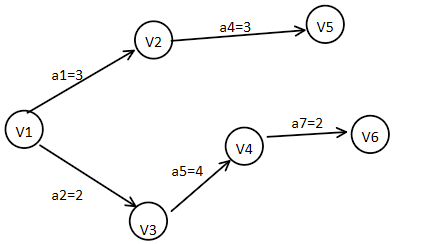

这意味着a3这条路径对V4来讲是"冗余的",或者说因为a5的存在,它有可以改变的空间。也就是a3一定不是关键路径。我们可以叉掉它。
![](https://img-blog.csdnimg.cn/20201128110846956.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3UwMTQzMDI0MjU=,size_16,color_FFFFFF,t_70)
![](https://img-blog.csdnimg.cn/2020112811110776.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3UwMTQzMDI0MjU=,size_16,color_FFFFFF,t_70)
![](https://img-blog.csdnimg.cn/20201128111202926.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3UwMTQzMDI0MjU=,size_16,color_FFFFFF,t_70)

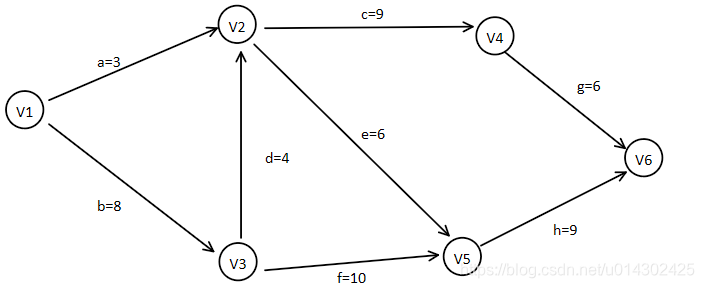

再举个多条关键路径情况的例子,我们从V1开始依次计算ve()。
![](https://img-blog.csdnimg.cn/20201128115847336.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3UwMTQzMDI0MjU=,size_16,color_FFFFFF,t_70)
| V1 | V2 | V3 | V4 | V5 | V6 |
ve() | 0 | Max{3,ve(3)+4} | 8 |
|
|
|

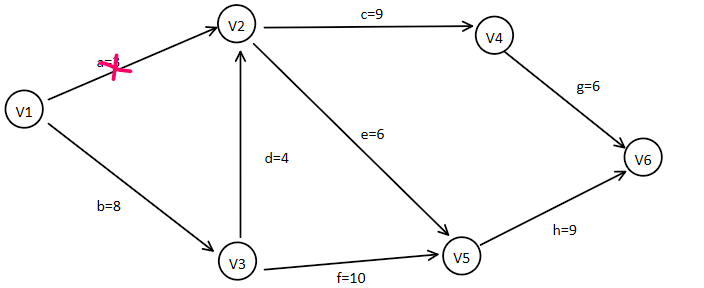

计算到V2时,比较两条路径,淘汰路径a,ve(2)=12
![](https://img-blog.csdnimg.cn/20201128120325169.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3UwMTQzMDI0MjU=,size_16,color_FFFFFF,t_70)
| V1 | V2 | V3 | V4 | V5 | V6 |
ve() | 0 | 12 | 8 | 21 | Max{ve(3)+10,ve(2)+6} |
|
计算到V5时,两条路径消耗是相同的!这时候两条路径都保留下来,他们都有可能成为关键路径。
| V1 | V2 | V3 | V4 | V5 | V6 |
ve() | 0 | 12 | 8 | 21 | 18 | Max{ve(5)+9,ve(4)+6} |
计算到V6时也一样,两条路径的消耗相同,都保留。

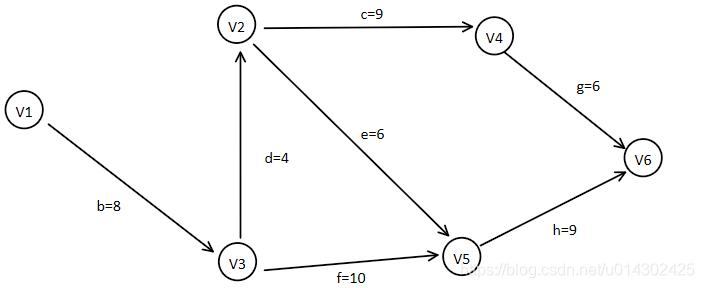

最终结果是只去掉了路径a:
![](https://img-blog.csdnimg.cn/20201128120620722.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3UwMTQzMDI0MjU=,size_16,color_FFFFFF,t_70)
- bfh
- bdeh
- bdcg
