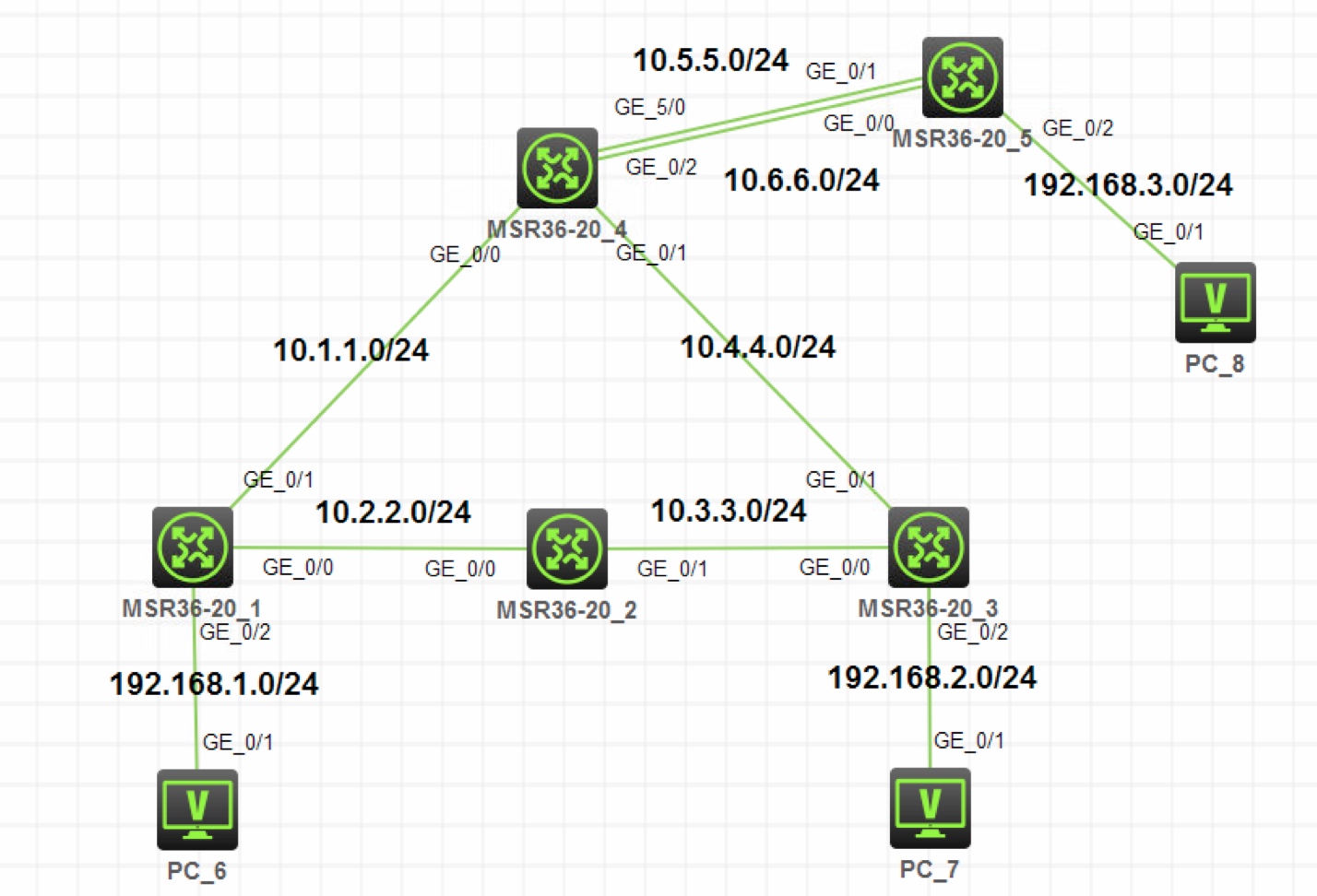

实验拓扑
实验需求
- 按照图示配置 IP 地址
- 按照如下路径规划配置静态路由,实现连接 PC 的业务网段互通
192.168.1.0/24
网段到达192.168.2.0/24
网段经过 R1,R2,R3192.168.2.0/24
网段到达192.168.1.0/24
网段经过 R3,R4,R1192.168.1.0/24
网段到达192.168.3.0/24
网段经过 R1,R4,R5192.168.2.0/24
网段到达192.168.3.0/24
网段经过 R3,R4,R5192.168.3.0/24
网段到达192.168.1.0/24
网段和192.168.2.0/24
网段的路由来回一致- R5 上不允许出现到达其他业务网段的明细路由
- 所有经过 R4 和 R5 的流量通过等价路由实现负载分担
实验解法
- 配置 IP 地址部分略
-
按照需求配置静态路由,实现连接 PC 的业务网段互通
分析:配置静态路由时,首先要明确一点,是要求全网互通,还是只要求业务网段互通。如果是只要求业务网段互通的话,就只需要配置到达业务网段的静态路由,并不需要配置到达途径的互联网段的静态路由
根据这个思路,就可以得知,只需要按照规划的路径,使沿途每台路由器上具有到达目的业务网段的路由就可以了
另外,对于某些路由器,某些业务网段是其直连网段,路由器会自动产生相应的直连路由,并不需要再额外配置静态路由
步骤 1:配置192.168.1.0/24
网段到192.168.2.0
