背景

4G模块原本使用QMI方式拨号上网，客户反馈某种定制卡不能上网，切换下拨号模式看下设备能不能正常上网；

过程

openwrt中如果使用RNDIS模式上网需要在kernel配置中使能以下项：

Kmod -usb-core

Kmod -usb-net

Kmod-usb-net-qmi-wwan

Kmod-usb-net-rndis

Kmod-usb-ohci     //这个选项一定要勾选，否则可能无法在系统中查看设备

Kmod-usb-serial

Kmod-usb-serial-option

Kmod-usb-serial-wwan

kmod-usb-uhci

Kmod-usb2

EC20有4种上网模式：

0 RMNET接口，通过QMI工具发的QMI命令，获取公网IP。
1 ECM接口，通过标准的CDC-ECM发起data call，是发送标准的ECM命令，获取局域网ip。
2 MBIM接口，Mobile Broadband Interface Model,正宗的移动宽带接口模型，专门用于3G/4G/5G模块的，只在win8以上的windows上使用。
3 RNDIS接口，基于USB实现RNDIS实际上就是TCP/IP over USB，就是在USB设备上跑TCP/IP，让USB设备看上去像一块网卡获取局域网ip。

可以通过如下指令切换模式：

#查看输出
cat /dev/ttyUSB2 &
#设定模式0-3
echo -e "AT+QCFG=\"usbnet\",0\r\n" > /dev/ttyUSB2
#重启模块
echo -e "AT+CFUN=1,1\r\n" >/dev/ttyUSB2

此时网络接口会出现usb0接口，可通过在luci->网络->接口->设置wan接口，在物理设置选项卡里面设置，发现多了一项硬件接口(usb0，或者wwan),选中它保存设置，并在基本设置中将协议选择DHCP客户端，保存并应用设置，过一会儿就会发现路由器wan口获取到了192.168.x.x的局域网IP地址。

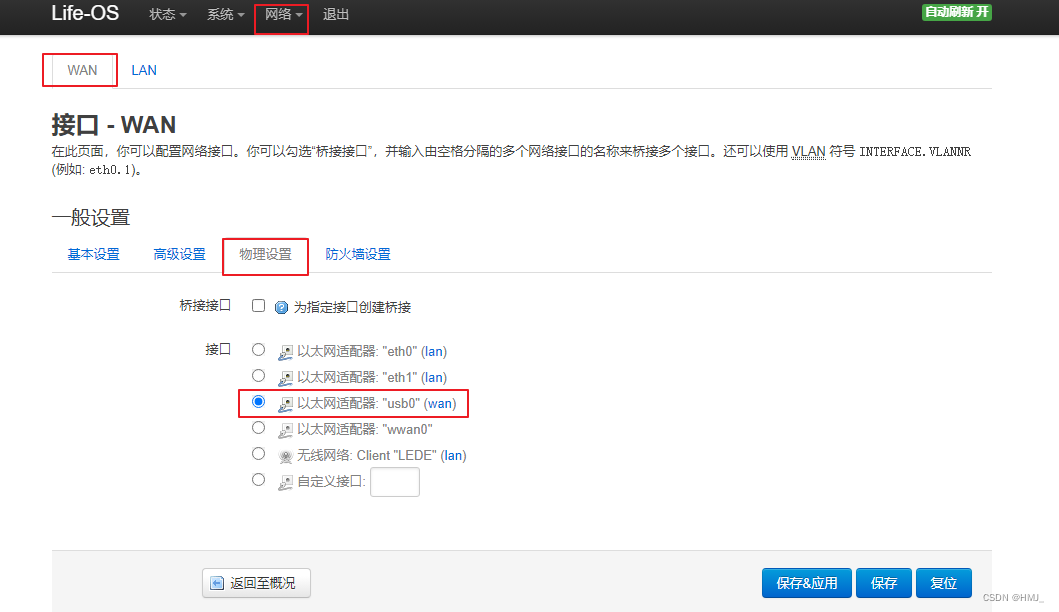

interface settings

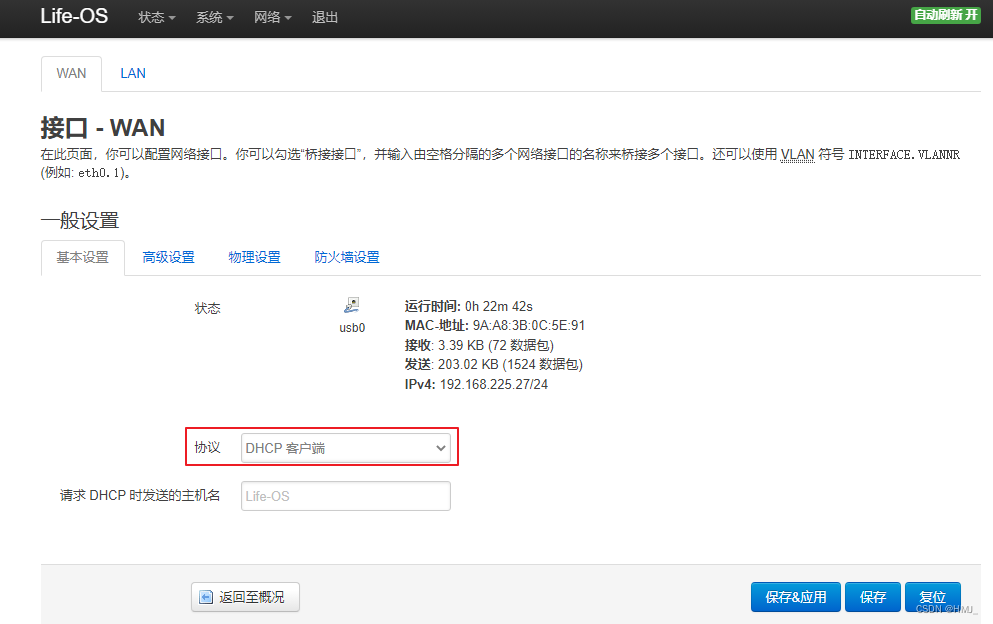

proto setting

在ec20模块需要设置：

echo -e "AT+CGDCONT=1,\"IPV4V6\",\"3gnet\"\r\n" > /dev/ttyUSB2 #设置上下文

echo -e "AT+CGACT=1,1\r\n" > /dev/ttyUSB2 #激活上下文

echo -e "AT+CFUN=1,1\r\n" >/dev/ttyUSB2
