4 系统设计

4.1系统概要设计

车辆违章信息管理系统并没有使用C/S结构，而是基于网络浏览器的方式去访问服务器，进而获取需要的数据信息，这种依靠浏览器进行数据访问的模式就是现在用得比较广泛的适用于广域网并且没有网速限制要求的小程序结构，图4.1就是开发出来的程序工作原理图。

图4.1 程序工作的原理图

4.2系统功能结构设计

车辆违章信息管理系统针对管理员设置的功能有：添加并管理各种类型信息，管理用户账户信息，管理车辆违章信息，管理公告信息等内容。

车辆违章信息管理系统针对用户设置的功能有：查看并修改个人信息，查看车辆违章信息，查看公告信息等内容。

4.3数据库设计

4.3.1数据库E-R图设计

程序设计是离不开对应数据库的设计操作的，这样的做法就是减少数据对程序的依赖性，所以数据库的设计也是需要花费大量的日常时间来进行设计的，在设计中对程序开发需要存储的数据信息进行实体划分，先确认实体，然后设计实体的属性等操作，这种设计就是数据库设计里面不能少的必须有的E-R模型设计。为了降低程序设计的对应的数据库设计难度，开发人员也可以使用相应的工具来进行E-R模型设计，现在市面上设计E-R模型的工具有PowerDesigner建模工具，Navicat制作工具，还有微软的Visio绘图工具。为了简便起见，本程序在设计E-R模型的时候，就选用了微软的Visio这款功能强大，操作便利的绘图工具。

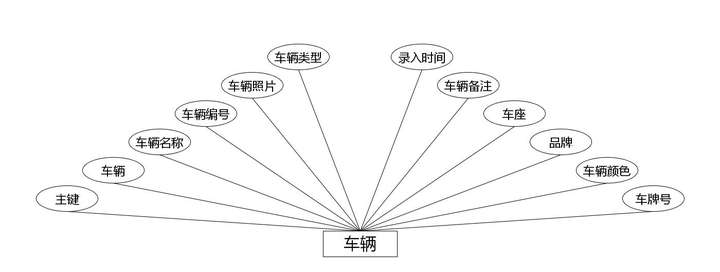

（1）下图是车辆实体和其具备的属性。

车辆实体属性图

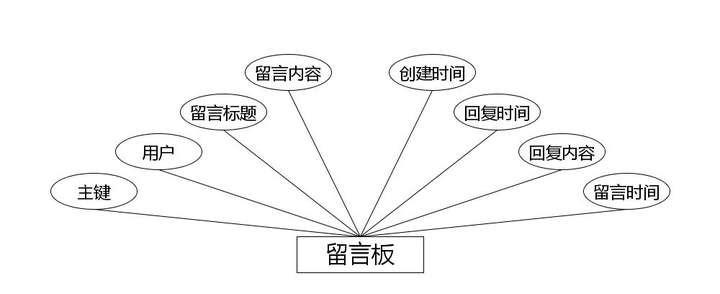

（2）下图是留言板实体和其具备的属性。

留言板实体属性图

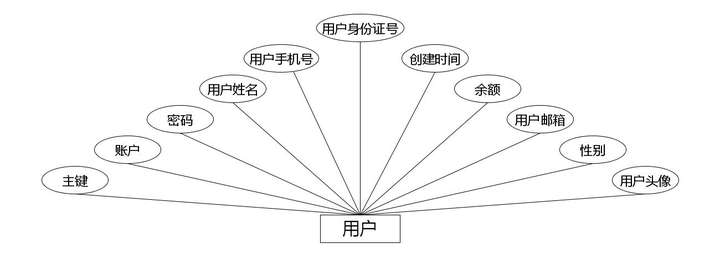

（3）下图是用户实体和其具备的属性。

用户实体属性图

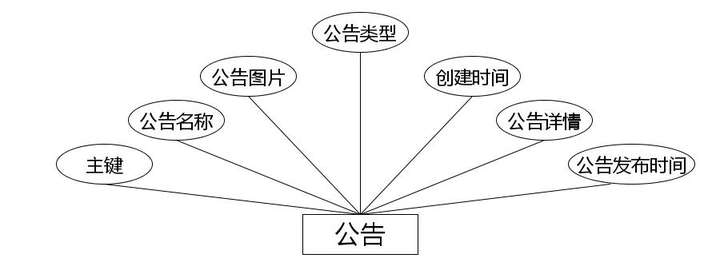

（4）下图是公告实体和其具备的属性。

公告实体属性图

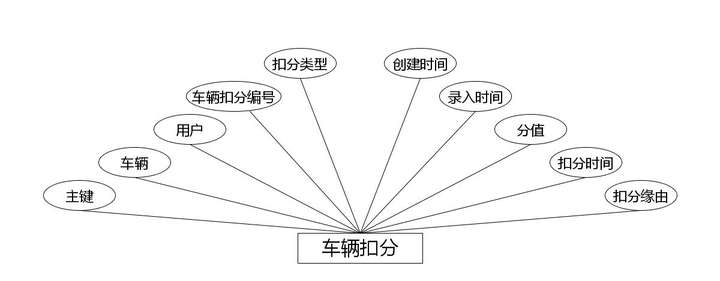

（5）下图是车辆扣分实体和其具备的属性。

车辆扣分实体属性图

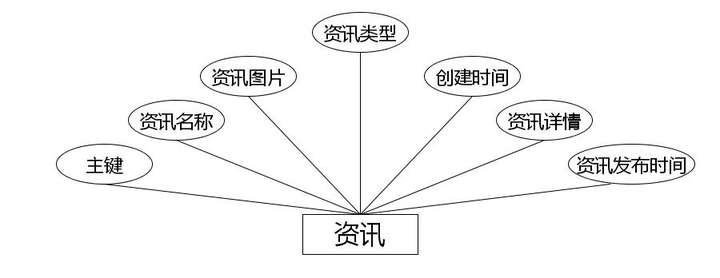

（6）下图是资讯实体和其具备的属性。

资讯实体属性图

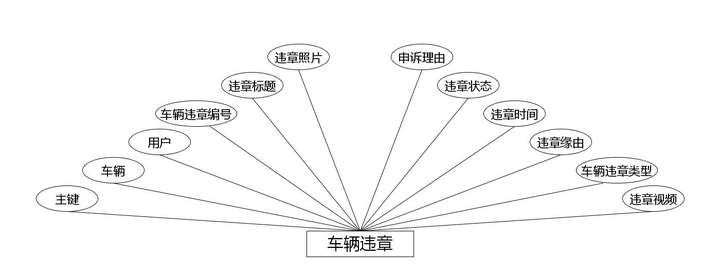

（7）下图是车辆违章实体和其具备的属性。

车辆违章实体属性图

4.3.2 数据库表结构设计

本次程序开发选用的数据库管理工具是Mysql数据管理工具，使用它存放数据也需要创建程序对应的数据库文件，并命名刚创建的数据库文件，有了数据库也需要创建各种数据表来充实数据库，在数据表的创建中，不仅需要对数据表命名，也需要对数据表的字段进行设计，包括每个数据表里面需要设置的字段名称，字段对应的数据类型信息，字段的主键设置这个也是不可缺少的，因为每个数据表里面的主键就是标记着这个数据表跟其他数据表相区分的唯一标志。就相当于生活中的每个人都有姓名，但是上网搜索自己的名字，会发现全国上下有很多人的名字跟自己的名字一模一样，包括姓氏以及名字，区分每个人的唯一信息就是每个人的身份证号信息，主键在数据表里面也是起着这样的重要作用。下面就介绍本次开发的程序车辆违章信息管理系统的数据表结构信息。

表4.1车辆表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_id	Integer	车辆	是
3	cheliang_name	String	车辆名称	是
4	cheliang_uuid_number	String	车辆编号	是
5	cheliang_photo	String	车辆照片	是
6	cheliang_types	Integer	车辆类型	是
7	cheliang_chepai	String	车牌号	是
8	cheliang_yanse	String	车辆颜色	是
9	cheliang_pinpai	String	品牌	是
10	cheliang_chezuo	String	车座	是
11	cheliang_content	String	车辆备注	是
12	insert_time	Date	录入时间	是
13	create_time	Date	创建时间	是

表4.2车辆扣分表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	cheliang_id	Integer	车辆	是
3	yonghu_id	Integer	用户	是
4	cheliang_koufen_uuid_number	String	车辆扣分编号	是
5	cheliang_koufen_types	Integer	扣分类型	是
6	cheliang_koufen_content	String	扣分缘由	是
7	koufen_time	Date	扣分时间	是
8	cheliang_koufen_number	Integer	分值	是
9	insert_time	Date	录入时间	是
10	create_time	Date	创建时间	是

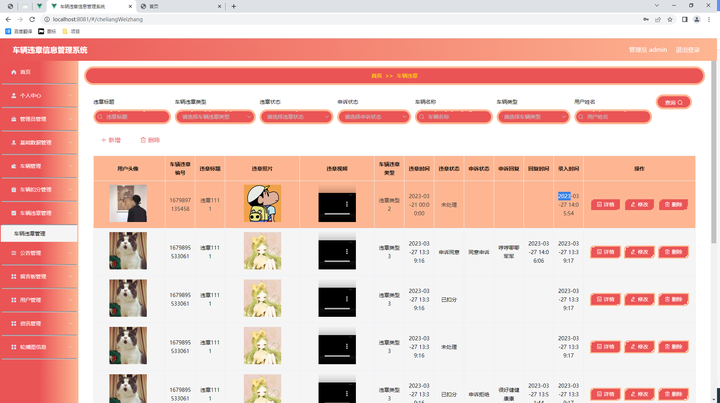

表4.3车辆违章表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	cheliang_id	Integer	车辆	是
3	yonghu_id	Integer	用户	是
4	cheliang_weizhang_uuid_number	String	车辆违章编号	是
5	cheliang_weizhang_name	String	违章标题	是
6	cheliang_weizhang_photo	String	违章照片	是
7	cheliang_weizhang_video	String	违章视频	是
8	cheliang_weizhang_types	Integer	车辆违章类型	是
9	cheliang_weizhang_content	String	违章缘由	是
10	weizhang_time	Date	违章时间	是
11	cheliang_weizhang_zhuangtai_types	Integer	违章状态	是
12	cheliang_weizhang_shensu_content	String	申诉理由	是
13	cheliang_weizhang_yesno_types	Integer	申诉状态	是
14	cheliang_weizhang_yesno_text	String	申诉回复	是
15	cheliang_weizhang_shenhe_time	Date	回复时间	是
16	insert_time	Date	录入时间	是
17	create_time	Date	创建时间	是

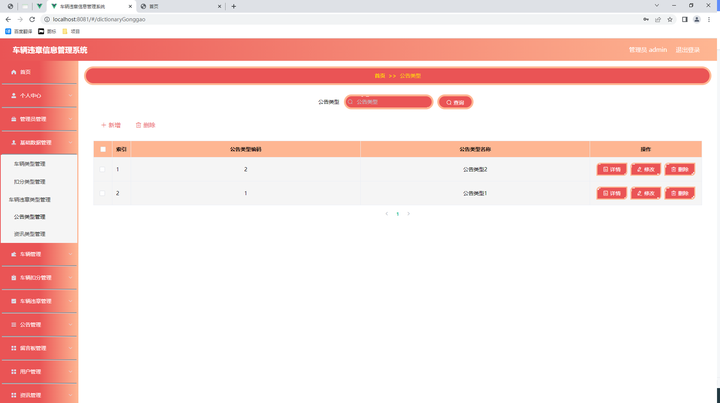

表4.4字典表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	dic_code	String	字段	是
3	dic_name	String	字段名	是
4	code_index	Integer	编码	是
5	index_name	String	编码名字	是
6	super_id	Integer	父字段id	是
7	beizhu	String	备注	是
8	create_time	Date	创建时间	是

表4.5公告表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	gonggao_name	String	公告名称	是
3	gonggao_photo	String	公告图片	是
4	gonggao_types	Integer	公告类型	是
5	insert_time	Date	公告发布时间	是
6	gonggao_content	String	公告详情	是
7	create_time	Date	创建时间	是

表4.6留言板表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_id	Integer	用户	是
3	liuyan_name	String	留言标题	是
4	liuyan_text	String	留言内容	是
5	insert_time	Date	留言时间	是
6	reply_text	String	回复内容	是
7	update_time	Date	回复时间	是
8	create_time	Date	创建时间	是

表4.7用户表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_name	String	用户姓名	是
3	yonghu_phone	String	用户手机号	是
4	yonghu_id_number	String	用户身份证号	是
5	yonghu_photo	String	用户头像	是
6	yonghu_email	String	用户邮箱	是
8	create_time	Date	创建时间	是

表4.8资讯表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	zixun_name	String	资讯名称	是
3	zixun_photo	String	资讯图片	是
4	zixun_types	Integer	资讯类型	是
5	insert_time	Date	资讯发布时间	是
6	zixun_content	String	资讯详情	是
7	create_time	Date	创建时间	是
