第4章 系统设计

一个成功设计的系统在内容上必定是丰富的，在系统外观或系统功能上必定是对用户友好的。所以为了提升系统的价值，吸引更多的访问者访问系统，以及让来访用户可以花费更多时间停留在系统上，则表明该系统设计得比较专业。

4.1 设计原则

本系统在设计过程中需要依照一定的设计原则进行，目的就是为了让开发的系统具备高质量，齐全完备的功能，方便简单的操作，如此才可以最大限度的满足使用者的要求。系统设计原则除了基本的易操作原则外，还有安全性原则，准确性原则。

第一个设计原则：易操作原则，针对本系统设计的功能要完备齐全，编码时，设计的各个接口要具备友好性，使用者一旦使用本系统时，要能够轻松上手，操作本系统处理数据时，要具备便利性。此外，也需要设计一些必要提示，引导使用者操作系统。

第二个设计原则：安全性原则，本系统在登录模块要对各个访问者进行身份验证，系统会通过访问者输入的信息进行判断，使用提前编写的安全验证代码进行数据比对，引导匹配成功的访问者进入指定的操作界面。这样可以避免无关性访问者窃取系统的数据。

第三个设计原则：准确性原则，为了保证使用者登记的数据是正确的，需要提前设计数据纠错机制，让使用者可以通过系统的报错提示，仔细检查登记的错误信息，并及时纠正错误，填写规范正确的信息。比如设置密码时，要求密码的长度不能低于6个字符，且数据类型要求不能全部是数字等都能进行规范。

4.2 功能结构设计

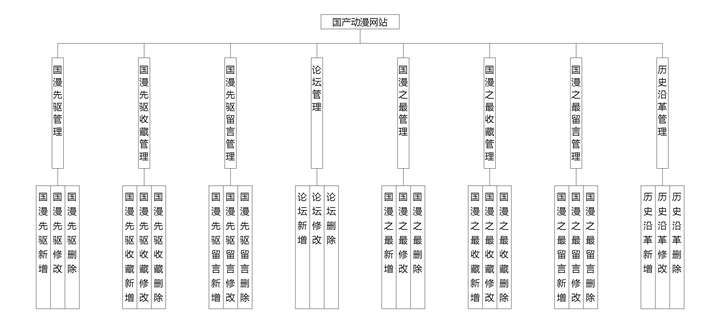

在前面分析的管理员功能的基础上，进行接下来的设计工作，最终展示设计的管理员结构图（见下图）。管理员增删改查国漫先驱



4.3 数据库设计

开发一个系统也需要提前设计数据库。这里的数据库是相关数据的集合，存储在一起的这些数据也是按照一定的组织方式进行的。目前，数据库能够服务于多种应用程序，则是源于它存储方式最佳，具备数据冗余率低的优势。虽然数据库为程序提供信息存储服务，但它与程序之间也可以保持较高的独立性。总而言之，数据库经历了很长一段时间的发展，从最初的不为人知，到现在的人尽皆知，其相关技术也越发成熟，同时也拥有着坚实的理论基础。

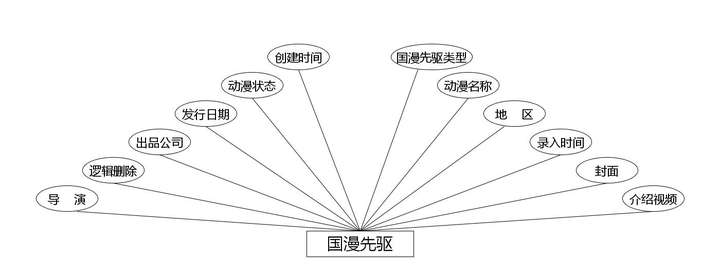

（1）下图是国漫先驱实体和其具备的属性。



国漫先驱实体属性图

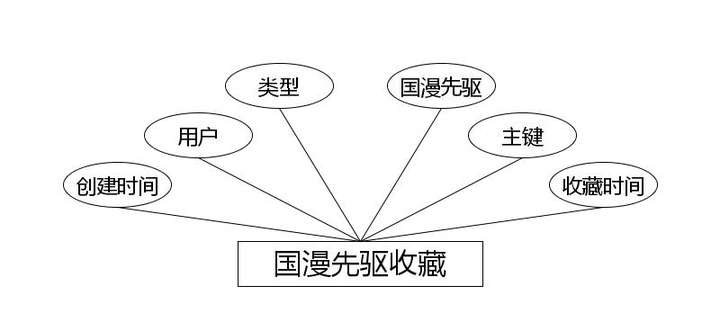

（2）下图是国漫先驱收藏实体和其具备的属性。



国漫先驱收藏实体属性图

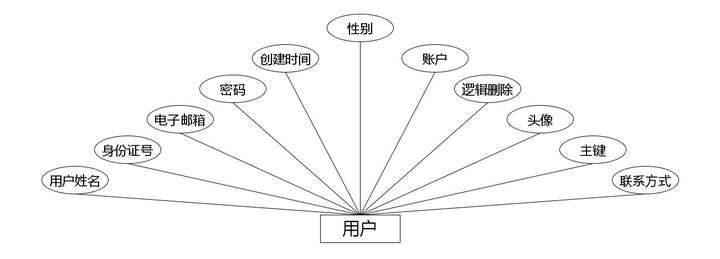

（3）下图是用户实体和其具备的属性。



用户实体属性图

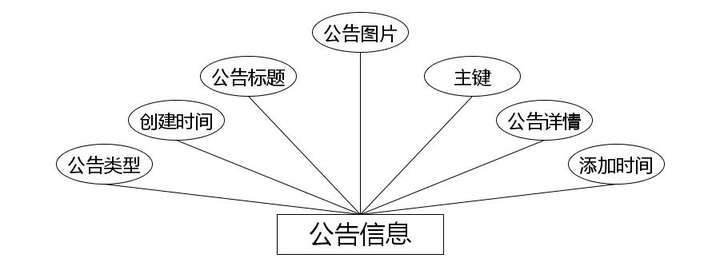

（4）下图是公告信息实体和其具备的属性。



公告信息实体属性图

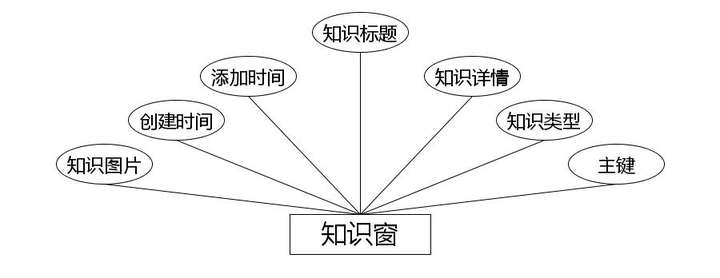

（5）下图是知识窗实体和其具备的属性。



知识窗实体属性图

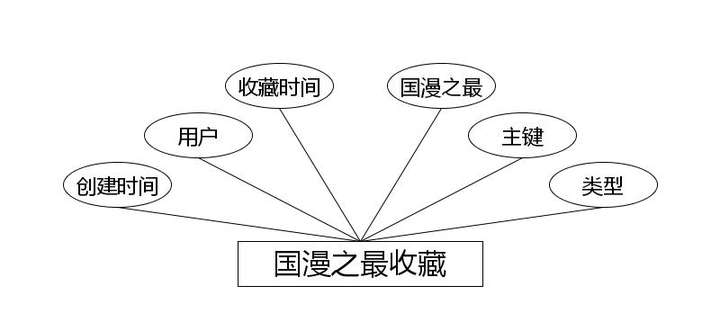

（6）下图是国漫之最收藏实体和其具备的属性。



国漫之最收藏实体属性图

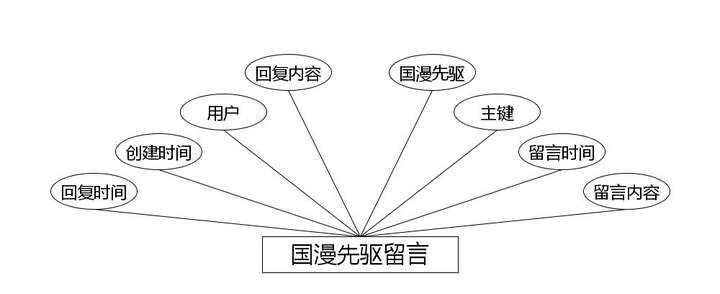

（7）下图是国漫先驱留言实体和其具备的属性。



国漫先驱留言实体属性图

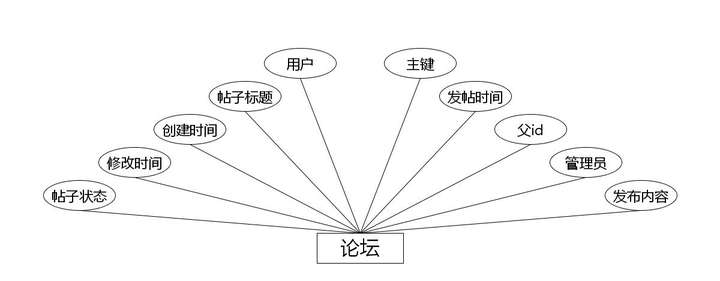

（8）下图是论坛实体和其具备的属性。



论坛实体属性图

（9）下图是国漫之最实体和其具备的属性。



国漫之最实体属性图

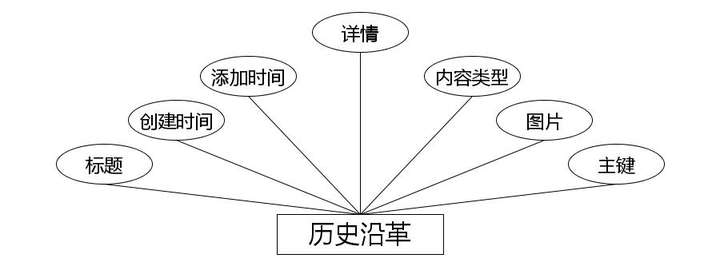

（10）下图是历史沿革实体和其具备的属性。



历史沿革实体属性图

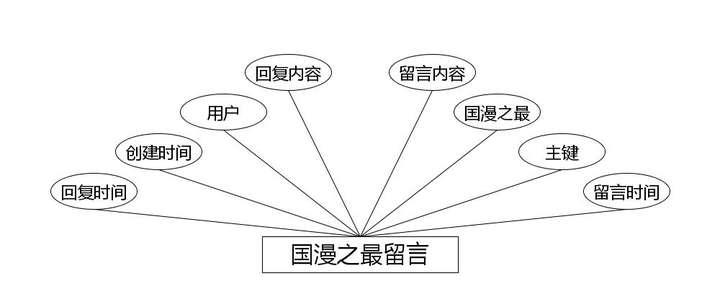

（11）下图是国漫之最留言实体和其具备的属性。



国漫之最留言实体属性图

4.3.2 数据库物理设计

本数据库是关系型数据库，因此对二维表的结构设计也比较关键。毕竟二维表格模型就是关系型数据库中的关系模型。而一些常用的关系模型中的概念也需要了解，才可以对关系模型进行设计。下面就简单介绍关系，元组，属性，域，关键字等常用概念的含义。

关系：关系就是数据库中的一张数据表，每张数据表都有命名，也就是每个关系也有名字，那就是数据表名；

元组：元组就是数据表中的一行记录；

属性：属性就是数据表中的字段，也就是数据表中的一列；

域：域就是对数据表中属性的取值进行限定；

关键字：关键字就是数据表中的主键；

在了解了表结构设计的常用概念后，接下来就需要使用前面绘制的E-R模型完成表结构的设计工作，并在数据库中创建数据表，并为各个数据表进行命名。以下就对设计的结果通过表格形式进行展示。

表4.1字典表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	dic_code	String	字段	是
3	dic_name	String	字段名	是
4	code_index	Integer	编码	是
5	index_name	String	编码名字	是
6	super_id	Integer	父字段id	是
7	beizhu	String	备注	是
8	create_time	Date	创建时间	是

表4.2国漫先驱表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	dongman_name	String	动漫名称	是
3	dongman_types	Integer	国漫先驱类型	是
4	dongman_photo	String	封面	是
5	dongman_video	String	介绍视频	是
6	dongman_shijian	String	更新时间	是
7	dongman_faxing	String	出品公司	是
8	dongman_add	String	地 区	是
9	dongman_gs	String	发行公司	是
10	chuchang_time	Date	发行日期	是
11	dongman_sc	String	单集时长	是
12	dongman_jishu	String	集 数	是
13	dongman_daoyan	String	导 演	是
14	zhuangtai_types	Integer	动漫状态	是
15	dongman_content	String	动漫详情	是
16	dongman_delete	Integer	逻辑删除	是
17	insert_time	Date	录入时间	是
18	create_time	Date	创建时间	是

表4.3国漫先驱收藏表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	dongman_id	Integer	国漫先驱	是
3	yonghu_id	Integer	用户	是
4	dongman_collection_types	Integer	类型	是
5	insert_time	Date	收藏时间	是
6	create_time	Date	创建时间	是

表4.4国漫先驱留言表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	dongman_id	Integer	国漫先驱	是
3	yonghu_id	Integer	用户	是
4	dongman_liuyan_text	String	留言内容	是
5	insert_time	Date	留言时间	是
6	reply_text	String	回复内容	是
7	update_time	Date	回复时间	是
8	create_time	Date	创建时间	是

表4.5论坛表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	forum_name	String	帖子标题	是
3	yonghu_id	Integer	用户	是
4	users_id	Integer	管理员	是
5	forum_content	String	发布内容	是
6	super_ids	Integer	父id	是
7	forum_state_types	Integer	帖子状态	是
8	insert_time	Date	发帖时间	是
9	update_time	Date	修改时间	是
10	create_time	Date	创建时间	是

表4.6国漫之最表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	guomanzhizui_name	String	动漫名称	是
3	guomanzhizui_types	Integer	国漫之最类型	是
4	guomanzhizui_photo	String	封面	是
5	guomanzhizui_video	String	介绍视频	是
6	guomanzhizui_shijian	String	更新时间	是
7	guomanzhizui_faxing	String	出品公司	是
8	guomanzhizui_add	String	地 区	是
9	guomanzhizui_gs	String	发行公司	是
10	chuchang_time	Date	发行日期	是
11	guomanzhizui_sc	String	单集时长	是
12	guomanzhizui_jishu	String	集 数	是
13	guomanzhizui_daoyan	String	导 演	是
14	zhuangtai_types	Integer	动漫状态	是
15	guomanzhizui_content	String	动漫详情	是
16	guomanzhizui_delete	Integer	逻辑删除	是
17	insert_time	Date	录入时间	是
18	create_time	Date	创建时间	是

表4.7国漫之最收藏表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	guomanzhizui_id	Integer	国漫之最	是
3	yonghu_id	Integer	用户	是
4	guomanzhizui_collection_types	Integer	类型	是
5	insert_time	Date	收藏时间	是
6	create_time	Date	创建时间	是

表4.8国漫之最留言表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	guomanzhizui_id	Integer	国漫之最	是
3	yonghu_id	Integer	用户	是
4	guomanzhizui_liuyan_text	String	留言内容	是
5	insert_time	Date	留言时间	是
6	reply_text	String	回复内容	是
7	update_time	Date	回复时间	是
8	create_time	Date	创建时间	是

表4.9历史沿革表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	lishiyange_name	String	标题	是
3	lishiyange_types	Integer	内容类型	是
4	lishiyange_photo	String	图片	是
5	insert_time	Date	添加时间	是
6	lishiyange_content	String	详情	是
7	create_time	Date	创建时间	是

表4.10公告信息表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	news_name	String	公告标题	是
3	news_types	Integer	公告类型	是
4	news_photo	String	公告图片	是
5	insert_time	Date	添加时间	是
6	news_content	String	公告详情	是
7	create_time	Date	创建时间	是

表4.11用户表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_name	String	用户姓名	是
3	yonghu_photo	String	头像	是
4	yonghu_id_number	String	身份证号	是
5	yonghu_phone	String	联系方式	是
6	yonghu_email	String	电子邮箱	是
7	yonghu_delete	Integer	逻辑删除	是
8	create_time	Date	创建时间	是

表4.12知识窗表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	zhishuchang_name	String	知识标题	是
3	zhishuchang_types	Integer	知识类型	是
4	zhishuchang_photo	String	知识图片	是
5	insert_time	Date	添加时间	是
6	zhishuchang_content	String	知识详情	是
7	create_time	Date	创建时间	是

表4.13管理员表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	username	String	学生名	是
3	password	String	密码	是
4	role	String	角色	是
5	addtime	Date	新增时间	是

---

第五章 系统实现

5.1用户信息管理

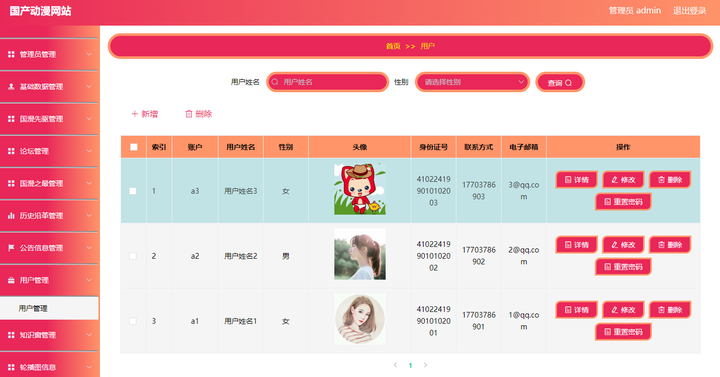

如图5.1显示的就是用户信息管理页面，此页面提供给管理员的功能有：用户信息的查询管理，可以删除用户信息、修改用户信息、新增用户信息，

还进行了对用户名称的模糊查询的条件



图5.1 用户信息管理页面

5.2 国漫先驱管理

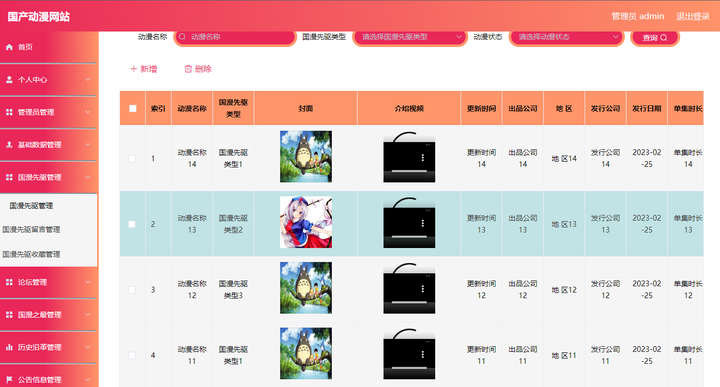

如图5.2显示的就是国漫先驱管理页面，此页面提供给管理员的功能有：查看已发布的国漫先驱数据，修改国漫先驱，国漫先驱作废，即可删除，还进行了对国漫先驱名称的模糊查询 国漫先驱信息的类型查询等等一些条件。



图5.2 国漫先驱管理页面

5.3国漫之最管理

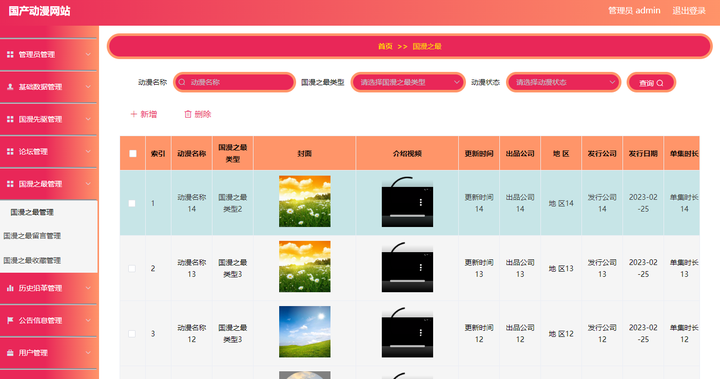

如图5.3显示的就是国漫之最管理页面，此页面提供给管理员的功能有：根据国漫之最进行条件查询，还可以对国漫之最进行新增、修改、查询操作等等。



图5.3 国漫之最管理页面

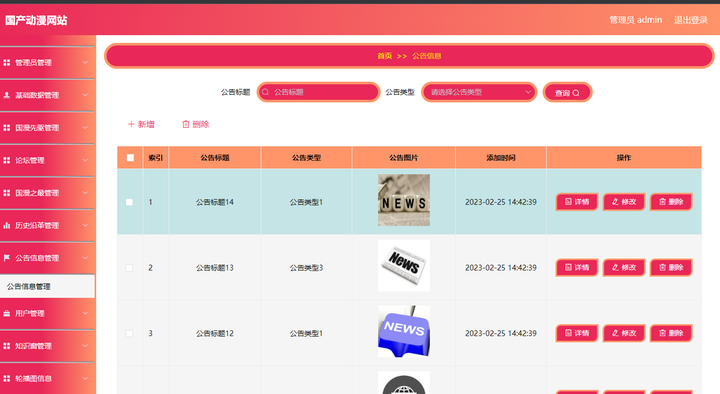

5.4公告信息管理

如图5.4显示的就是公告信息管理页面，此页面提供给管理员的功能有：根据公告信息进行新增、修改、查询操作等等。



图5.4 公告信息管理页面
