【毕业设计】基于Springboot和BS架构的宠物健康咨询系统的设计与实现+论文源码视频演示

第四章 系统设计

4.1 总体功能

宠物健康咨询系统是根据需求定制开发，开发软件选用IDEA平台配合MySQL数据库进行开发环境的搭建操作，网站采用WEB应用程序中最流行的小程序结构进行开发，用户访问系统数据仅仅需要在客户端安装谷歌浏览器或者是当下常用浏览器就可以访问网站内容。

4.2 系统模块设计

宠物健康咨询系统系统在进行系统中功能模块的划分时，采用层次图来进行表示。层次图具有树形结构，它能使用矩形框来描绘数据信息。顶层代表的数据结构很完整，顶层下面的矩形框表示的数据就是子集数据，当然处于最下面的矩形框就是不能再进行细分的数据元素了，使用层次方框图描述系统功能能让用户一目了然，能够明白系统的功能，以及对应功能板块下面的子功能都可以清楚领会。宠物健康咨询系统分为管理员和用户两部分操作角色，下面将对他们的功能进行阐述。

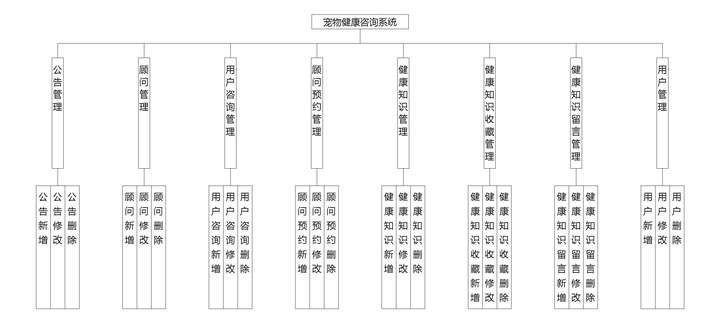

管理员可以管理用户的基本信息，可以管理等功能。管理员功能结构图如下：



图4.1 管理员功能结构图

4.3 数据库设计

4.3.1 数据库设计

数据库设计它是建立在数据库还有它对应的应用系统的一门技术，只要是信息系统开发还有系统建设，都会用到数据库设计，但是这个数据库设计并不是很简单就可以完成的，设计期间会遇到很多麻烦事，在设计期间需要考虑再考虑，逐步完善。主要内容也就是把数据库里面的对象还有对象之间的联系进行系统规划操作，还有把他们结构化的过程。

4.3.2 数据库E-R 图

E-R 图分成三部分内容，分别是实体，实体的属性以及实体之间的关系这三个部分的内容，通常长方形表示的就是实体，椭圆形表示的就是属性，菱形表示的就是关系了。在E-R 图里面，实体就是对象，比如学生，人，音乐等都能代表实体，实体都具备自己的成员，比如张三就是学生实体里面的成员。一个学生会具有自己的姓名，年龄，出生日期等信息，这些信息就是学生这个实体的属性，因此E-R 图属性代表的就是数据对象具备的属性，E-R 图的关系就是实体跟实体之间的关系了，比如学生跟课程会存在一定的关系，这种关系使用菱形进行表示。

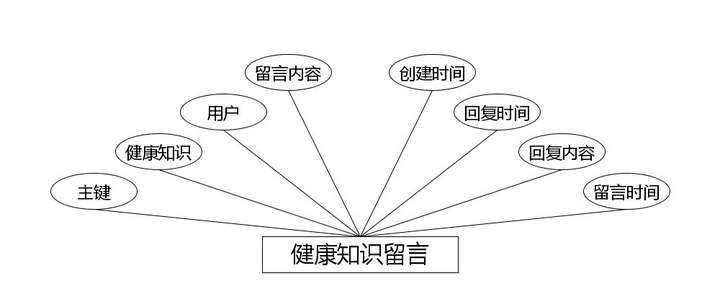

（1）下图是健康知识留言实体和其具备的属性。



健康知识留言实体属性图

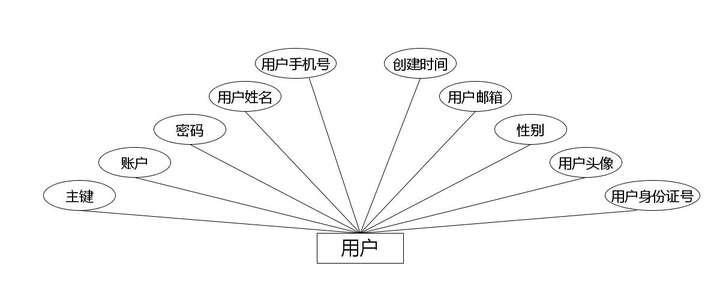

（2）下图是用户实体和其具备的属性。



用户实体属性图

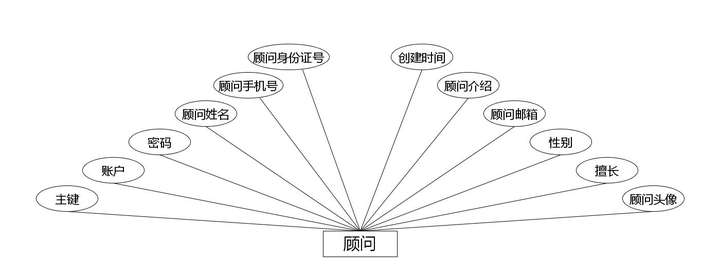

（3）下图是顾问实体和其具备的属性。



顾问实体属性图

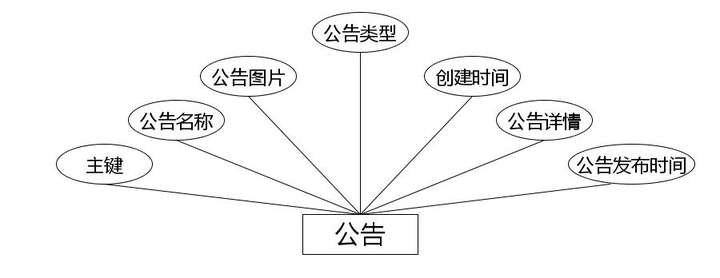

（4）下图是公告实体和其具备的属性。



公告实体属性图

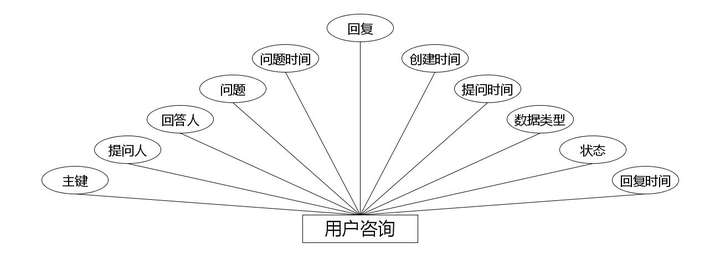

（5）下图是用户咨询实体和其具备的属性。



用户咨询实体属性图

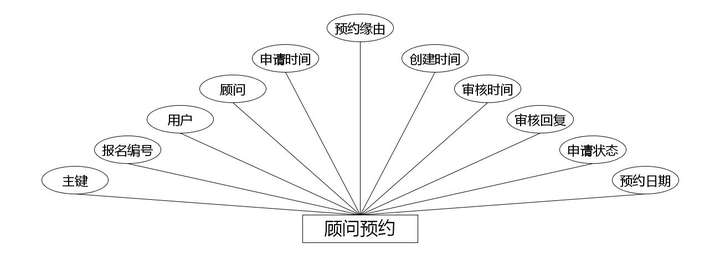

（6）下图是顾问预约实体和其具备的属性。



顾问预约实体属性图

（7）下图是健康知识收藏实体和其具备的属性。



健康知识收藏实体属性图

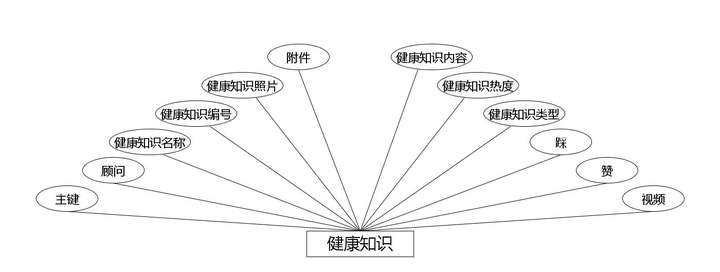

（8）下图是健康知识实体和其具备的属性。



健康知识实体属性图

4.3.3 数据库表设计

数据库里面的数据表存放的就是各种数据记录，我们在进行系统增删改查操作时，其实也是在对应数据表里面进行的增删改查操作，一个好的数据库能够缩短信息处理时间，所以说数据库的设计工作不容小觑，数据库里面设置哪些表，表里面的字段设计以及字段类型和字段长度等信息都要考虑周到才行，比如时间这个字段，它的数据类型就不能是int型，不然在系统操作中就会弹出输入数据格式不符合要求的报错提示。下面简单介绍宠物健康咨询系统的一些数据表。

表4.1字典表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	dic_code	String	字段	是
3	dic_name	String	字段名	是
4	code_index	Integer	编码	是
5	index_name	String	编码名字	是
6	super_id	Integer	父字段id	是
7	beizhu	String	备注	是
8	create_time	Date	创建时间	是

表4.2公告表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	gonggao_name	String	公告名称	是
3	gonggao_photo	String	公告图片	是
4	gonggao_types	Integer	公告类型	是
5	insert_time	Date	公告发布时间	是
6	gonggao_content	String	公告详情	是
7	create_time	Date	创建时间	是

表4.3顾问表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	guwen_name	String	顾问姓名	是
3	guwen_phone	String	顾问手机号	是
4	guwen_id_number	String	顾问身份证号	是
5	guwen_photo	String	顾问头像	是
6	guwen_shanchang	String	擅长	是
7	guwen_email	String	顾问邮箱	是
8	guwen_content	String	顾问介绍	是
9	create_time	Date	创建时间	是

表4.4用户咨询表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_id	Integer	提问人	是
3	guwen_id	Integer	回答人	是
4	guwen_chat_issue_text	String	问题	是
5	issue_time	Date	问题时间	是
6	guwen_chat_reply_text	String	回复	是
7	reply_time	Date	回复时间	是
8	zhuangtai_types	Integer	状态	是
9	guwen_chat_types	Integer	数据类型	是
10	insert_time	Date	提问时间	是
11	create_time	Date	创建时间	是

表4.5顾问预约表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	guwen_yuyue_uuid_number	String	报名编号	是
3	yonghu_id	Integer	用户	是
4	guwen_id	Integer	顾问	是
5	insert_time	Date	申请时间	是
6	guwen_yuyue_text	String	预约缘由	是
7	guwen_yuyue_time	Date	预约日期	是
8	guwen_yuyue_yesno_types	Integer	申请状态	是
9	guwen_yuyue_yesno_text	String	审核回复	是
10	guwen_yuyue_shenhe_time	Date	审核时间	是
11	create_time	Date	创建时间	是

表4.6健康知识表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	guwen_id	Integer	顾问	是
3	jiankangzhishi_name	String	健康知识名称	是
4	jiankangzhishi_uuid_number	String	健康知识编号	是
5	jiankangzhishi_photo	String	健康知识照片	是
6	jiankangzhishi_file	String	附件	是
7	jiankangzhishi_video	String	视频	是
8	zan_number	Integer	赞	是
9	cai_number	Integer	踩	是
10	jiankangzhishi_types	Integer	健康知识类型	是
11	jiankangzhishi_clicknum	Integer	健康知识热度	是
12	jiankangzhishi_content	String	健康知识内容	是
13	shangxia_types	Integer	是否上架	是
14	jiankangzhishi_delete	Integer	逻辑删除	是
15	insert_time	Date	录入时间	是
16	create_time	Date	创建时间	是

表4.7健康知识收藏表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	jiankangzhishi_id	Integer	健康知识	是
3	yonghu_id	Integer	用户	是
4	jiankangzhishi_collection_types	Integer	类型	是
5	insert_time	Date	收藏时间	是
6	create_time	Date	创建时间	是

表4.8健康知识留言表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	jiankangzhishi_id	Integer	健康知识	是
3	yonghu_id	Integer	用户	是
4	jiankangzhishi_liuyan_text	String	留言内容	是
5	insert_time	Date	留言时间	是
6	reply_text	String	回复内容	是
7	update_time	Date	回复时间	是
8	create_time	Date	创建时间	是

表4.9用户表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_name	String	用户姓名	是
3	yonghu_phone	String	用户手机号	是
4	yonghu_id_number	String	用户身份证号	是
5	yonghu_photo	String	用户头像	是
6	yonghu_email	String	用户邮箱	是
7	create_time	Date	创建时间	是

表4.10管理员表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	username	String	老师名	是
3	password	String	密码	是
4	role	String	角色	是
5	addtime	Date	新增时间	是

---

第五章 系统实现

5.1 管理员功能模块的实现

5.1.1 宠物健康知识列表

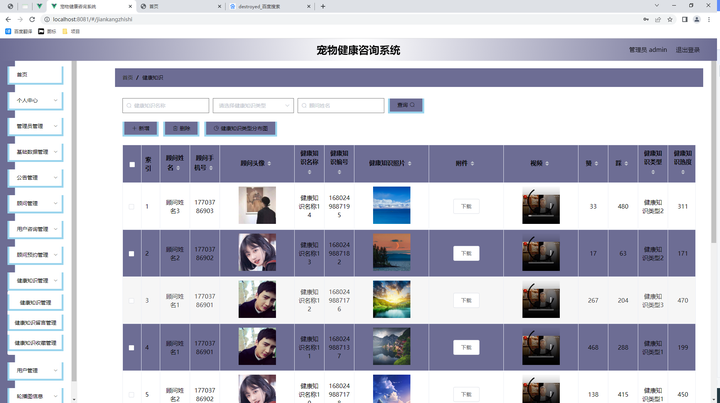

如图5.1显示的就是宠物健康知识列表页面，此页面提供给管理员的功能有：查看宠物健康知识、新增宠物健康知识、修改宠物健康知识、删除宠物健康知识等。



图5.1 宠物健康知识列表页面

5.1.2 公告信息管理

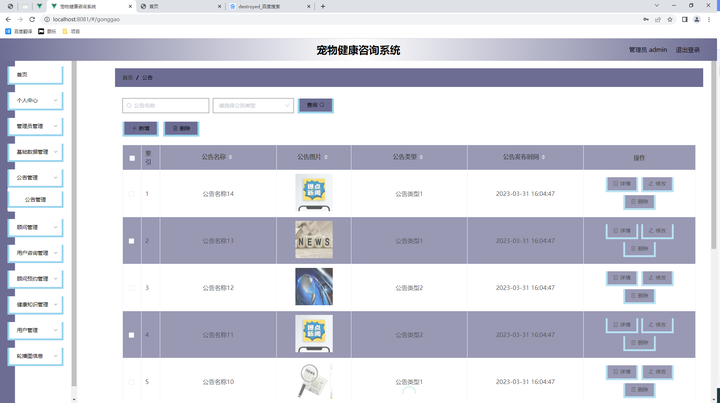

管理员可以对公告信息进行管理，可以新增公告信息,修改公告信息,删除无效的公告信息。公告信息管理界面如图5.2所示。



图5.2 公告信息管理页面

5.1.3 公告类型管理

公告类型管理页面显示所有公告类型，在此页面既可以让管理员添加新的公告信息类型，也能对已有的公告类型信息执行编辑更新，失效的公告类型信息也能让管理员快速删除。下图就是公告类型管理页面。公告类型管理界面如图5.3所示。



图5.3公告类型管理界面

5.1.4 用户管理

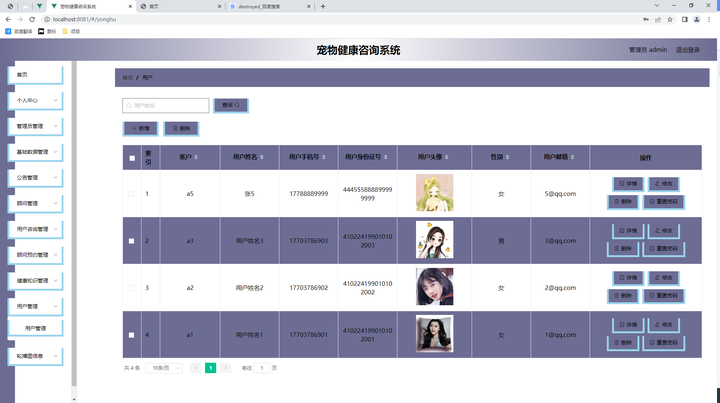

如图5.4显示的就是用户管理页面，此页面提供给管理员的功能有：新增用户,修改用户,删除用户。



图5.4用户管理页面

5.1.5 健康知识类型管理

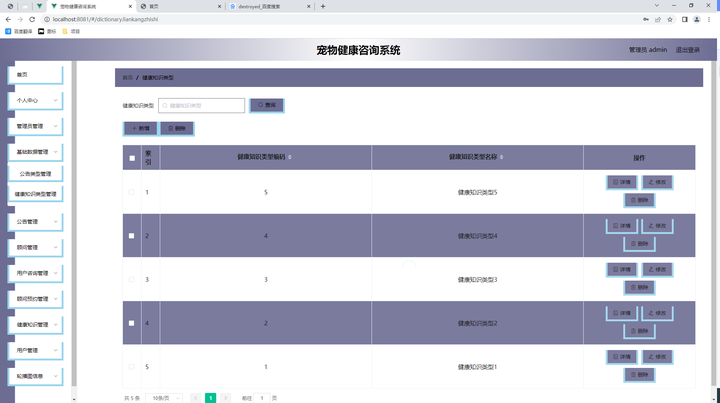

如图5.5显示的就是健康知识类型管理页面，此页面提供给管理员的功能有：新增健康知识类型,修改健康知识类型,删除健康知识类型。



图5.5 健康知识类型管理页面
