4系统设计

4.1系统功能设计

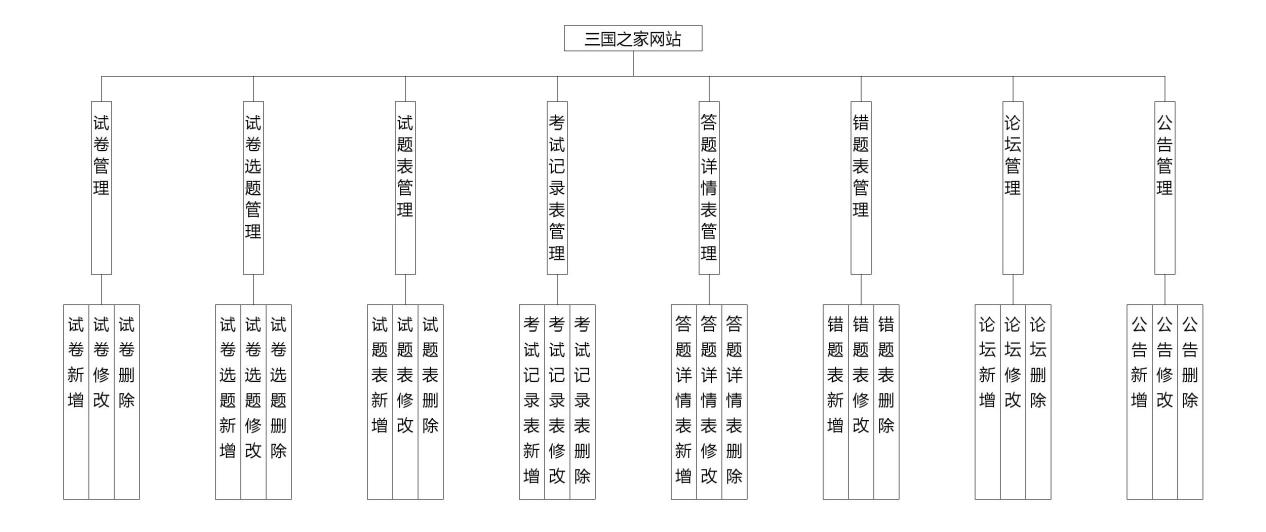

本系统主要通过使用Java语言编码设计系统功能，MySQL数据库管理数据，AJAX技术设计简洁的、友好的网址页面，然后在IDEA开发平台中，编写相关的Java代码文件，接着通过连接语言完成与数据库的搭建工作，再通过平台提供的Tomcat插件完成信息的交互，最后在浏览器中打开系统网址便可使用本系统。本系统的使用角色可以被分为用户和管理员，用户具有注册、查看信息、留言信息等功能，管理员具有修改用户信息，发布新闻等功能，系统总体功能设计图如图4-1所示。

图4-1系统总体功能设计图

4.2数据库设计

4.2.1概念设计

在数据库设计过程中，概念设计阶段是逻辑设计阶段得以实现的基础，也是根据用户参与情况确定对数据的处理要求，从而使得数据库设计成功的关键。概念设计的主要任务是将现实世界的所收集到的使用需求转化为抽象的信息世界结构的过程，能够真实的反映现实生活中实体与实体之间的联系，数据库的相关语法和代码比较容易理解和修改，方便相关人员将相关的数据信息存储到数据库中，并对其进行修改和使用[18]。

通过将现实世界中的实体、属性、联系等内容进行概念设计，建立比较抽象的概念数据模型，即E-R图。通过E-R图可将现实世界抽象到的概念设计转变成数据库的实体设计，并且能够明显的看见各个实体之间，数据的流动情况，具体较强的表达能力，更加方便于开发人员寻找与发现用户具体的需求[19]。因此，E-R的建立，在整个数据库的设计过程中，起着至关重要的作用。本系统主要的实体有管理员、用户、留言等。在E-R图中，矩形表示实体集，椭圆形表示属性，菱形表示联系。其中，联系的类型包括1:1（一对一）、1:n（一对多）、n:m（多对多）关系。

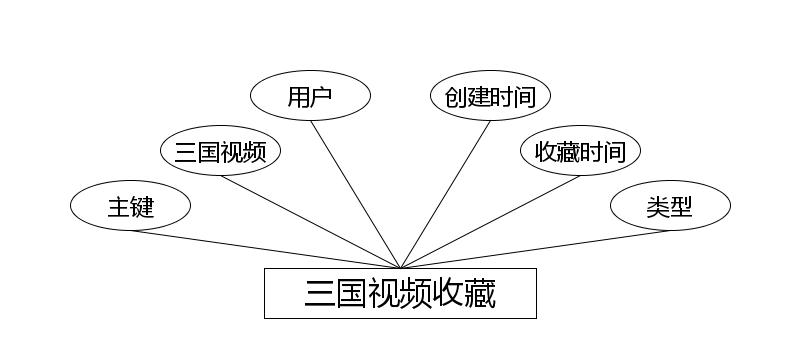

（1）下图是三国视频收藏实体和其具备的属性。

三国视频收藏实体属性图

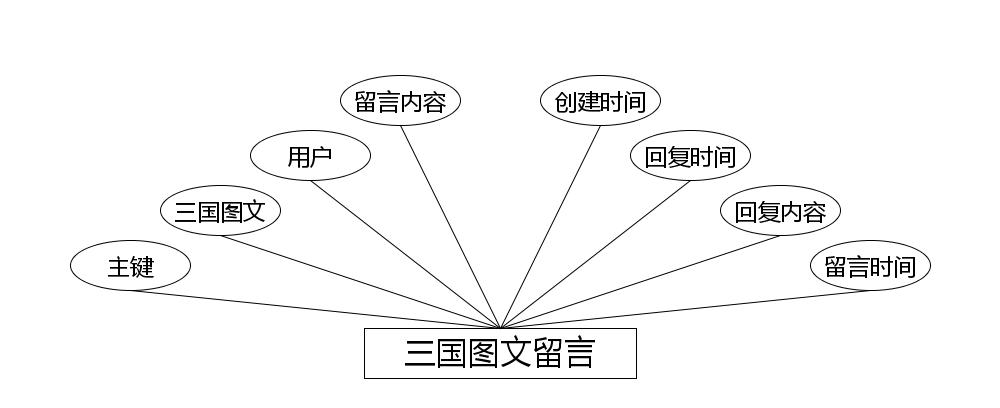

（2）下图是三国图文留言实体和其具备的属性。

三国图文留言实体属性图

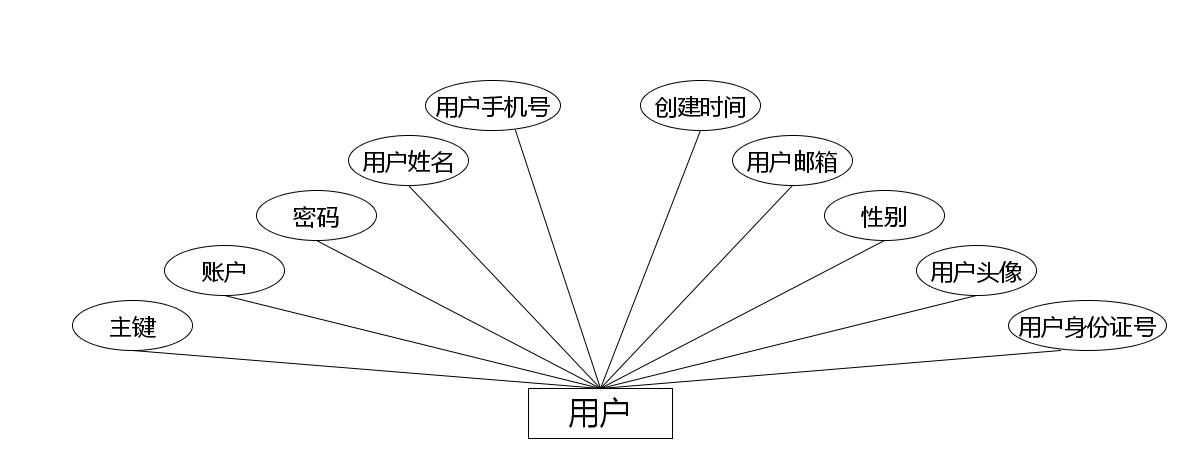

（3）下图是用户实体和其具备的属性。

用户实体属性图

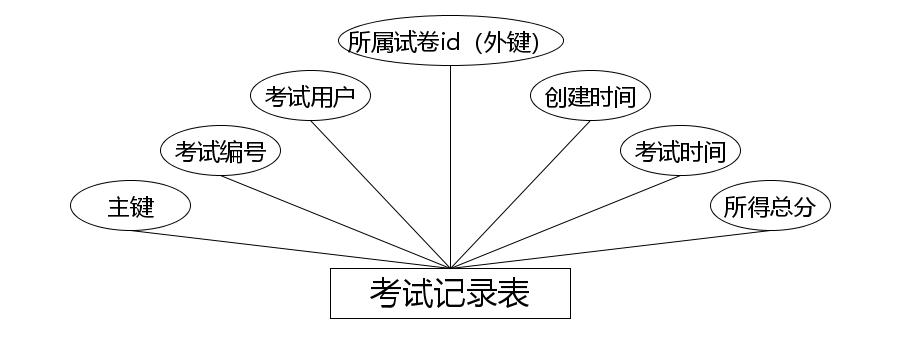

（4）下图是考试记录表实体和其具备的属性。

考试记录表实体属性图

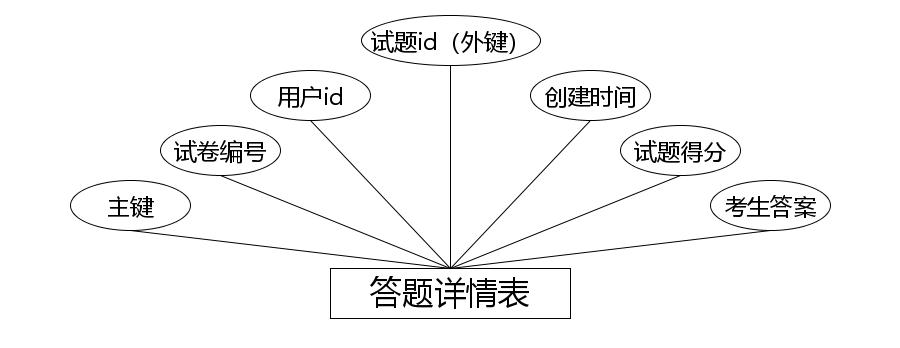

（5）下图是答题详情表实体和其具备的属性。

答题详情表实体属性图

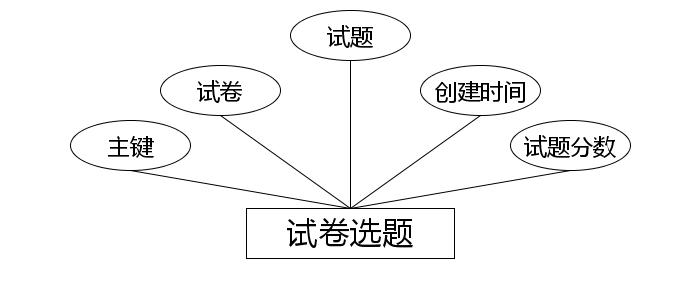

（6）下图是试卷选题实体和其具备的属性。

试卷选题实体属性图

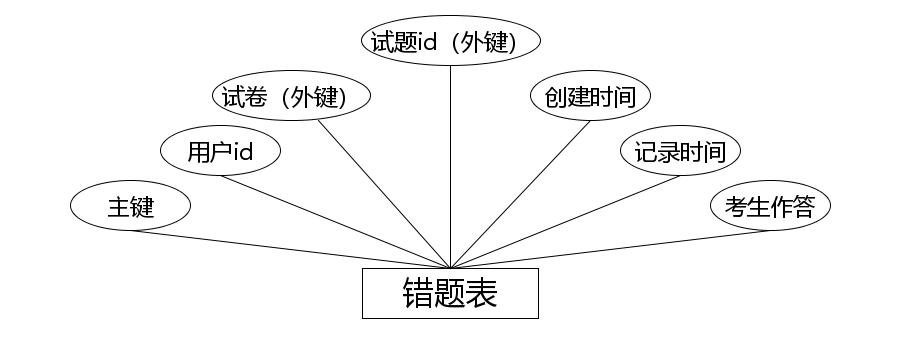

（7）下图是错题表实体和其具备的属性。

错题表实体属性图

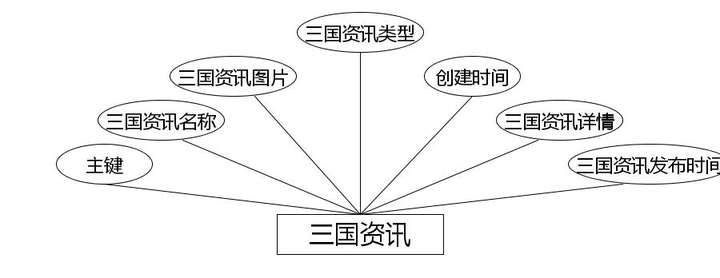

（8）下图是三国资讯实体和其具备的属性。

三国资讯实体属性图

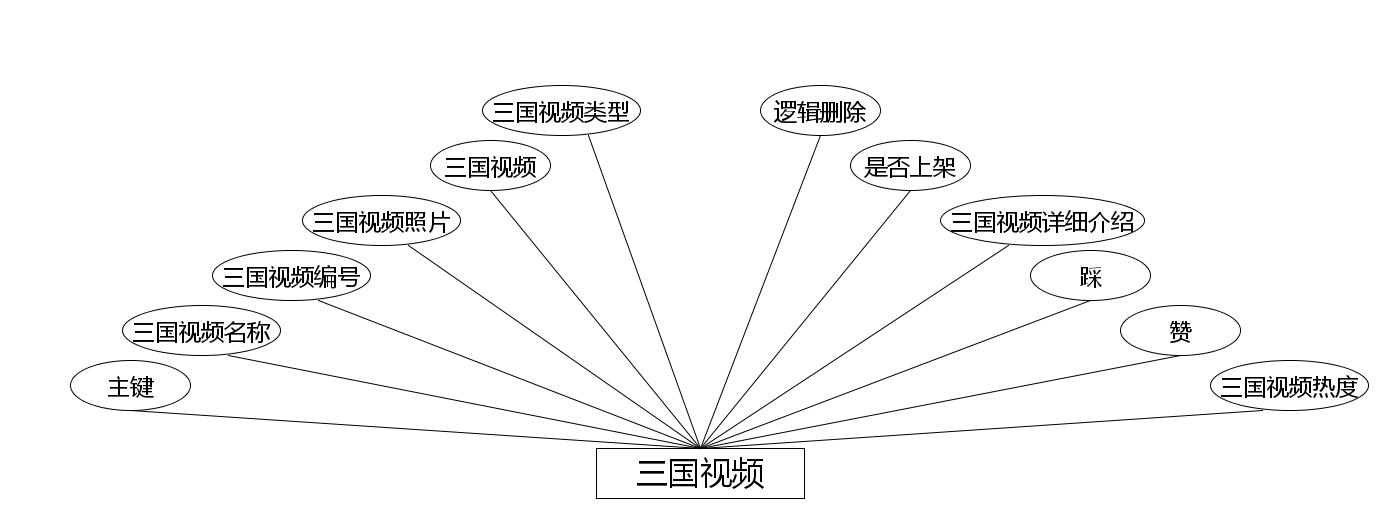

（9）下图是三国视频实体和其具备的属性。

三国视频实体属性图

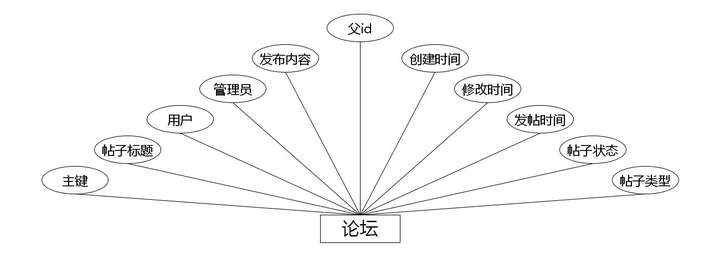

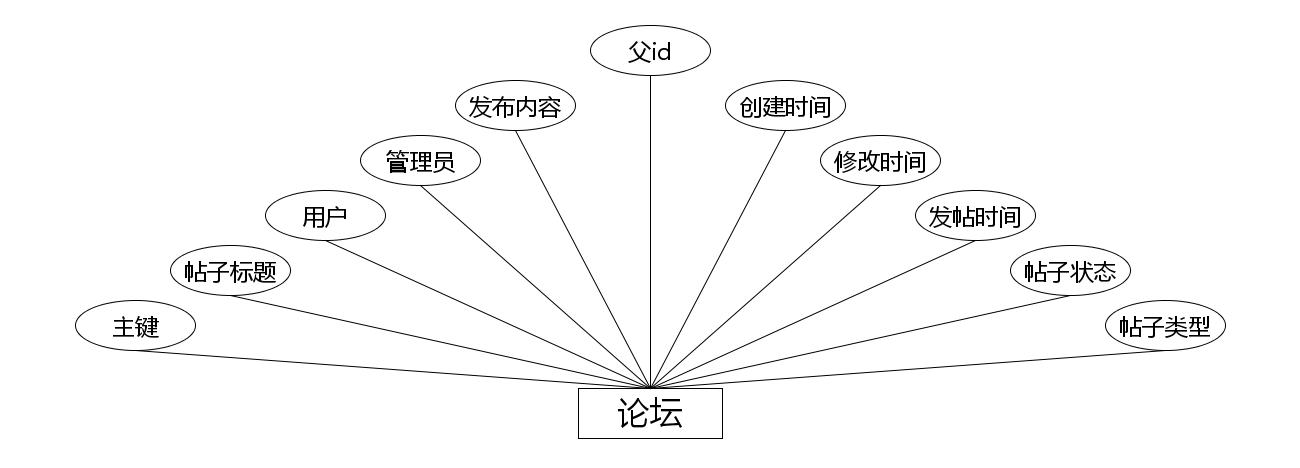

（10）下图是论坛实体和其具备的属性。

论坛实体属性图

（11）下图是试卷实体和其具备的属性。

试卷实体属性图

（12）下图是公告实体和其具备的属性。

公告实体属性图

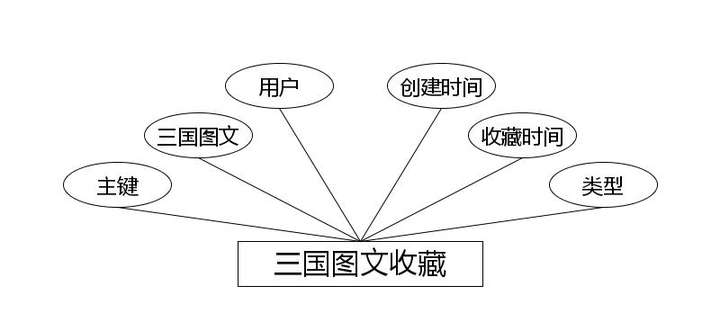

（13）下图是三国图文收藏实体和其具备的属性。

三国图文收藏实体属性图

（14）下图是三国图文实体和其具备的属性。

三国图文实体属性图

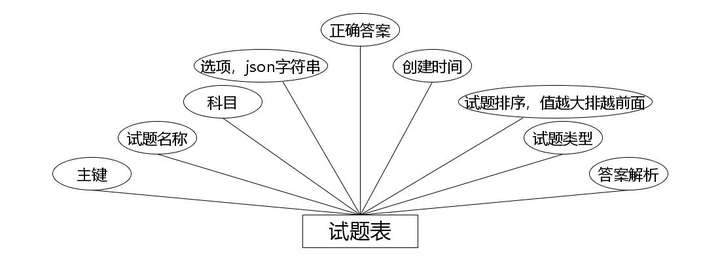

（15）下图是试题表实体和其具备的属性。

试题表实体属性图

（16）下图是三国视频留言实体和其具备的属性。

三国视频留言实体属性图

4.2.2逻辑设计

本系统使用MySQL数据库管理与系统相关的数据信息。逻辑设计阶段是将上一个阶段中的概念数据模型，转换为方便数据库进行存储的关系模型，即基本表的形式，方便开发人员后期对数据模型进行优化和管理[20]。逻辑设计阶段是整个数据库设计设计的关键，与系统有关的信息将会在这一阶段中被存储在数据库中，当用户使用本系统进行相关的功能操作时，与之有关的数据信息所在的基本表会发生相应的更新变化。数据库的逻辑设计阶段主要任务是将与系统相关的数据信息，设计成为方便数据库存储和管理的基本表格的形式，具体内容如下。

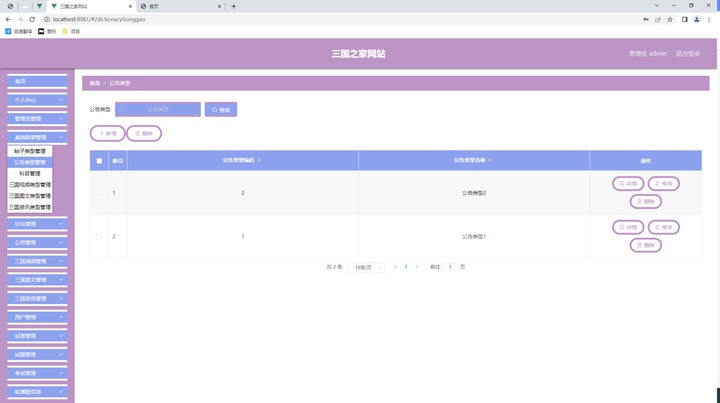

表4.1字典表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	dic_code	String	字段	是
3	dic_name	String	字段名	是
4	code_index	Integer	编码	是
5	index_name	String	编码名字	是
6	super_id	Integer	父字段id	是
7	beizhu	String	备注	是
8	create_time	Date	创建时间	是

表4.2试卷表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	exampaper_name	String	试卷名称	是
3	exampaper_date	Integer	考试时长(分钟)	是
4	exampaper_myscore	Integer	试卷总分数	是
5	kemu_types	Integer	科目	是
6	exampaper_types	Integer	试卷状态	是
7	zujuan_types	Integer	组卷方式	是
8	exampaper_delete	Integer	逻辑删除（1代表未删除 2代表已删除）	是
9	create_time	Date	创建时间	是

表4.3试卷选题表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	exampaper_id	Integer	试卷	是
3	examquestion_id	Integer	试题	是
4	exampapertopic_number	Integer	试题分数	是
5	create_time	Date	创建时间	是

表4.4试题表表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	examquestion_name	String	试题名称	是
3	kemu_types	Integer	科目	是
4	examquestion_options	String	选项，json字符串	是
5	examquestion_answer	String	正确答案	是
6	examquestion_analysis	String	答案解析	是
7	examquestion_types	Integer	试题类型	是
8	examquestion_sequence	Integer	试题排序，值越大排越前面	是
9	create_time	Date	创建时间	是

表4.5考试记录表表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	examrecord_uuid_number	String	考试编号	是
3	yonghu_id	Integer	考试用户	是
4	exampaper_id	Integer	所属试卷id（外键）	是
5	total_score	Integer	所得总分	是
6	insert_time	Date	考试时间	是
7	create_time	Date	创建时间	是

表4.6答题详情表表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	examredetails_uuid_number	String	试卷编号	是
3	yonghu_id	Integer	用户id	是
4	examquestion_id	Integer	试题id（外键）	是
5	examredetails_myanswer	String	考生答案	是
6	examredetails_myscore	Integer	试题得分	是
7	create_time	Date	创建时间	是

表4.7错题表表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_id	Integer	用户id	是
3	exampaper_id	Integer	试卷（外键）	是
4	examquestion_id	Integer	试题id（外键）	是
5	examredetails_myanswer	String	考生作答	是
6	insert_time	Date	记录时间	是
7	create_time	Date	创建时间	是

表4.8论坛表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	forum_name	String	帖子标题	是
3	yonghu_id	Integer	用户	是
4	users_id	Integer	管理员	是
5	forum_content	String	发布内容	是
6	super_ids	Integer	父id	是
7	forum_types	Integer	帖子类型	是
8	forum_state_types	Integer	帖子状态	是
9	insert_time	Date	发帖时间	是
10	update_time	Date	修改时间	是
11	create_time	Date	创建时间	是

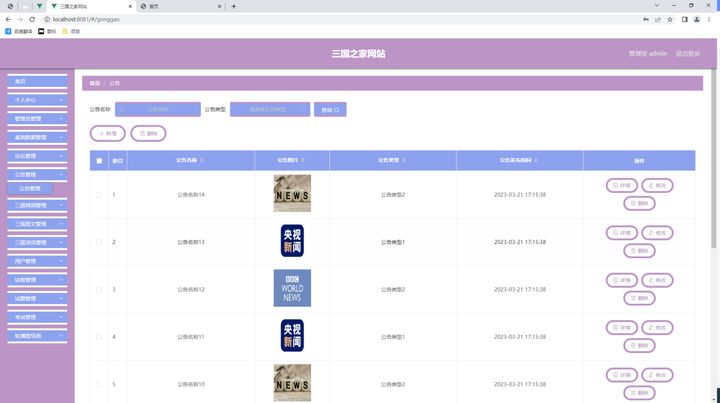

表4.9公告表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	gonggao_name	String	公告名称	是
3	gonggao_photo	String	公告图片	是
4	gonggao_types	Integer	公告类型	是
5	insert_time	Date	公告发布时间	是
6	gonggao_content	String	公告详情	是
7	create_time	Date	创建时间	是

表4.10三国视频表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	shipin_name	String	三国视频名称	是
3	shipin_uuid_number	String	三国视频编号	是
4	shipin_photo	String	三国视频照片	是
5	shipin_video	String	三国视频	是
6	shipin_types	Integer	三国视频类型	是
7	shipin_clicknum	Integer	三国视频热度	是
8	zan_number	Integer	赞	是
9	cai_number	Integer	踩	是
10	shipin_content	String	三国视频详细介绍	是
11	shangxia_types	Integer	是否上架	是
12	shipin_delete	Integer	逻辑删除	是
13	insert_time	Date	录入时间	是
14	create_time	Date	创建时间	是

表4.11三国视频收藏表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	shipin_id	Integer	三国视频	是
3	yonghu_id	Integer	用户	是
4	shipin_collection_types	Integer	类型	是
5	insert_time	Date	收藏时间	是
6	create_time	Date	创建时间	是

表4.12三国视频留言表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	shipin_id	Integer	三国视频	是
3	yonghu_id	Integer	用户	是
4	shipin_liuyan_text	String	留言内容	是
5	insert_time	Date	留言时间	是
6	reply_text	String	回复内容	是
7	update_time	Date	回复时间	是
8	create_time	Date	创建时间	是

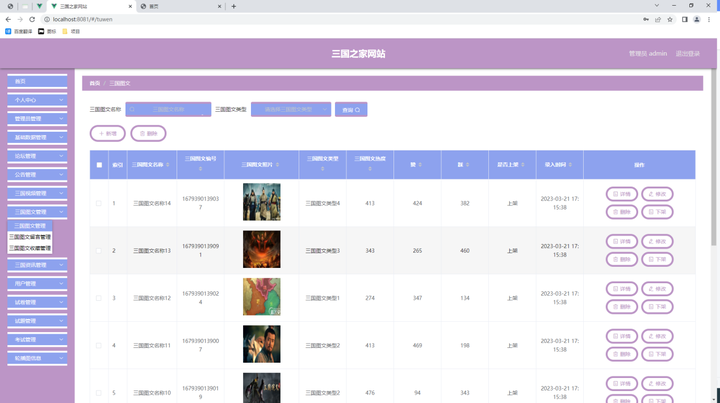

表4.13三国图文表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	tuwen_name	String	三国图文名称	是
3	tuwen_uuid_number	String	三国图文编号	是
4	tuwen_photo	String	三国图文照片	是
5	tuwen_types	Integer	三国图文类型	是
6	tuwen_clicknum	Integer	三国图文热度	是
7	zan_number	Integer	赞	是
8	cai_number	Integer	踩	是
9	tuwen_content	String	三国图文详细介绍	是
10	shangxia_types	Integer	是否上架	是
11	tuwen_delete	Integer	逻辑删除	是
12	insert_time	Date	录入时间	是
13	create_time	Date	创建时间	是

表4.14三国图文收藏表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	tuwen_id	Integer	三国图文	是
3	yonghu_id	Integer	用户	是
4	tuwen_collection_types	Integer	类型	是
5	insert_time	Date	收藏时间	是
6	create_time	Date	创建时间	是

表4.15三国图文留言表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	tuwen_id	Integer	三国图文	是
3	yonghu_id	Integer	用户	是
4	tuwen_liuyan_text	String	留言内容	是
5	insert_time	Date	留言时间	是
6	reply_text	String	回复内容	是
7	update_time	Date	回复时间	是
8	create_time	Date	创建时间	是

表4.16用户表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_name	String	用户姓名	是
3	yonghu_phone	String	用户手机号	是
4	yonghu_id_number	String	用户身份证号	是
5	yonghu_photo	String	用户头像	是
6	yonghu_email	String	用户邮箱	是
7	create_time	Date	创建时间	是

表4.17三国资讯表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	zixun_name	String	三国资讯名称	是
3	zixun_photo	String	三国资讯图片	是
4	zixun_types	Integer	三国资讯类型	是
5	insert_time	Date	三国资讯发布时间	是
6	zixun_content	String	三国资讯详情	是
7	create_time	Date	创建时间	是

表4.18管理员表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	username	String	老师名	是
3	password	String	密码	是
4	role	String	角色	是
5	addtime	Date	新增时间	是

4.3本章小结

本章主要介绍了系统功能设计、数据库设计等内容。通过设计系统的总体功能框架，确定系统的功能设计主要包括三国图文等模块。数据库设计主要分为概念设计阶段和逻辑设计阶段，其中，概念设计是将现实世界中的数据转变为信息世界中的概念模型，逻辑设计是将概念设计中的概念模型转变成可以被数据库存储的数据表格。系统功能设计好坏是系统得以被编码实现的重要依据。数据库设计是否符合规范，是系统能够成功运行的基本保障，也是用户和系统实现交互处理的重要前提。
