第四章 系统概要设计

4.1系统设计原理

设计原理，是指一个系统的设计由来，其将需求合理拆解成功能，抽象的描述系统的模块，以模块下的功能。功能模块化后，变成可组合、可拆解的单元，在设计时，会将所有信息分解存储在各个表中，界面不会显示所有定义的字段。在设计时，会有几大要求，抽象、模块化、信息隐藏、耦合低、内聚等特性，本系统的设计也符合以上几大特性。制作和显示流程都属于程序员需要分析研究的一部分。每个模块都是相对独立的，系统前台不显示账号操作权限范围外的信息。

4.2功能模块设计

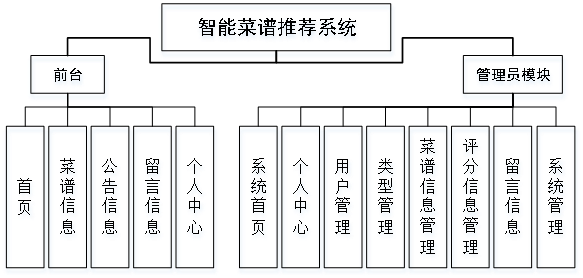

该章节的功能模块设计，只是大概描述了系统的所有功能模块，将功能按权限来讲解。系统总体功能如图4-1所示。

图4-1 系统总体结构图

4.3 数据库设计

4.3.1数据库设计原则

学习程序设计，如果想要了解数据库管理系统或者是按照系统接口的要求制作的，就必须创建一个数据库管理系统模型，用来存储数据，这样在进行应用程序编程的过程中，就不需要加载操作系统页面的信息，从而提高整个系统的工作效率。在数据库管理系统中承载着众多的数据，应该说，一个管理信息系统的建设中心和基地，也为建设管理信息系统和信息管理系统提出了新的查询、删除、修改和操作功能，使管理信息系统建设可以快速查询需要的数据，而不是直接从代码中查找。信息库管理系统由各个组成部分的信息表按照具体的方法进行准确的归并、排序和组成信息库管理系统。

4.3.2数据库E-R图设计

E-R图即实体-联系图，主要作用是提供了解显示数据类型存在的联系的途径，是藐视现实世界的概念模型，其关键要素是实体型、属性、联系。以下是本系统主要的实体属性图如下所示。

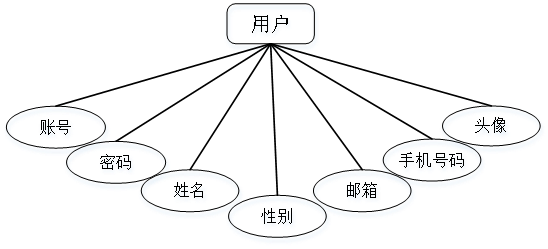

用户实体如图4-2所示。

图4-2用户实体属性图

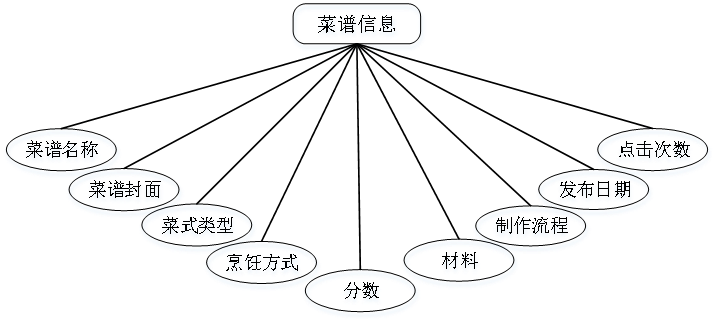

菜谱信息实体如图4-3所示。

图4-3菜谱信息实体属性图

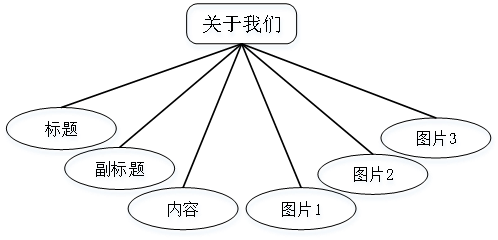

关于我们实体如图4-4所示。

图4-4关于我们实体属性图

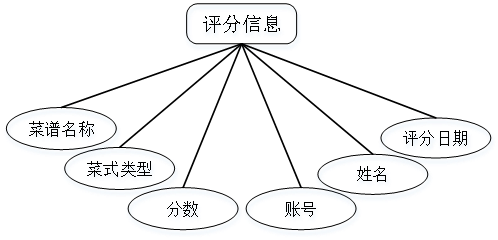

评分信息实体如图4-5所示。

图4-5评分信息实体属性图

4.3.3数据库表结构设计

该系统采用的数据库是MySQL，根据该系统的数据存储特点进行数据库关系表的设计。下面是该系统中关键部分关系表的详细信息。

表4-1：菜谱信息评论表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
refid	bigint		关联表id
userid	bigint		用户id
avatarurl	longtext	4294967295	头像
nickname	varchar	200	用户名
content	longtext	4294967295	评论内容
reply	longtext	4294967295	回复内容

表4-2：配置文件

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
name	varchar	100	配置参数名称
value	varchar	100	配置参数值

表4-3：菜式类型

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
caishileixing	varchar	200	菜式类型

表4-4：用户

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
zhanghao	varchar	200	账号
mima	varchar	200	密码
xingming	varchar	200	姓名
xingbie	varchar	200	性别
youxiang	varchar	200	邮箱
shoujihaoma	varchar	200	手机号码
touxiang	longtext	4294967295	头像

表4-5：菜谱信息

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
caipumingcheng	varchar	200	菜谱名称
caipufengmian	longtext	4294967295	菜谱封面
caishileixing	varchar	200	菜式类型
pengrenfangshi	varchar	200	烹饪方式
fenshu	int		分数
cailiao	longtext	4294967295	材料
zhizuoliucheng	longtext	4294967295	制作流程
faburiqi	date		发布日期
clicktime	datetime		最近点击时间
clicknum	int		点击次数		0

表4-6：用户表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
username	varchar	100	用户名
password	varchar	100	密码
role	varchar	100	角色		管理员
addtime	timestamp		新增时间		CURRENT_TIMESTAMP

表4-7：关于我们

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
title	varchar	200	标题
subtitle	varchar	200	副标题
content	longtext	4294967295	内容
picture1	longtext	4294967295	图片1
picture2	longtext	4294967295	图片2
picture3	longtext	4294967295	图片3

表4-8：token表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
userid	bigint		用户id
username	varchar	100	用户名
tablename	varchar	100	表名
role	varchar	100	角色
token	varchar	200	密码
addtime	timestamp		新增时间		CURRENT_TIMESTAMP
expiratedtime	timestamp		过期时间		CURRENT_TIMESTAMP

表4-9：收藏表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
userid	bigint		用户id
refid	bigint		商品id
tablename	varchar	200	表名
name	varchar	200	名称
picture	longtext	4294967295	图片
type	varchar	200	类型(1:收藏,21:赞,22:踩,31:竞拍参与,41:关注)		1
inteltype	varchar	200	推荐类型
remark	varchar	200	备注

表4-10：评分信息

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
caipumingcheng	varchar	200	菜谱名称
caishileixing	varchar	200	菜式类型
fenshu	int		分数
zhanghao	varchar	200	账号
xingming	varchar	200	姓名
pingfenriqi	date		评分日期
crossuserid	bigint		跨表用户id
crossrefid	bigint		跨表主键id

表4-11：公告信息

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
title	varchar	200	标题
introduction	longtext	4294967295	简介
picture	longtext	4294967295	图片
content	longtext	4294967295	内容

表4-12：留言信息

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
userid	bigint		留言人id
username	varchar	200	用户名
avatarurl	longtext	4294967295	头像
content	longtext	4294967295	留言内容
cpicture	longtext	4294967295	留言图片
reply	longtext	4294967295	回复内容
rpicture	longtext	4294967295	回复图片

---

第五章 系统功能实现

5.1系统功能实现

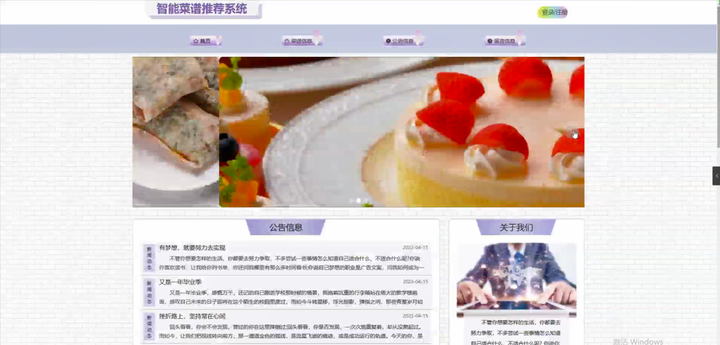

当人们打开系统的网址后，首先看到的就是首页界面。在这里，人们能够看到系统的导航条，通过导航条导航进入各功能展示页面进行操作。系统首页界面如图5-1所示：

图5-1 系统首页界面

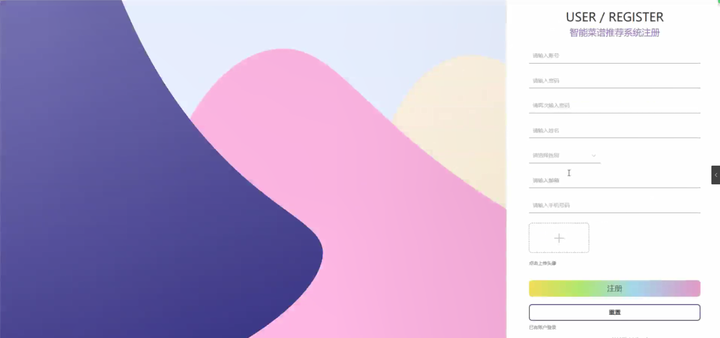

系统注册：在系统注册页面的输入栏中输入用户注册信息进行注册操作，系统注册页面如图5-2所示：

图5-2系统注册页面

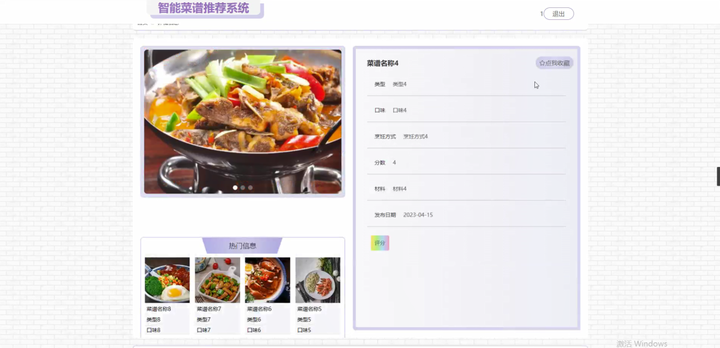

菜谱信息：在菜谱信息页面的输入菜谱名称、口味、烹饪方式和选择类型进行查询菜谱详细信息；并根据需要对菜谱详细信息进行评分、评论或收藏操作；菜谱详细信息页面如图5-3所示：

图5-3菜谱信息详细页面

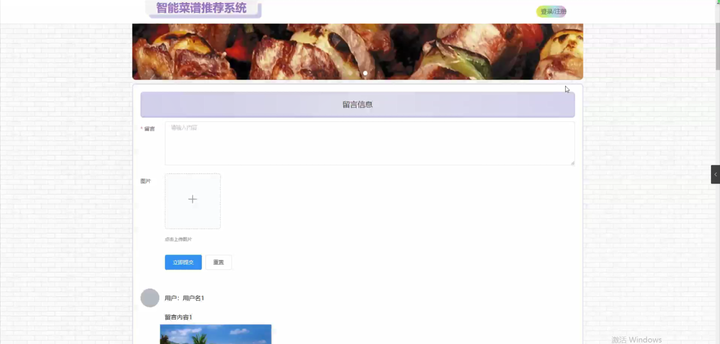

留言板：在留言板页面通过输入留言内容，上传图片并立即提交进行在线留言，还可以对留言内容进行回复操作；留言板页面如图5-4所示：

图5-4留言板详细页面

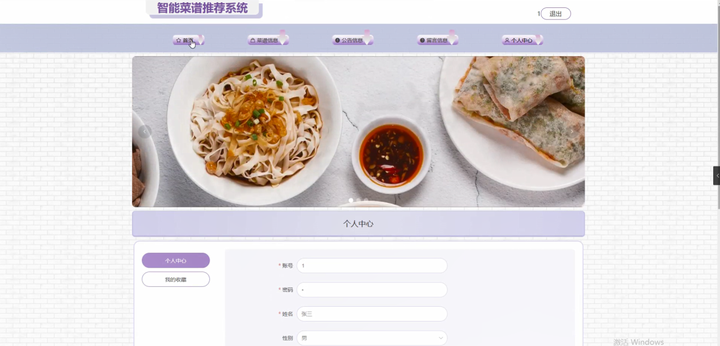

个人中心；在个人中心页面可以输入个人详细信息进行信息更新操作，还可以对我的收藏进行详细操作；如图5-5所示：

图5-5 个人中心界面

5.2管理员功能模块实现

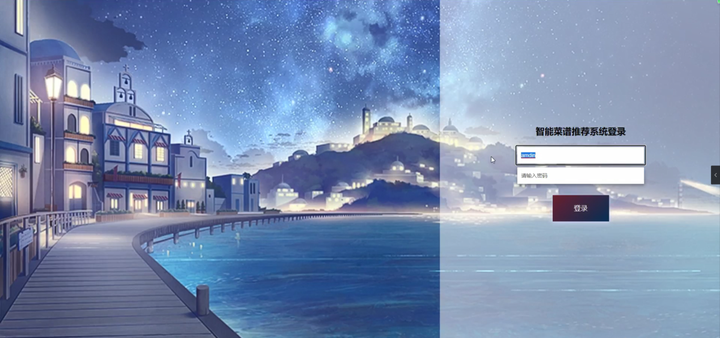

管理员登录，在登录页面正确输入用户名和密码后，点击登录进入操作系统进行操作；如图5-6所示。

图5-6 管理员登录界面

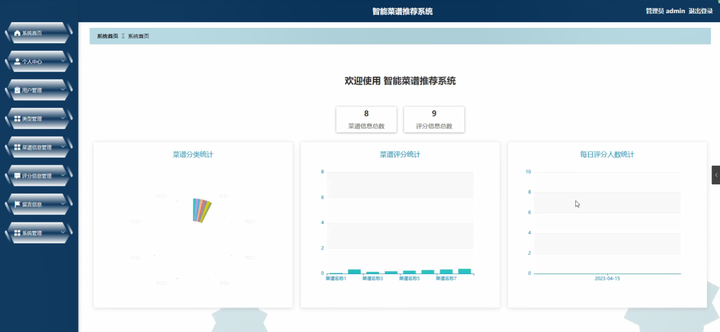

管理员进入主页面，主要功能包括对个人中心、用户管理、类型管理、菜谱信息管理、评分信息管理、留言信息、系统管理等进行操作。管理员主页面如图5-7所示：

图5-7 管理员主界面

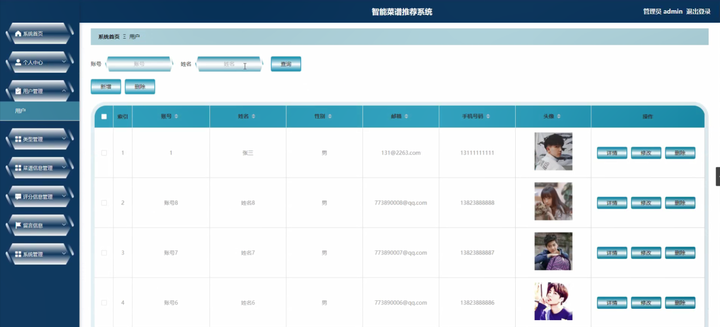

管理员点击用户管理。进入用户页面输入账号和姓名进行查询、新增和删除用户列表，并根据需要对用户详细信息进行详情，修改和删除操作；如图5-8所示：

图5-8用户管理界面

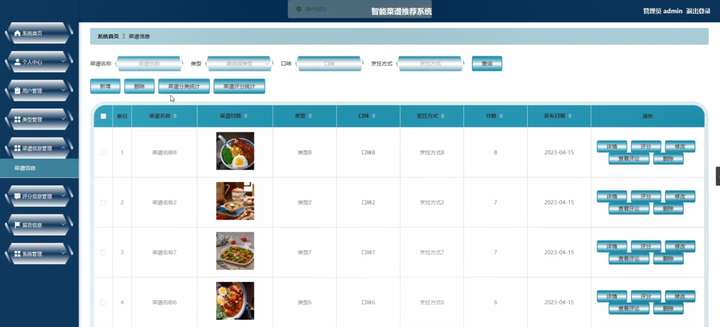

管理员点击菜谱信息管理。进入菜谱信息页面输入菜谱名称、口味、烹饪方式和选择类型进行查询、菜谱分类统计、菜谱评分统计、新增或删除菜谱信息列表，并根据需要对菜谱详细信息进行详情、评分、查看评论、修改或删除操作；如图5-9所示：

图5-9菜谱信息管理界面

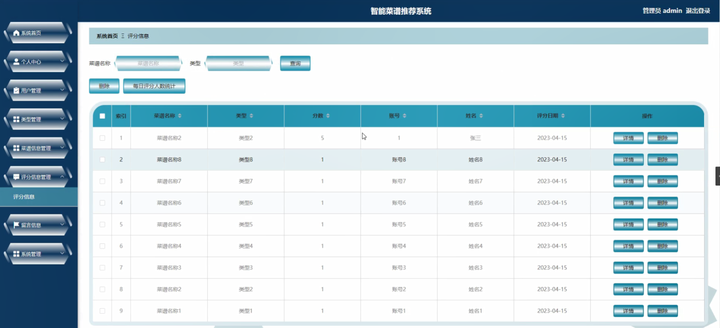

管理员点击评分信息管理。进入评分信息页面输入菜谱名称和类型进行查询、每日评分人数统计或删除评分信息列表，并根据需要对评分详细信息进行详情或删除操作；如图5-10所示：

图5-10评分信息管理界面

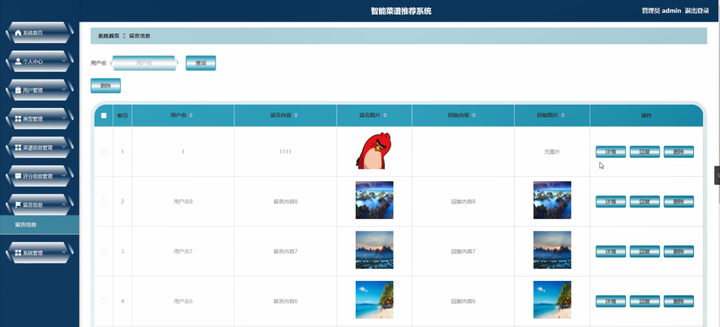

管理员点击留言信息管理。进入留言信息页面输入用户名进行查询和删除留言信息列表，并根据需要对留言详细信息进行详情、回复或删除操作；如图5-11所示：

图5-11留言信息管理界面

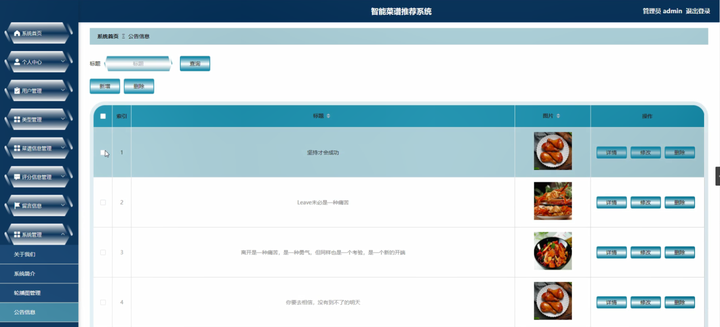

管理员点击系统管理可以对关于我们、系统简介和轮播图管理进行查看详情或修改操作，在公告信息页面输入标题进行查询，新增或删除公告信息列表，并根据需要对公告详细信息进行详情，修改和删除操作；如图5-12所示：

图5-12系统管理界面
