1. 引子

  • 搬砖N年，好不容易凑齐几十万，开了个卤肉店（原谅作者是个吃货😂）
  • 为了吸引顾客，推出了会员制：非会员原价，白银会员8.8折，铂金会员8折
  • 店里祖传秘方，就做卤土鸭、卤鸡爪、卤猪头肉
  • 搬砖出生，不自己写个收银程序都对不起自己

2. 原始版的收银程序

2.1 会员等级

  • 根据需求，定义枚举类MembershipLevel来记录会员等级

    public enum MembershipLevel {
    NORMAL,
    SILVER,
    PLATINUM
}

2.2 店里的各种卤肉

  • 店里有三种卤肉，每种卤肉两个属性：名称和单价，两个操作：获取名称、根据会员等级返回折扣后的单价

  • 抽象出Meat接口：

    public interface Meat {
    double getPrice(MembershipLevel level);

    String getName();
}

  • 实现三种卤肉类：卤土鸭、卤鸡爪、卤猪头

    public class CookedDark implements Meat {
    private final double price;

    public CookedDark(double price) {
        this.price = price;
    }

    @Override
    public double getPrice(MembershipLevel level) {
        if (MembershipLevel.NORMAL == level) {
            return price;
        } else if (MembershipLevel.SILVER == level) {
            return price * 0.88;
        } else {
            return price * 0.8;
        }
    }

    @Override
    public String getName() {
        return "卤土鸭";
    }
}

public class CookedChickenFeet implements Meat {
    private final double price;

    public CookedChickenFeet(double price) {
        this.price = price;
    }

    @Override
    public double getPrice(MembershipLevel level) {
        if (MembershipLevel.NORMAL == level) {
            return price;
        } else if (MembershipLevel.SILVER == level) {
            return price * 0.88;
        } else {
            return price * 0.8;
        }
    }

    @Override
    public String getName() {
        return "卤凤爪";
    }
}

public class CookedPigHead implements Meat {
    private final double price;

    public CookedPigHead(double price) {
        this.price = price;
    }

    @Override
    public double getPrice(MembershipLevel level) {
        if (MembershipLevel.NORMAL == level) {
            return price;
        } else if (MembershipLevel.SILVER == level) {
            return price * 0.88;
        } else {
            return price * 0.8;
        }
    }

    @Override
    public String getName() {
        return "卤猪头";
    }
}

2.2 卤肉店

  • 卤肉店中有各种各样的卤肉，根据顾客的购买情况和会员等级计算价格

    public class CookedFoodShop {
    private Map<String, Meat> meatMap;

    public CookedFoodShop() {
        meatMap = new HashMap<>();
    }

    public CookedFoodShop addMeat(Meat meat) {
        meatMap.put(meat.getName(), meat);
        return this;
    }

    public void calculatePrice(Map<String, Double> weight, MembershipLevel level) {
        double total = 0;
        System.out.println("Membership level: " + level);
        System.out.println("Meat    Price    Weight    Cost");
        for (Map.Entry<String, Double> item : weight.entrySet()) {
            Meat meat = meatMap.get(item.getKey());
            double cost = item.getValue() * meat.getPrice(level);
            total += cost;
            System.out.printf("%s    %.2f    %.2f    %.2f\n", meat.getName(), meat.getPrice(level), item.getValue(), cost);
        }
        System.out.printf("Total cost: %.2f\n", total, total * 0.88);
    }
}

2.3 卤肉店开始营业

  • 创建自己的卤肉店，将不同卤肉的价格定好后，就可以开门迎客，使用自己写的程序计算价格

    public class CalculatePrice {
    public static void main(String[] args) {
        // 创建自己的卤肉店
        CookedFoodShop shop = new CookedFoodShop()
                .addMeat(new CookedDark(38))
                .addMeat(new CookedChickenFeet(42))
                .addMeat(new CookedPigHead(35));

        // 输入各种卤肉的重量
        Map<String, Double> weight = new HashMap<>();
        weight.put("卤凤爪", 2.4);
        weight.put("卤猪头", 1.5);
        // 计算价格
        shop.calculatePrice(weight, MembershipLevel.SILVER);
    }
}

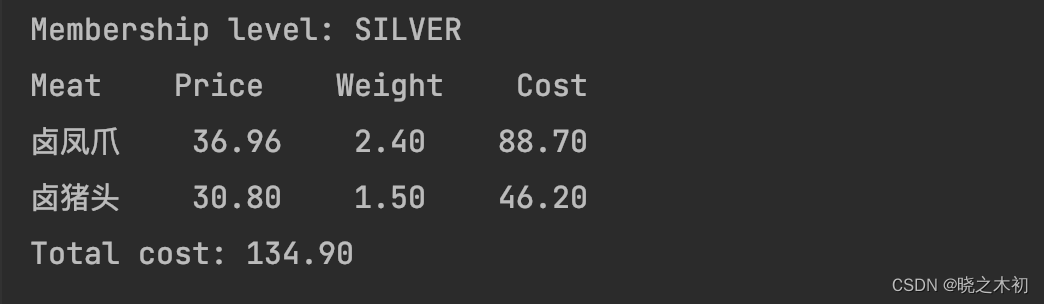

  • 最终，一名白银会员消费情况如下：

3. 会员等级丰富起来了

3.1 尴尬局面

  • 因为祖传手艺，吸引了很多的顾客，这时会员等级越来越丰富了
  • 公司食堂那种大客户，直接75折；加盟商，直接7折
  • 这下又得哼哧哼哧改代码了
    • 首先，需要需要丰富MembershipLevel中的会员等级
    • 其次，修改各卤肉，丰富getPrice()方法中对各种会员等级的支持：要么丰富if - else分支，要么使用switch语句
  • 这样的设计显然不合理：新会员等级的加入，需要修改所有卤肉的getPrice()方法，违反了著名的开闭原则（对扩展开放，对修改关闭） 。

3.2 引入visitor模式

  • 认真观察，我们不难发现：整个需求中，卤肉的种类不变，变化的是会员等级，以及会员价格计算逻辑getPrice()方法

  • 如果能将会员价格计算逻辑与卤肉分离开，则会员等级发生变化时，已有的卤肉可以不用修改

  • 首先，创建一个Visitor接口，里面包含针对不同的卤肉类型，获取卤肉原始价格并计算会员价格的visit()方法

    public interface Visitor {
    double visit(CookedDark dark);

    double visit(CookedChickenFeet feet);

    double visit(CookedPigHead pigHead);
	// 获取会员等级，帮助打印小票
    MembershipLevel getLevel();
}

  • 接着，更新Meat接口中的getPrice()方法。同时，移除各卤肉类中会员价格的计算逻辑，直接返回原价

    // 将Meat接口中的getPrice()方法修改如下：
double getPrice();
// 在各卤肉类中，实现getPrice()方法，直接返回原始价格
@Override
public double getPrice() {
    return this.price;
}

  • 然后，基于Visitor接口，实现不同会员等级对应的Visitor类

    public class NormalVisitor implements Visitor {
    private static final MembershipLevel level = MembershipLevel.NORMAL;

    @Override
    public double visit(CookedDark dark) {
        return dark.getPrice();
    }

    @Override
    public double visit(CookedChickenFeet feet) {
        return feet.getPrice();
    }

    @Override
    public double visit(CookedPigHead pigHead) {
        return pigHead.getPrice();
    }

    @Override
    public MembershipLevel getLevel() {
        return level;
    }
}

public class SilverVisitor implements Visitor {
    private static final MembershipLevel level = MembershipLevel.SILVER;

    @Override
    public double visit(CookedDark dark) {
        return dark.getPrice() * 0.88;
    }

    @Override
    public double visit(CookedChickenFeet feet) {
        return feet.getPrice() * 0.88;
    }

    @Override
    public double visit(CookedPigHead pigHead) {
        return pigHead.getPrice() * 0.88;
    }

    @Override
    public MembershipLevel getLevel() {
        return level;
    }
}

public class PlatinumVisitor implements Visitor {
    public static final MembershipLevel level = MembershipLevel.PLATINUM;

    @Override
    public double visit(CookedDark dark) {
        return dark.getPrice() * 0.8;
    }

    @Override
    public double visit(CookedChickenFeet feet) {
        return feet.getPrice() * 0.8;
    }

    @Override
    public double visit(CookedPigHead pigHead) {
        return pigHead.getPrice() * 0.8;
    }

    @Override
    public MembershipLevel getLevel() {
        return level;
    }
}

  • 现在，整个visitor模式的关键点来了：如何将卤肉类和Visitor类关联起来？

    • 为Meat接口增加一个double accept(Visitor visitor)方法
    • 卤肉类实现accept()方法时，将自身传递给visitor的visit()方法
      public class CookedDark implements Meat {
    ... // 其他代码省略
    @Override
    public double accept(Visitor visitor) {
        return visitor.visit(this);
    }
}

public class CookedChickenFeet implements Meat {
	... // 其他代码省略
    @Override
    public double accept(Visitor visitor) {
        return visitor.visit(this);
    }
}

public class CookedPigHead implements Meat {
    ... // 其他代码省略
    @Override
    public double accept(Visitor visitor) {
        return visitor.visit(this);
    }
}

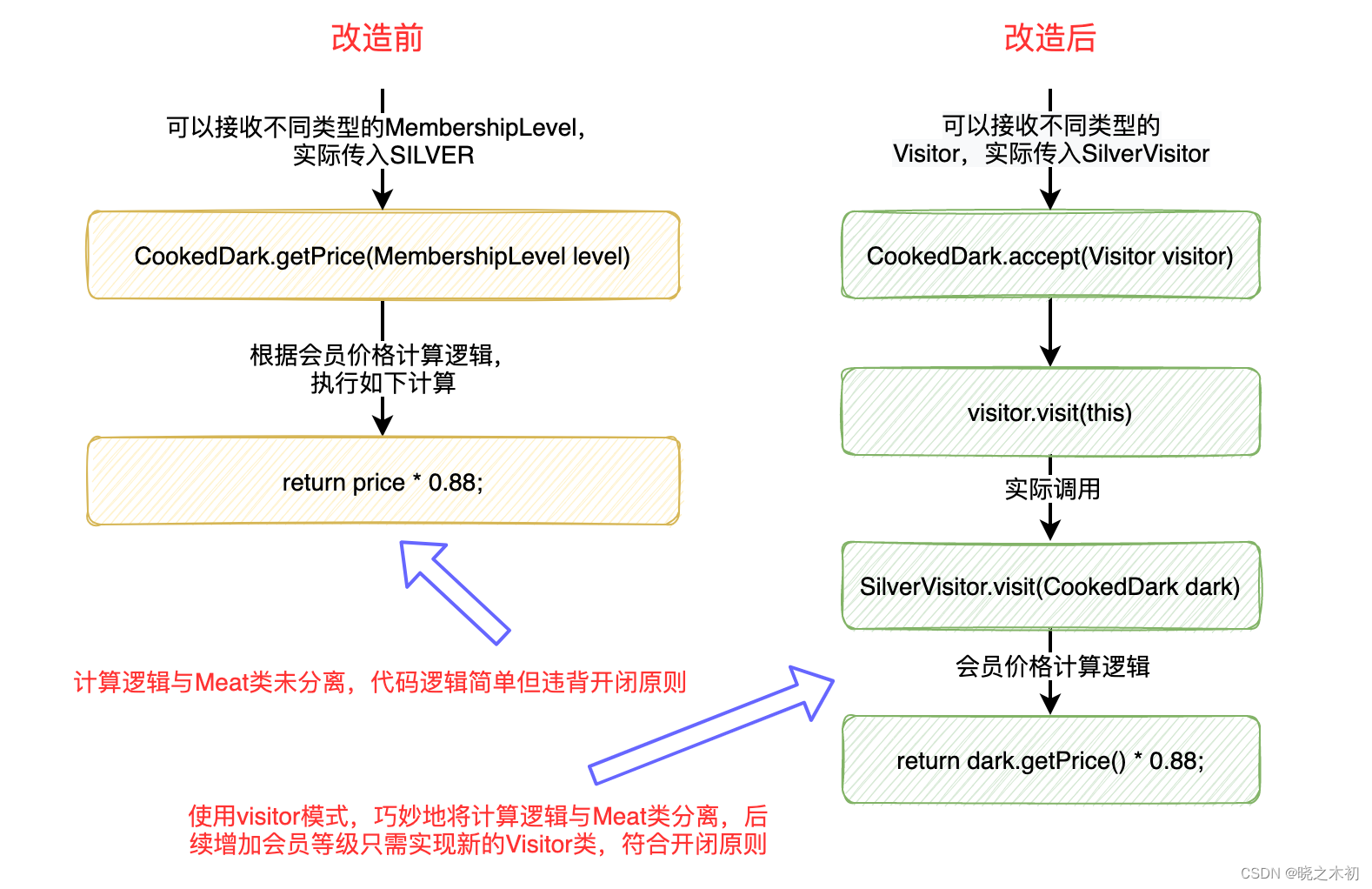

    • 此时，以卤鸭 + 白银会员为例，形成了这样的一个关系链：

  • 修改CookedFoodShop.calculatePrice()方法

    public void calculatePrice(Map<String, Double> weight, Visitor visitor) {
    double total = 0;
    System.out.println("Membership level: " + visitor.getLevel());
    System.out.println("Meat    Price    Weight    Cost");
    for (Map.Entry<String, Double> item : weight.entrySet()) {
        // meatMap记录了卤肉名与卤肉对象的映射，如：卤鸡爪 --> cookedChickenFeet
        Meat meat = meatMap.get(item.getKey());
        double cost = item.getValue() * meat.accept(visitor);
        total += cost;
        System.out.printf("%s    %.2f    %.2f    %.2f\n", meat.getName(), meat.accept(visitor), item.getValue(), cost);
    }
    System.out.printf("Total cost: %.2f\n", total, total * 0.88);
}

  • 计算铂金会员所需支付的费用

    public class CalculatePrice {
    public static void main(String[] args) {
        // 创建自己的卤肉店
        CookedFoodShop shop = new CookedFoodShop()
                .addMeat(new CookedDark(38))
                .addMeat(new CookedChickenFeet(42))
                .addMeat(new CookedPigHead(35));

        // 输入各种卤肉的重量
        Map<String, Double> weight = new HashMap<>();
        weight.put("卤凤爪", 2.4);
        weight.put("卤猪头", 1.5);
        // 计算价格
        shop.calculatePrice(weight, new PlatinumVisitor());
    }
}

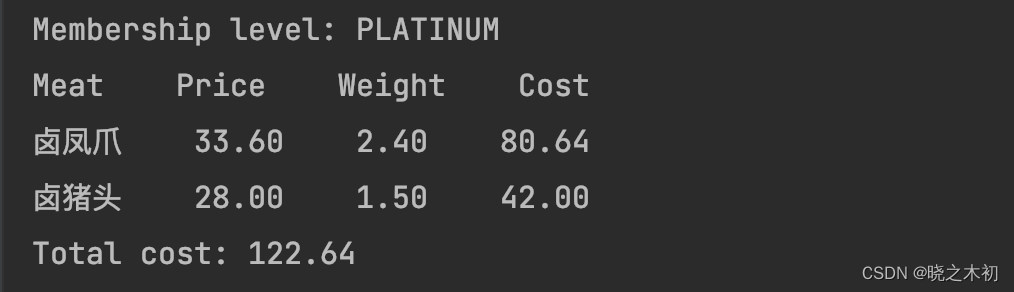

  • 小票内容如下：

4. visitor模式

4.1 概念

  • 在代码开发时，我们经常遇到这样的场景：
    • 一个复合对象，包含一组相似且固定的Element
    • 如果需要为这组Element引入新的操作，则需要修改所有的Element（更新/新建方法）以及复合对象（引用Element的新方法）
  • 这的代码设计，明显违背了开闭原则
  • 这时，可以考虑使用访问者（visitor）模式，达到定义一个新的操作而不修改现有对象结构的目的
  • visitor模式属于行为设计模式，有两个重要方法：
    • Element中的accept(visitor)方法：可以接收不同类型的访问者（visitor），并在方法中执行visitor.visit(this)
    • Visitor中的visit(concreteElement)方法：访问具体的Element，实现对Element的操作逻辑；当需要为Element引入的新操作时，只需要新增具体的Visitor类
    • 在accept()方法中执行visitor.visit(this)，巧妙地将Visitor与Element关联起来，实现了double dispatch
  • 从上面的描述不难发现：visitor模式满足开闭原则，实现了操作逻辑与被操作对象的分离
  • 自己对double dispatch ：
    • dispatch 1：通过element.accept(visitor)，将visitor dispatch给element
    • dispatch 2：通visitor.visit(this)，将element dispatch给visitor。至此，visitor便可以根据对element执行特定操作
    • 相比直接调用element.operation()，这样的调用逻辑可以称为double dispatch

4.2 UML图

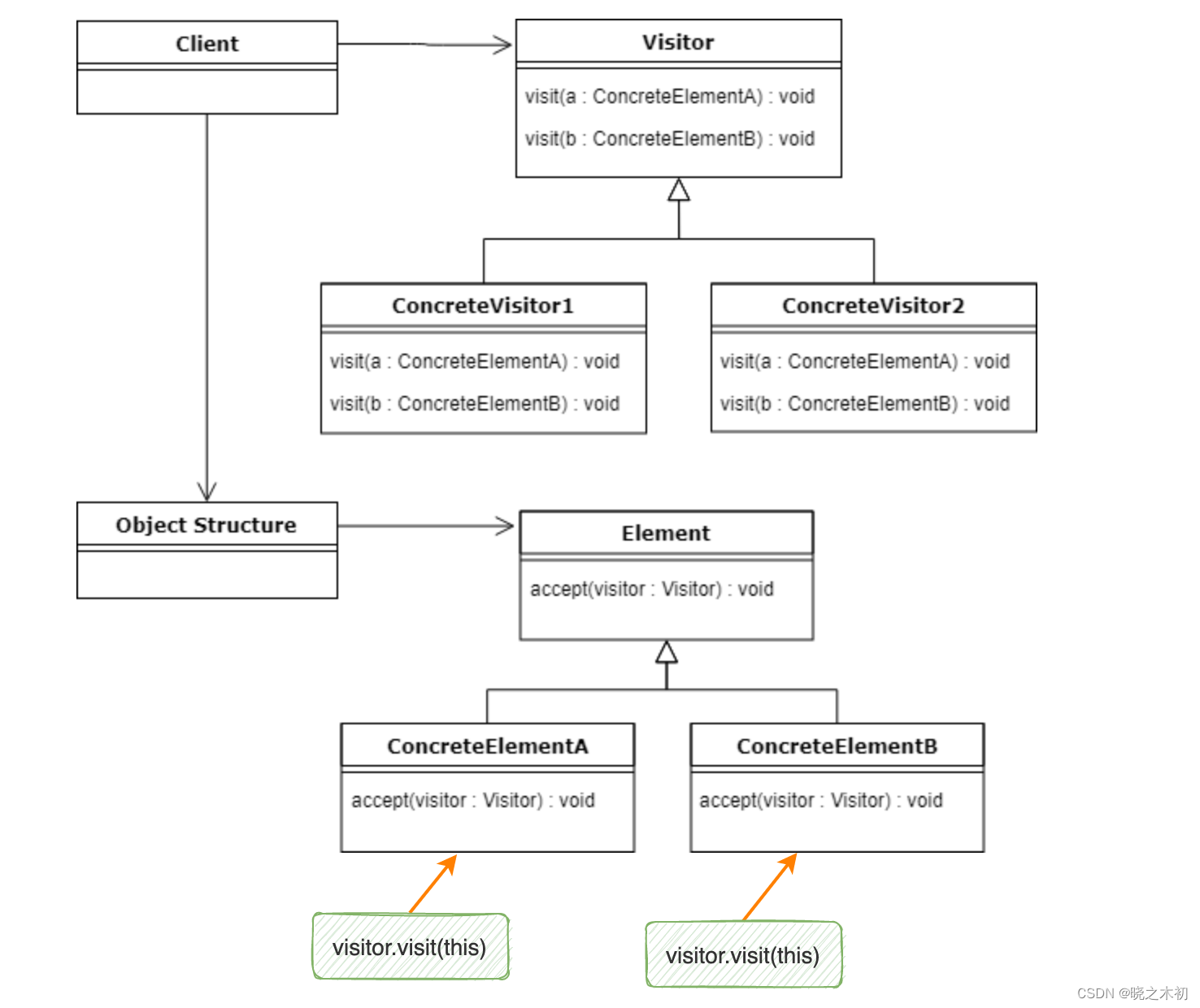

  • visitor模式的UML图如下：

  • Client：client是visitor模式中类的消费者，它负责将visitor对象注入到复合对象（Object Structure）中

  • Object Structure： 遍历自身包含的Element对象，通过调用Element对象的accept()方法，将visitor对象作用于每个Element

    • 自己实现的卤肉店收银程序代码中，并未明显体现对Element对象的遍历
    • 关于visitor模式的示例代码中，这点非常明显
      public void accept(Visitor v) {
    for (Element e : this.elements) {
        e.accept(v);
    }
}

  • Visitor：接口或抽象类，为复合对象中的每个Element定义了对应的visit(element)方法

  • ConcreteVisitor : 对于不同类型的visitor，必须实现Visitor中的visit()方法，在visit()方法中定义对Element对象的操作逻辑

  • Element：接口或抽象类，内含一个接受visitor的accept(visitor)方法，是visitor访问Element对象的入口

  • ConcreteElement：具体的Element，必须实现Element中的accept()方法，通过this关键字（visitor.visit(this)）将自身传递给visitor的visit()方法，从而实现double dispatch

4.3 优缺点

4.3.1 优点

  • 将操作逻辑与被操作对象（Element）分离，使得新增操作无需修改已有的Element，符合开闭原则
  • 对Element引入新操作时，只需要新增对应的Visitor类，具有很好的扩展性

4.3.2 缺点

  • 当新增Element时，代码维护变得困难，还违背了开闭原则
    • 修改已有的Visitor类，以添加处理新Element的visit()方法
    • 如果存在很多Visitor类，这样将是一项十分繁重的工作
  • Visitor直接访问Element，使得Element的相关业务逻辑暴露给了所有的visitor，违背了迪米特原则
  • 为了实现对不同Element的区别对待，直接访问具体类，而非接口或抽象类，违反了依赖倒置原则

5. 后记
