蓝牙双向通讯【可自定义协议】SDK

一、简介：

    此文档主要是介绍蓝牙双向通讯sdk的调用方法以及蓝牙双向传输的核心功能逻辑，用户可以根据需要自定义协议进行蓝牙双向通讯

二、SDK接入步骤：

    1: 增加sdk库依赖：

        a)libs文件夹下增加sdk依赖库

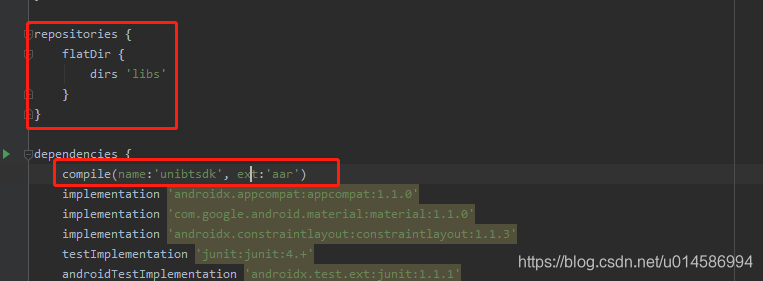

        b)应用app目录下gradle文件增加如下代码：





    2：权限申请

//要申请的权限

private String[] mPermissions = {Manifest.permission.BLUETOOTH, Manifest.permission.BLUETOOTH_ADMIN,

Manifest.permission.ACCESS_COARSE_LOCATION, Manifest.permission.ACCESS_FINE_LOCATION};

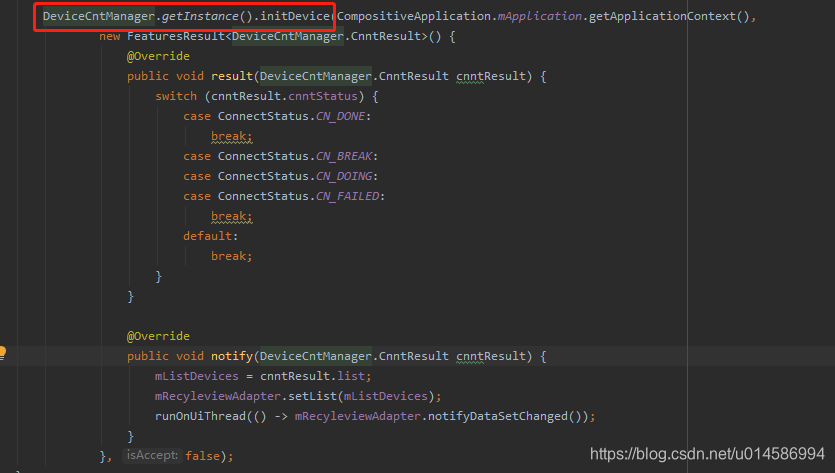

   3: 蓝牙基本信息初始化：

   a)参数：

   参数1. 上下文环境

   参数2. 回调callback

   参数3.是否是作为被连接端（true ？ 被连接端 ：连接端）

   b)callback回调

      callback result -> 获取初始化默认蓝牙连接的状态

      callback notify -> 获取实时可搜索到的蓝牙设备信息

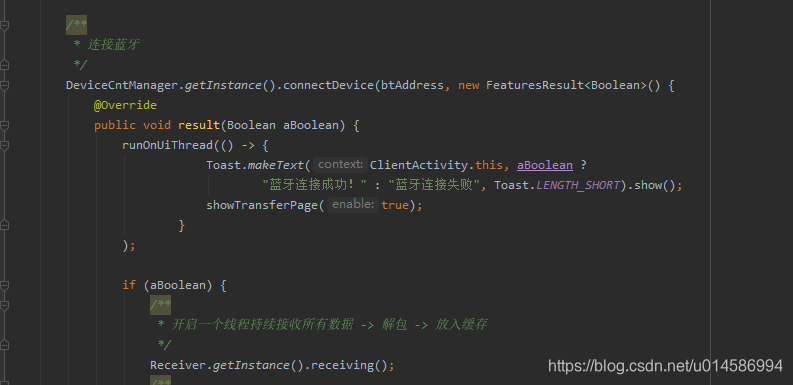

    4: 蓝牙连接：

     a) 参数

         参数1：蓝牙Mac地址，可从上面方法的列表项获取

         参数2：回调callback【蓝牙连接成功与否】



    5: 蓝牙数据接收

      5.1【蓝牙设备作为主动连接端】

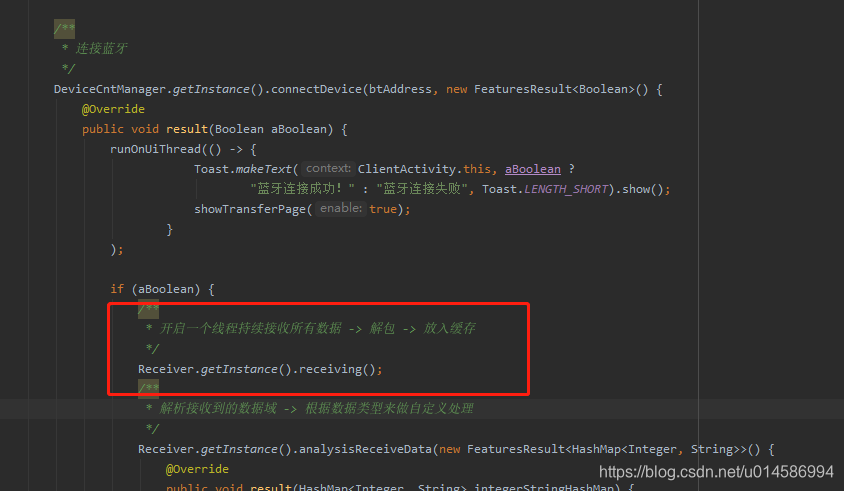

          a)串口持续接收所有数据【前提是蓝牙连接成功】

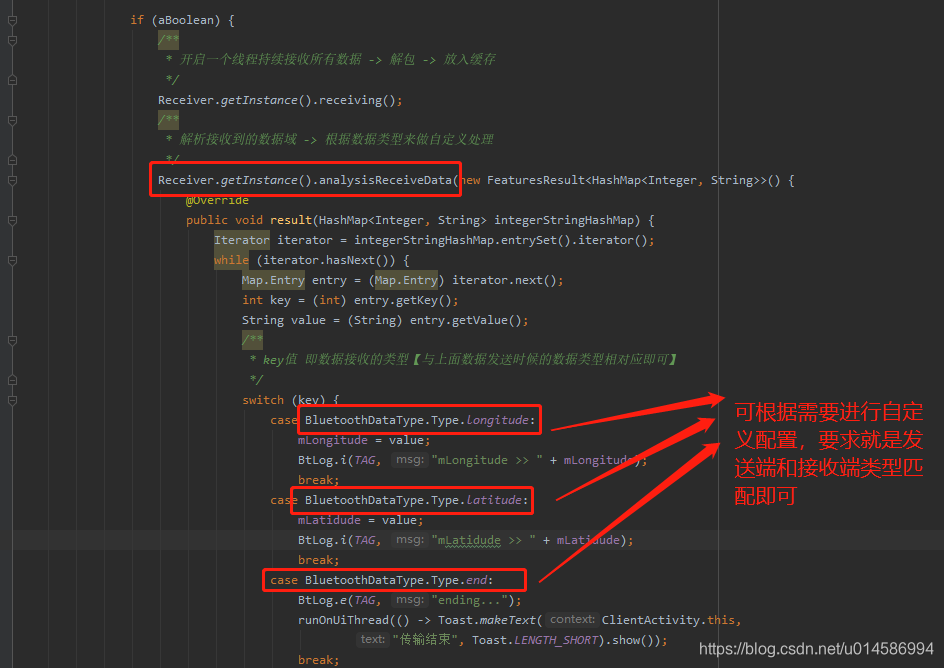

           b) 解析有效数据【数据域】--> 数据类型可自定义

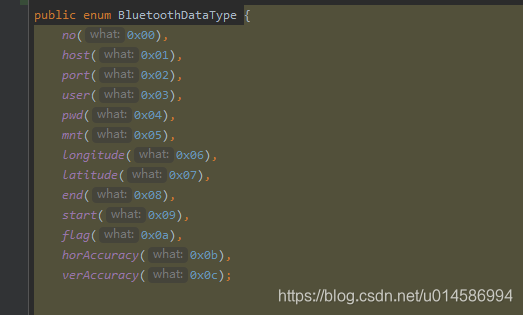

         c)有效数据的传输类型【根据需要自定义】，例如，如下这样形式：



5.2:【 蓝牙设备作为被连接端】

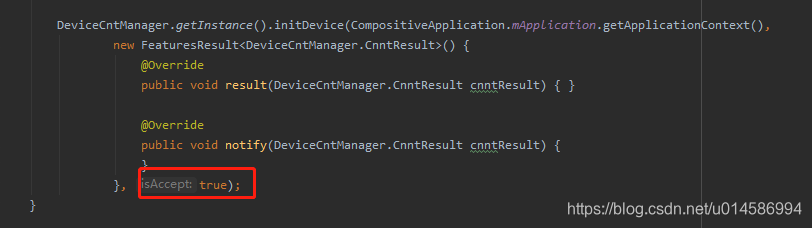

  a) 初始化方法最后一个参数要传入true

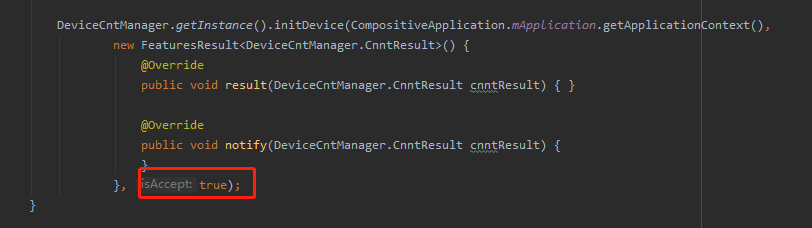

  b) 蓝牙被连接【方法和5.1不一样，但回调里面的处理(5.1.a/5.1.b/5.1.c)一致】



7: 蓝牙数据发送：

  a)参数

     参数1：需要发送的数据【String类型】

     参数2：发送数据传输的类型【自定义】【和上面接收端的类型相互协定匹配好即可】

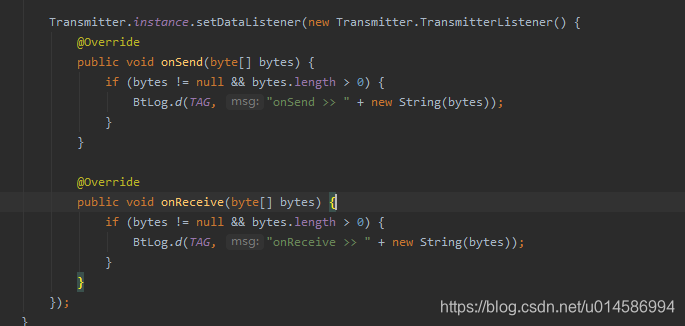

    b) 数据源的监听：【可不加】【方便调试】



三、Sdk核心功能介绍：

   Sdk核心功能主要包含：蓝牙设备获取、蓝牙连接、蓝牙数据发送（封包）、蓝牙数据接收（解包）

   1.蓝牙设备获取：

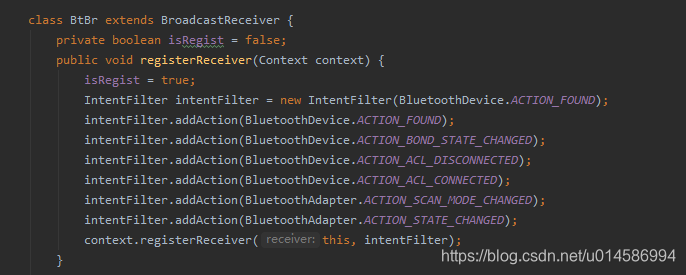

     a)注册蓝牙相关的广播

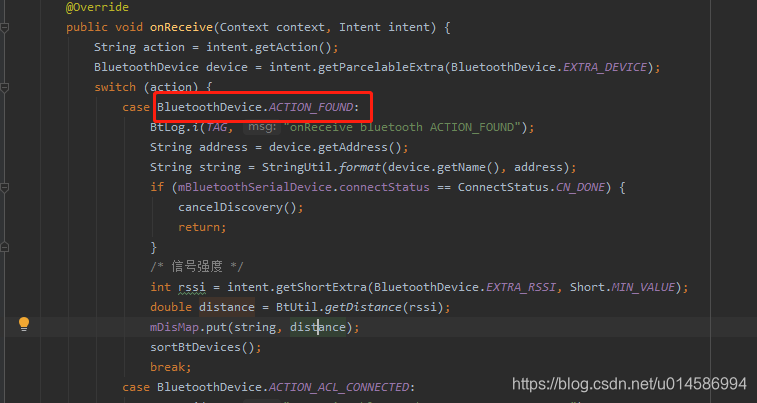

    b) 监听 BluetoothDevice. ACTION_FOUND



 2.蓝牙连接：

    android 蓝牙之间可以通过SDP协议建立连接进行通信，通信方式类似于平常使用socket。

   蓝牙连接分为连接端和被连接端，这两边的处理有一定区别：

   a)连接端：

    关键在于获取BluetoothSocket，而不同平台或不同芯片厂商的获取方式有一定区别，但无外乎以下两种：

    (1）mBtSocket = bluetoothDevice.createInsecureRfcommSocketToServiceRecord(uuid);

  （2）mBtSocket = (BluetoothSocket) bluetoothDevice.getClass().getMethod(

                        "createRfcommSocket",new Class[]{int.class}).invoke(bluetoothDevice, 1);

   除此之外，socket的连接方法需要放到新的线程处理，不然会有很大概率被串口占用，导致连接失败



 下面是蓝牙连接方法：



b)被连接端【或服务端】：

   需要注意被连接端与连接端的处理机制有所区别，被连接端的蓝牙的socket获取方法如下：

{

   BluetoothAdapter中提供了两种创建BluetoothServerSocket 方式，

   如下注释的为创建安全的RFCOMM Bluetooth socket，该连接是安全的需要进行配对。

   而通过listenUsingInsecureRfcommWithServiceRecord创建的

   RFCOMM Bluetooth socket是不安全的，连接时不需要进行配对。

     其中的uuid需要服务器端和客户端进行统一

}



mServerSocket通过accept()等待客户端的连接（阻塞），直到连接成功或失败。

最终需要拿到的是上图的mBtSocket.

 3.蓝牙数据发送：

    蓝牙发送的核心在于拿到蓝牙连接成功后的Socket,然后获取输入、输出流。

    通过输入流的write方法进行写入；

    但为了数据的合理解析，需要增加封包的过程【与解包相对应】；

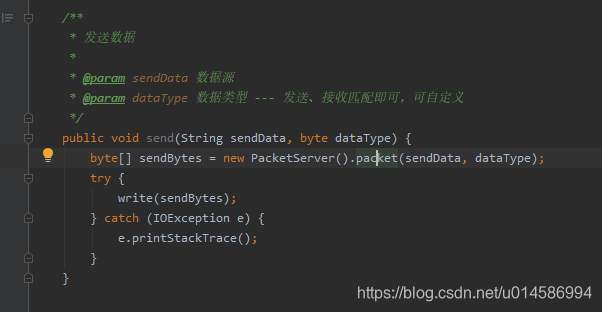

    a)发送接口方法：



    b)封包：

 封包就是将数据源通过和接收端商量协定好规则，根据一定的格式进行数据封装

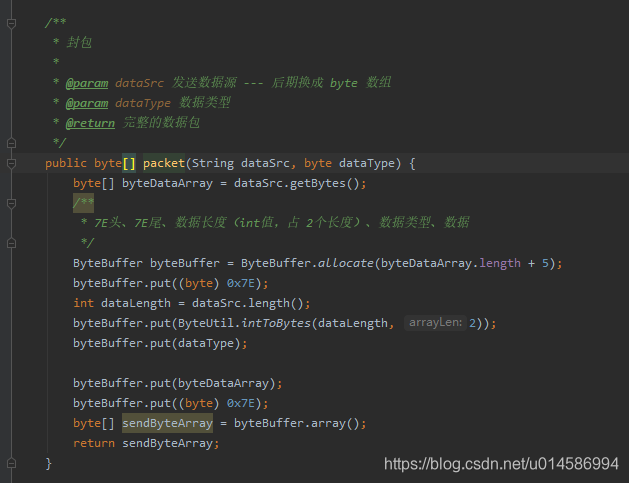

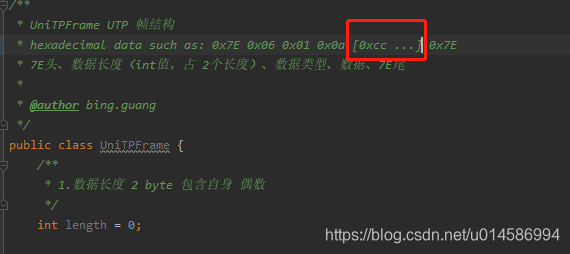

封包方法：【7E头、数据长度（占两个字节）、数据类型、数据域、7E尾】



 4.蓝牙数据接收：

   通过输入流的read方法进行写入,通过协议规则进行解包【与封包相对应】；

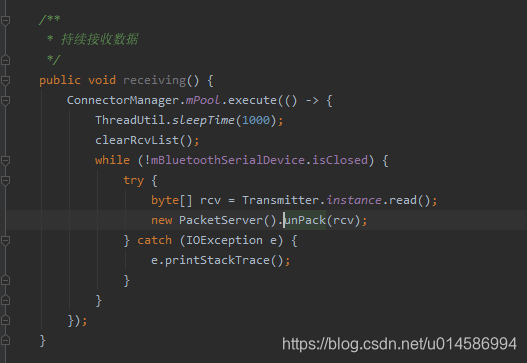

  a)接收接口方法：

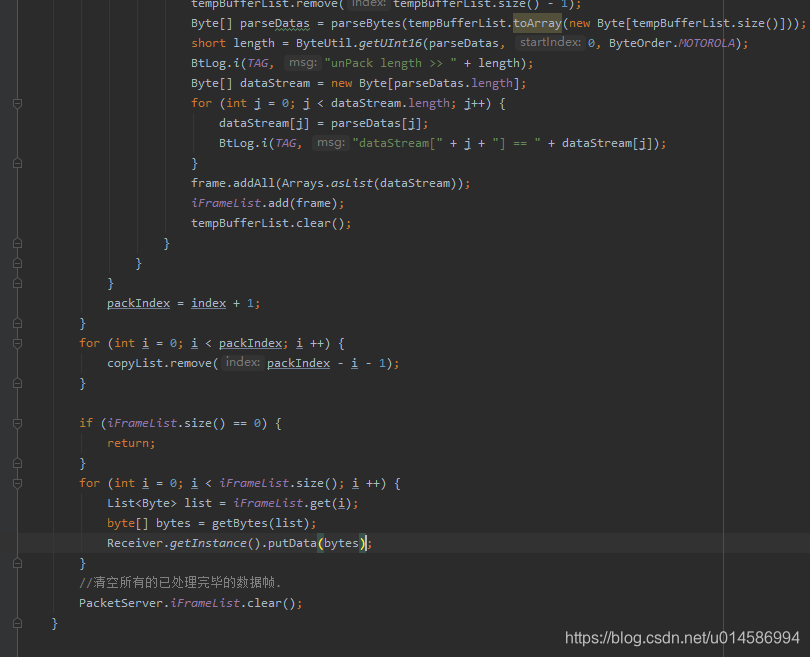

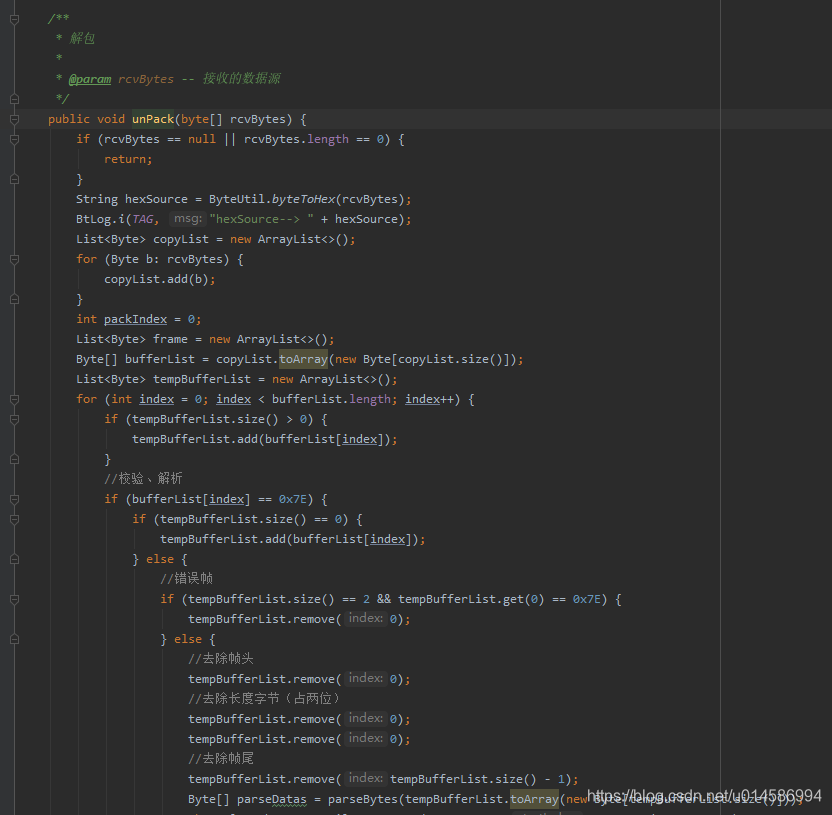

   b)解包方法：【最终解析出数据域以及数据类型】





   c)数据域解析

    最终释放一个<key，value>的哈希值给用户，用户通过协议规则通过数据类型进行解析有效数据：

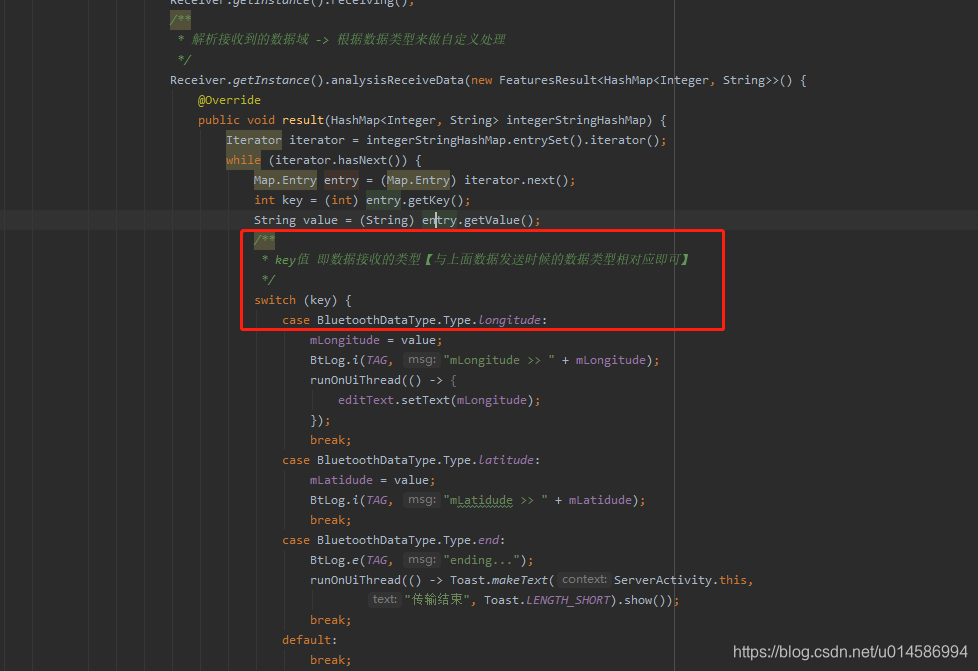

    d) 根据数据类型处理有效数据：



demo 以及 sdk下载链接：

链接： https://pan.baidu.com/s/1RL2EMKi253TYXmgOTxnMYw
提取码：x4f9
