计算机网络 实验七 路由器与静态路由配置

实验目的

1、 掌握交换机和路由器的连接方法
2、 掌握路由器常用配置命令
3、 掌握静态路由/RIP路由配置方法

实验环境

华为S3900交换机2台、PC机4台、Quidway AR2800路由器2台。
Console线缆1条，双绞线若干。IP地址若干（可使用私有IP）。

实验内容

1、 配置交换机VLAN，并划分以太网端口；
2、 配置路由器端口之间光纤链路；
3、 配置每台路由器的静态路由；
4、 配置每台路由器的本地路由；
5、 连接PC，配置PC端IP属性，验证配置是否成功。

实验步骤

1、打开 Wireshark 程序执行抓包，访问深大外网网站 https://www.szu.edu.cn/。
2、抓包并分别分析 DNS、HTTP、TCP、UDP 数据包。
3、结合层次结构，截图给出各协议的封装和含义。
4、给出 TCP、UDP、IP 和 EthernetII 协议头部大小，结合抓取的数据包分析有效载荷

实验结果

  将主机网线接入交换机和路由器Console口，配置参数即可进入超级终端。
  输入账号密码和sys指令，进入系统视图。

1. 配置交换机Vlan

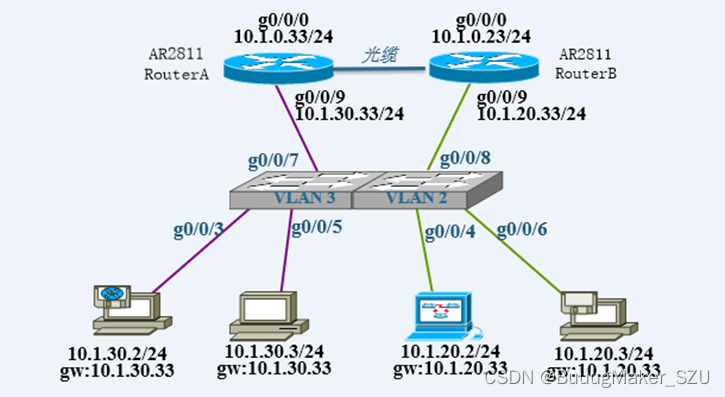

  如图所示，将PC机和路由分别接到交换机的各个端口，然后将路由器的两个 g0/0/0 端口使用光缆连线。

1.1 创建Vlan

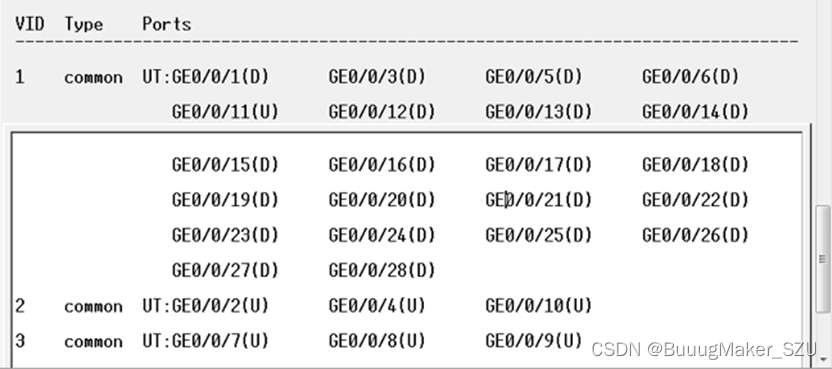

  ① 建立vlan2，分配端口g0/0/2、g0/0/4、g0/0/10；
  ② 建立vlan3，分配端口g0/0/7、g0/0/8、g0/0/9；
  ③ 为端口2、4、7、8连接不同主机，为端口9、10连接不同路由器。
  如图 1所示，

1.2 为Vlan分配IP地址

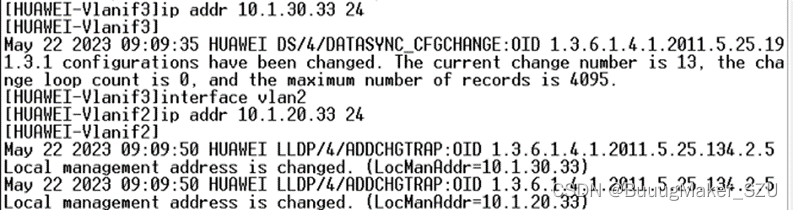

  使用IP addr指令为Vlan2和Vlan3分配不同IP地址。
  Vlan2：10.1.20.33 24 Vlan3：10.1.30.33 24

2 配置路由器 (以A为例)

  首先将两台路由器的端口0使用光缆连接，然后将端口9与交换机连接。
  然后进入路由器的终端，使用Reset saved-configuration指令清除原有配置。

2.1 设置IP地址

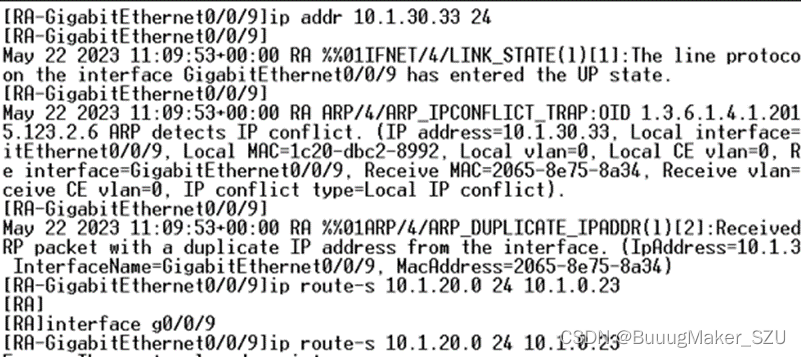

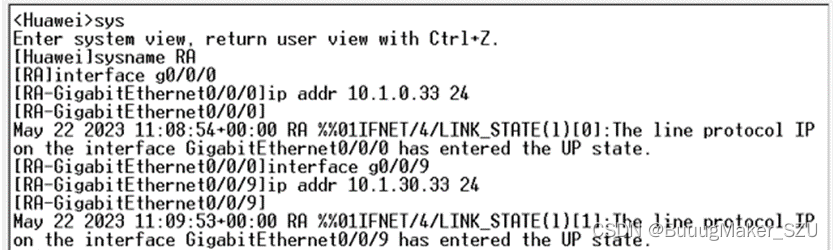

  为路由器的端口0设置IP地址10.1.0.33 24. 端口9设置IP地址10.1.30.33 24.

2.2 设置交换机的静态路由

  通过配置静态路由表的方式，指定路由器端口的下一跳，从而转发通信。
  Ip route-s 10.1.20.0 24 10.1.0.23 设置到网络10.1.20.0的静态路由
  Ip route-s 10.1.30.0 24 g0/0/9 设置到网络10.1.30.0的直接路由

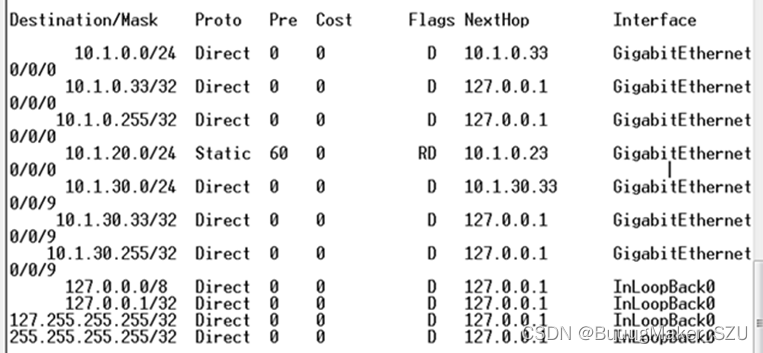

  使用display ip routing-table 查看路由器中路由配置信息，确认配置准确无误。

3 测试网络连通性

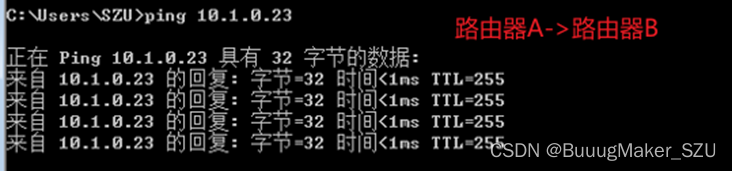

  使用Ping命令检测路由器、不同Vlan间是否连通。
  ① 路由器之间实现连通。
  ② 相同Vlan、不同Vlan的PC机实现连通。

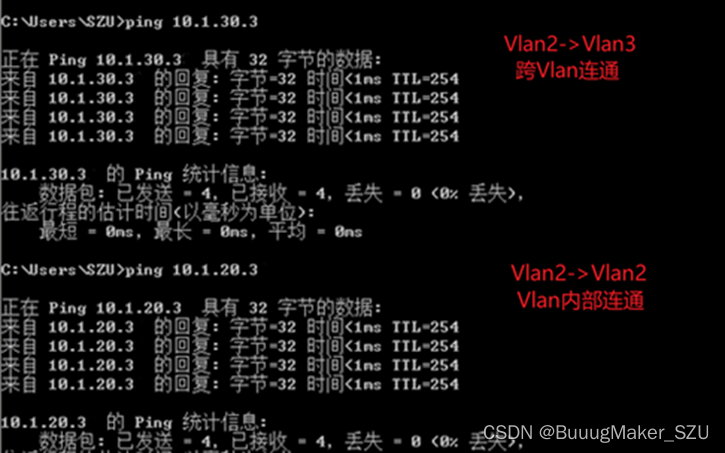

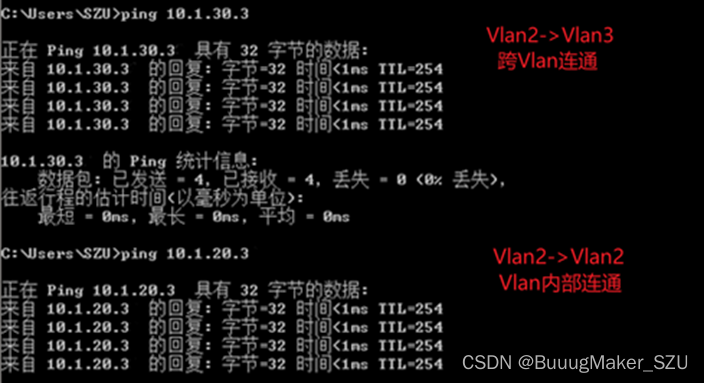

  如图 3、图 4所示，经过路由器和静态路由配置，不同Vlan的不同PC机之间也能通过路由器转发而实现连通。
  由于操作失误，Tracert命令截图没保存到，结果大致是Vlan2 PC->路由器B->路由器A->Vlan3 PC的逐步跳转。

实验结果

  ① 路由器之间实现连通。

  ② 相同Vlan、不同Vlan的PC机实现连通。

实验小结

总结：

  本次实验是关于华为路由器基本功能和静态路由配置的实验。
  在实验中，我通过配置路由器和静态路由表，实现了跨网络的PC机的网络跳转与通信功能。

  通过本次实验，我学习了交换机和路由器的连接，掌握路由器常用配置命令和静态路由配置方法，学会了如何利用路由器实现不同网络的连通，提高了我对计算机网络知识理解和实践能力。

心得：

  实验过程中，出现配置完成不能连通的情况，经检查发现是交换机对路由器端口的Vlan划分出错，修改后连通正常。
  要善于使用display current-configuration、display ip routing-table、display interface等命令工具检查路由器和交换机当前配置信息，以排除配置错误。
