Docker能为我们提供很强大和灵活的网络能力，很大程度上要归功于与iptables的结合。在使用时，你可能没有太关注到 iptables在其中产生的作用，这是因为Docker已经帮我们自动的完成了相关的配置。
iptables在Docker中的应用主要是用于网络流量控制和安全控制。可以使用iptables规则来限制Docker容器的网络访问，以及将外部流量重定向到Docker容器。
docker的daemon进程有个--iptables的参数，可以使用它来控制是否要自动启用iptables规则的，默认已经设置成了开启（true）。所以通常我们不会过于关注到它的工作。
$ dockerd --help |grep iptables
--iptables Enable addition of iptables rules (default true)
本文中，为了避免环境的干扰，我将使用DinD(docker in docker)的环境来进行介绍，可通过如下方式启动该环境：
$ sudo docker run --rm -d --privileged docker:dind
关闭Docker的iptables支持
在启动一个Docker daemon时关闭iptables支持，将--iptables参数设置为false。
$ sudo docker run --rm -d --privileged docker:dind dockerd --iptables=false
f43d990164ef66401f7424364bcf85e6506e2f1419f146b940c2cd01a6463485
$ sudo docker container exec -it f4 iptables -t filter -nvL --line-numbers
Chain INPUT (policy ACCEPT 0 packets, 0 bytes)
num pkts bytes target prot opt in out source destination
Chain FORWARD (policy ACCEPT 0 packets, 0 bytes)
num pkts bytes target prot opt in out source destination
Chain OUTPUT (policy ACCEPT 0 packets, 0 bytes)
num pkts bytes target prot opt in out source destination
$ sudo docker container exec -it f4 iptables -t nat -nvL --line-numbers
Chain PREROUTING (policy ACCEPT 0 packets, 0 bytes)
num pkts bytes target prot opt in out source destination
Chain INPUT (policy ACCEPT 0 packets, 0 bytes)
num pkts bytes target prot opt in out source destination
Chain OUTPUT (policy ACCEPT 0 packets, 0 bytes)
num pkts bytes target prot opt in out source destination
Chain POSTROUTING (policy ACCEPT 0 packets, 0 bytes)
num pkts bytes target prot opt in out source destination
可以看到，当docker的daemon加了--iptables=false的参数时，默认没有任何规则的输出。
可以使用iptables-save命令将iptables的规则转储到stdout中，更方便查看：
$ iptables-save
*mangle
:PREROUTING ACCEPT [15992:2680378]
:INPUT ACCEPT [3831:436980]
:FORWARD ACCEPT [576:134155]
:OUTPUT ACCEPT [2486:235970]
:POSTROUTING ACCEPT [2931:348259]
COMMIT
*raw
:PREROUTING ACCEPT [6:348]
:OUTPUT ACCEPT [4:312]
COMMIT
*filter
:INPUT ACCEPT [82:4720]
:FORWARD ACCEPT [0:0]
:OUTPUT ACCEPT [49:4028]
COMMIT
*nat
:PREROUTING ACCEPT [0:0]
:INPUT ACCEPT [0:0]
:OUTPUT ACCEPT [0:0]
:POSTROUTING ACCEPT [0:0]
COMMIT
开启Docker的iptables支持
在启动一个Docker的daemon时不指定--iptables选项，因为默认就是true。
$ sudo docker run --rm -d --privileged docker:dind dockerd
5a236c0f17f58e71a4ac7a073b224b1d26f29daea07508a383f0dc561cf0644f
$ sudo docker container exec -it 5a iptables -t nat -nvL --line-numbers
Chain PREROUTING (policy ACCEPT 0 packets, 0 bytes)
num pkts bytes target prot opt in out source destination
1 0 0 DOCKER 0 -- * * 0.0.0.0/0 0.0.0.0/0 ADDRTYPE match dst-type LOCAL
Chain INPUT (policy ACCEPT 0 packets, 0 bytes)
num pkts bytes target prot opt in out source destination
Chain OUTPUT (policy ACCEPT 0 packets, 0 bytes)
num pkts bytes target prot opt in out source destination
1 0 0 DOCKER 0 -- * * 0.0.0.0/0 !127.0.0.0/8 ADDRTYPE match dst-type LOCAL
Chain POSTROUTING (policy ACCEPT 0 packets, 0 bytes)
num pkts bytes target prot opt in out source destination
1 0 0 MASQUERADE 0 -- * !docker0 172.18.0.0/16 0.0.0.0/0
Chain DOCKER (2 references)
num pkts bytes target prot opt in out source destination
1 0 0 RETURN 0 -- docker0 * 0.0.0.0/0 0.0.0.0/0
$ sudo docker container exec -it 5a iptables -t filter -nvL --line-numbers
Chain INPUT (policy ACCEPT 0 packets, 0 bytes)
num pkts bytes target prot opt in out source destination
Chain FORWARD (policy ACCEPT 0 packets, 0 bytes)
num pkts bytes target prot opt in out source destination
1 0 0 DOCKER-USER 0 -- * * 0.0.0.0/0 0.0.0.0/0
2 0 0 DOCKER-ISOLATION-STAGE-1 0 -- * * 0.0.0.0/0 0.0.0.0/0
3 0 0 ACCEPT 0 -- * docker0 0.0.0.0/0 0.0.0.0/0 ctstate RELATED,ESTABLISHED
4 0 0 DOCKER 0 -- * docker0 0.0.0.0/0 0.0.0.0/0
5 0 0 ACCEPT 0 -- docker0 !docker0 0.0.0.0/0 0.0.0.0/0
6 0 0 ACCEPT 0 -- docker0 docker0 0.0.0.0/0 0.0.0.0/0
Chain OUTPUT (policy ACCEPT 0 packets, 0 bytes)
num pkts bytes target prot opt in out source destination
Chain DOCKER (1 references)
num pkts bytes target prot opt in out source destination
Chain DOCKER-ISOLATION-STAGE-1 (1 references)
num pkts bytes target prot opt in out source destination
1 0 0 DOCKER-ISOLATION-STAGE-2 0 -- docker0 !docker0 0.0.0.0/0 0.0.0.0/0
2 0 0 RETURN 0 -- * * 0.0.0.0/0 0.0.0.0/0
Chain DOCKER-ISOLATION-STAGE-2 (1 references)
num pkts bytes target prot opt in out source destination
1 0 0 DROP 0 -- * docker0 0.0.0.0/0 0.0.0.0/0
2 0 0 RETURN 0 -- * * 0.0.0.0/0 0.0.0.0/0
Chain DOCKER-USER (1 references)
num pkts bytes target prot opt in out source destination
1 0 0 RETURN 0 -- * * 0.0.0.0/0 0.0.0.0/0
可以看到，它比刚才关闭iptables支持时多了几条链：
- DOCKER
- DOCKER-ISOLATION-STAGE-1
- DOCKER-ISOLATION-STAGE-2
- DOCKER-USER
以及增加了一些转发规则，以下将具体介绍。
DOCKER-USER链
在上述新增的几条链中，我们先来看最先生效的DOCKER-USER 。
filter表中FORWARD链的第一条规则是：
-A FORWARD -j DOCKER-USER
这表示流量进入FORWARD链后，所有的流量直接进入到DOCKER-USER链。
而filter表中DOCKER-USER链中的规则是：
-A DOCKER-USER -j RETURN
这表示流量进入DOCKER-USER链处理后，（如果无其他处理）可以再RETURN回原先的链，进行后续规则的匹配。
这其实是Docker预留的一个链，供用户来自行配置的一些额外的规则的。
Docker默认的路由规则是允许所有客户端访问的，如果你的Docker服务运行在公网，或者你希望避免Docker中容器被局域网内的其他客户端访问，那么你需要在这里添加一条规则。
比如, 你仅仅允许192.168.1.100访问，但是要拒绝其他客户端访问：
$ sudo iptables -A DOCKER-USER -i eth0 ! -s 192.168.1.100 -j DROP
这个规则表示将源IP不是192.168.1.100的流量全部丢失。
此外，Docker在重启之类的操作时候，会进行iptables相关规则的清理和重建，但是DOCKER-USER链中的规则可以持久化，不受影响。
DOCKER-ISOLATION-STAGE-1/2链
filter表中的DOCKER-ISOLATION-STAGE-1和DOCKER-ISOLATION-STAGE-2这两条链作用类似，这里一起进行介绍。
先来看一个例子：
// 创建一个自定义网络mynetwork
$ sudo docker network create mynetwork
// box1容器运行在默认的网络下
$ sudo docker container run --rm -d --name box1 busybox /bin/sh -c "while true; do sleep 3600; done"
// box2和box3运行在自定义的网络mynetwork下
$ sudo docker container run --rm -d --name box2 --network mynetwork busybox /bin/sh -c "while true; do sleep 3600; done"
$ sudo docker container run --rm -d --name box3 --network mynetwork busybox /bin/sh -c "while true; do sleep 3600; done"

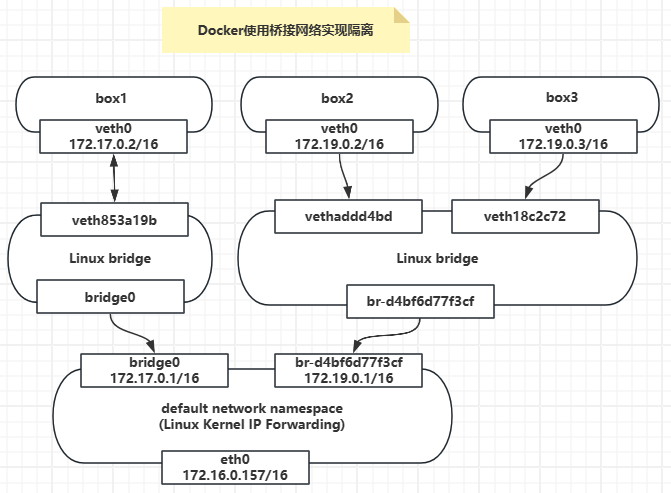

部署示意图如下：
在box2中访问box3，可以访问：
$ sudo docker container exec -it box2 ping 172.19.0.3 -c 3
PING 172.19.0.3 (172.19.0.3): 56 data bytes
64 bytes from 172.19.0.3: seq=0 ttl=64 time=0.077 ms
64 bytes from 172.19.0.3: seq=1 ttl=64 time=0.301 ms
64 bytes from 172.19.0.3: seq=2 ttl=64 time=0.196 ms
--- 172.19.0.3 ping statistics ---
3 packets transmitted, 3 packets received, 0% packet loss
round-trip min/avg/max = 0.077/0.191/0.301 ms
在box2中访问box1，不可以访问：
$ sudo docker container exec -it box2 ping 172.17.0.2 -c 3
PING 172.17.0.2 (172.17.0.2): 56 data bytes
--- 172.17.0.2 ping statistics ---
3 packets transmitted, 0 packets received, 100% packet loss
可以看到，如果是相同network的容器是可以ping成功的，但如果是不同network的容器则不能ping通。
那么两个network之间不能通信是怎么进行隔离的呢？这就是filter表中的DOCKER-ISOLATION-STAGE-1和DOCKER-ISOLATION-STAGE-2这两条链的功劳。
当我们创建一个新的network时，系统层面会创建一个新的bridge端口br-d4bf6d77f3cf，再加上默认创建的bridge端口docker0，系统的bridge接口列表如下：
$ ip addr show type bridge
3: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
link/ether 02:42:15:94:c0:42 brd ff:ff:ff:ff:ff:ff
inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
valid_lft forever preferred_lft forever
13: br-d4bf6d77f3cf: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
link/ether 02:42:d0:f6:09:f1 brd ff:ff:ff:ff:ff:ff
inet 172.19.0.1/16 brd 172.19.255.255 scope global br-d4bf6d77f3cf
valid_lft forever preferred_lft forever
流量接着会进入filter表FORWARD链中的第二条规则：
-A FORWARD -j DOCKER-ISOLATION-STAGE-1
这表示流量进入FORWARD链后，所有的流量直接进入到DOCKER-ISOLATION-STAGE-1链。
再来看filter表中DOCKER-ISOLATION-STAGE-1链中的规则：
-A DOCKER-ISOLATION-STAGE-1 -i br-d4bf6d77f3cf ! -o br-d4bf6d77f3cf -j DOCKER-ISOLATION-STAGE-2
-A DOCKER-ISOLATION-STAGE-1 -i docker0 ! -o docker0 -j DOCKER-ISOLATION-STAGE-2
-A DOCKER-ISOLATION-STAGE-1 -j RETURN
第一条规则表示从接口br-d4bf6d77f3cf进入但是不从接口br-d4bf6d77f3cf出去的包会进入DOCKER-ISOLATION-STAGE-2链。
第二条规则和第一条规则类似，表示从接口docker0进入但是不从接口docker0出去的包会进入DOCKER-ISOLATION-STAGE-2链。
第三条规则表示再RETURN回原先的链，进行后续规则的匹配，进入这条规则可能有三种情况：
- 包从
br-d4bf6d77f3cf进也从br-d4bf6d77f3cf出，表示同在my-network网络中 - 包从
docker0进也从docker0出，表示同在默认的bridge网络中 - 包从主机的其他接口进入，不经过docker创建的接口
接下来看filter表中DOCKER-ISOLATION-STAGE-2链中的规则：
-A DOCKER-ISOLATION-STAGE-2 -o br-d4bf6d77f3cf -j DROP
-A DOCKER-ISOLATION-STAGE-2 -o docker0 -j DROP
-A DOCKER-ISOLATION-STAGE-2 -j RETURN
第一条规则表示从接口br-d4bf6d77f3cf出去的包直接丢弃，结合DOCKER-ISOLATION-STAGE-1链来看，就是让从接口docker0进入且从接口br-d4bf6d77f3cf出去的包的直接丢弃，使得docker0网络中的容器无法访问my-network网络中的容器。
第二条规则与第一条规则类似，表示从接口docker0出去的包直接丢弃，结合DOCKER-ISOLATION-STAGE-1链来看，就是让从接口br-d4bf6d77f3cf进入且从接口docker0出去的包的直接丢弃，使得br-d4bf6d77f3cf网络中的容器无法访问docker0网络中的容器。
第三条规则表示再RETURN回原先的链，进行后续规则的匹配，进入这条规则说明是docker内的容器访问外部网络（非Docker中的网络）。
Docker通过这两条链分为两个阶段对桥接网络进行了隔离，使得各个桥接网络直接无法通讯。
看到这里，你可能会问为什么要分两个阶段进行隔离？用一条链直接隔离行不行？
答案是行，一条链也能隔离，Docker很早的版本就是这样做的。
但是当时的实在超过30个network以后，就会导致Docker启动很慢。所以后来做了这个优化，将这部分的复杂度从O(N^2)降低到O(2N)，Docker就不再会出现启动慢的情况了。
DOCKER链
最后我们来看看DOCKER链，这是Docker中使用最为频繁的一个链，也是规则最多的链，但它却很好理解。通常情况下，如果不小心删掉了这个链的内容，可能会导致容器的网络出现问题，手动修复下，或者重启Docker均可解决。
filter表和nat表中都存在DOCKER链。
什么样的包会进入到filter表的DOCKER链呢？
-A FORWARD -o br-d4bf6d77f3cf -j DOCKER
-A FORWARD -o docker0 -j DOCKER
FORWARD链中请求目标接口是docker0、br-d4bf6d77f3cf, 那么跳转到DOCKER链处理，也就是包转发到docker创建的bridge接口时就会进入DOCKER链。
什么样的包会进入到nat表的DOCKER链呢？
-A PREROUTING -m addrtype --dst-type LOCAL -j DOCKER
-A OUTPUT ! -d 127.0.0.0/8 -m addrtype --dst-type LOCAL -j DOCKER
第一条规则表示如果包进入时请求的目标地址是本机的地址, 那么将请求转到DOCKER链处理。
第二条规则表示如果包出去时请求的目标地址不匹配127.0.0.0/8, 并且目标地址属于本机地址, 那么将请求跳转到 DOCKER链处理。
这里我们启动一个容器，并进行端口映射，来看看会有哪些变化。
$ sudo docker container run --rm -d --name httpd -p 8080:80 httpd
之后再次执行iptables-save，对比当前的结果与上次的差别：
filter表中的DOCKER链增加如下一条规则：
-A DOCKER -d 172.17.0.3/32 ! -i docker0 -o docker0 -p tcp -m tcp --dport 80 -j ACCEPT
这条规则表示对目标地址是172.17.0.3/32且不是从docker0进入的但从docker0出去的，目标端口是80的TCP协议则接收。
nat表中增加如下两条规则：
-A POSTROUTING -s 172.17.0.3/32 -d 172.17.0.3/32 -p tcp -m tcp --dport 80 -j MASQUERADE
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 8080 -j DNAT --to-destination 172.17.0.3:80
第一条规则表示为172.17.0.3上目标端口为80的流量执行MASQUERADE（SNAT）动作；
第二条规则表示在自定义的DOCKER链中，如果入口不是docker0并且目标端口是8080则进行DNAT动作，将目标地址转换为172.18.0.3:80。简单点来说，这条规则就是为我们提供了Docker容器端口转发的能力，将访问主机本地8080端口流量的目标地址转换为172.18.0.3:80。
