Fluent-EDEM耦合教程——2.耦合案例，去除晶圆表面颗粒物

前言：

本案例是做流体去除颗粒物的，所以要先在EDEM中生成颗粒物，再去耦合，如果没有这个需求 ，只是想尝试一下耦合的朋友，可以直接去看b站的视频【第3集】耦合前处理—建模_哔哩哔哩_bilibili，里面有很详细的耦合教程，不过教程里面有一个问题，导入到edem和fluent中的msh文件应该是两个文件，导入到edem中的msh文件入口和出口的命名是wall-inlet和wall-outlet，然后要重新保存一个meh文件，入口和出口的命名分别是inlet和outlet.。

本次耦合使用的软件如下：EDEM：2024.0，Fluent：2024 R1（与上期教程不同，换电脑了，所以耦合的文件也要重新编译，见以下教程：Fluent与EDEM耦合教程——1、耦合器编译-CSDN博客）

正式耦合前需要准备一个文件夹，名字就叫edem-fluent，然后里面再建两个小文件夹，分别叫做edem和fluent，把耦合器的整个文件夹（如下）复制到fluent文件夹中

接下来的耦合需要三步：1、建立三维模型，划分网格，2、EDEM设置，3、fluent设置并开始耦合

1、建立三维模型、划分网格

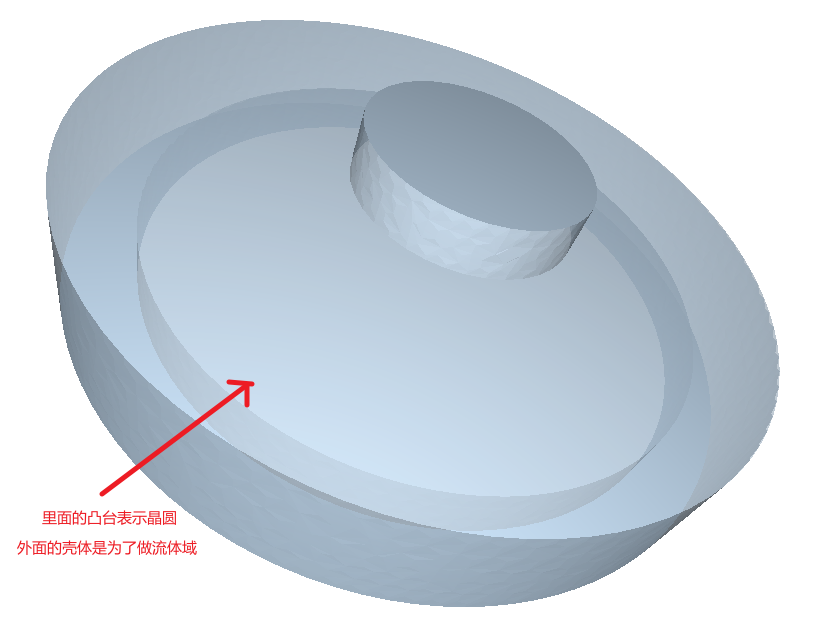

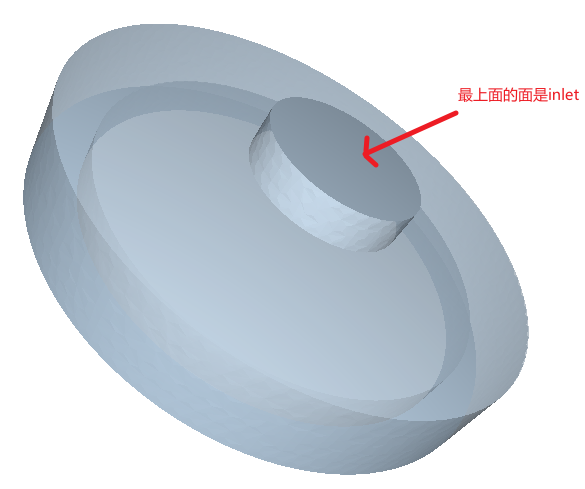

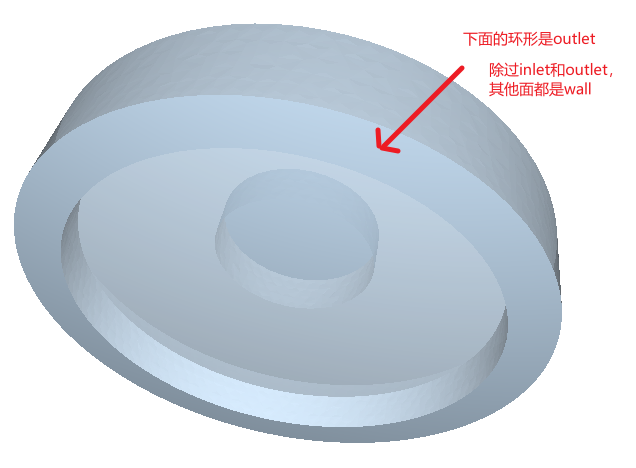

三维模型直接跟这个教程，【第3集】耦合前处理—建模_哔哩哔哩_bilibili我用的模型是别人的，建模和划分网格就省去了，这里只展示一下

2、EDEM设置

下面的edem操作比较简单，看不懂的朋友先学习一下edem的详细操作：EDEM仿真入门案例-晶圆表面颗粒物生成_edem颗粒生成后需要下一步工作想把生成的颗粒变成零秒-CSDN博客

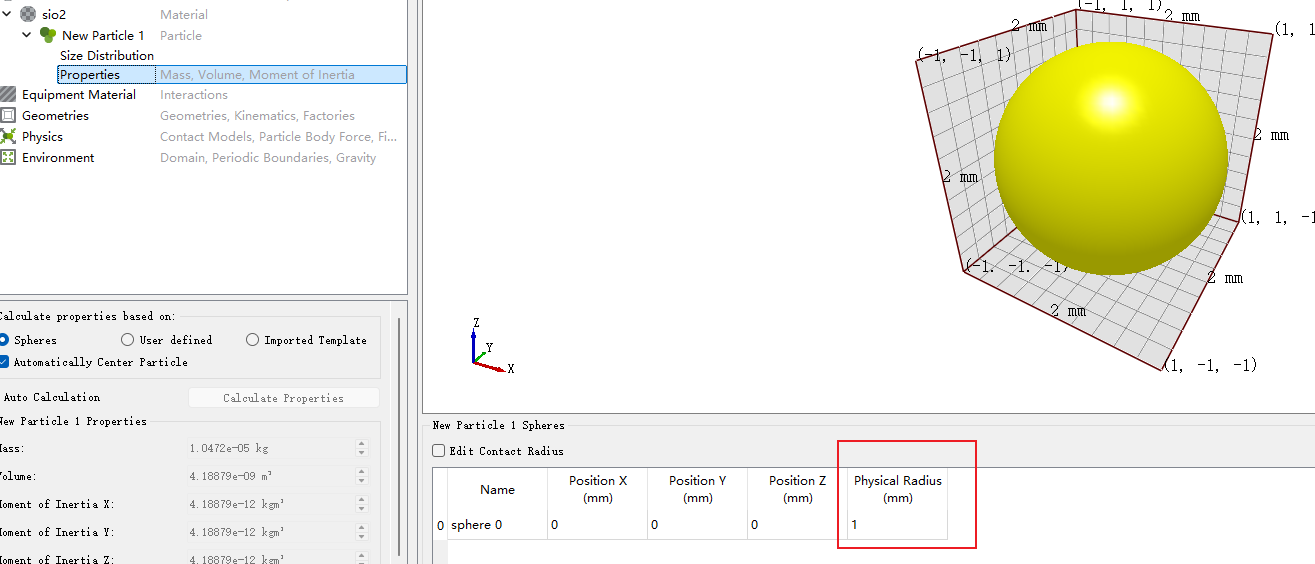

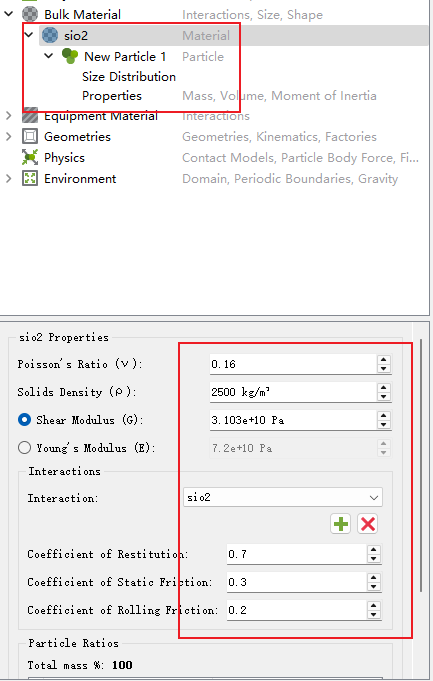

设置颗粒物材料是sio2，填入相关属性：

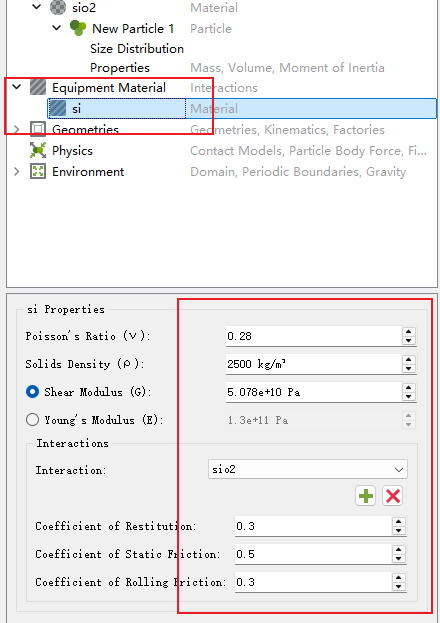

新建装备材料，填入相关属性：

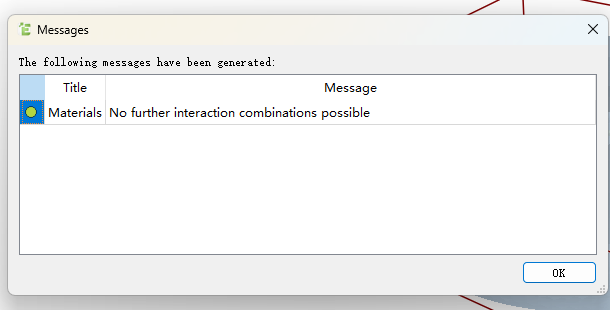

记得在颗粒物和装备材料的界面中，要点击绿色的➕号直到出现下面的界面:

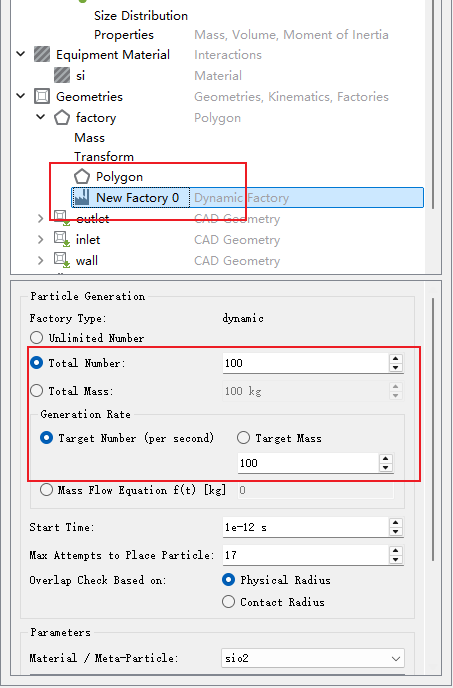

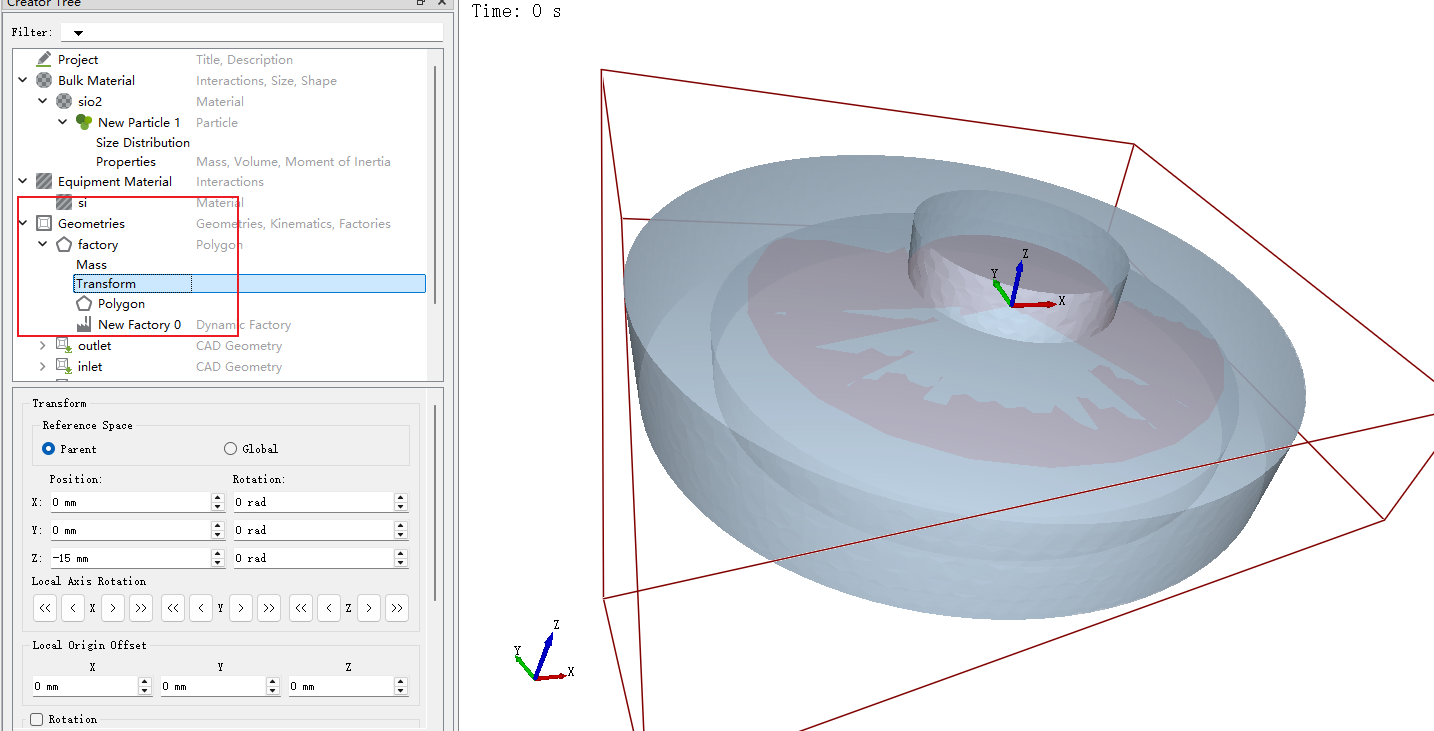

导入第一步划分网格后保存的msh文件，添加颗粒工厂，这里我生成100个颗粒

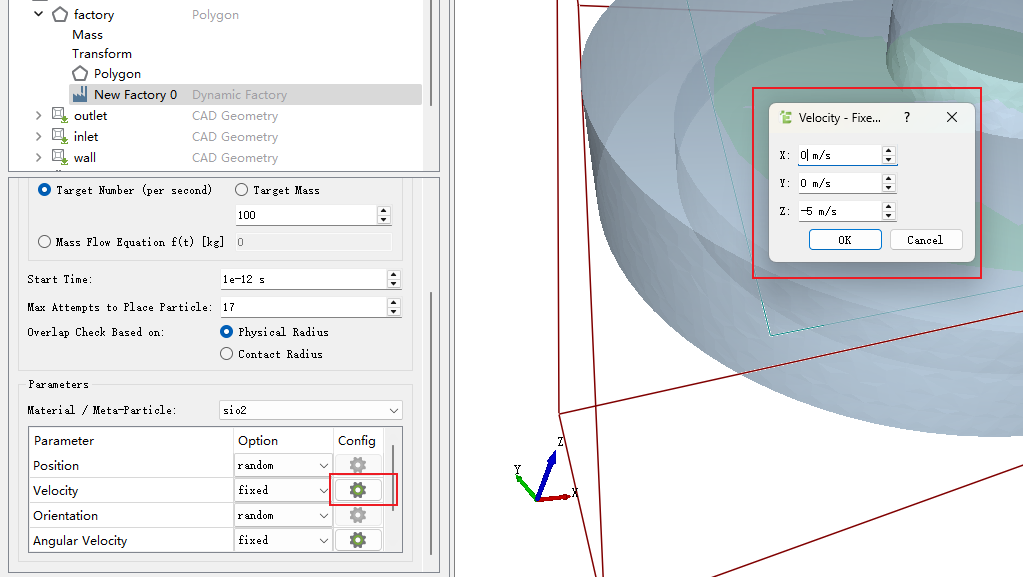

给颗粒添加初始速度

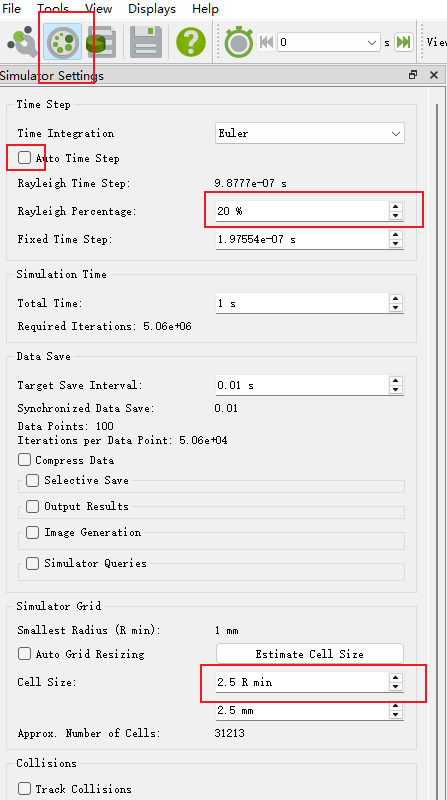

接触模型保持默认就好，接下来开始运行仿真，设置下面的参数：

开始运算，生成颗粒运行结果如下：

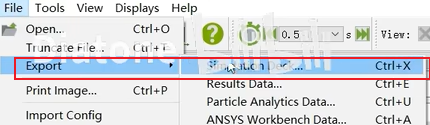

颗粒生成完成后，点击file-export-simulation，保存到开始创建的edem文件夹（这里用了别人的图片）

时间要设置成0秒，这样就相当于把现在仿真的结果作为后面耦合的初始状态

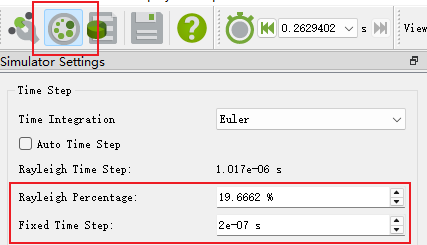

然后打开这个文件，删除掉颗粒工厂，不需要重新生成颗粒了，在求解模块下，保证rayleigh percentage在20%以内的情况下，求解时间步长要是一个规整的数，我这里是2的负7次方秒，因为后面设置fluent的时间步长时，要是这里步长的整数倍。

最后，点击打开EDEM中的耦合接口

3、fluent设置并开始耦合

打开fluent，选择solution，选择三维，双精度，注意打开的工作文件夹一定是前面创建好的edem-fluent/fluent文件夹

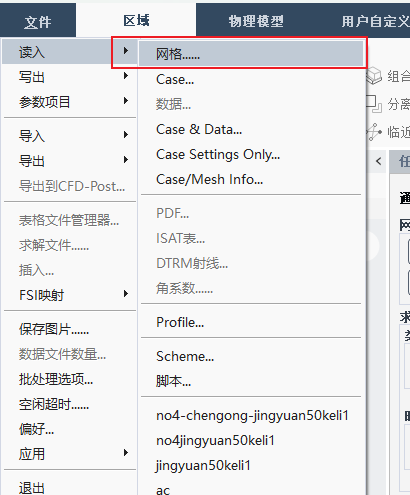

点击file，导入网格文件

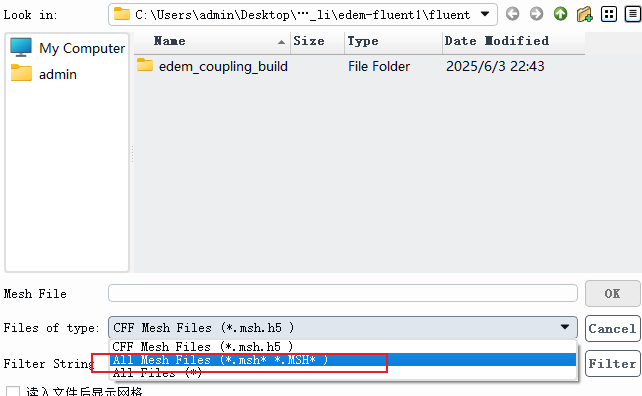

要更改文件类型后才能看到

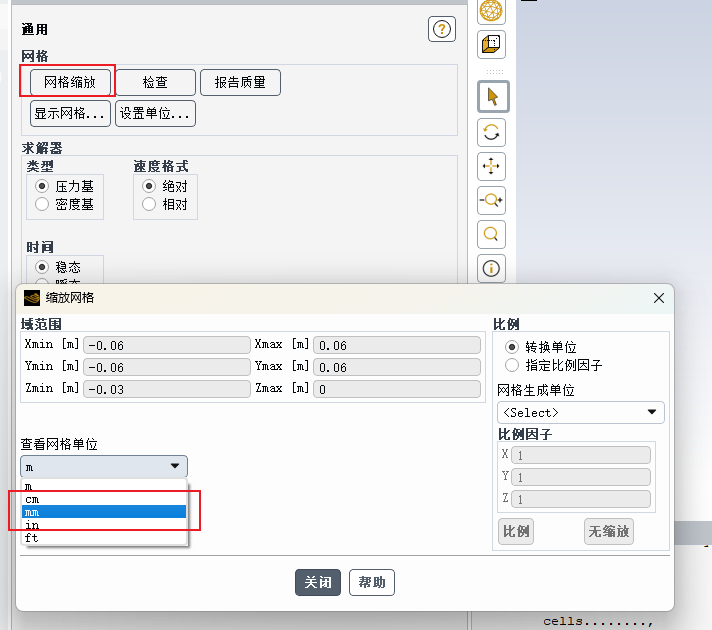

现在看不到模型，要设置网格缩放，选择mm

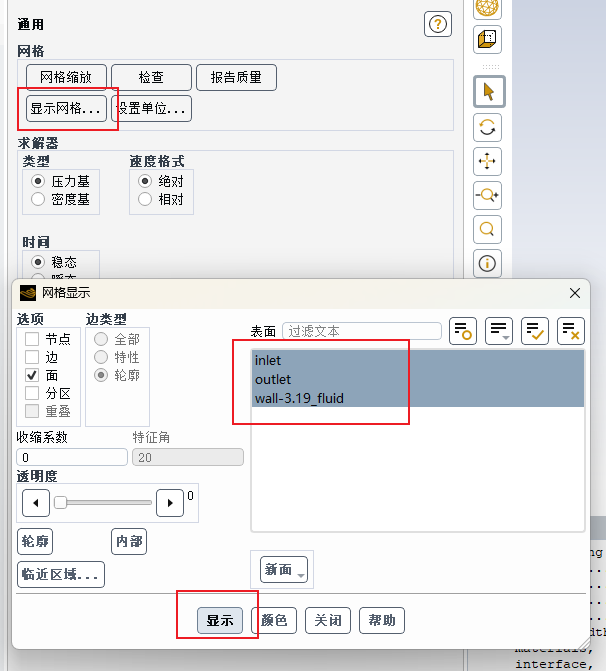

然后点击显示网格，三个面全选，点击显示

网格显示如下，有入口和出口的箭头

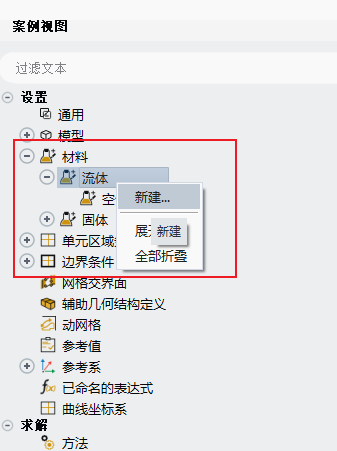

添加材料，右击流体，选择新建

选择fluent数据库

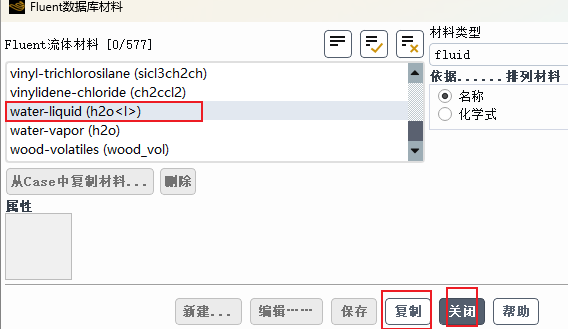

拉到最下面，点击选择水，之后点击下面的复制，再点关闭，再点更改/创建，再点关闭。

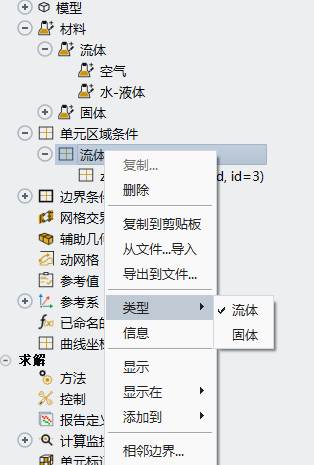

下面设置单元区域条件，这里要设置流体，没有显示流体的可以选择类型更改

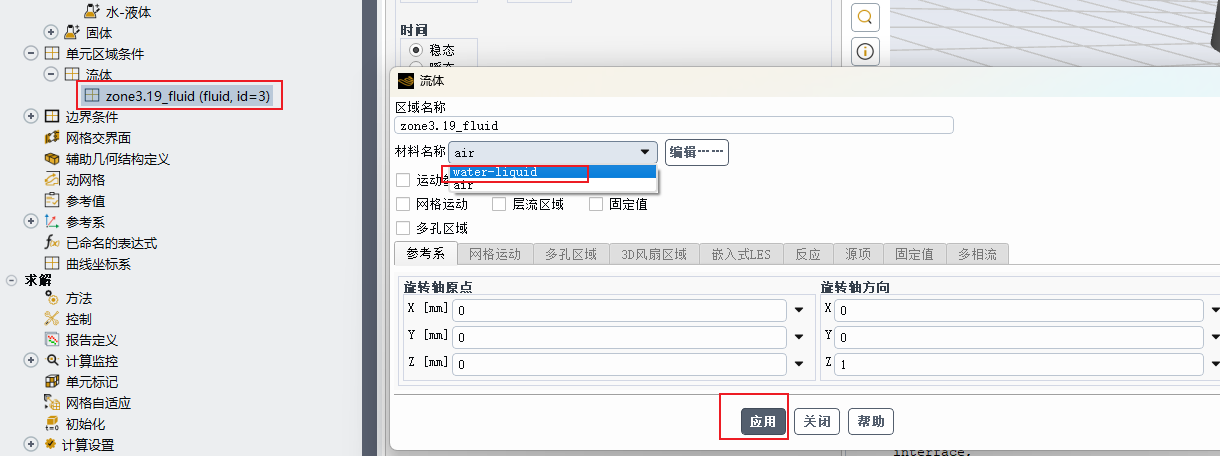

双击流体下面的选项，把材料名称选成水，点击应用，关闭

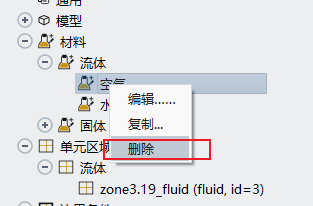

右键删除空气，这样流体域内就全是水了

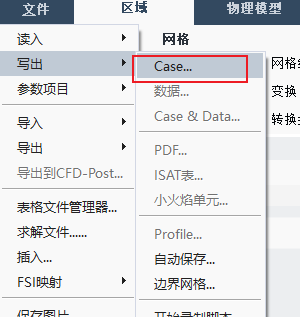

接下来可以先保存一个case，选择文件-写出-case

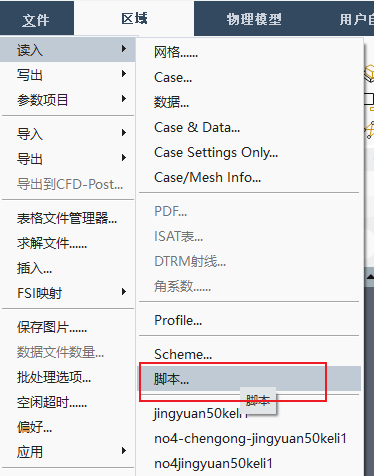

下来导入耦合脚本，点击文件-读入-脚本

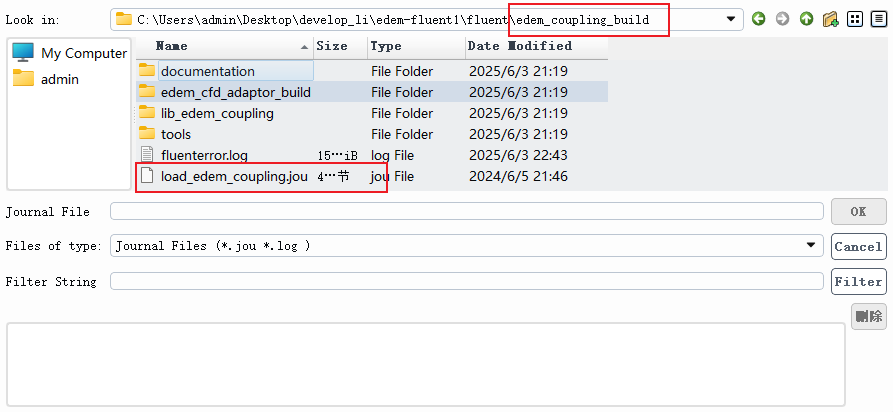

双击耦合的文件夹，选择.jou文件

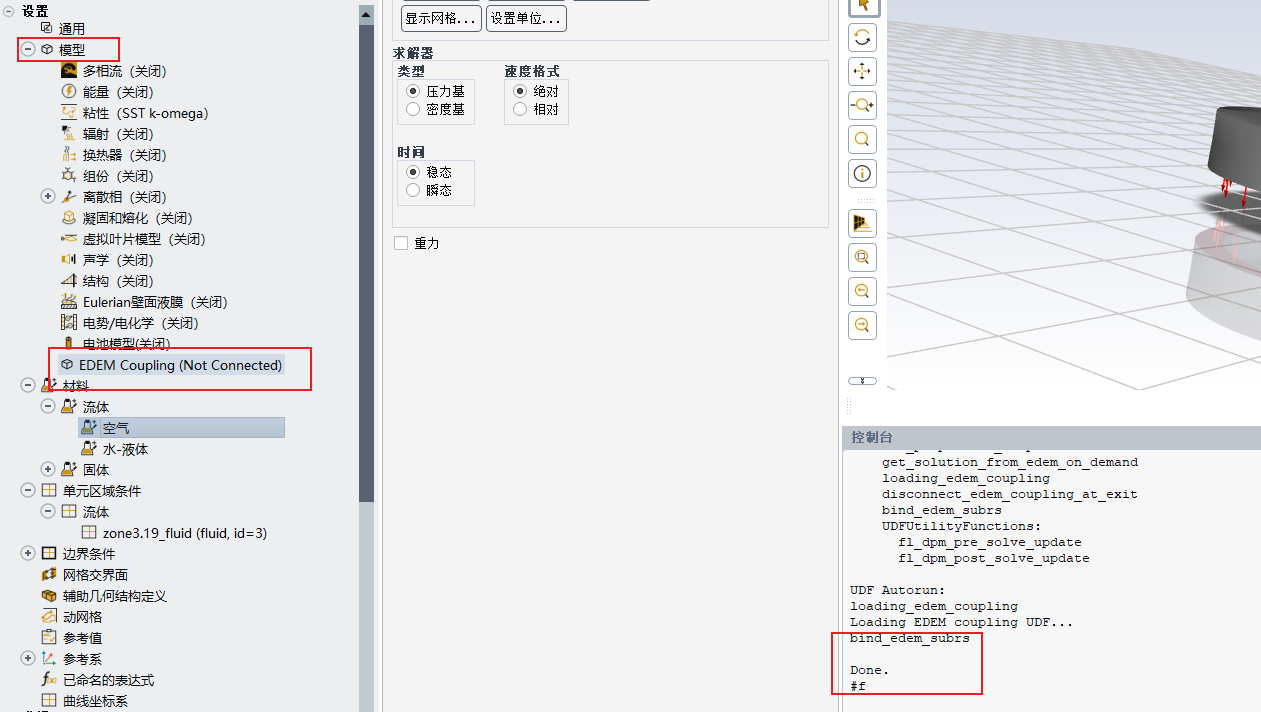

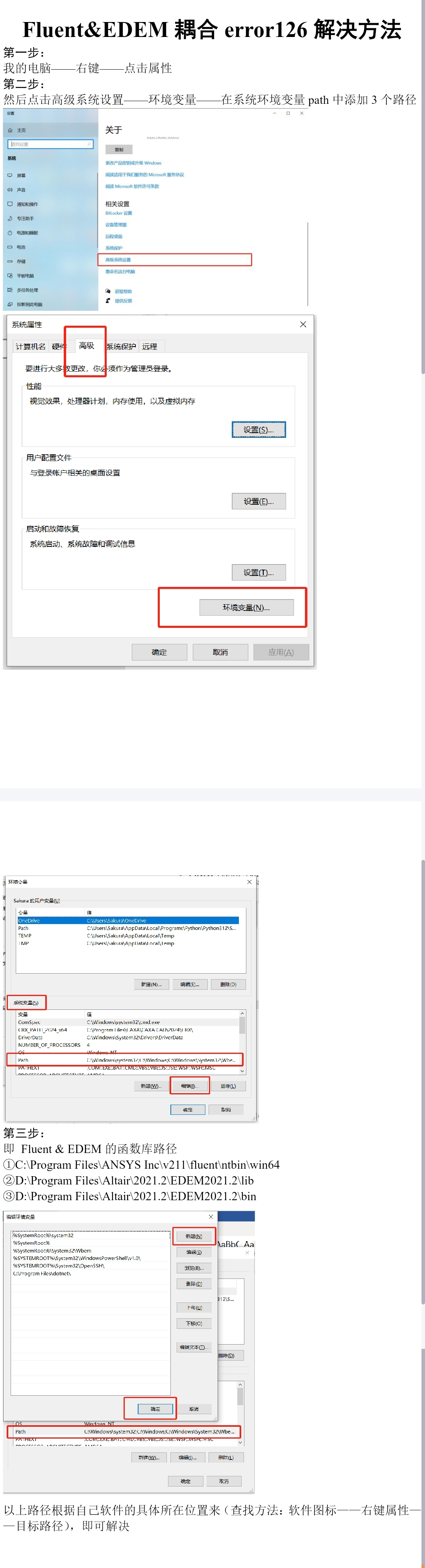

如果在模型下出现EDEM就成功了，这里第一次做可能会报错：Error at host: Error code: 126，这是因为环境变量没有配，找到的b站教程如下：

接下来双击EDEM，点击连接

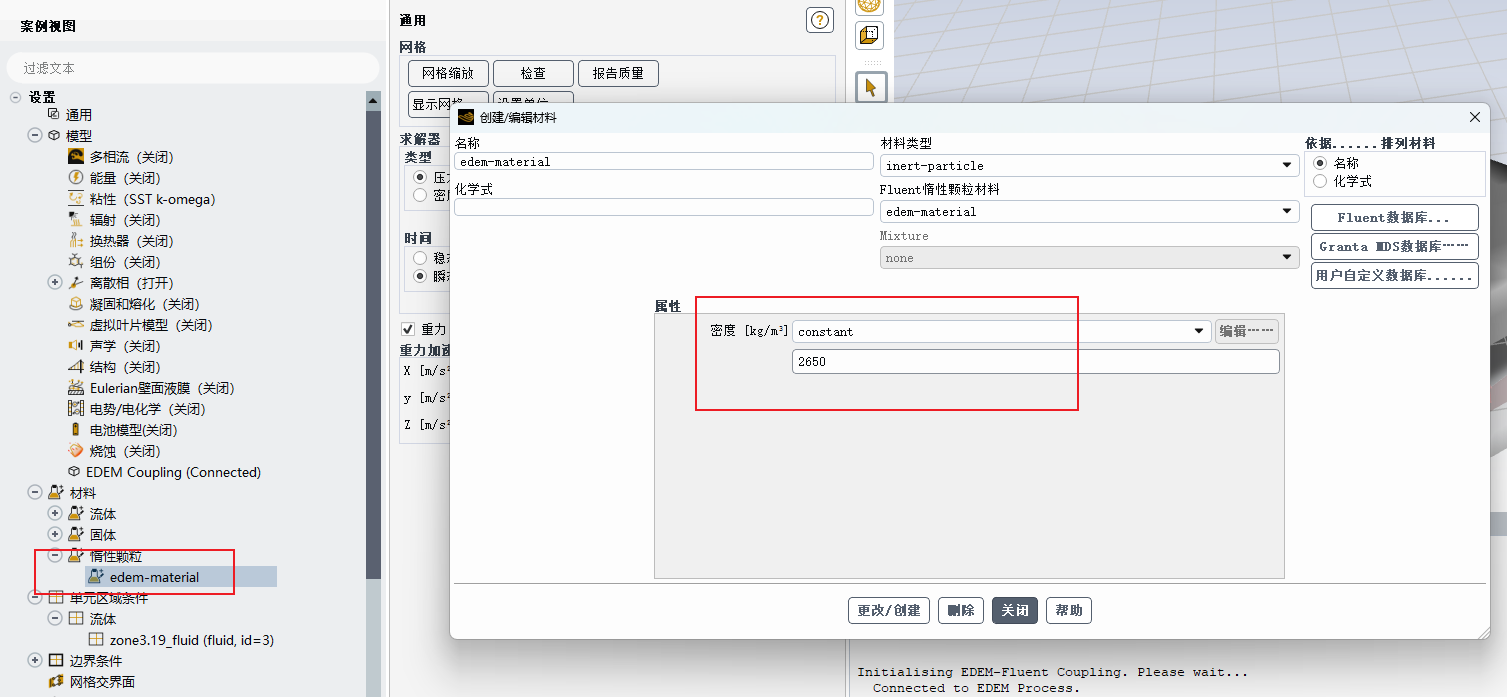

接着选择材料里面的惰性颗粒，更改颗粒的密度，这里颗粒的密度要和EDEM软件里面设置的颗粒密度一致

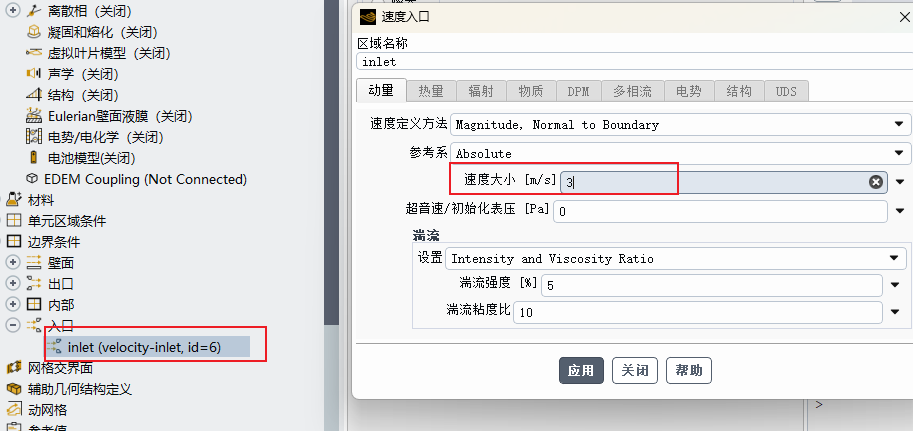

下面设置入口条件，入口速度我设置了3m/s

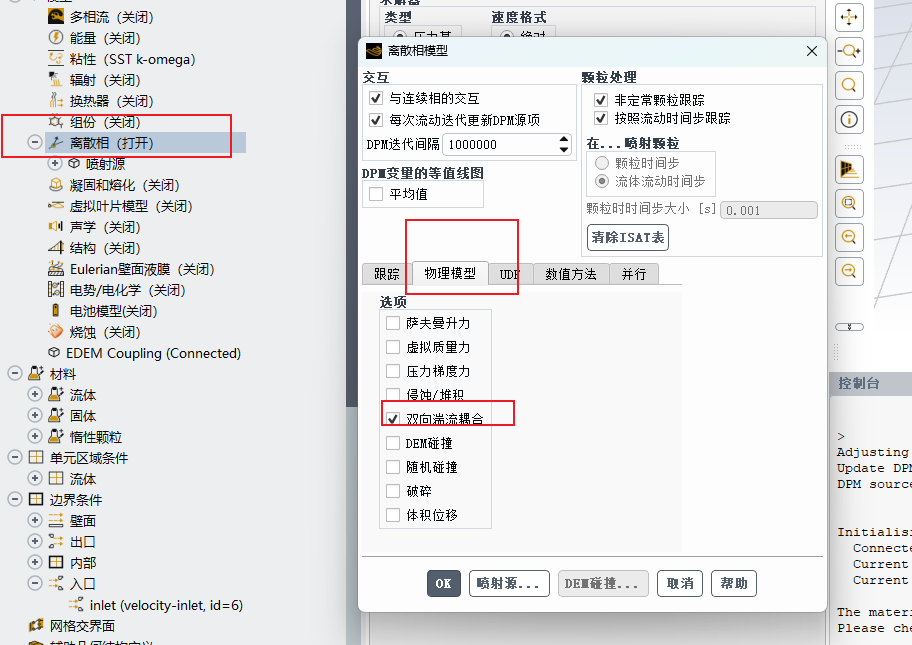

查看模型里面的离散相已经打开了，双击，选择物理模型，这里我随便选了一个，也不是很懂，大家可以自己去了解

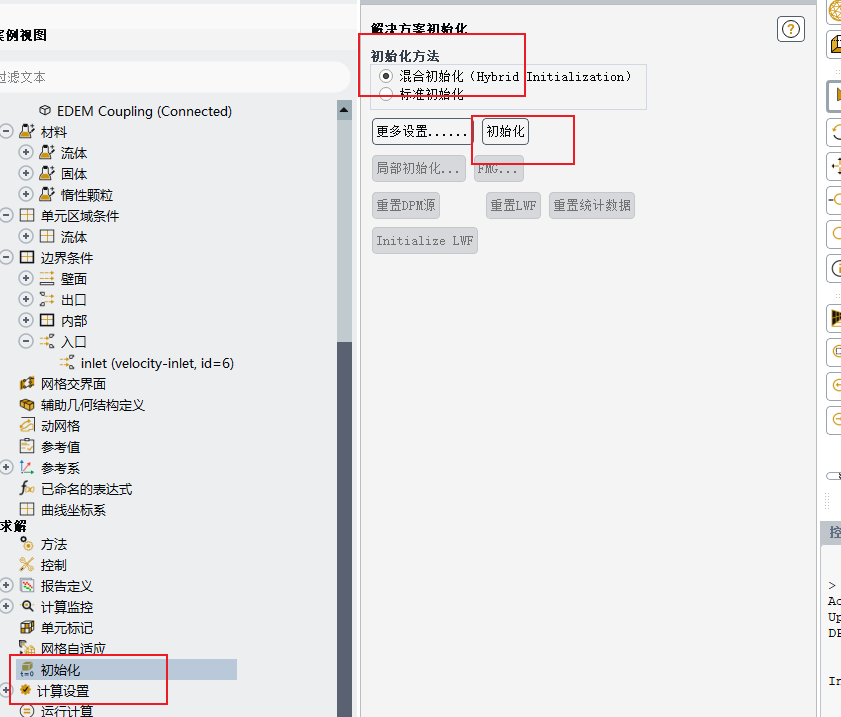

接下来就可以初始化了，我选了混合初始化，点击初始化

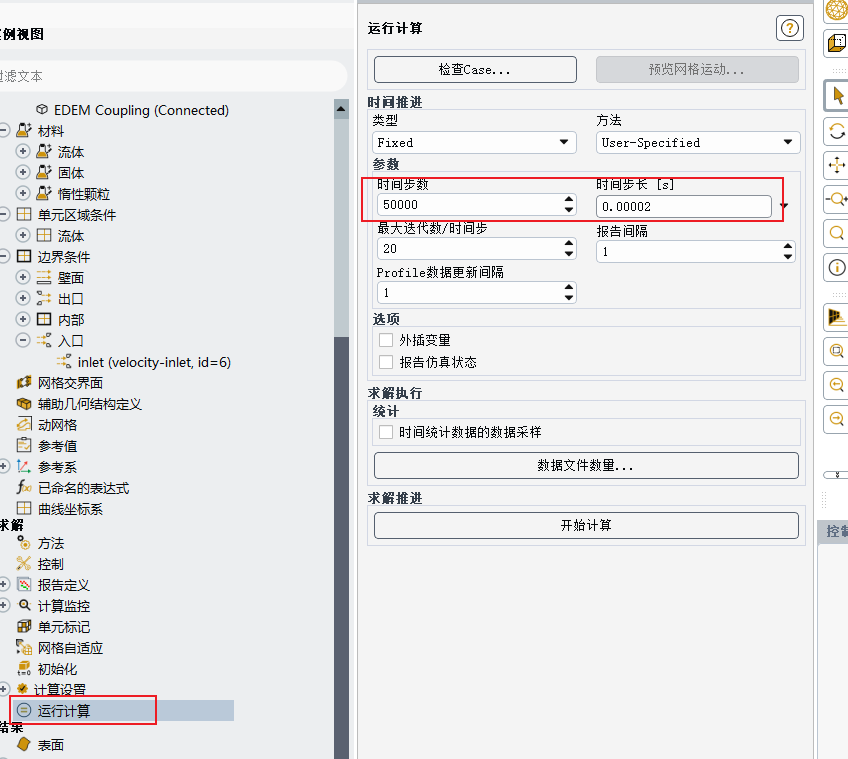

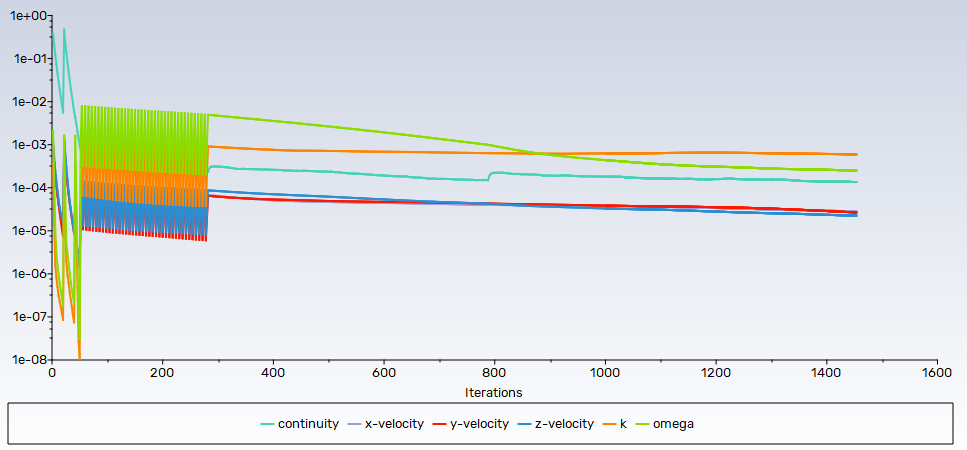

最后可以运行计算，这里时间步长一定要是EDEM中时间步长的整数倍，我是100倍，时间步数我选了50000，但运行后发现不需要这么多，选择20000就差不多了，这里时间步数乘以时间步长就是EDEM中实际仿真的时间，最后点击开始计算，如果残差图收敛的话，就没什么问题了。

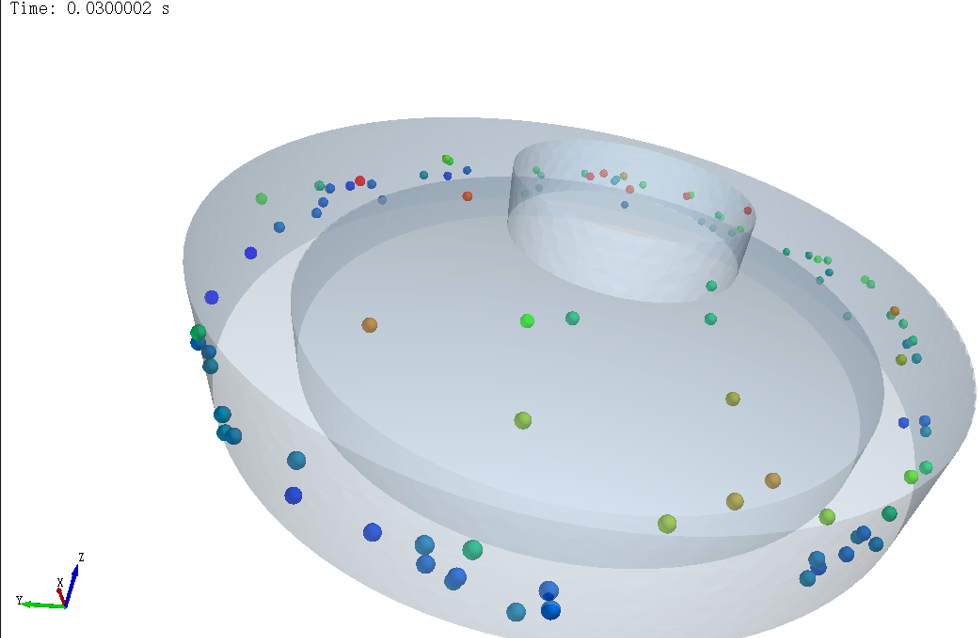

这是最后的颗粒去除效果截图：

4、参考资料：

本教程主要参考了以下的b站视频，都很不错，值得深入看看

EDEM-FLuent 耦合快速上手教程_哔哩哔哩_bilibili

【第4集】管道颗粒传热—DPM耦合实操案例_哔哩哔哩_bilibili
