无线通信频率分配表！

01

5G NR

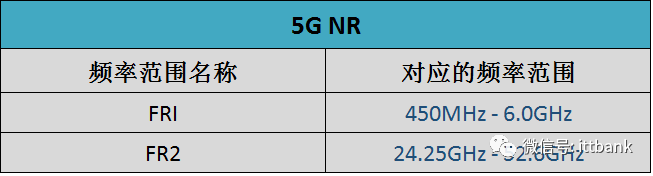

3GPP已指定5G NR 支持的频段列表，5G NR频谱范围可达100GHz，指定了两大频率范围：

①Frequency range 1 （FR1）：就是我们通常讲的6GHz以下频段

•频率范围：450MHz - 6.0GHz

•最大信道带宽100MHz

②Frequency range 2 （FR2）：就是毫米波频段

•频率范围：24.25GHz - 52.6GHz

•最大信道带宽400MHz

5G NR支持16CC载波聚合。

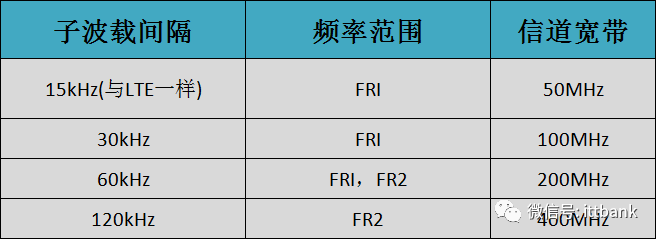

由于5G NR定义了灵活的子载波间隔，不同的子载波间隔对应不同的频率范围，具体如下：

5G NR频段分为：FDD、TDD、SUL和SDL。SUL和SDL为辅助频段（Supplementary Bands），分别代表上行和下行。

与LTE不同，5G NR频段号标识以“n”开头，比如LTE的B20（Band 20），5G NR称为n20。

目前3GPP已指定的5G NR频段具体如下：

FR1 (450 MHz–6000MHz)：

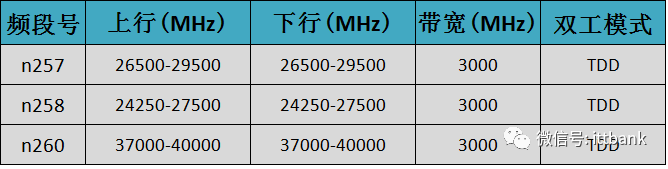

FR2：

如上图所示，5G NR包含了部分LTE 频段，也新增了一些频段。目前，全球最有可能优先部署的5G频段为n77、n78、n79、n257、n258和n260，就是3.3GHz-4.2GHz、4.4GHz-5.0GHz和毫米波频段26GHz/28GHz/39GHz。

全球各地5G频谱分配情况如何呢？

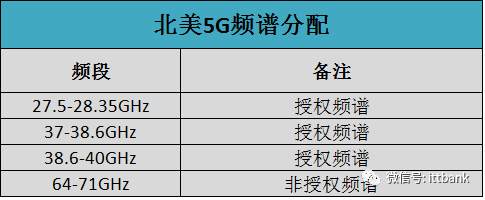

• 1）北美

2016年7月14日，FCC投票决定通过分配24GHz以上5G频谱，成为世界上第一个为5G网络分配可用频谱的国家。

• 2）欧洲

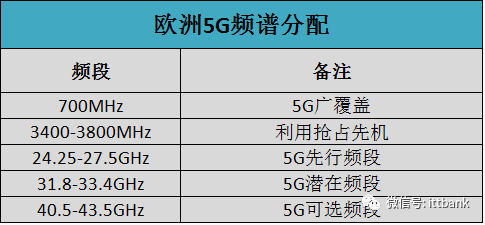

欧盟委员会无线频谱政策组（RSPG）于2016年6月制定5G频谱战略草案，并在欧盟范围内公开征求意见。2016年11月9日，RSPG发布欧盟5G频谱战略。这些频段是：

• 3）亚洲

2010年，APT（亚太电信组织）就同意将700M用于发展移动通信，通常称为APT700。这段频谱对应FDD Band 28（703-748/758-803 MHz ）和TDD Band 44（698-806 MHz），被称为“数字红利”频段。

2016年，APT同意了对698-806MHz频段进行整理的建议，也许会用于未来的5G网络。

APT正在研究470-698MHz, 1427-1518MHz, 3300-3400MHz、4800-4990MHz和大于24GHz频段，这些频段也列入了WRC-15的列表中（估计4800-4990MHz频段会更新）。APT无线组（AWG）计划于2018年第三季度完成研究。

另外，中、韩、日作为5G的先行者，已在3GHz和5GHz频段上展开5G测试。韩国和日本还在26.5-29.5GHz频段上展开5G试验，希望在2018年冬奥会和2020年奥运会推出5G高频段移动服务。

02

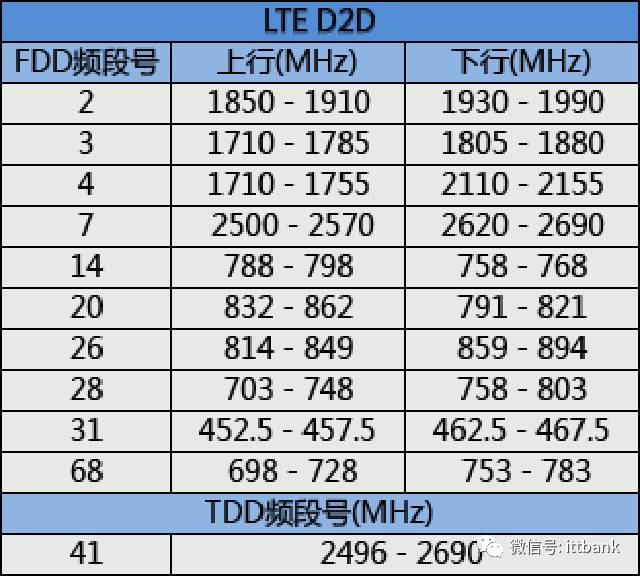

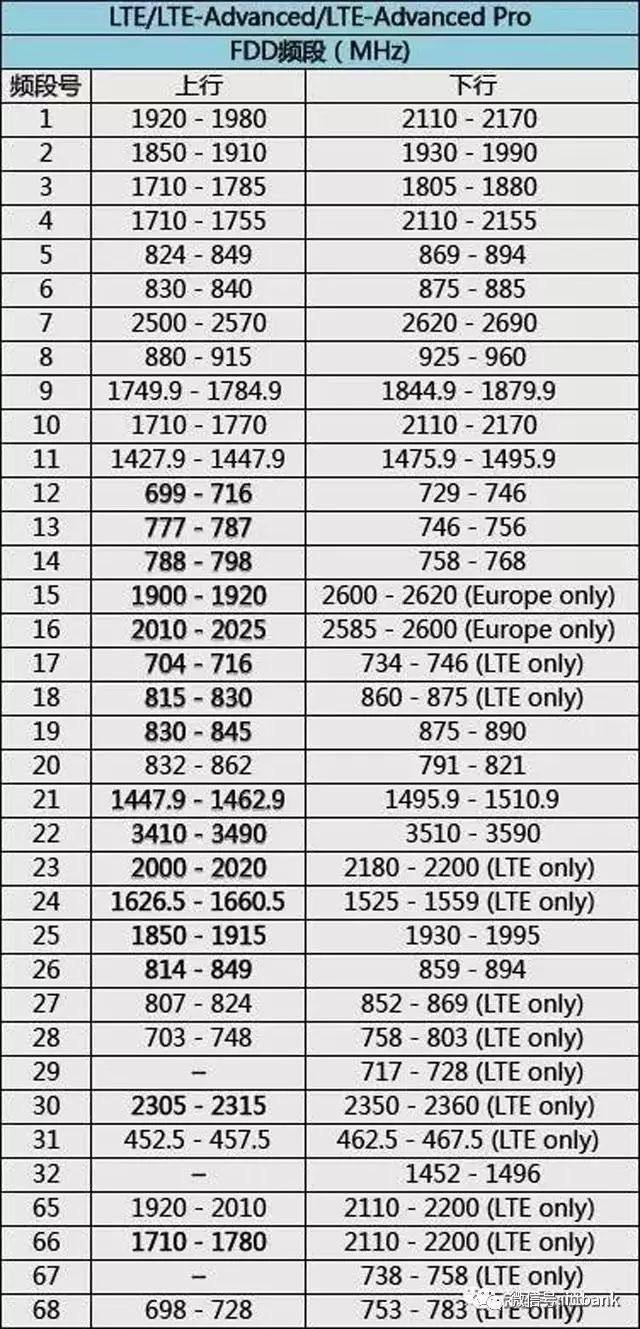

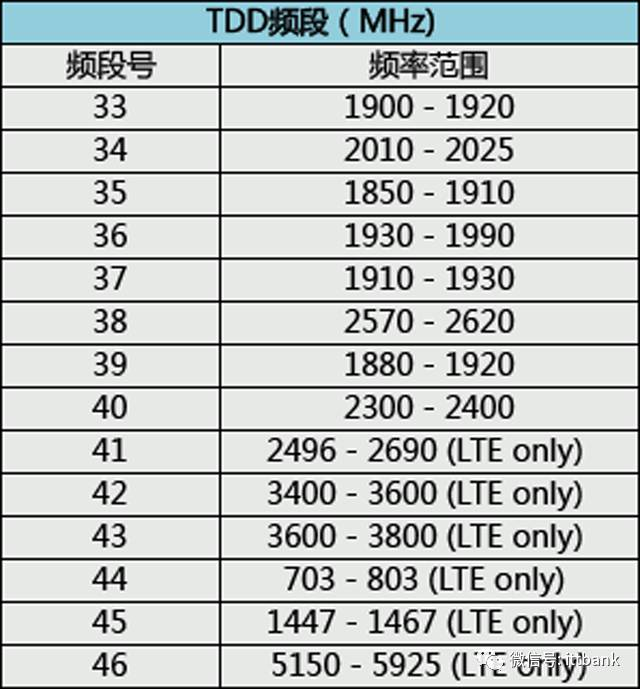

4G LTE

03

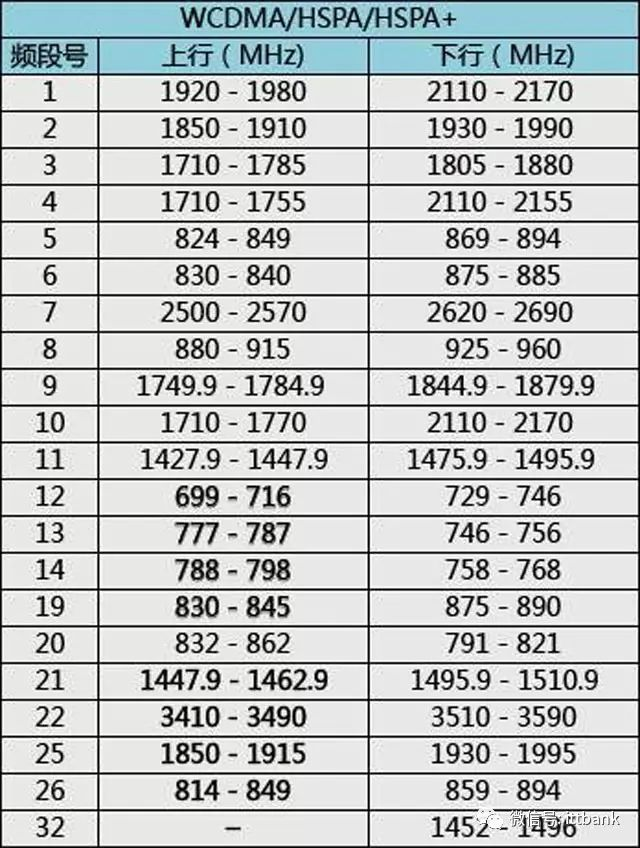

3G WCDMA

04

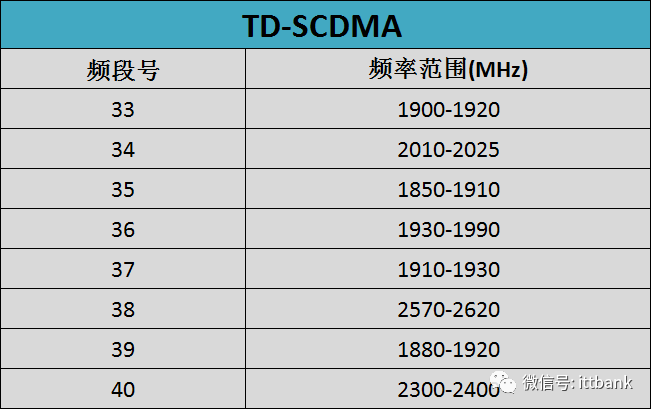

3G TD-SCDMA

05

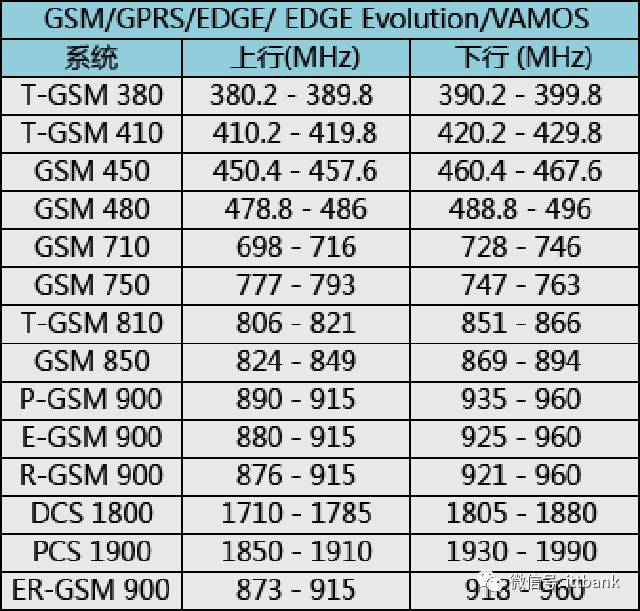

2G GSM

备注：

P-GSM，基准GSM-900频带
E-GSM，扩展GSM-900频带（包括基准GSM-900频带）
R-GSM，铁路GSM-900频带（包括基准和扩展GSM-900频带）
T-GSM，集群无线系统-GSM
ER-GSM900，即为Extended Railway GSM 900， 在原铁路通信系统的基础拓宽了其频率范围(TX:873-915，RX:918-960)。

06

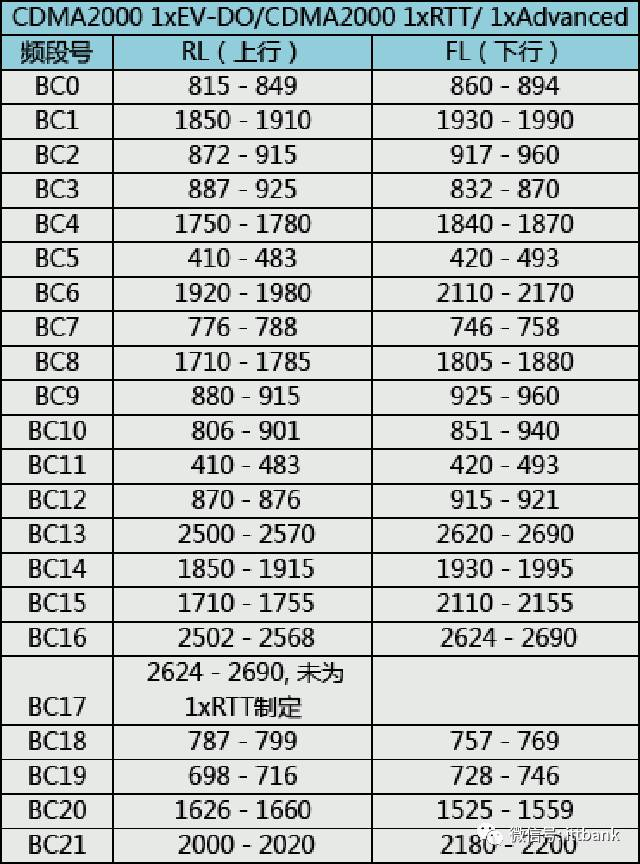

CDMA2000

07

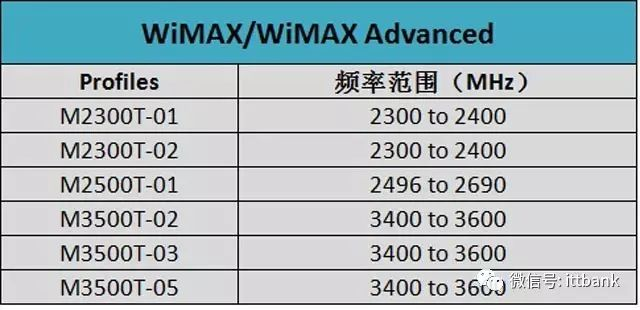

WIMAX

08

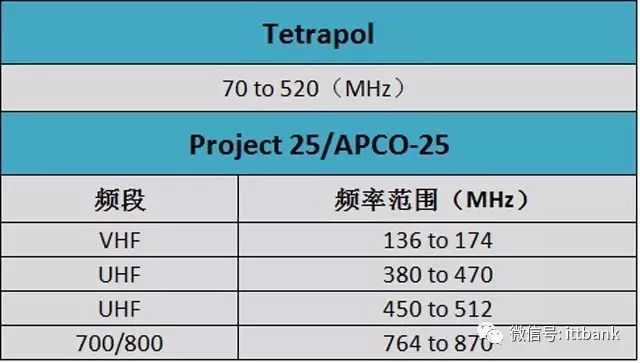

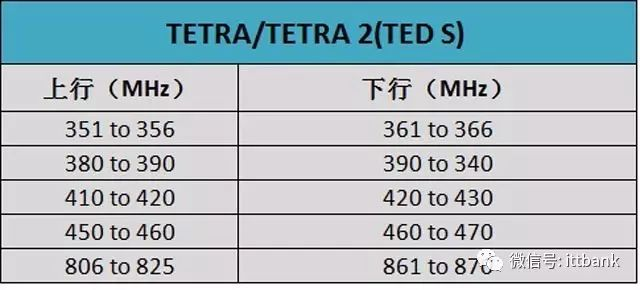

公共安全领域

09

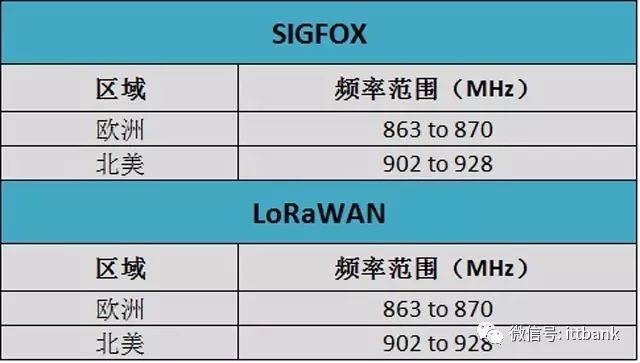

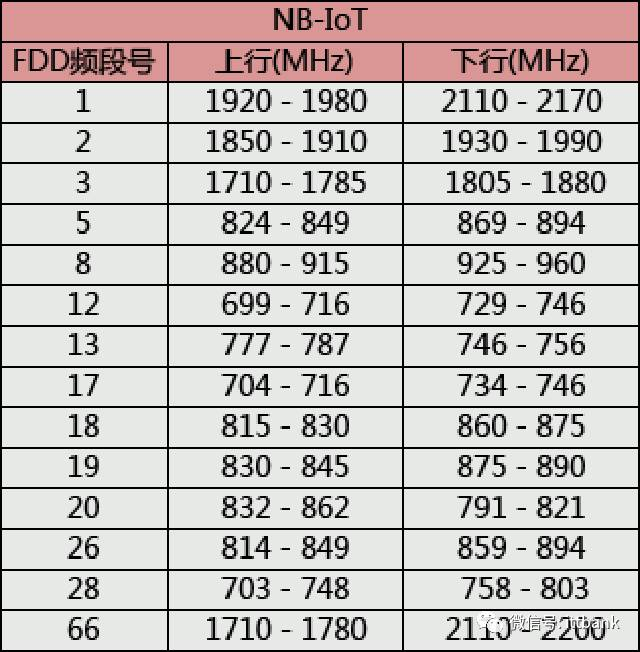

低功耗广域物联网（LPWAN）

10

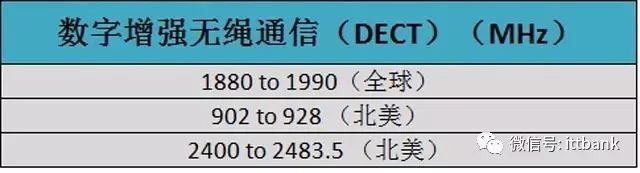

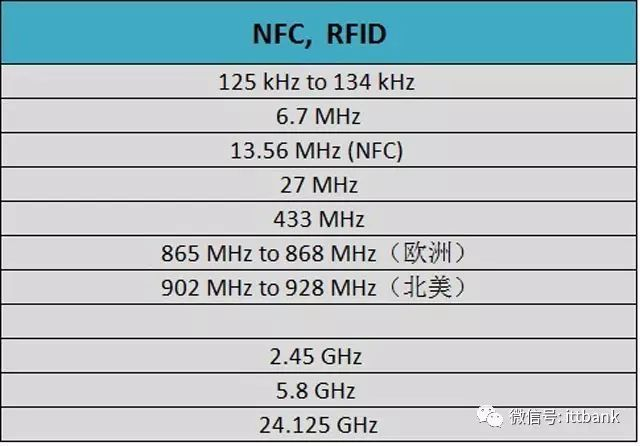

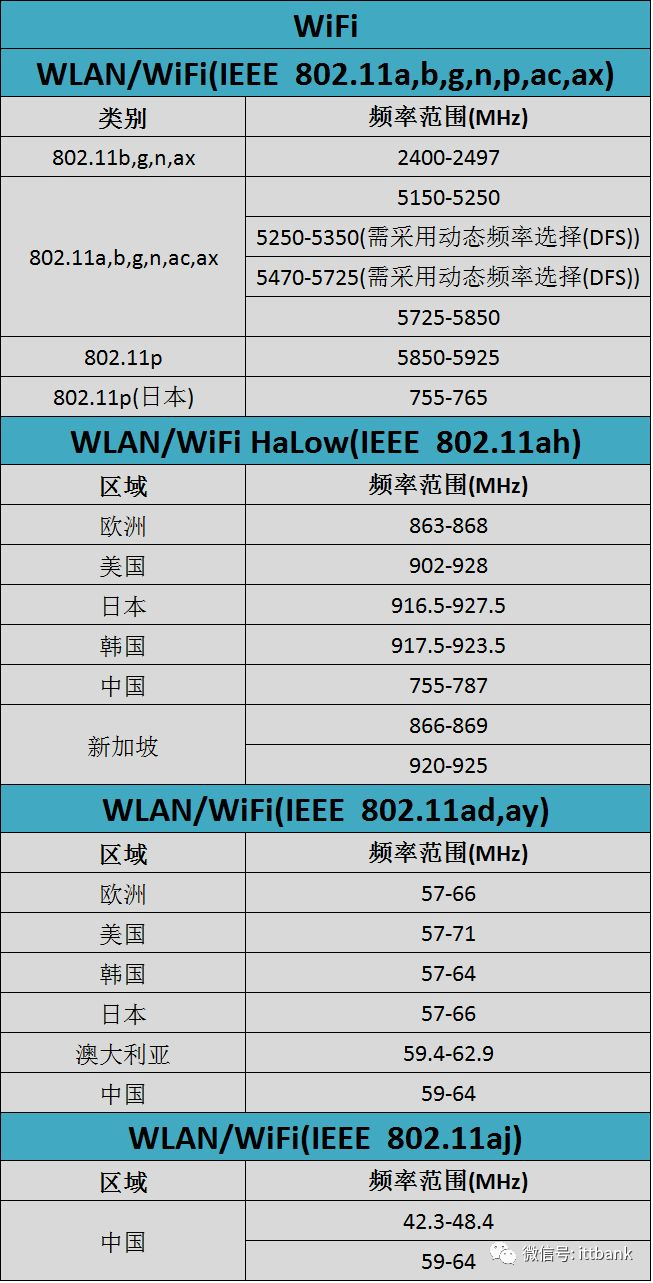

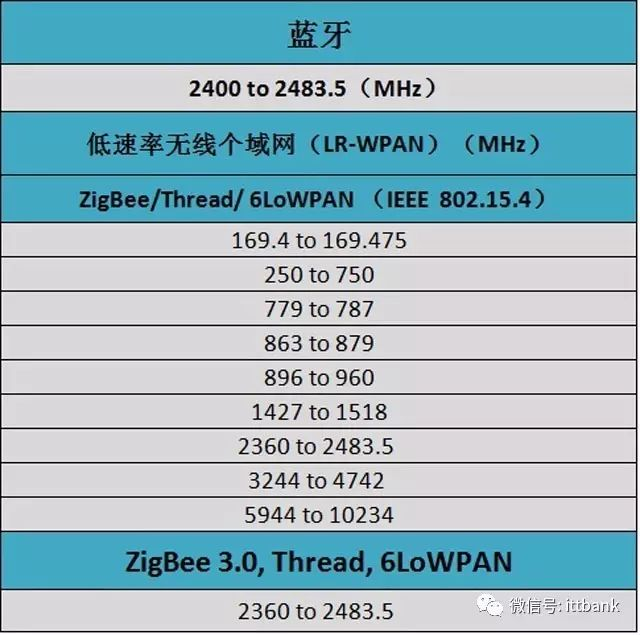

WiFi、蓝牙、NFC、RFID等其它无线链接

11

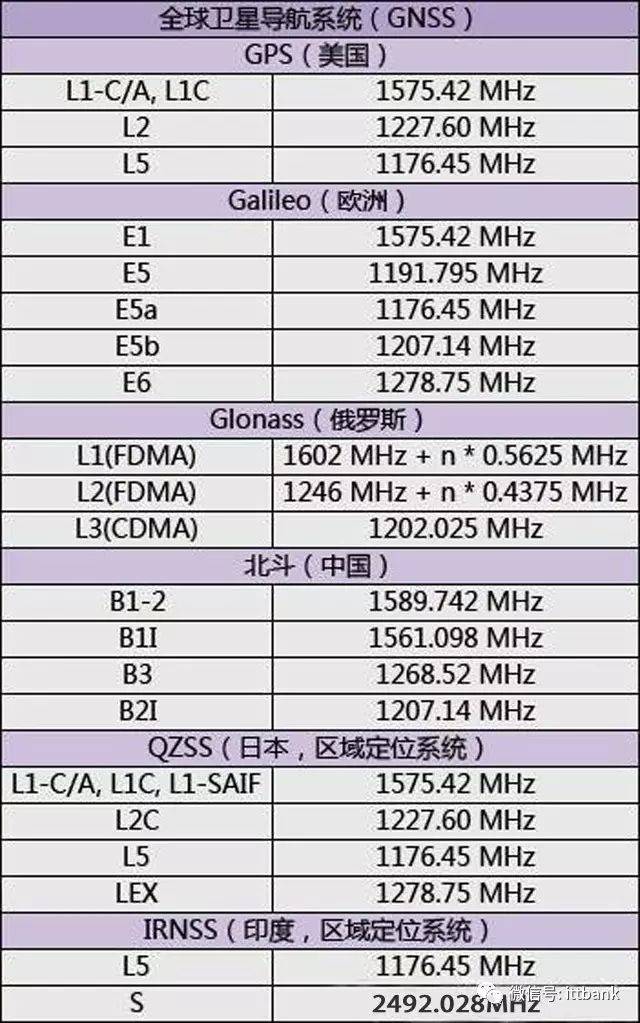

全球卫星导航系统（GNSS）

12

国内频谱分配情况

13

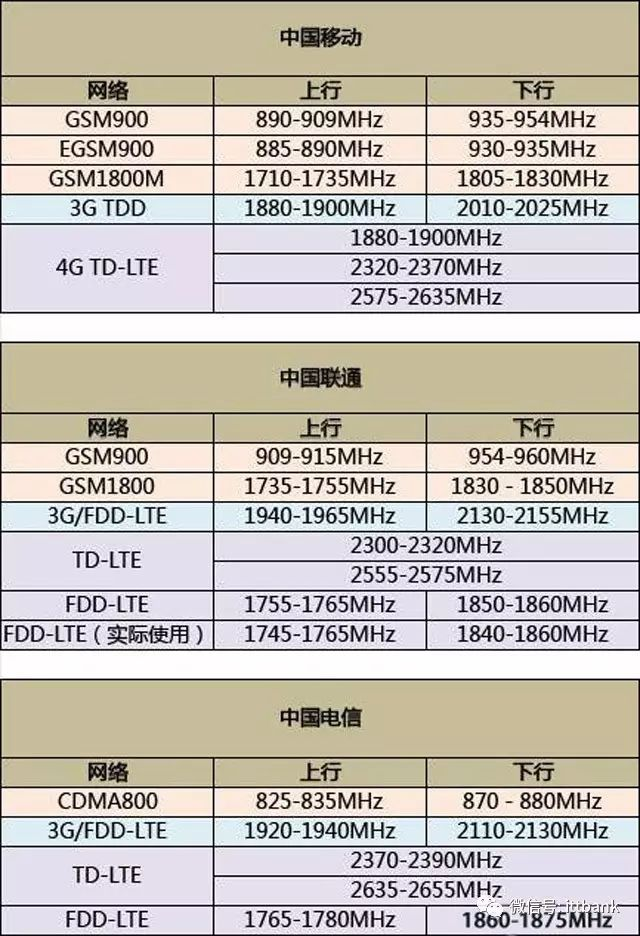

三大运用商频率划分

来源：ittbank
