Flowable消息事件

一：启动事件

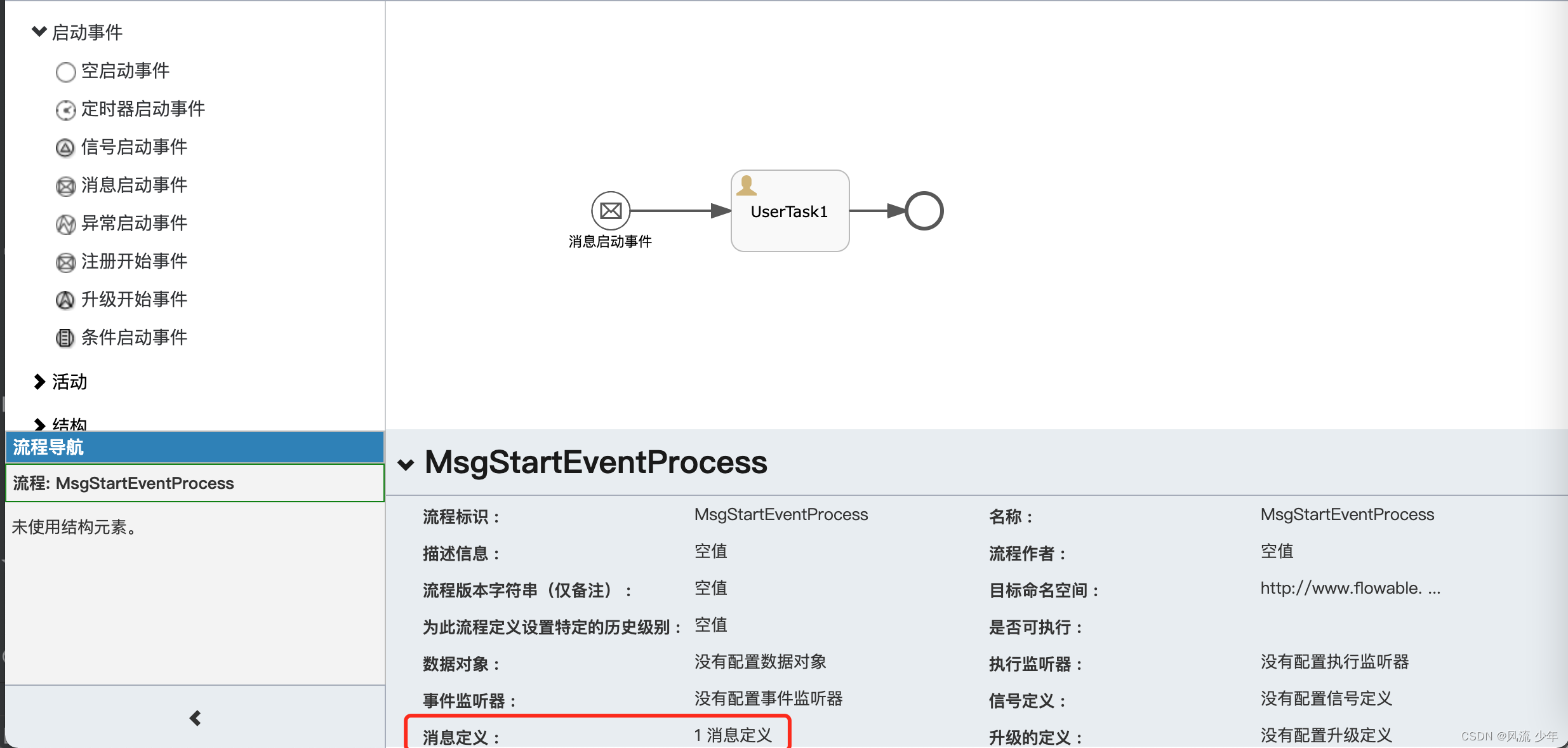

定义消息。

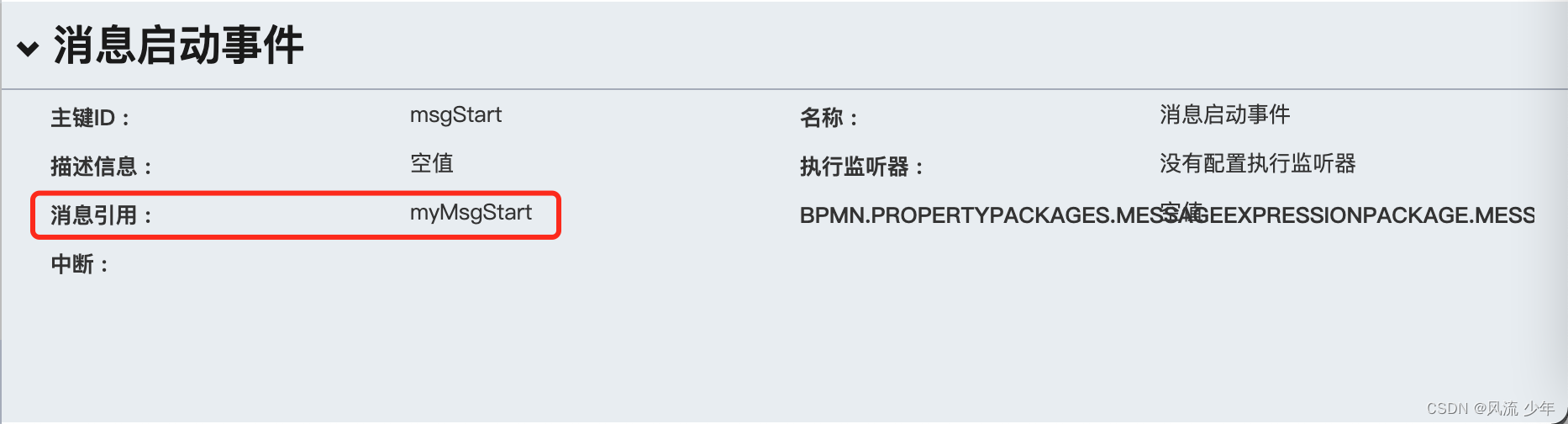

引用消息。

<startEvent id="msgStart" name="消息启动事件" isInterrupting="true">
      <messageEventDefinition messageRef="myMsgStart"></messageEventDefinition>
</startEvent>

@Test
void startMessageProcess() {
    Deployment deploy = repositoryService.createDeployment()
            .addClasspathResource("processes/MsgStartEventProcess.bpmn20.xml")
            .name("消息启动流程")
            .deploy();
	// 注意：这里是根据messageName启动的而不是根据messageId
    ProcessInstance processInstance = runtimeService.startProcessInstanceByMessage("我的第一个消息启动事件");
    System.out.println(processInstance.getId());
}

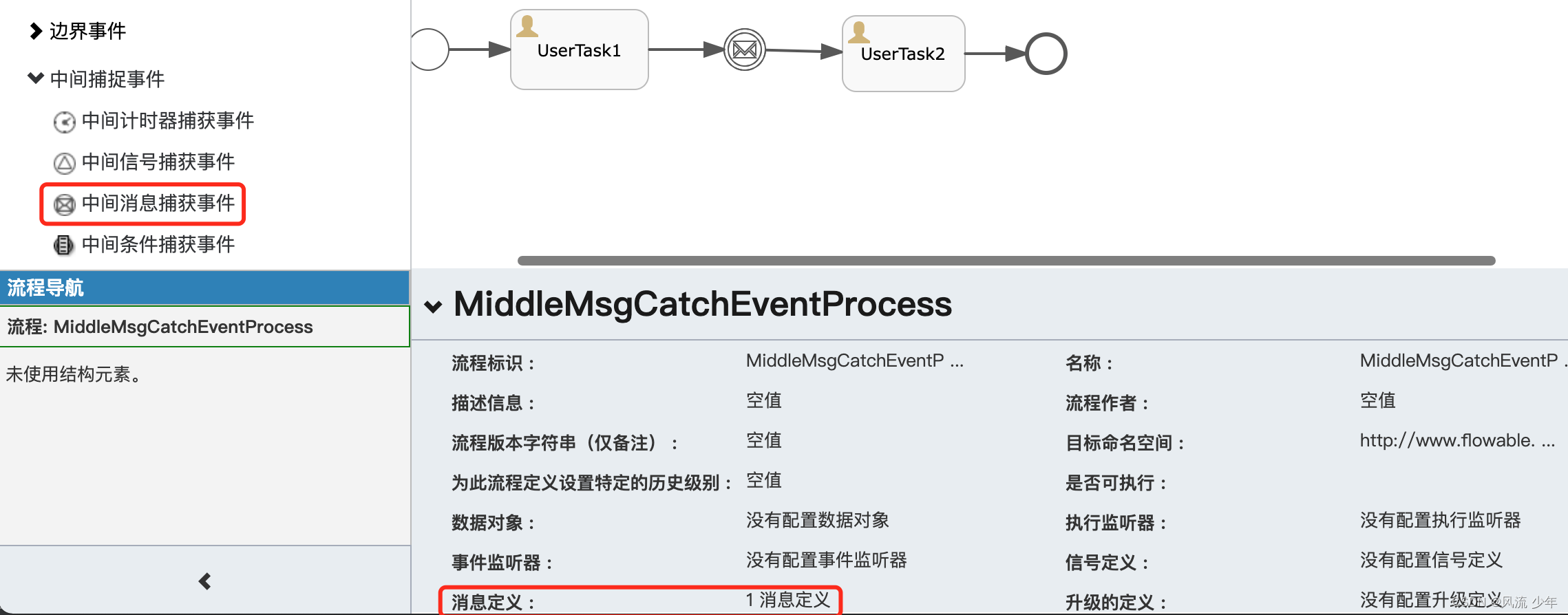

二：中间事件

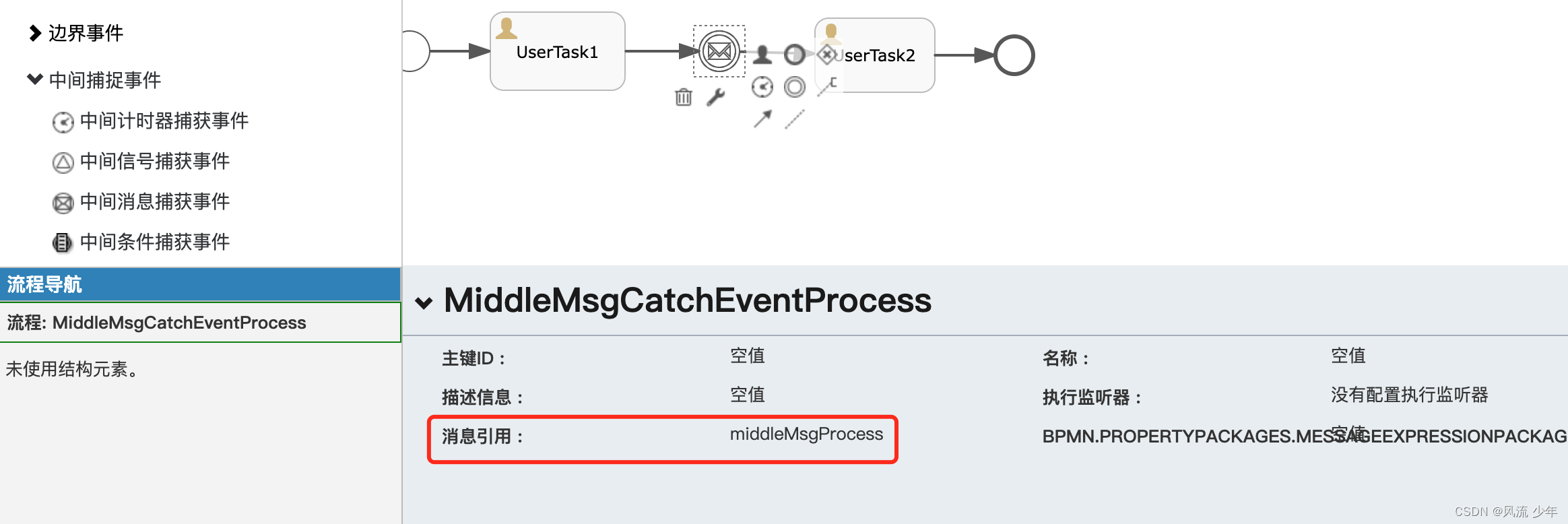

中间消息也是用于延迟到下一节点的审批时机，即当触发某个条件时才会继续走到下一个节点。

@Test
void nextActivitiy() {
    // 触发中间消息捕获事件，进入下一节点
    runtimeService.messageEventReceived("中间消息", "50");
}

三：边界消息

边界消息：当消息到达时如果节点还没有审批，那么节点就流转到边界消息事件后面的那个节点处理。

@Test
void nextActivitiy() {
    // 如果UserTask1在调用该方法时还没有审批，就流转到UserTask3
    runtimeService.messageEventReceived("边界消息", "7553");
}
