断路器：电力系统的“安全卫士”与技术革新

一、概述
断路器是电力系统中关键的开关装置，能够关合、承载和开断正常或异常回路电流。作为电力保护的“第一道防线”，它通过切断故障电路防止事故扩大，保障设备和人员安全。根据电压等级可分为高压断路器（3kV以上）和低压断路器（3kV以下），其应用范围覆盖电网传输、工业自动化、建筑配电、新能源系统等多个领域。
二、核心结构与工作原理
1. 核心组件
   • 触头系统：负责导通或切断电流，需具备高导电性和耐电弧侵蚀能力。
   • 灭弧系统：通过冷却电弧、拉长路径或介质隔离实现快速灭弧，例如真空断路器的灭弧时间可缩短至15ms。
   • 操作机构：包括弹簧、电磁或永磁驱动装置，控制触头分合动作。
   • 脱扣器：分为热磁式和电子式，通过监测电流变化触发保护机制。
2. 工作原理
   • 过载保护：双金属片受热变形推动机构动作，电流越大动作时间越短（反时限特性）。
   • 短路保护：大电流（10-12倍额定电流）产生的磁场直接驱动脱扣器，实现毫秒级分断。
   • 智能化升级：集成互感器和微处理器，可实时监测电压、功率因数等参数，并通过通信接口上传数据。

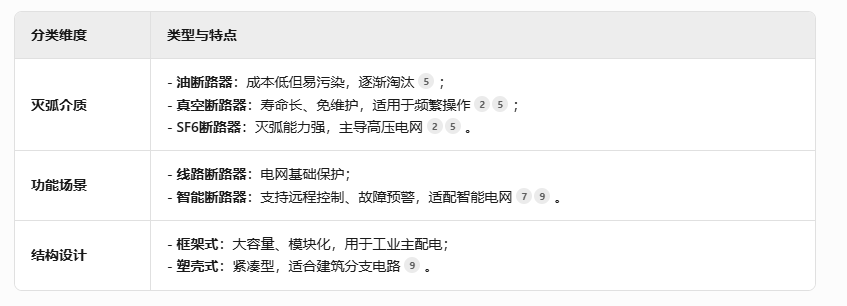

三、主要分类与技术特性

技术指标对比​​：

• ​​分断能力​​：高压SF6断路器可达80kA，真空断路器适用于40kA以下场景。
• ​​环境适应性​​：智能断路器耐受温度范围-40℃~85℃，支持潮湿、振动环境。

四、应用场景与典型案例
1. 电力输配
   • 特高压电网：SF6断路器用于±800kV直流输电线路，保障跨区域电力稳定。
   • 智能电网：集成边缘计算的断路器实现毫秒级故障定位，减少停电范围。
2. 工业与新能源
   • 光伏电站：检测微安级漏电流，预防直流侧电弧火灾。
   • 电动汽车充电桩：配备快速分断断路器，响应时间<0.1秒，避免电池过充。

3. 建筑与交通
   • 数据中心：与UPS系统联动，实现故障隔离和电源无缝切换。
   • 高铁牵引系统：液压断路器耐受振动和电磁干扰，分断时间≤10ms。
