Android Drawable中shape的使用

ShapeDrawable
ShapeDrawable是经常用到的Drawable，可以通过颜色构造图形，类似于矢量图，没有拉伸等问题。
ShapeDrawable一般通过<shape>标签来创建，有多个属性可以调节


android:shape
  有四个类型，rectangle（矩形）、line（线）、ring（圆环）、oval（椭圆）,默认为rectangle。 注意line要和<stroke>一起实用才有效果，例如画虚线


<solid>标签指定了填充的颜色，表示纯色填充，与<gradient>标签互斥，通过color属性指定颜色
<solid android:color="@android:color/holo_blue_bright" />


<corners>标签指定了圆角大小，针对rectangle设置。可以通过bottomLeftRadius、bottomRightRadius、topLeftRadius、topRightRadius分别设置不同的圆角，
也可以直接通过radius设置同一个圆角。注意在<corners>标签中radius优先级最低
<corners
        android:bottomLeftRadius="5dp"
        android:bottomRightRadius="5dp"
        android:topLeftRadius="5dp"
        android:topRightRadius="5dp" />




<stroke>标签表示描边。width设置描边的宽度，越大显示越粗。color设置描边的颜色。dashWidth设置绘制虚线的每段长度。dashGap设置绘制虚线间隔宽度
<stroke
        android:width="1dp"
        android:color="@android:color/holo_green_dark"
        android:dashGap="3dp"
        android:dashWidth="5dp"/>


例如:
        <shape xmlns:android="http://schemas.android.com/apk/res/android"
            android:shape="rectangle">
            <corners
                android:bottomLeftRadius="5dp"
                android:bottomRightRadius="5dp"
                android:topLeftRadius="5dp"
                android:topRightRadius="5dp" />
            <solid android:color="@android:color/holo_blue_bright" />
            <stroke
                android:width="1dp"
                android:color="@android:color/holo_green_dark"
                android:dashGap="3dp"
                android:dashWidth="5dp"/>

        </shape>

当 android:shape 设置为ring（圆环）时,通过innerRadius、innerRadiusRatio、thickness、thicknessRatio设置圆环显示
innerRadius设置圆环内半径。innerRadiusRatio内半径占整个Drawable宽度的比例，如果设置，内半径 = 宽度/n,n默认为9。
thickness设置圆环厚度。thicknessRatio厚度占整个Drawable宽度的比例，如果设置，厚度 = 宽度/n,n默认为3。
innerRadius、innerRadiusRatio同时存在时，innerRadius为准。thickness、thicknessRatio同时存在时，thickness为准


例如 :


<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="ring"
    android:innerRadiusRatio="4"
    android:thicknessRatio="4"
    android:useLevel="false">
    <solid android:color="@android:color/holo_blue_bright" />
    <stroke
        android:width="1dp"
        android:color="@android:color/holo_green_dark"
        android:dashGap="3dp"
        android:dashWidth="5dp"/>
</shape>
或者
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="ring"
    android:innerRadius="50dp"
    android:thickness="50dp"
    android:useLevel="false">
    <solid android:color="@android:color/holo_blue_bright" />
    <stroke
        android:width="1dp"
        android:color="@android:color/holo_green_dark"
        android:dashGap="3dp"
        android:dashWidth="5dp"/>
</shape>

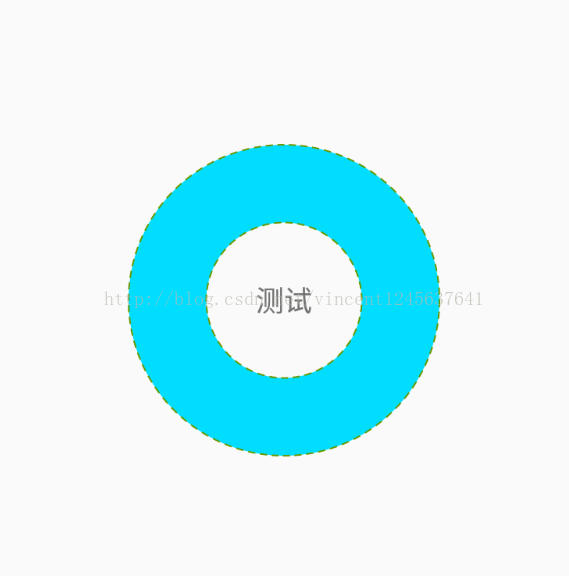

设置在View上:
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">




    <TextView
        android:layout_width="200dp"
        android:layout_height="200dp"
        android:layout_centerInParent="true"
        android:background="@drawable/shape_test"
        android:text="测试"
        android:gravity="center"
        android:textSize="18sp" />
</RelativeLayout>


android:tint表示着色，如果设置会覆盖掉<solid>、<gradient>标签效果
android:tintMode 表示着色类型，具体类型与图片混合类型PorterDuffXfermode相似，src_in|src_atop|src_over|add|multiply|screen
这两个属性运用较少，具体效果可以多尝试看看


<gradient>标签表示渐变效果，与<solid>标签互斥
 android:angle设置渐变的角度，必须为45的倍数，0表示从左向右，90表示从下到上,270表示从上到下。角度变换效果按逆时针方向
 android:startColor设置渐变起始颜色
 android:centerColor设置渐变中间颜色
 android:endColor设置渐变结束颜色
 android:type设置渐变类型  linear（线性渐变），radial（径向渐变），sweep（扫描渐变），默认为linear。
 android:gradientRadius设置渐变半径，只有type为radial才有效。
 android:centerX设置渐变中心点横坐标相对位置，0-1.0之间
 android:centerY设置渐变中心点纵坐标相对位置， 0-1.0之间

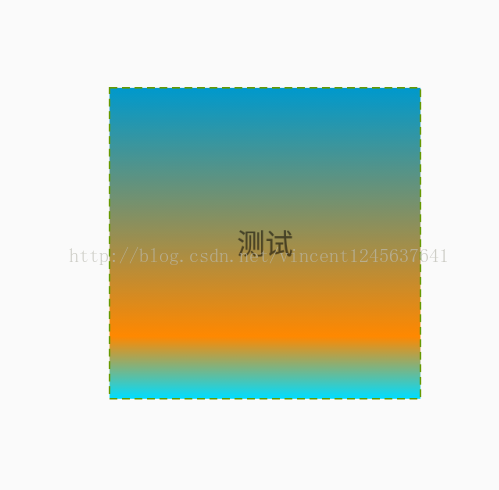

 例如：
 <shape xmlns:android="http://schemas.android.com/apk/res/android"
     android:innerRadius="50dp"
     android:shape="rectangle"
     android:thickness="50dp"
     android:useLevel="false">
     <stroke
         android:width="1dp"
         android:color="@android:color/holo_green_dark"
         android:dashGap="3dp"
         android:dashWidth="5dp" />
     <gradient
         android:angle="270"
         android:centerColor="@android:color/holo_orange_dark"
         android:endColor="@android:color/holo_blue_bright"
         android:startColor="@android:color/holo_blue_dark"
         android:type="linear"
         android:centerY="0.8"
      />
      <size
              android:width="20dp"
              android:height="20dp" />
 </shape>


 <size>标签设置Drawable的固有宽高。
 对于一张图片Drawable而言getIntrinsicWidth、getIntrinsicHeight就是图片资源的固有宽度。
 shape生成的Drawable没有固有宽高，可以通过<size>标签设置。作为View背景时，但是这不是它最终的宽高，会被拉伸或者缩小和View大小一致。
