【ESXi8.0安装及硬件直通】

ESXi8.0安装及硬件直通

1. 为何选择8.0
   因为网卡支持

   • 查询网卡是否支持，直接把型号关键字填入搜索，比如我的网卡是Intel I225，搜索Ethernet Controller I225-V （这个信息可以从Win10的设备管理或者任务管理器-性能页面查看）
   • 搜索结果如下，尽量使用原生就支持的版本

2. 下载

   • 官网注册后可以免费试用60天

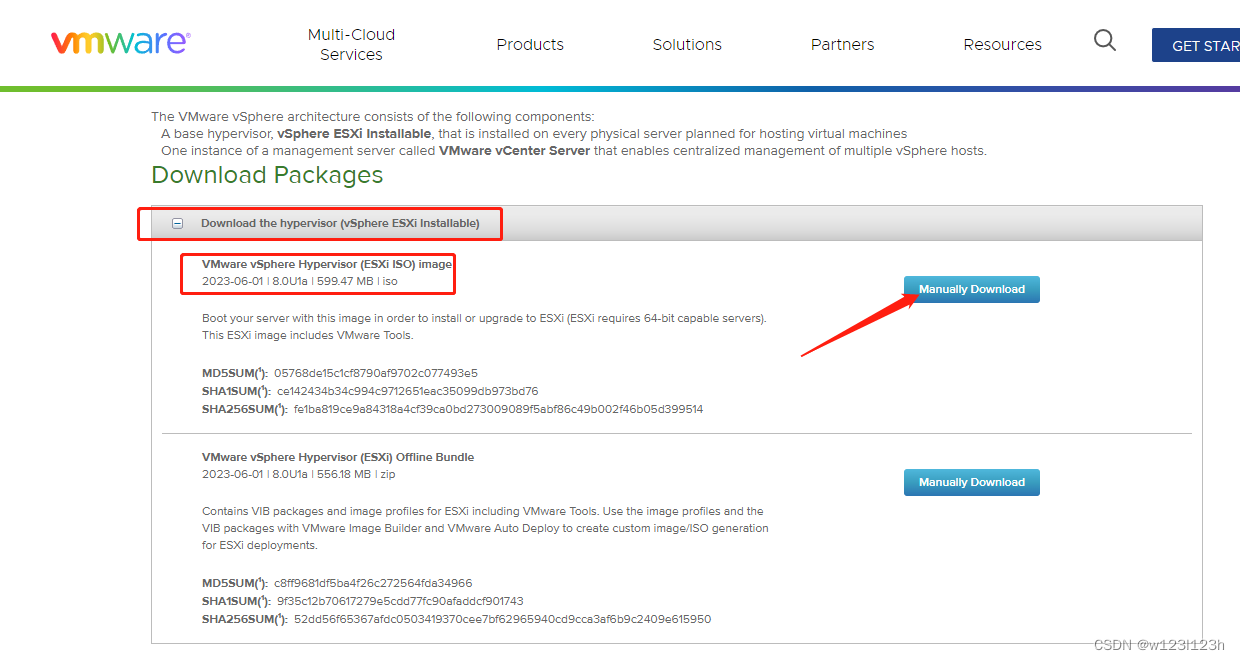

   • 选择Download the hypervisor (vSphere ESXi Installable)下的VMware vSphere Hypervisor (ESXi ISO) image
   • 参考下图

3. 制作安装U盘

   • 使用rufus下载地址
   • 选择刚才下载的esxi镜像文件
   • 选择U盘
   • 点击开始
   • 等待制作完成

4. 安装系统

   • 插U盘
   • 重启电脑
   • 进BIOS改启动顺序（F2或者DEL，华硕主板）
   • 从U盘启动
   • 然后就跟着安装界面一路下一步
   • 记住自己设置的密码，账号默认是root

   我在安装过程中报错过（解压失败），进BIOS设置了内存频率3600，重新安装就没报错了，因为我插满了4根内存128g，4800频率能开机，但是不稳定

5. 登录ESXi管理页面

   • 在路由器查看ESXi的ip地址
   • 访问https://192.168.x.x/
   • 使用root+安装系统时设置的密码登录页面

6. 创建虚拟机

   • Win10

     • 填写名称及系统信息

     • 选择存储，直接下一页

     • 自定义设置

       • 选上预留所有客户机内存（需要硬件直通必须选上）
       • 网络适配器选VMXNET3（此虚拟网卡为万兆，路由器也能直接分配IP给虚拟机）
       • CD/DVD 驱动器1修改为数据存储ISO文件，在打开的数据存储浏览器对话框中选择上载，上传本地的Win10系统镜像（没有镜像可以去这里下载），上传有点慢，耐心等待完成，进度在右上角（不建议使用企业版本Win10，没有浏览器，很不方便）

       • 其他都根据自己硬件配置来分配
       • 虚拟机选项-引导选项-是否为此虚拟机启用 UEFI 安全引导，取消勾选

     • 点击完成

     • 选中虚拟机，点击打开电源

     • 安装Win10系统

       • 具体操作不介绍了

     • 进系统确保系统没问题

     • 建议安装VMware Tools

       • 虚拟机必须有CD/DVD 驱动器，ESXi是通过光盘的形式将VMware Tools发送给虚拟机的
       • 操作见下图，操作-客户机操作系统-安装VMware Tools（如何打开这个页面？虚拟机列表页面，点击虚拟机的名称就会打开这个页面）


     • 关闭虚拟机

   • 群辉7.1.1安装放到下一个教程

7. 硬件直通

   • 首先禁用ESXi的显卡输出
     • 启用ESXi的ssh登录
     • ssh登录主机，运行指令esxcli system settings kernel set -s vga -v FALSE
   • 设置页面如下，主机-管理-硬件-PCI设备筛选支持直通

   • 直通USB

     • 我的主板有多个USB控制器，我也不确定对应关系，随机找一个控制器（之后通过尝试确定哪几个usb口被直通到虚拟机），选中

     • 点击切换直通

     • 点击重新引导主机类似重启的效果（你可以等所有设备都设置完，一次性引导）


     • 编辑Win10虚拟机，选择添加其他设备-PCI设备


     • 点击新PCI设备，下拉菜单选择USB controller


     • 点击保存

     • 启动虚拟机

     • 进入系统后，usb插入鼠标（或者键盘），看看哪个usb可以控制虚拟机

   • 直通显卡（独显）
     • 首先禁用ESXi输出
       • 主机-操作-服务-启用Secure Shell

       • 通过ssh登录主机（xshell/FinalShell），执行命令esxcli system settings kernel set -s vga -v FALSE
     • 在pci设备页面，选中显卡（我的是6750xt），会自动选中多个pci设备（包含音频）
     • 点击切换直通
     • 点击重新引导主机类似重启的效果（你可以等所有设备都设置完，一次性引导）

     • 编辑Win10虚拟机，选择添加其他设备-PCI设备
       • 注意，需要添加2个pci设备（一个是显卡，一个是音频）

     • 点击保存
     • 启动虚拟机
     • 进入系统后，安装对应驱动
     • 重启一下（虚拟机内操作重启）
     • 显卡接上显示器，会有画面直接输出，直通成功
       • 无画面的解决步骤
         • 关闭虚拟机，EXSi页面启动虚拟机
         • 进入虚拟机（win10系统）
         • 查看设备管理器

     • 分2种情况
       • 显卡这里有感叹号，打开显示错误（43）
         • BIOS里面设置legacy兼容
         • BIOS里设置优先使用独显输出（x670e的主板开启legacy兼容后，这个选项就消失了，不用设置）
       • 显卡这里显示正常
         • 尝试禁用一下VMware模拟的显卡，就是另外一个显示器适配器

8. 不直通的情况下，使用USB设备（键盘、鼠标）

   • 虚拟机设置页面添加USB 控制器
   • 添加其他设备-USB设备
   • 如下图，这样也可以将键鼠给虚拟机用，不需要直通


9. 直通SATA硬盘或者M.2固态

   • 方法和直通显卡、USB控制器一样，记得每次切换直通后都要重新引导主机

10. 创建RDM磁盘

    • 因为群辉DS920+直通M.2硬盘后，只能作为缓存盘，不能直接作为存储池，因此将SSD作为RDM磁盘挂载到群辉

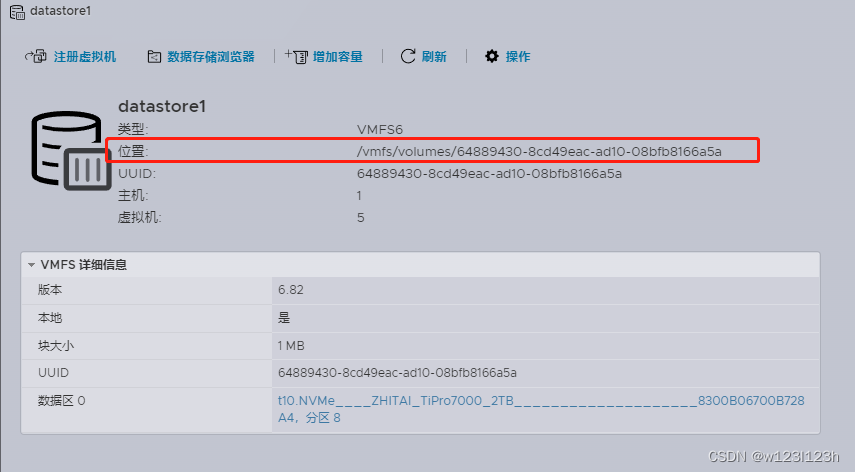

    • 在ESXi管理页面-存储-datastore1获取位置信息，我们称为系统盘路径，复制备用（可以放到txt文档中）

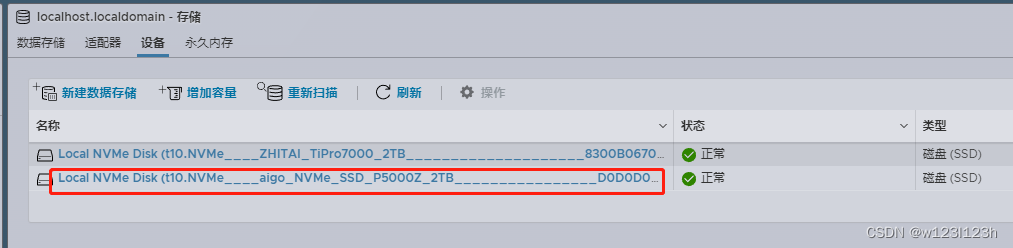

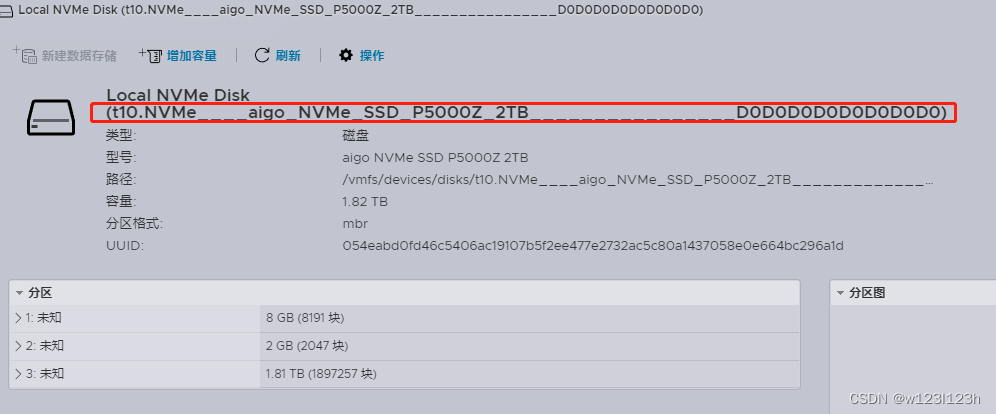

    • 存储-设备页面获取设备名称，很长的那个就是，点击名称，可以进去，复制备用（可以放到txt文档中），我们称为设备名称

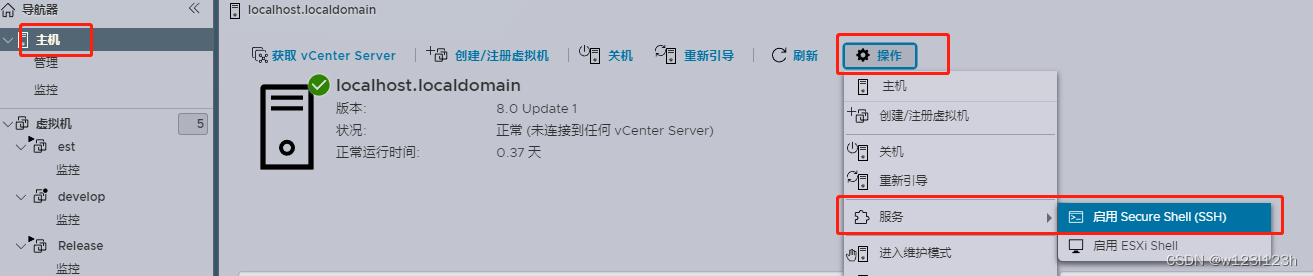

    • 主机-操作-服务-启动ssh

    • 用ssh登录ESXi，我用的xshell（可以用finalshell等工具替代）
    • 输入指令 cd 系统盘路径，这里的路径就是上面步骤获取的位置信息系统盘路径，一般是/vmfs/volumes/xxxx

    • 输入指令 mkdir DSM.store 这里是创建文件夹，名字可以改成自己喜欢的（全英文）
    • 输入指令 vmkfstools -z /vmfs/devices/disks/硬盘名称 系统盘路径/DSM.store/2t.vmdk 这里的硬盘名称就是上面步骤复制的设备名称（固态硬盘的设备名称）一般是t10.NVMe__xxxxxx，系统盘路径就是上面步骤获取的位置信息，这里的2t.vmdk是RDM硬盘名称，可以改成自己喜欢的（全英文）
    • 编辑需要添加RDM的虚拟机，选择添加硬盘-现有硬盘，选择上一步创建的RDM硬盘文件（2t.vmdk）
      • 一定要在虚拟机关机状态下才可以编辑
    • 保存
    • 启动虚拟机可以看到新增加的RDM硬盘
