沁恒CH582M开发板-4-OLED显示

硬件准备：

源地CH582M核心板开发板 RISC-V沁恒WCH蓝牙BLE5.3双路USB；

USB-Typec数据线，面包板，杜邦线（公对母），OLED显示屏。

软件准备：

CH582M是wch自研的 青稞RISC 处理器 WCH RISC-V4A，所用的开发环境也是沁恒出品的：MounRiver Studio；
WCH-ISP，这个是沁恒单片机的USB/UART下载工具，这里我们使用USB下载。

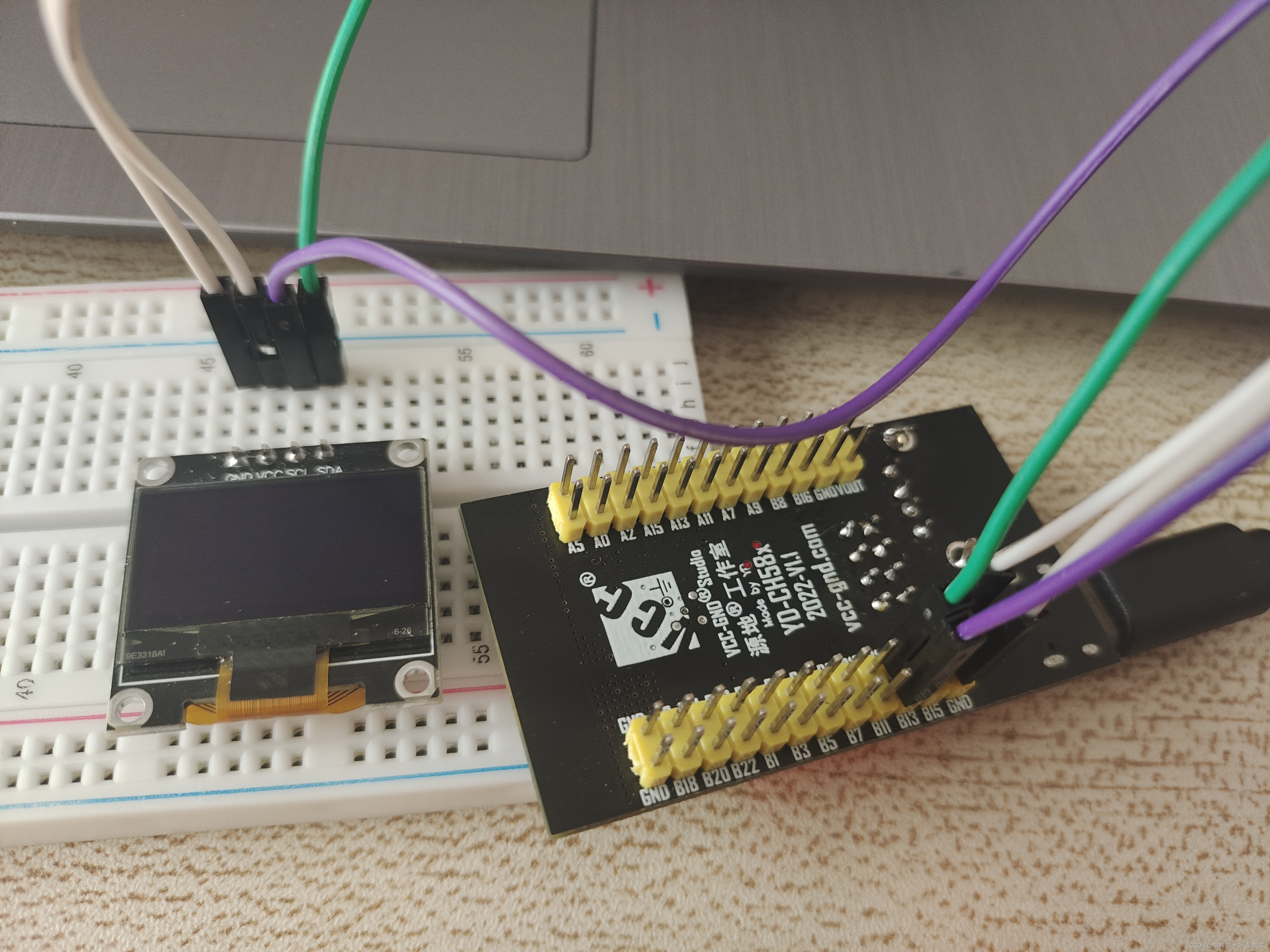

接线图：

从开发板引出VCC和GND到面包板上，这里的用杜邦线将OLED的SDA连接到开发板的PB12上，SCL连接到开发的PB13上。

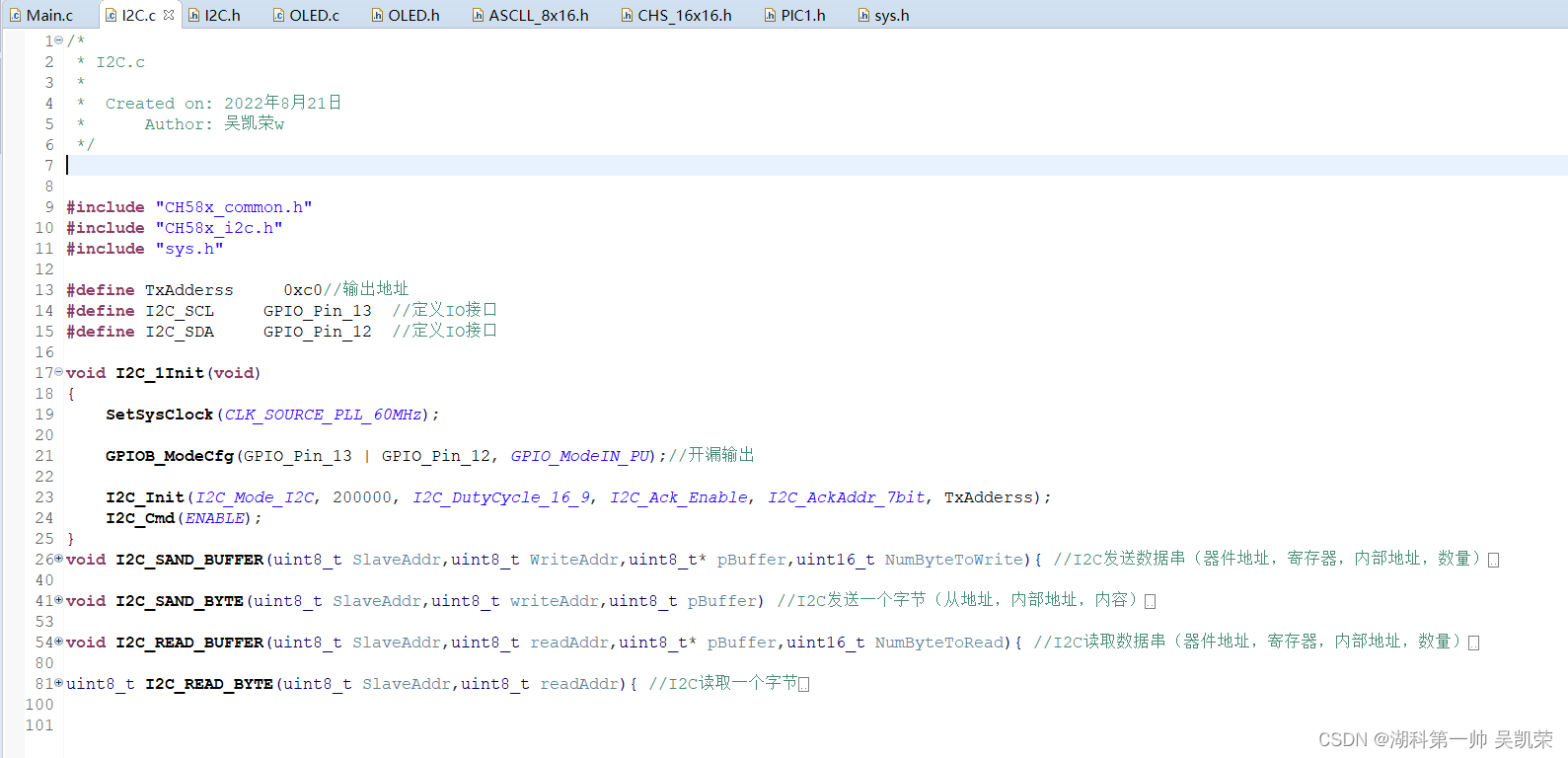

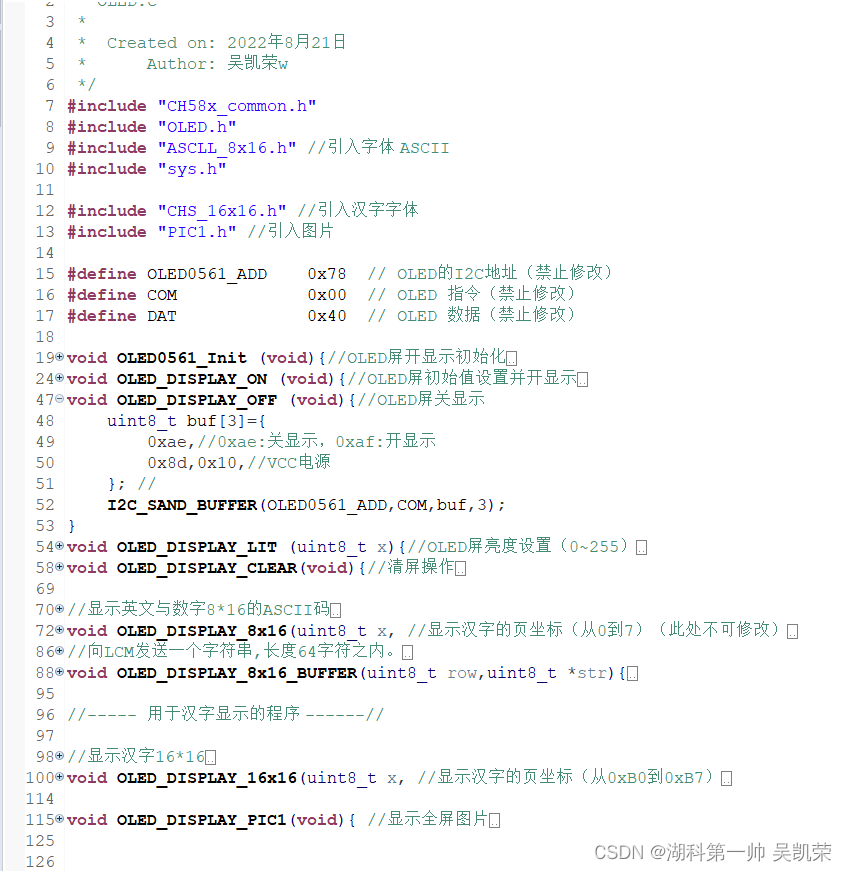

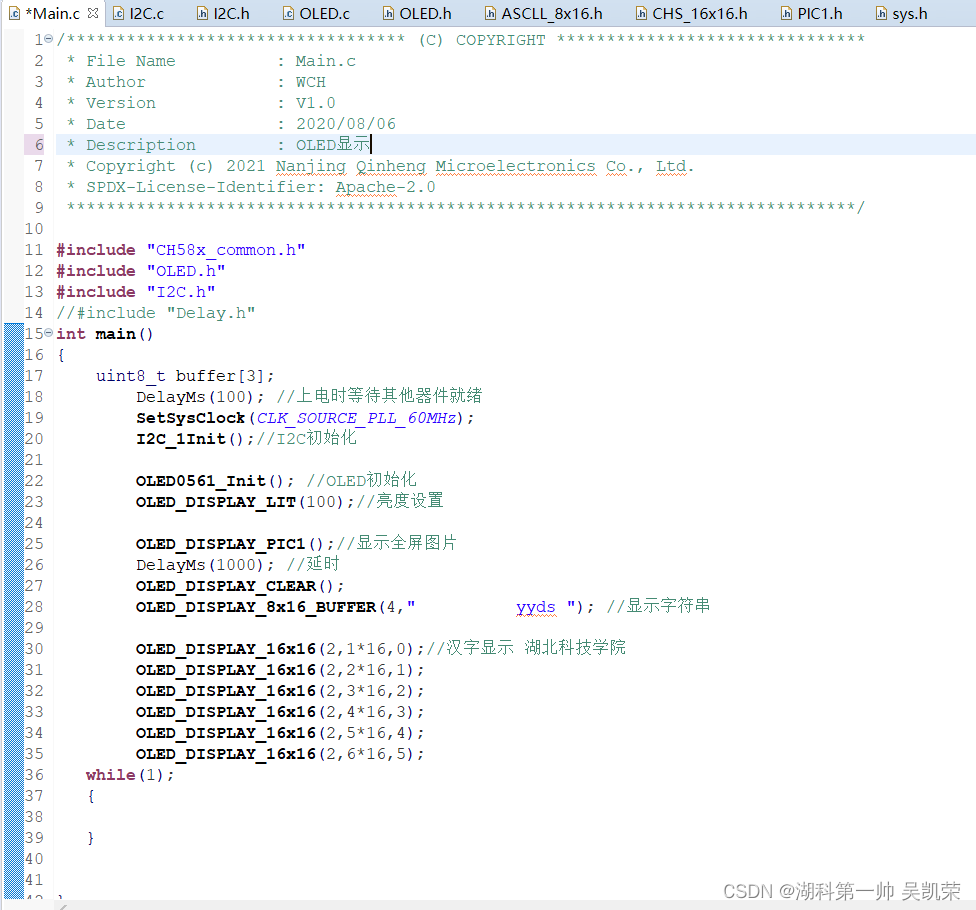

代码编写：（通过I2C通信来实现OLED显示）在这里我们进行了模块化编程使程序更清楚明了,在程序中我们先根据I2C的库函数配置I2C，再配置OLED显示函数。最后在主函数中调用OLED的函数来将要显示的数据显示到OLED上。

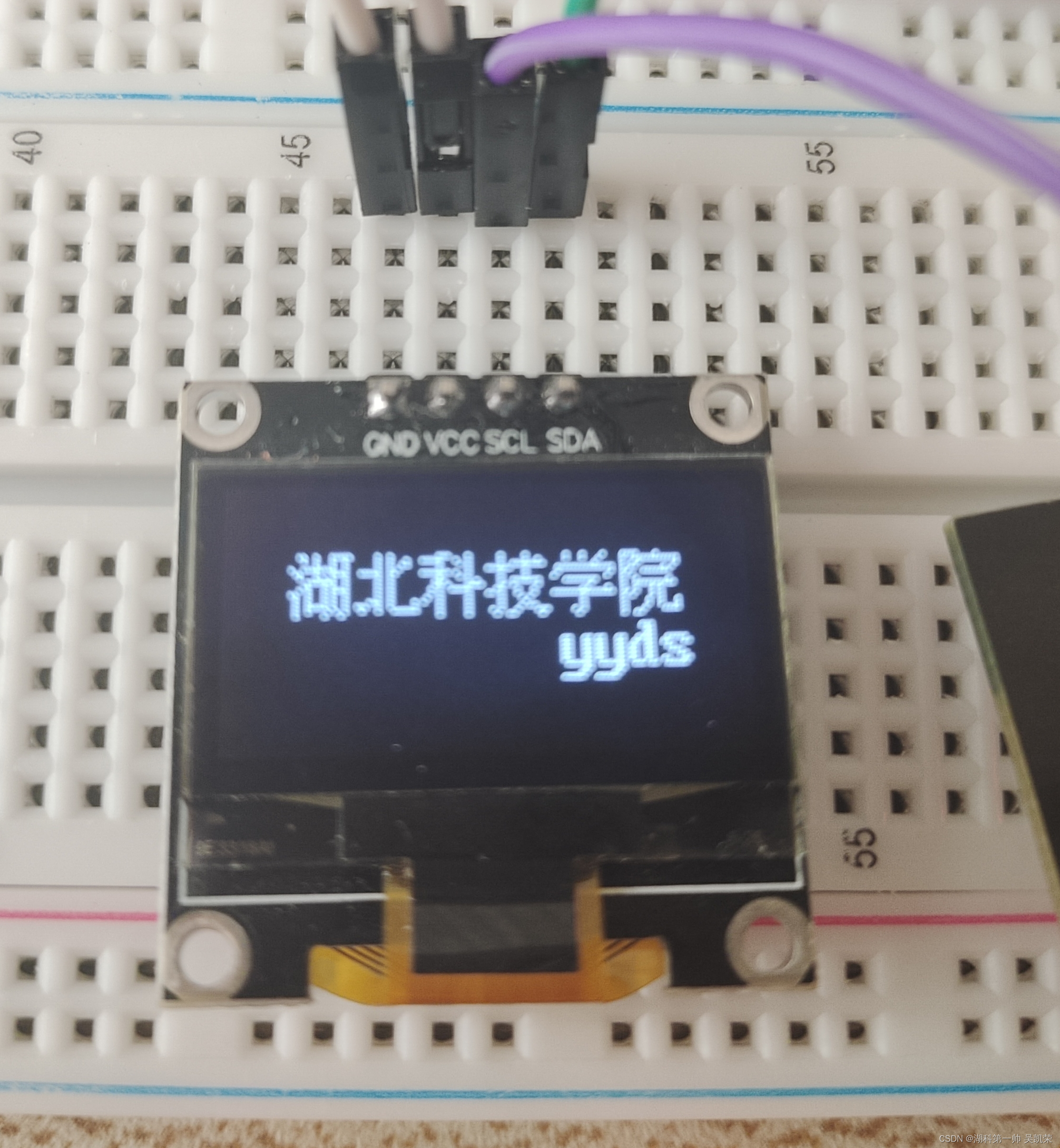

 程序现象：OLED显示“湖北科技学院yyds”
