TEWS TVME200-10 总线载体

TEWS TVME200-10 总线载体

产品概述

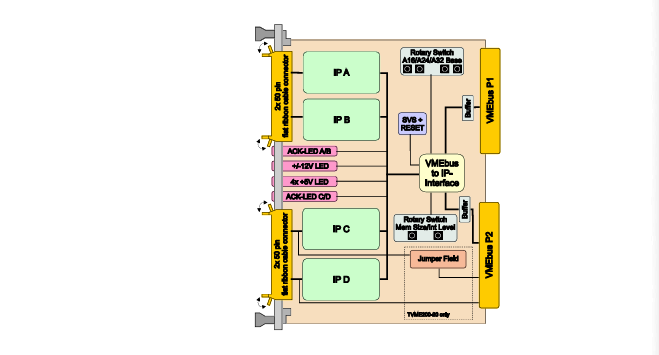

TVME200 是一款 6U VME 总线载体，最多可容纳 4 个单尺寸或 2 个双尺寸工业包（IP）模块。模块，用于为过程控制、医疗系统、电信和交通控制应用构建模块化、灵活且经济高效的 I/O 解决方案。用于为过程控制、医疗系统、电信和交通控制等应用构建模块化、灵活且经济高效的 I/O 解决方案。TVME200 的设计符合 VMEbus 规范 ANSI/VITA 1-1994 和 TVME200 的设计符合 VMEbus 规范 ANSI/VITA 1-1994 和 IndustryPack 逻辑接口规范 ANSI/VITA 4-1995。 它保证了与 VMEbus 系统中各种工业包的兼容性。工业包 I/O 和 ID 空间映射到 VME A16/D16 空间。IP 内存空间映射到 VME A24 或 A32 空间。支持 D08 和 D16 访问。支持 D08 和 D16 访问。如果映射到 VME A24 空间，所需内存空间的大小是可配置的。在 VME A32 空间，每个 IP 模块有8 Mbyte 的固定空间。 通过 TVME200 上的一个 4 针跳线块，可以访问所有 IP 模块的选通信号。不支持 DMA、32 位访问和 32 MHz 操作。

技术信息

VME 总线从属接口： 根据 VME 总线规范 ANSI / VITA 1-1994，6U 电路板

短 I/O： VME A16、D08/16、

地址修改器：29、2D

大小：1 千字节（256 字节/IP）

标准存储器： VME A24、D08/16、

地址修改器： 39、3A、3D、3E

大小：可编程，每个 IP 从 32 K 字节到 2 M 字节不等

扩展内存： VME A32、D08/16、

地址修改器： 09、0A、0D、0E

大小：固定，每个 IP 8 Mbytes

中断： VME IRQ1-7

工业包插槽： 四个单尺寸或两个 双尺寸，带前面板 I/O 8 MHz 接口，无 DMA

可编程，或通过旋转开关选择预定义集

I/O 访问： 50 针 0.1 英寸扁平带状电缆

TVME200-10 配置

·用于 4 个 IP 模块的 VME 总线载体（6U）

·前面板输入/输出

· 标准手柄

·不符合 RoHS 规范

特性

·10个PMC插槽

·支持VMEbus 6U和VME64x扩展

·支持32位和64位PCI总线

·支持PCI 2.3规范

·支持热插拔

·提供中断和DMA支持

应用领域

工业控制、军事和航空航天、测试和测量、数据采集、通信
