A-B 1326a 伺服电机

A-B 1326a 伺服电机

产品概述

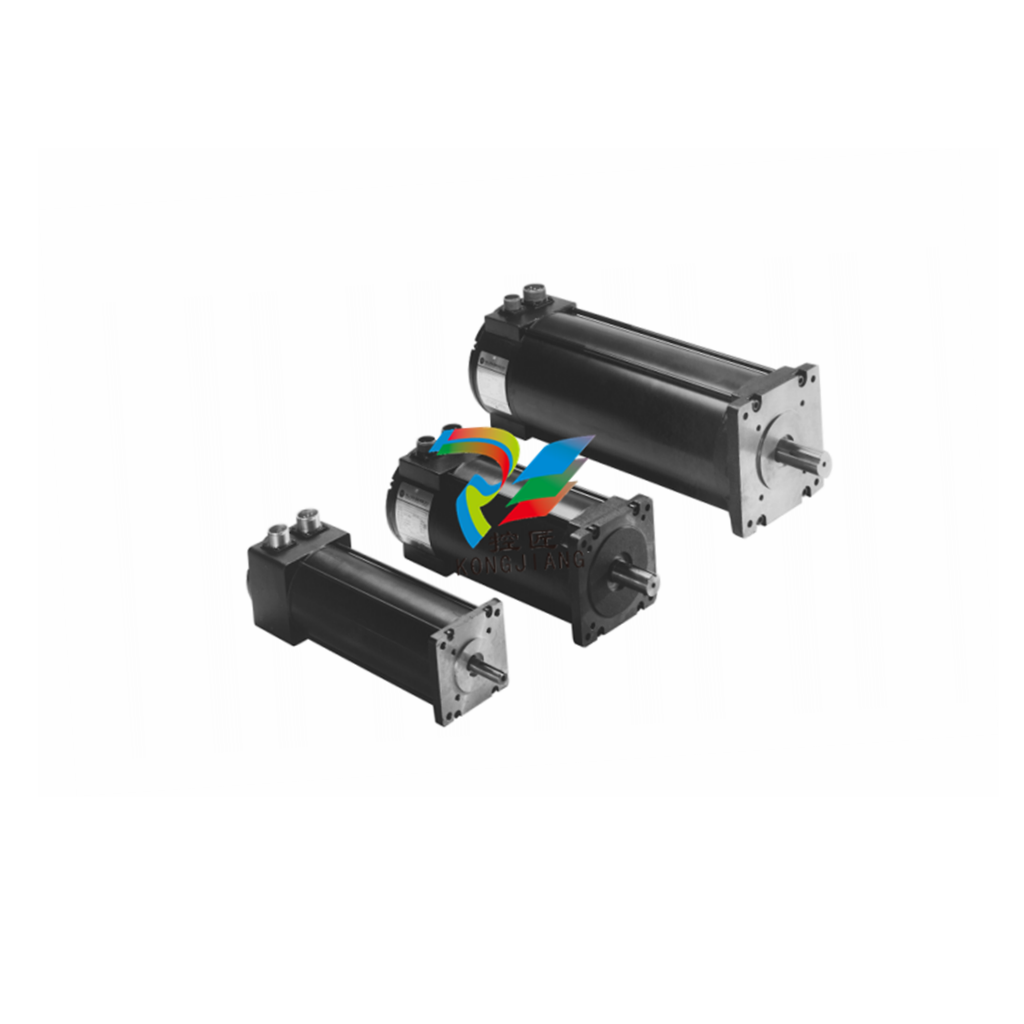

1326AB 伺服电机是 Allen-Bradley 为满足伺服系统应用的严格要求而设计的高性能三相无刷交流同步电机系列。

每台电机都具有以下标准功能：

· 永磁转子可提高伺服响应。

· 三相正弦绕组定子磁场，可将热量直接传递给环境，并在低速时平稳运行。

· 无刷旋转变压器提供位置、换向和速度反馈信息。由于电机中没有板载电子元件，因此在恶劣环境下也能经久耐用。1391 A 四 B（可选）编码器输出（最高 2048 ppr）通过旋转变压器反馈生成。

· 失速（零转/分）时的连续额定输出扭矩为 100%。

· 峰-峰总位移为 0.0005 英寸（0.0127 毫米）。

· 垂直轴向上或向下安装。

· TENV 结构。

· IP65 防护等级（与轴密封选件一起使用时），可抵御恶劣环境。电机防尘，可承受脉冲水流，不会有液体进入电机。

1326AB 可提供的选件包括（括号内为选件代码或目录编号）：

·带 90V 直流线圈（-A4、-A5、-A7）或 24V 直流线圈（-K4、-K5、-K7）的整体式弹簧固定制动器。

· 制动器电源（1326-MOD-BPS）将 115 伏交流电转换为 90 伏直流制动器所需的电压。

· 轴油封配件包 （1326AB-MOD-SSV-xx），用于现场安装氟橡胶轴封。

· 带公制轴的 NEMA 英制 (-11) 或 IEC 公制法兰安装 (-21)。

· Resolver Feedback 套件（1326AB-MOD-Vxxxx）提供 4.25 英寸（108 毫米）传感器，可提供绝对/游标或单刷无刷反馈。旋转变压器反馈，可与 Allen-Bradley 8600GP、IMC 机架和 S级运动控制器。

· 接线盒套件（1326AB-MOD-RJxx）提供轴向安装连接器。

· 二次反馈安装套件（1326AB-MOD-Mx）用于现场安装 Allen-Bradley 编码器 (845H) 或旋转变压器。使用1326AB 电机与带 A 四 B 反馈的 1391B-ES （或 1391-DES）配合使用。反馈（最高 2048 ppr）的 1326AB 电机，则无需安装编码器。

· 鼓风机冷却套件（1326AB-MOD-G3、G4）提供空气冷却，可使大多数 1326AB “C” 型框架电机的扭矩输出增加 35%。

该套件可现场安装在 1326AB-Cxx 电机（包括带制动器的电机）的后部。对于使用二级电机安装反馈的电机 (1326AB-MOD-M60)，请使用选件 “G4”。
