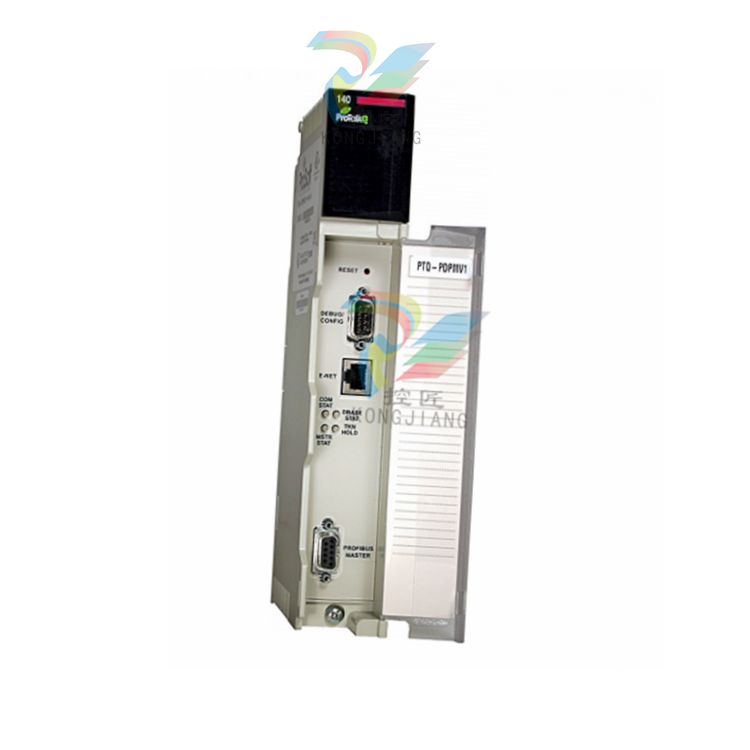

PROSOFT PTQ-PDPMV1 主控模块

PROSOFT PTQ-PDPMV1 主控模块

描述

PROFIBUS DPV1 主站模块是 Quantum 处理器的强大通信接口。该模块由施耐德电气授权开发，采用了专有的背板技术，可与处理器进行功能强大的数据交换。

该模块支持符合 IEC 61158 标准的完整主站规格。可通过 1 类或 2 类 DPV1 服务传输非循环参数数据，使处理器能够轻松与支持 PROFIBUS DPV0/V1 协议的从站设备进行通信。

该模块是 PROFIBUS 网络与处理器之间的输入/输出模块。处理器的数据传输与 PROFIBUS 网络上的 I/O 数据传输是异步的。

特点

-易于配置和管理

-行业认可

-坚固可靠

-以 ProSoft 技术为后盾

优点

包括用于设计、配置和监控 PROFIBUS 网络的 ProSoft Configuration Builder 软件

包括 PROFIBUS DPV1 主站 FDT（现场设备工具）通信 DTM（PROFIBUS comDTM）软件，用于连接任何兼容的 FDT 软件容器、FDT 设备 DTM 和适用的 PROFIBUS 从站设备

通过以太网配置 PTQ 模块和 PROFIBUS 网络

获得施耐德电气 CAPP（自动化协作伙伴计划）认证

通过 PROFIBUS 贸易组织 (PTO) 认证

模块基于西门子 ASIC ASPC2 Step E 与英飞凌 C165 微处理器构建

固件可闪存升级

符合 Unity HEC 热备功能规范。

每个机架最多支持 6 个 PTQ-PDPMV1 模块（热备用实施最多支持 4 个模块）

支持扩展诊断数据、警报指示和确认处理、组播和广播报文 (DPV1)

了解您的协议、设备和应用的工业数据通信专家

三年标准保修

一般规格

- 单插槽 - 兼容量子背板

- 模块被识别为选项模块，可访问 PLC 内存进行数据传输

- 配置数据存储在 ProTalk® 模块的非易失性存储器中

- 模块随附 Microsoft Windows XP、2000 和 NT 配置软件

- 一个机架最多可放置六个模块

- 本地机架 - 模块必须与处理器放置在同一机架上

- 与所有常见的量子编程软件包兼容，包括 Concept（2.6 或更高版本）、Unity Pro（2.2 或更高版本）、ProWORX（2.20 或更高版本）

- 支持的量子数据类型 3x、4x

- 跨背板高速数据传输，提供快速数据更新时间

- 提供梯形图样本文件

功能规格

- 通过 ProSoft Configuration Builder 软件（参见 PSW-PCB 数据表）提供易于使用的拖放式总线视图配置界面

- 通过在线从站诊断监控/修改过程数据和 DPV1 非循环数据

- 通过 DP/PA 耦合器或链路支持网络上的 PROFIBUS PA 从站

- 通过中继器支持多达 125 个从站设备

- 支持扩展诊断数据（DPV1）

- 支持所有标准波特率，最高可达 12 Mbits/s

- 在所有有效的 PROFIBUS DPV1 速率下自动检测波特率

- 支持符合 PROFIdrive 3.1 标准的参数读写操作

- 支持同步和冻结命令

- 报警指示和确认处理（DPV1）

- 支持多播和广播报文（DPV1）

- 通过 CRC 校验和确定从站配置与处理器的一致性

- 包括 FDT/DTM PROFIBUS 主站传输通信 DTM 软件（参见 PSW-CDTM-PDPM）
