一丶天馈线的布放和制作工艺
一、引言
天馈线作为通信基站的重要组成部分，其布放和制作工艺直接影响通信系统的稳定性和通信质量。因此，在天馈线的布放和制作过程中，必须遵循严格的规范和标准，确保天馈线的性能和可靠性。本文将详细介绍天馈线的布放和制作工艺，包括布放工艺要求、制作流程、安装步骤等方面。
二、天馈线布放工艺要求
- 布放前准备
在天馈线布放前，需要进行充分的准备工作。首先，需要确定天馈线的规格、型号和数量，以及布放的具体位置和路由。其次，需要检查天馈线的外观质量，确保无损伤、无缺陷。最后，需要准备好所需的工具和材料，如线缆、支架、夹具、防水材料等。
- 布放工艺要求
（1）线缆布放应平直、不交叉，固定间距均匀、牢固。在布放过程中，应避免线缆的过度弯曲和拉伸，以免损坏线缆的绝缘层和导体。
（2）线缆的路由和位置应预先设计好，并遵循最短路径原则，以减少信号的损耗和干扰。同时，应避免线缆与尖锐物体接触，以免划伤线缆外皮。
（3）信号线缆应和电源线缆、尾纤分离布放，以减少相互之间的干扰。在布放过程中，应使用不同颜色的线缆进行区分，以便于识别和管理。
（4）线缆转弯应均匀圆滑，线缆转弯的最小弯曲半径应大于60mm，以减少线缆的应力集中和损伤。
（5）在布放过程中，应做好防水处理。对于室外布放的线缆，应使用防水胶带或防水套管进行保护，以防止水分侵入导致线缆损坏。

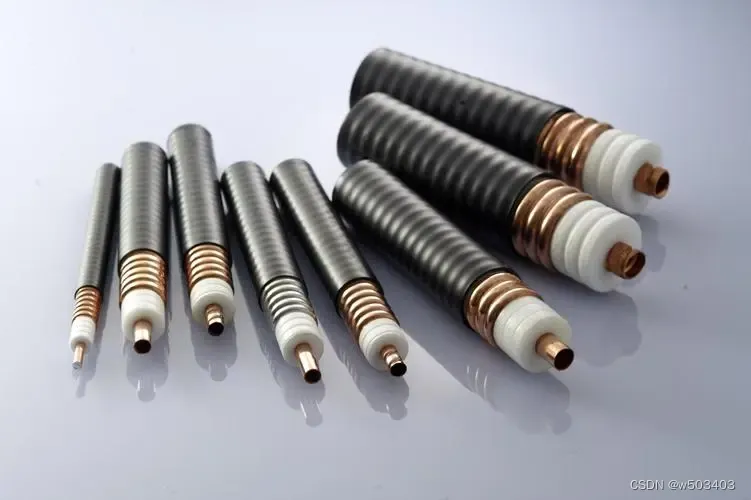

三、天馈线制作工艺
- 馈线制作前准备
在馈线制作前，需要准备好所需的工具和材料，如馈线、接头、连接器、扩孔器、螺丝刀等。同时，需要检查馈线的外观质量，确保无损伤、无缺陷。
- 馈线制作流程
（1）准备制作馈线接头：选取合适的长度和位置（如15厘米）制作接头，将多余的馈线用细齿小手锯锯掉。确保制作接头段的馈线没有弯曲的情况，必须是直的，对不直的部分需校直。

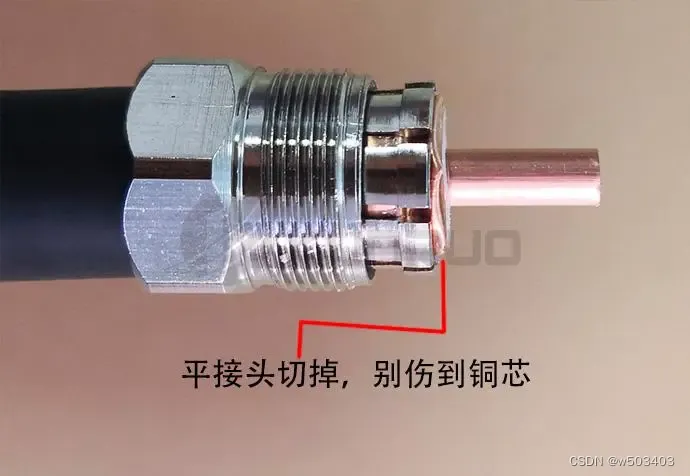

（2）剥除馈线外皮及切割馈线：在将要制作接头馈线断口5mm处的一圈馈线波纹是波谷中央位置，用馈线切割刀在该处的馈线外皮进行环切，并用手轻压馈线刀切断馈线皮。然后，使用馈线安全刀从环切处开始向外将这小段馈线皮剥掉，剥削时应避免划伤外导体表面。
（3）馈线接口处理：用小金属刷将刚切好的馈线端进行清洁，如有毛刺则用锉刀锉平。用钢刷将金属导体内的和表面的碎屑清理干净，并取一小块防水胶对切割口进行粘贴，以吸附更细小的金属碎屑。然后，使用专用的街头扩孔器对馈线口做扩孔和定型。
（4）安装连接器前套：先用手将接头的前端（外套件）和后端面（内套件）拧紧，注意在拧紧的过程中外套件须固定不动，只旋转套在馈线端的内导体。待手拧紧后，再用扳手将接头拧紧，直到将接头两边紧密连接到位。
- 馈线安装步骤
（1）将制作好的馈线依次穿过馈线中间杆支架，在双门杆支架上固定，并利用调线叉进行调整馈线松紧度。馈线垂度应调整到设计要求后进行固定。
（2）馈线安装要先内后外，即先安装内馈线，再安装外馈线。将调整好的同一双门杆两侧的馈线进行跳线连接。
（3）在馈线安装过程中，应做好防水处理。对于室外安装的馈线，应使用防水胶带或防水套管进行保护。
四、总结
天馈线的布放和制作工艺是通信基站建设中的重要环节。通过遵循严格的规范和标准，可以确保天馈线的性能和可靠性，提高通信系统的稳定性和通信质量。在实际操作中，需要充分考虑天馈线的布放环境、线缆类型、安装位置等因素，制定合适的布放和制作方案。同时，还需要加强施工过程中的质量控制和安全管理，确保天馈线的质量和安全。
网线的制作
网线的制作是一个涉及多个步骤和工具的过程。以下是详细的制作步骤和所需工具，主要参考了文章1和文章2的内容：
所需工具与材料
- 网线钳：用于剥线、剪齐和压接水晶头。
- 剥线器：用于剥去网线外皮，露出内部线芯。
- RJ45网线插头（水晶头）：连接网线与设备的重要部件。
- 未制作的网线：根据需要选择非屏蔽双绞线（UTP）或屏蔽双绞线（STP）。
- 测线仪（可选）：用于测试网线连通性。
制作步骤
-

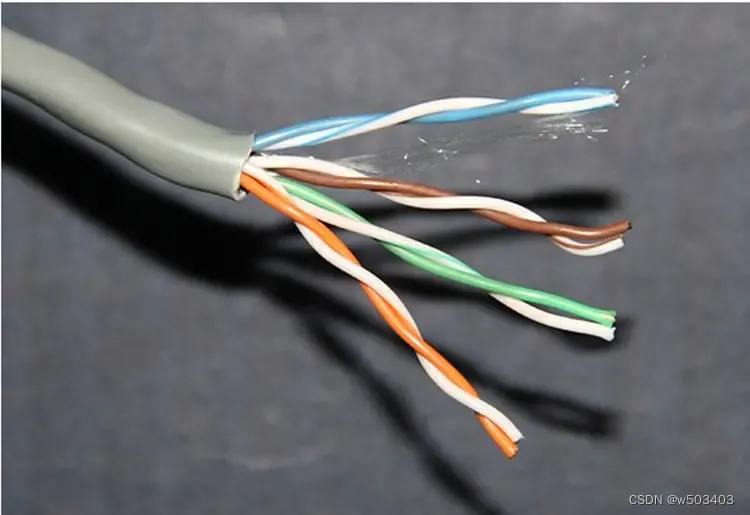

剥线：
- 使用剥线器或网线钳的剥线口，剥去网线外皮约2-3厘米，露出内部的8根线芯。
- 整理网线：
- 将8根线芯分开，并根据需要选择线序标准（通常是EIA/TIA T568B标准）。

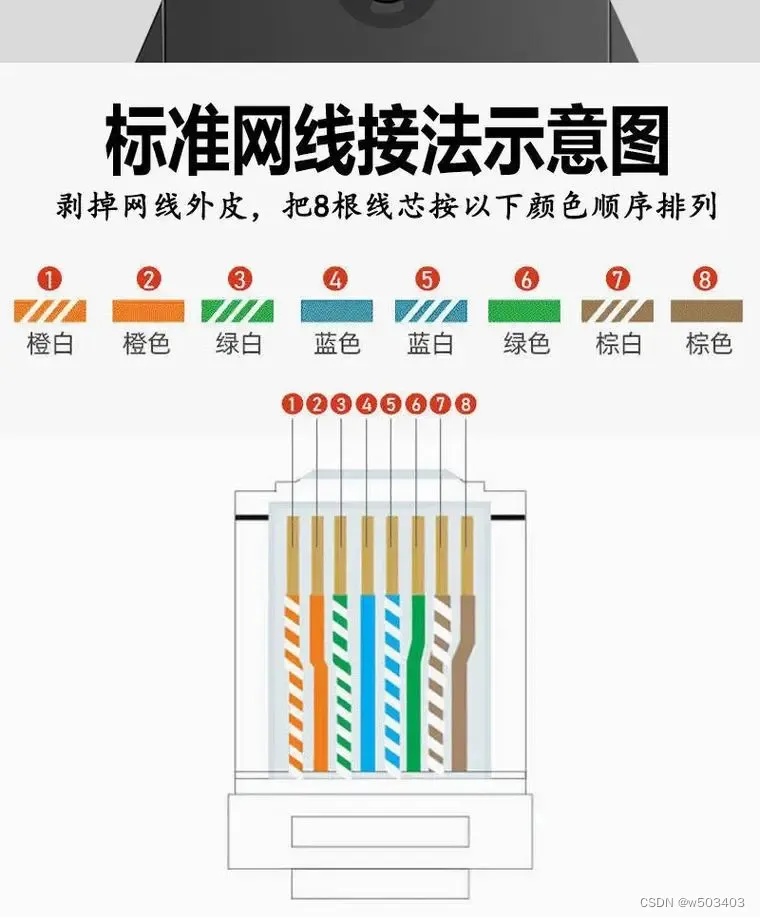

- T568B线序规范为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
- 确保线序正确，因为错误的线序会导致网线无法正常使用。
- 剪齐插头：
- 使用网线钳将排列好的线芯剪齐，通常保留约1厘米的长度。
- 插入RJ45插头：
- 将RJ45插头的铜锡面朝上，然后将整理好的线芯按照顺序插入插头的孔位中。
- 确保每根线芯都紧贴着插头底部，没有松动。

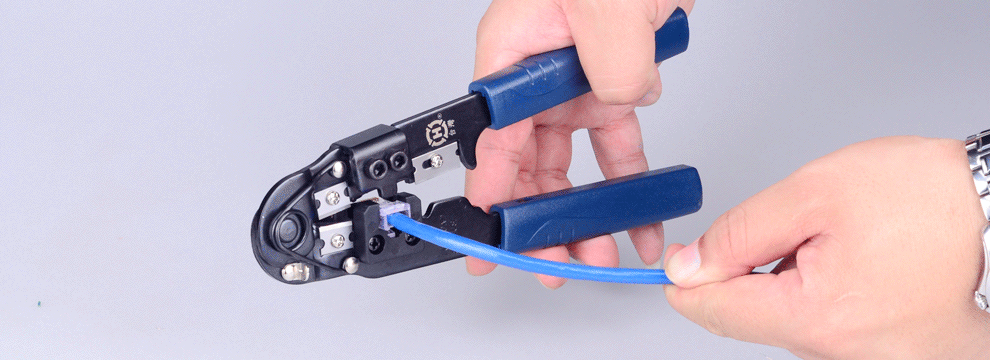

- 压接：
- 使用网线钳的压线口，将RJ45插头压接在网线上。
- 确保每根线芯都牢固地压接在插头上，没有裸露的线芯。

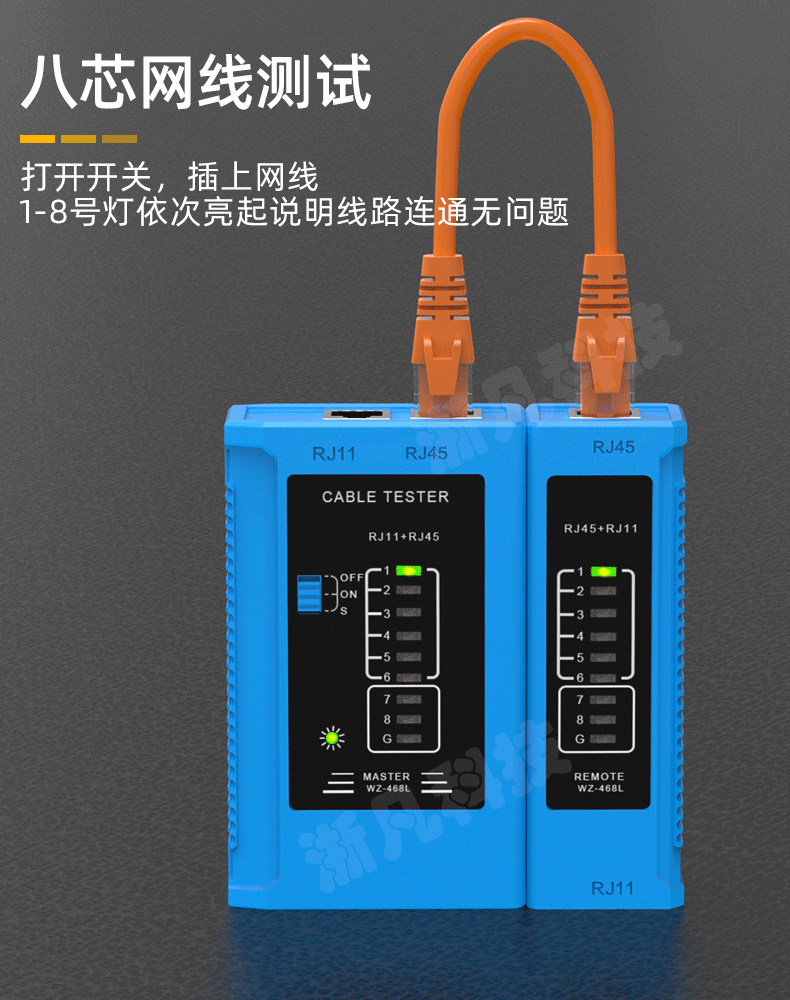

- 测试（可选）：
- 使用测线仪检查网线的连通性。
- 将网线两端分别插入测线仪的RJ-45接口，并观察指示灯的亮起情况。
- 如果测试仪的8个指示灯按顺序依次亮绿灯，则说明网线制作成功。
二丶网线的布放及制作
1.通信网线的制作是一个细致而重要的过程，它直接影响到网络通信的质量和稳定性。下面将详细介绍通信网线的制作步骤，并参考相关数字和信息进行说明。
一、准备工具和材料首先，我们需要准备一些必要的工具和材料，包括网线钳、剥线钳、网线测试仪、超五类线（长度根据需求确定，但通常建议至少0.6米，最多不超过100米）、水晶头（质量较好的价钱约为5角左右，建议避免贪图便宜以免影响网络通信质量）、水晶头防护套等。
二、制作步骤
1.裁剪超五类线：使用网线钳根据实际需求裁剪超五类线的长度。在裁剪时，要确保长度足够，并避免过长或过短。
2.安装水晶头防护套：将水晶头防护套安装到超五类线上，并预留出至少约100mm的长度。注意水晶头防护套的前后方向不能装反。
3.剥离超五类线外皮：使用剥线钳剥离超五类线的外皮，长度约为20mm。在剥离外皮时，要特别小心，不能损伤线芯的绝缘层。
4.排列线芯：将线芯按照接线顺序排列，保留13mm～15mm的长度，剪去多余部分，并使剩余线芯长度一致。通常，线序有A线序和B线序两种，制作直通网线时，网线两端的线序应一致；制作交叉网线时，网线两端的线序应不同。
在排列线芯时，可以遵循EIA/TIA 568B标准，即线序为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。具体操作为：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置。在这个过程中，需要特别注意绿色条线应该跨越蓝色对线。
5.插入水晶头：将排列好的线芯插入水晶头中，确保线芯完全插入并整齐排列在水晶头里面。在插入时，要注意力度均衡，直到插到尽头。
6.压接水晶头：使用网线钳用力压紧水晶头，确保水晶头上的金属片刺入双绞线的线芯，并与线芯总的铜质导线内芯接触，以联通整个网络。压接完成后，水晶头上的金属片应低于水晶头的头部平面。
7.测试网线：把网线的两头分别插到双绞线测试仪上，打开测试仪开关测试指示灯亮起来。如果正常网线，两排的指示灯都是同步亮的；如果有此灯没同步亮，证明该线芯连接有问题，应重新制作。
8.安装水晶头防护套：把水晶头防护套推到水晶头上，确保防护套完全覆盖水晶头并固定好。
三、注意事项
1.在制作网线时，要特别小心，不能损伤线芯的绝缘层，以免影响网络通信质量。
2.在排列线芯时，要遵循正确的线序标准，并确保线芯长度一致。
3.在压接水晶头时，要确保金属片完全刺入线芯并与其接触良好，以确保网络通信的稳定性。
4.在选择水晶头时，要尽量避免贪图便宜而购买质量较差的水晶头，以免影响网络通信质量。
通过以上步骤和注意事项的介绍，我们可以清晰地了解到通信网线的制作过程。在实际操作中，我们需要仔细、耐心地完成每一个步骤，以确保制作出的网线具有良好的网络通信质量和稳定性。
安全：
通信工程实施安全规范是确保通信工程建设过程中人员安全、设备安全以及工程质量的重要保障。以下是关于通信工程实施安全规范的详细阐述：
一、安全生产管理
建立健全安全生产管理制度：项目部门需确保全员执行安全生产管理制度，并定期进行整改和更新。
安全生产管理机构及人员：
施工单位应成立安全生产管理机构，设立专职安全生产管理人员。
通信工程总监应具有相应的工程技术职称和安全管理资格，对通信工程施工过程中的安全生产工作负总责。
安全培训和认证：施工人员应接受相关安全培训并持有合格的安全证书。
施工单位应建立安全生产培训制度，对新员工和在岗员工进行安全操作培训。
二、施工现场管理
安全警示标识：在施工现场设置明显的安全警示标识，划定危险区域和安全通道。
个人防护用品：作业人员应周全佩戴劳动防护用具，如安全帽、安全鞋、安全带等。
设备维护：定期对施工设备和机械进行检修和保养，确保安全运行。
三、作业操作规范
作业指导书：施工人员必须严格按照作业指导书进行操作，禁止违规操作。
安全风险评估：进行高空、粉尘、噪音等危害作业前，必须进行安全风险评估并制定相应的安全防护措施。
电力线路和通信设备操作：必须遵守相关规定和安全操作程序，确保安全施工。
四、应急处理
应急救援设备和人员：配备必要的应急救援设备和人员，并进行定期演练。
应急预案：针对火灾、坠落、高空坠物等安全风险，制定应急预案，提前做好安全疏散演练和救援准备。
五、检查和整改
安全生产检查：定期进行安全生产检查，发现隐患及时整改，并建立完善的安全生产档案。
违规行为处理：对违反安全规定的行为进行严肃处理，确保安全生产工作的严肃性和有效性。
六、监测和评估
安全监测和评估：在施工过程中，对环境、设备和人员进行安全监测和评估，确保安全生产工作的有效性和及时性。
定期检测和评估机制：对于风险较大的作业和设备，建立定期检测和评估机制，及时发现并解决问题。
七、安全生产信息报送
安全生产信息报送制度：项目部门应建立健全安全生产信息报送制度，及时向有关部门和领导汇报工程安全生产情况。
通过遵循以上通信工程实施安全规范，可以确保通信工程建设过程中的安全性和工程质量，降低事故风险，保障人员和设备的安全。
