简单介绍

Android想要做好界面，比如一些比较酷炫的控件等，都需要我们自定义控件，其实也就需要我们自定义视图，理解和掌握画笔画布的相关知识，这里我先讲自定义视图的框架搭建，再讲paint画笔的相关api方法，再讲Canvas的相关使用

自定义视图框架的搭建

自定义视图主要是我们新建一个继承View的类，然后我们重写这个View类的onDraw()方法

package com.example.myapplication;

/**
 * Created by Administrator on 2016/9/24 0024.
 */
import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Path;
import android.graphics.Rect;
import android.graphics.RectF;
import android.graphics.Typeface;
import android.util.AttributeSet;
import android.util.Log;
import android.view.View;
public class MyView extends View{
    //private Canvas canvas;
    private String TAG = "MyView";


    public MyView(Context context, AttributeSet attrs) {
        super(context, attrs);

    }
    @Override
    protected void onDraw(Canvas canvas){

        /*这里等会进行canvas和paint的相关操作*/
    }
    }

在onDraw方法中，我们对canvas和paint进行相关的操作。
同时为了引用这个视图，我们也需要在xml的布局文件加入我们自定义的视图

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"

    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    android:orientation="vertical"
    tools:context="com.example.myapplication.MainActivity">

    <TextView

        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/hello" />
    <com.example.myapplication.MyView
        android:id="@+id/user_view"

        android:layout_width = "match_parent"
        android:layout_height= "wrap_content"/>
</LinearLayout>

com.example.myapplication是我们的包名，MyView是我们自定义视图的类型，这样一个大体的框架就搭好了，接下来我们在onDraw()方法进行操作

Paint的相关API

/*新建一个画笔*/
Paint paint  = new Paint()

/*设置画笔的颜色*/
paint.setColor(int color)

/*设置画笔的宽度*/
paint.setStrokeWidth(float width)

/*设置画笔的类型*/
/*主要类型有FILL:填充内部，
          FILL_AND_STROKE:填充内部和描边
          STROKE:描边
比如当我们画一个圆形，使用FILL的话，整个圆的颜色都是画笔颜色，
    使用STROKE的话，仅仅圆周的颜色变为画笔颜色。具体例子在下面*/
paint.setStyle(Style style)

/*设置字体的大小*/
paint.setTextSize(float size)

/*设置字体的类型和风格
字体类型主要有
Typeface.DEFAULT:常规字体类型
Typeface.DEFAULT_BOLD:黑体字体类型
Typeface.MONOSPACE:等宽字体类型
Typeface.SANS_SERIF:sans serif字体类型

字体风格主要有
Typeface.BOLD:粗体
Typeface.BOLD_ITALIC:粗斜体
Typeface.ITALIC:斜体
Typeface.NORMAL:常规

在设置字体类型时，直接使用paint.setTypeface(Typeface.DEFAULT_BOLD)
但是如果我们还需要设置字体风格，那么做法是paint.setTypeface(Typeface.create(Typeface.DEFAULT_BOLD,Typeface.ITALIC))
    */
paint.setTypeface(Typeface typeface)

/*设置字体的对齐方式
Paint.Align.RIGHT:右对齐
Paint.Align.LEFT:左对齐
Paint.Align.CENTER:居中对齐
对齐方式都是相对于我们画字时设置的起始坐标，具体见后面的例子
*/
paint.setTextAlign(Align align)

/*重置画笔的相关属性*/
paint.reset()

Canvas的相关API

/*画点*/
cavas.drawPoint(float x,float y,Paint paint)

/*画线
startX:线的起始x坐标
startY:线的起始Y坐标
stopX:线的结束x坐标
stopY:线的结束Y坐标*/
canvas.drawLine(float startX,float startY,float stopX,float stopY,Paint paint)

/*画一个区域
有三种方式，第一种比较直接，直接传入左上右下边的坐标就行
后面两种需要先new一个Rect或者RectF对象*/
canvas.drawRect(float lef,float top,float right,float bottom,Paint paint);
canvas.drawRect(Rect rect,Paint paint);
canvas.drawRect(RectF rectf,Paint paint);

/*画圆
cx:圆心的X坐标
cy:圆心的Y坐标
radius:圆的半径*/
canvas.drawCircle(float cx,float cy,float radius,Paint paint)

/*画椭圆
可以直接传入坐标，分别代表椭圆左上右下四边的坐标
也可以传入一个区域对象
*/
canvas.drawOval(float lef,float top,float right,float bottom,Paint paint)
canvas.drawOval(RectF rectf,Paint paint)

/*画圆弧
这里也可以直接传入坐标，当然也可以传入RectF对象
startAngle:起始的角度（0-360）
sweepAngle:圆弧转过的角度
useCenter:true:会画出圆周上到圆心得整个区域
          false:仅仅会画出一小部分区域，具体可以见下面的例子*/
canvas.drawArc(RectF,float startAngle,float sweepAngle,boolean useCenter,Paint paint)

/*画路径*/
canvas.drawPath(Path path,Paint paint)

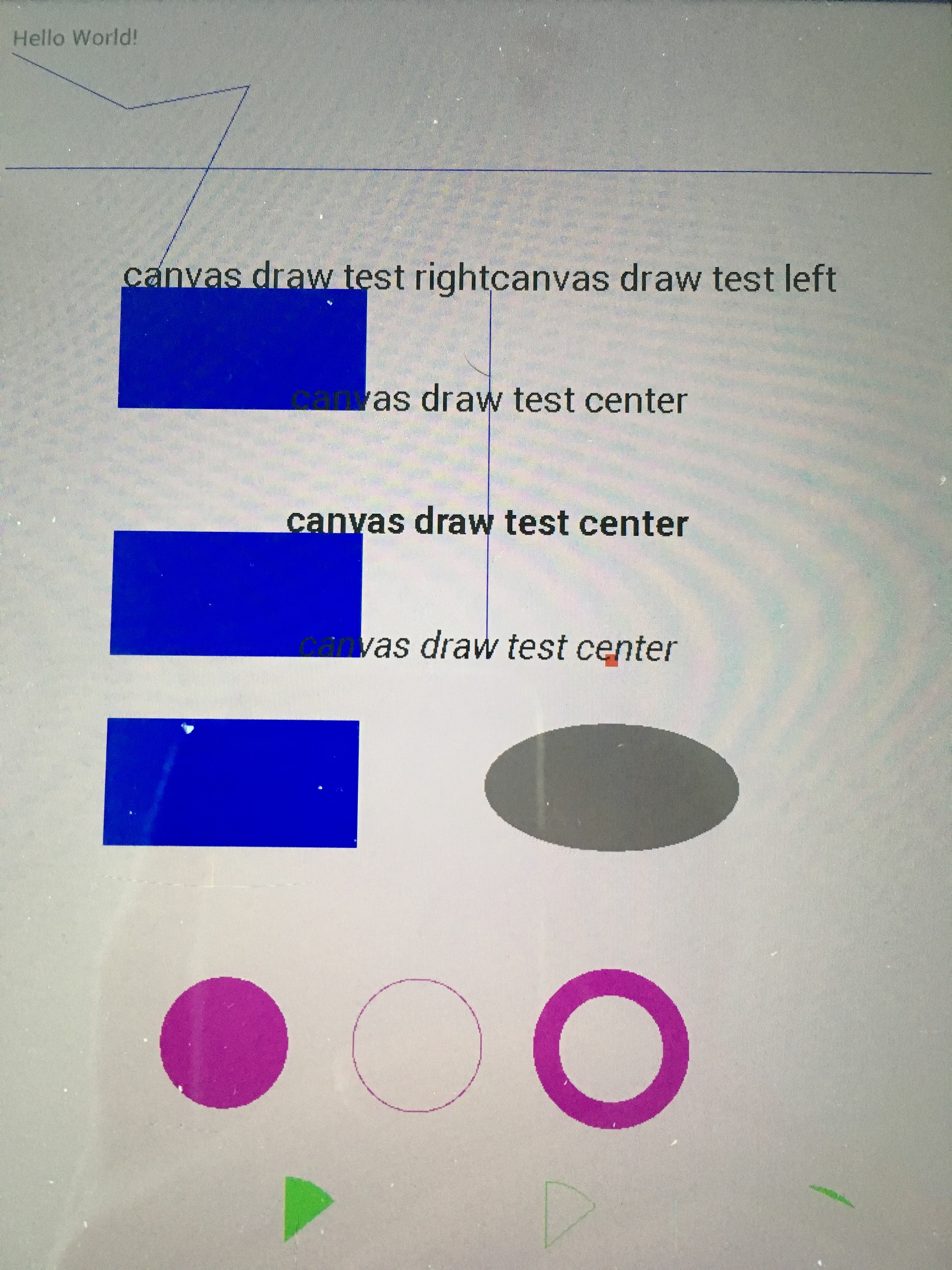

实例

package com.example.myapplication;

/**
 * Created by Administrator on 2016/9/24 0024.
 */
import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Path;
import android.graphics.Rect;
import android.graphics.RectF;
import android.graphics.Typeface;
import android.util.AttributeSet;
import android.util.Log;
import android.view.View;
public class MyView extends View{
    //private Canvas canvas;
    private String TAG = "MyView";
    public MyView(Context context) {
        super(context);
    }

    public MyView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    /*public MyView(Context context, AttributeSet attrs, int defStyleAttr, int defStyleRes) {
        super(context, attrs, defStyleAttr, defStyleRes);
    }*/

    public MyView(Context context, AttributeSet attrs) {
        super(context, attrs);

    }
    @Override
    protected void onDraw(Canvas canvas){
        super.onDraw(canvas);
        Paint paint = new Paint();
        paint.setColor(Color.BLUE);
        int width = getWidth();
        int height =getHeight();
        Log.i(TAG,"width = "+width);
        /*画一个区域*/
        canvas.drawRect(100,200,300,300,paint);

        Rect rect = new Rect(100,400,300,500);
        canvas.drawRect(rect,paint);

        RectF rectf = new RectF(100,550,300,650);
        canvas.drawRect(rectf,paint);

        /*画线*/
        canvas.drawLine(0,100,width,100,paint);


        /*画路径，比如画一个多边形*/
        Path path =new Path();
        paint.setStrokeWidth(1);
        paint.setStyle(Paint.Style.STROKE);
        path.moveTo(0,0);
        path.lineTo(100,50);
        path.lineTo(200,30);
        path.lineTo(100,250);

        canvas.drawPath(path,paint);

        //canvas.drawA
        /*画点，红色*/
        paint.reset();
        //paint.sett
        paint.setColor(Color.RED);
        paint.setStrokeWidth(10);
        canvas.drawPoint(500,500,paint);


        /*为了比较下面的画字对齐方式，我们先画一条线*/
        paint.reset();
        paint.setColor(Color.BLUE);
        canvas.drawLine(400,200,400,500,paint);

        paint .reset();
        paint.setColor(Color.BLACK);
        paint.setTextSize(30);
        /*右对齐，相对于我们设置的x,y*/
        paint.setTextAlign(Paint.Align.RIGHT);
        canvas.drawText("canvas draw test right",400,200,paint);
        /*左对齐，相对于我们设置的x,y*/
        paint.setTextAlign(Paint.Align.LEFT);
        canvas.drawText("canvas draw test left",400,200,paint);
        /*居中对齐，相对于我们设置的x,y*/
        paint.setTextAlign(Paint.Align.CENTER);
        canvas.drawText("canvas draw test center",400,300,paint);
        /*设置字体类型*/
        paint.setTypeface(Typeface.DEFAULT_BOLD);
        paint.setTextAlign(Paint.Align.CENTER);
        canvas.drawText("canvas draw test center",400,400,paint);
        /*设置字体风格，这里设置斜体*/
        paint.setTypeface(Typeface.create(Typeface.DEFAULT_BOLD,Typeface.ITALIC));
        paint.setTextAlign(Paint.Align.CENTER);
        canvas.drawText("canvas draw test center",400,500,paint);

        /*画椭圆*/
        paint.reset();
        paint.setColor(Color.GRAY);
        rectf = new RectF(400,550,600,650);
        canvas.drawOval(rectf,paint);

        /*画圆*/
        paint.reset();
        paint.setColor(Color.parseColor("#df02cc"));
        /*实心圆*/
        paint.setStyle(Paint.Style.FILL);
        canvas.drawCircle(200,800,50,paint);
        /*空心圆*/
        paint.setStyle(Paint.Style.STROKE);
        canvas.drawCircle(350,800,50,paint);

        /*空心圆*/
        paint.setStrokeWidth(20);
        paint.setStyle(Paint.Style.STROKE);
        canvas.drawCircle(500,800,50,paint);

        /*画圆弧*/
        paint.reset();
        paint.setColor(Color.GREEN);
        /*实心*/
        paint.setStyle(Paint.Style.FILL);
        rectf = new RectF(200,900,300,1000);
        canvas.drawArc(rectf,270,50,true,paint);
        /*空心*/
        paint.setStyle(Paint.Style.STROKE);
        rectf = new RectF(400,900,500,1000);
        canvas.drawArc(rectf,270,50,true,paint);

        /*usercenter置为false*/
        paint.setStyle(Paint.Style.FILL);
        rectf = new RectF(600,900,700,1000);
        canvas.drawArc(rectf,270,50,false,paint);
    }
}
