一、名词解释

1.单臂路由 ——>通过将路由器的某个物理接口划分为多个逻辑接口(子接口)，实现相互隔离的不同VLAN之间的通信
2.DHCP ——>用于集中对用户的IP地址进行动态管理和配置

二、实验目的

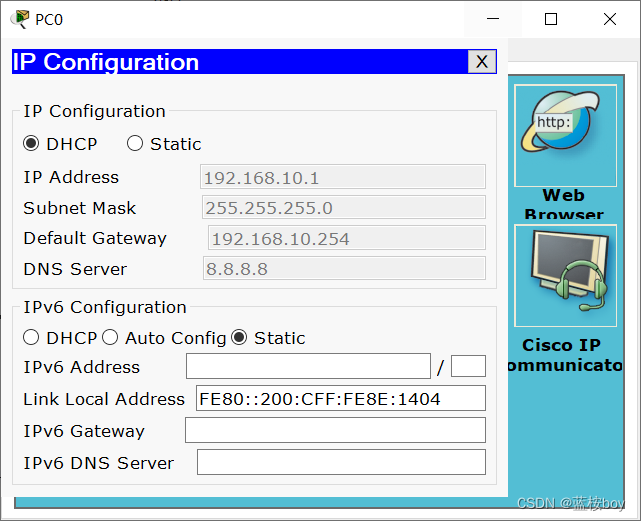

1.实现pc0、pc1能够能够自动获取到ip地址规划网段（192.168.10.0/24）给出截图代码
2.实现pc2、pc3能够自动获取到ip地址规划网段（192.168.20.0/24）给出截图代码

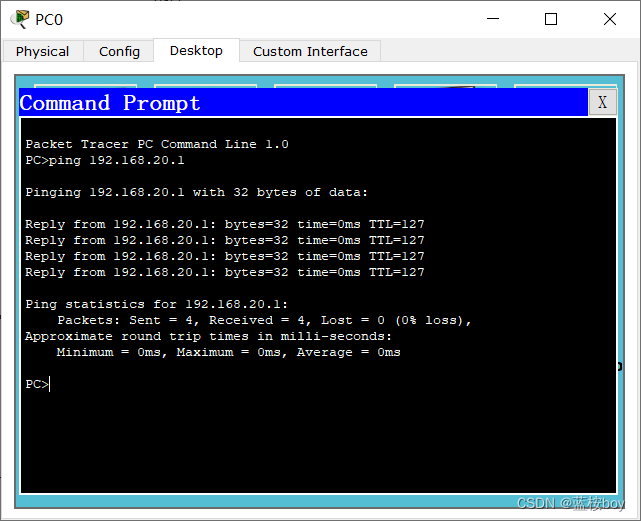

3.实现pc0能够与pc2通信

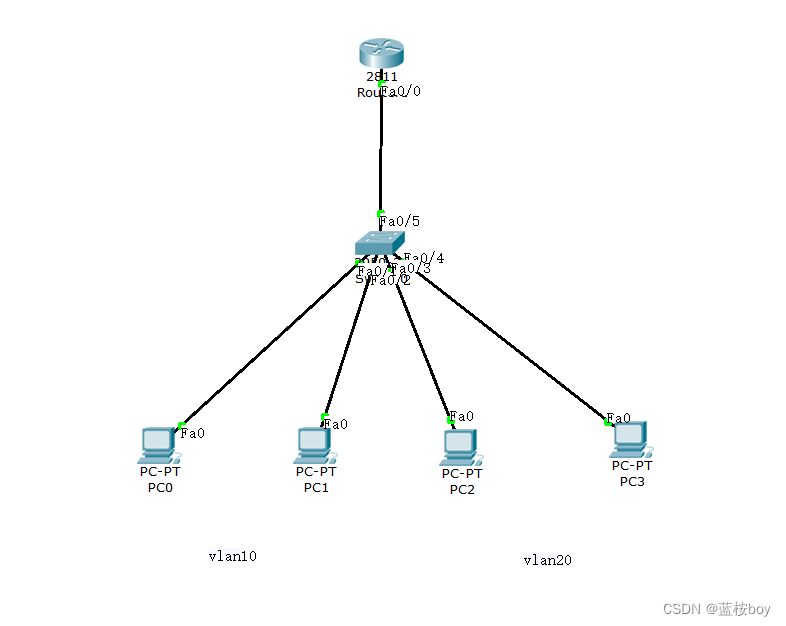

三、交换机配置

Switch>en
Switch#conf t
Switch(config)#vlan 10
Switch(config-vlan)#name vlan10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#name vlan20
Switch(config-vlan)#ex

Switch(config)#int f0/1
Switch(config-if)#switchport access vlan 10——将vlan10分配给这个端口
Switch(config-if)#int f0/2
Switch(config-if)#switchport access vlan 10
Switch(config-if)#int f0/3
Switch(config-if)#switchport access vlan 20
Switch(config-if)#int f0/4
Switch(config-if)#switchport access vlan 20
Switch(config-if)#int f0/5
Switch(config-if)#switchport mode trunk——将该端口的链路类型改成trunk

四、路由器配置

Router>en
Router#conf t
Router(config)#int f0/0
Router(config-if)#no shutdown

Router(config)#int f0/0.1——配置逻辑接口
Router(config-subif)#encapsulation dot1Q 10——使用dot1Q封装，并设置VLAN ID为10
Router(config-subif)#ip add 192.168.10.254 255.255.255.0

Router(config-subif)#int f0/0.2
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip add 192.168.20.254 255.255.255.0
Router(config-subif)#ex

Router(config)#ip dhcp pool 10
Router(dhcp-config)#network 192.168.10.0 255.255.255.0——定义一个DHCP作用域，从这个范围内分配IP地址给请求地址的客户端
Router(dhcp-config)#default-router 192.168.10.254——配置默认网关的IP地址
Router(dhcp-config)#dns-server 8.8.8.8——配置DNS服务器的IP地址，用于将网址解析为IP地址
Router(dhcp-config)#ex

Router(config)#ip dhcp pool 20
Router(dhcp-config)#network 192.168.20.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.10.254
Router(dhcp-config)#dns-server 8.8.8.8
