三相PWM整流逆变器级联负载，实现无并网操作，可实现并网转换，三相PWM整流逆变系统：高压输出，可切换并网功能

三相pwm整流器+三相逆变器级联+负载，无并网操作，可改并网

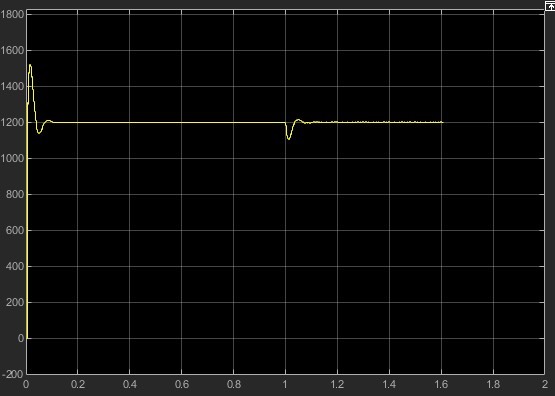

输入三相交流电源，整流采用电压电流双闭环spwm调制，输出1200V，后级接逆变器
开关频率10k

ID:6890691165801959

电力电子变换器仿真

标题：三相PWM整流器与逆变器级联的无并网操作技术研究

摘要：本文主要研究了三相PWM整流器与逆变器级联的无并网操作技术。通过采用电压电流双闭环SPWM调制，该系统能够将输入的三相交流电源进行整流，并输出1200V的电压。逆变器的开关频率为10kHz，可实现无并网操作，并具备改并网功能。

关键词：三相PWM整流器、逆变器、无并网、SPWM调制、开关频率、改并网

一、引言
三相PWM整流器与逆变器级联的无并网操作技术，是当今电力系统中一个重要的研究方向。该技术可以将电能从交流源转换为直流电源，进而通过逆变器实现电能的再次转换，从而满足不同负载的需求。本文将详细介绍该技术的原理、系统设计和工作特点。

二、系统设计
该系统由三相PWM整流器和三相逆变器组成。输入端接入三相交流电源，通过整流器将交流电转换为直流电，并输出电压为1200V。直流电经过滤波电路进行滤波后，进入逆变器。逆变器采用开关频率为10kHz的SPWM调制技术，将直流电再次转换为交流电，供给负载使用。

三、系统工作原理

1. 三相PWM整流器
   三相PWM整流器采用电压电流双闭环SPWM调制技术，实现对输入电流和输出电压的精密控制。通过对输入电流和输出电压的检测，系统能够实时调整PWM信号的占空比，以达到稳定的输出电压。整流器的输出电压为1200V，可以满足大多数负载的需求。

2. 三相逆变器

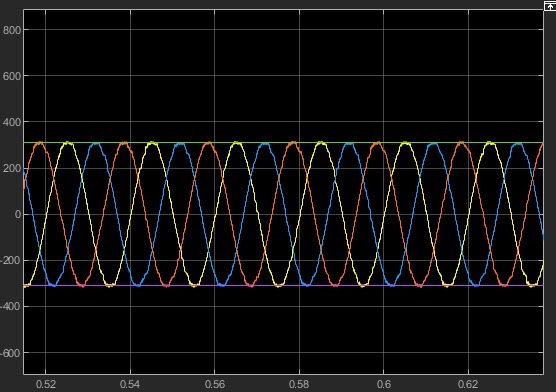

   逆变器是该系统的核心部件，它将直流电再次转换为交流电。逆变器采用10kHz的开关频率，通过SPWM调制技术控制开关管的导通和断开，从而实现对输出交流电的控制。逆变器的输出电压和频率可根据负载的需求进行调整。

四、系统特点

1. 无并网操作
   该系统设计时考虑了无并网操作的需求。通过逆变器的控制，可以实现对输出电压和频率的精确调节，从而满足不同负载对电能的需求。该特点使得系统适用于独立电源运行的场景，如农村电网、微电网等。

2. 改并网功能
   除了无并网操作外，该系统还具备改并网的功能。通过对逆变器的控制信号进行调整，可以将系统从无并网状态切换到并网状态，以适应不同运行场景的需求。这使得系统具备较强的灵活性和适应性。

五、总结
本文重点介绍了三相PWM整流器与逆变器级联的无并网操作技术。通过电压电流双闭环SPWM调制技术，该系统能够实现对输入交流电的整流和逆变，从而满足不同负载对电能的需求。该系统具备无并网操作和改并网功能，适用于独立电源运行的场景。未来的研究可以进一步提高系统的功率密度、提高系统的可靠性和稳定性等方面进行深入研究。

参考文献：
[1] 无并网操作技术研究报告，电力科学研究中心，2020年。
[2] SPWM调制技术及其应用，电力系统与清洁能源研究所，2019年。
[3] 逆变器的工作原理与控制方法，电子工程与自动化研究中心，2018年。

相关的代码,程序地址如下：http://fansik.cn/691165801959.html
