Python 竟能绘制出如此酷炫的三维图




点击上方“高级农民工”,选择“星标”公众号

第一时间速享原创干货

作者 | Jay Alammar
译者 | 高级农民工

通常我们用 Python 绘制的都是二维平面图,但有时也需要绘制三维场景图,比如像下面这样的:

640?wx_fmt=png

这些图怎么做出来呢?今天就来分享下如何一步步绘制出三维矢量(SVG)图。

八面体

我们先以下面这个八面体为例。

640?wx_fmt=png

1 安装相关包

首先安装两个必备包:

import pyrr # NumPy 的 3D 函数库import svgwrite # svg图形处理库# NumPy 的 3D 函数库
import svgwrite # svg图形处理库

2 定义 3D 图生成环境

接下来定义几个类设置好 3 维图基础环境:

640?wx_fmt=png

viewport :矩形图范围

camera:包括视图矩阵和投影矩阵

mesh:svg 矢量图所需的网格表面矩阵、着色器和样式字典

3  生成八面体数据

然后生成八面体每个定点的数据:

def octahedron():    """Construct an eight-sided polyhedron"""    f =  sqrt(2.0) / 2.0    verts = numpy.float32([ ( 0, -1,  0), (-f,  0,  f), ( f,  0,  f), ( f,  0, -f), (-f,  0, -f), ( 0,  1,  0) ])    triangles = numpy.int32([ (0, 2, 1), (0, 3, 2), (0, 4, 3), (0, 1, 4), (5, 1, 2), (5, 2, 3), (5, 3, 4), (5, 4, 1) ])    return verts[triangles]
    """Construct an eight-sided polyhedron"""
    f =  sqrt(2.0) / 2.0
    verts = numpy.float32([ ( 0-1,  0), (-f,  0,  f), ( f,  0,  f), ( f,  0, -f), (-f,  0, -f), ( 0,  1,  0) ])
    triangles = numpy.int32([ (021), (032), (043), (014), (512), (523), (534), (541) ])
    return verts[triangles]

4 pyrr 包渲染

接下来利用 pyrr 3维库渲染上面的原始数据,最后生成 svg 矢量图。

640?wx_fmt=png

5 生成 svg

上面最后一步生成 svg 图形,需要调用下面的 Engine 函数,略微有些复杂:

640?wx_fmt=png

以上代码全部封装到类中调用,就可以生成八面体图形了。

640?wx_fmt=png

除了八面体还可以生成很多其他图形。

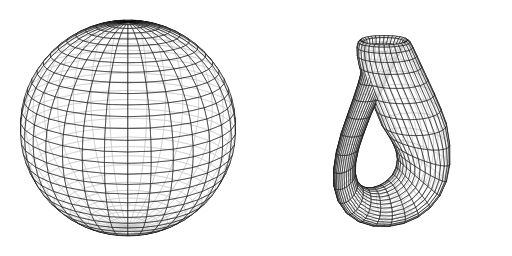

球体和 Klein 瓶

640?wx_fmt=png

代码如下:

640?wx_fmt=png

多面球体

640?wx_fmt=png

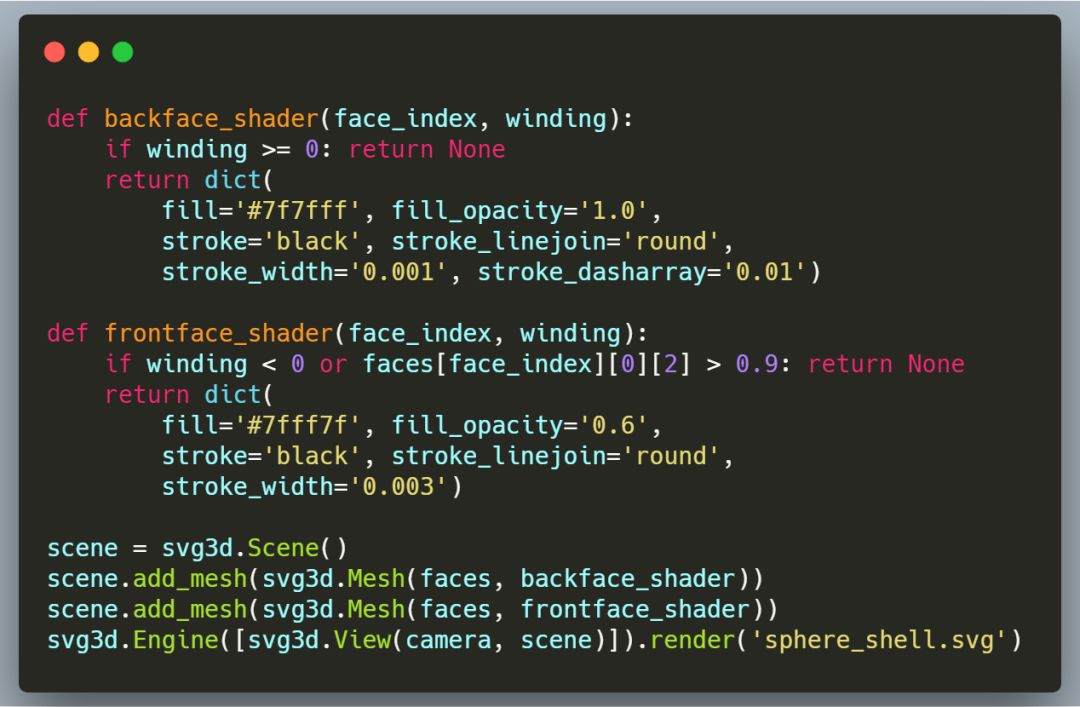

代码如下:

640?wx_fmt=png

发光的球体

640?wx_fmt=png

代码实现:

640?wx_fmt=png

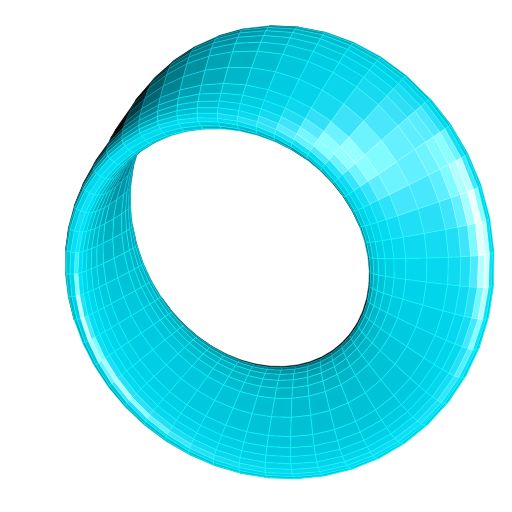

还可以绘制这种曲面体

640?wx_fmt=png

代码实现如下:

640?wx_fmt=png

以上源代码可以在后台回复:svg 得到

END.


作者:Jay Alammar

链接:https://jalammar.github.io/visual-numpy/
