关于MDB协议的年龄验证设备

自动售货机的年龄验证设备在中国国内使用并不广泛，因为我们国家对于一些特殊商品，比如烟酒等是属于特许经营，也就是很少应用在自助售货场合。

在MDB协议里描述了两个无现金设备，可以附带年龄验证功能，同时还列出了一个单独的MDB年龄验证设备。也就是说在某些机器中，这两个CASHLESS设备可能只是无现金读卡器，并没有年龄验证功能，因此也有必要将年龄验证设备仅定义为一个附加设备，允许机器内的两个读卡器像以前一样工作。作为多功能设备运行的无现金读卡器可以选择在两个外围地址（无现金1或2和年龄验证设备地址）上运行附加命令集或作为一个独立的从属设备进行响应。

每次通电后或收到MDB重置后，无现金（cashless）设备或年龄验证设备将忽略年龄验证。首先，在VMC使用MDB命令“DRAVP”（诊断请求打开年龄验证）打开年龄验证并且Y4>0后，这样才能检查验证卡。只有在这种情况下，无现金设备或年龄验证设备才会发送对VMC的第二个新命令“DRAVS”（诊断响应年龄验证状态）的响应。这样也就适合多数非现金支付设备并不支持年龄验证功能，因为需要特殊使能。

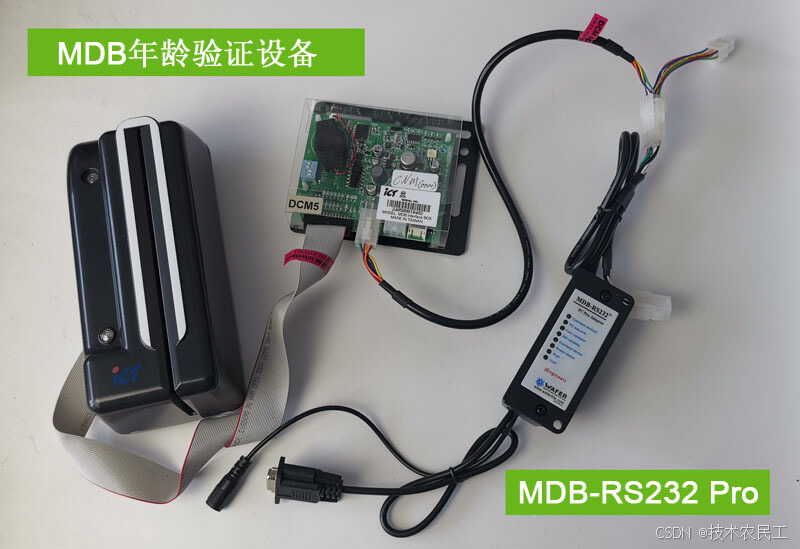

以下是MDB-RS232适配器和台湾ICT的年龄验证设备DCM5的测试

(以下是与台湾ICT的DCM5年龄验证设备测试数据，供参考)

注意：要测试年龄验证设备，一定要选择MDB-RS232专业版才支持。标准版设备不支持年龄验证设备。

指令	HEX 代码	描述
RESET(复位)	68H	复位设备
SETUP(配置)	69H	读取年龄验证设备配置
Expansion (扩展指令)	6FH	00	读取设备 ID
		FF	Switch On / Off （开关年龄验证设备）

 Switch On / Off of Age Verification （开关年龄验证设备）

此命令用于打开或关闭年龄验证，并设置设备的最小验证年龄。当处于“打开”（ON）状态时，会检查每个插入的介质，并将结果发送给VMC。

VMC通电后，需要发送ON或OFF命令给年龄验证设备。

1. 例如，通过命令打开超过或等于18岁的年龄验证

VMC 指令: 6F FF 05 06 12 44 52 41 56 60          (设置年龄数值为 Hex:12,也就是年龄需要大于等于18岁)

设备回复： FF 05 06 00 44 52 41 56 50 87

1. 例如，通过命令打开超过或等于43岁的年龄验证

VMC 指令: 6F FF 05 06 35 44 52 41 56 60          (设置年龄数值为 Hex:35,也就是年龄需要大于等于43岁)

设备回复:  FF 05 06 00 44 52 41 56 50 87

 Start to swipe the card （刷卡验证）

年龄验证设备可能会报告如下数据给VMC

样本数据组1:        68 FF 06 07 00 00 44 52 41 56 53

（无效卡，从用户卡上读不到年龄信息）

样本数据组2:                  68 FF 06 07 0E 10 44 52 41 56 53

（有效卡，用户不可以购买相应产品，因为用户的年龄小于验证年龄）

样本数据组3:        68 FF 06 07 1E 10 44 52 41 56 53

（有效卡，用户可以购买相应产品，因为用户的年龄大于或者等于验证年龄）

68	Z1	Z2	Z3	Z4 (Feature byte1)	Z5 (Feature byte2)	Z6  Z7  Z8  Z9  Z10
68	FF	06	07	00	00	44  52  41  56  53
68	FF	06	07	0E	10	44  52  41  56  53
68	FF	06	07	1E	10	44  52  41  56  53

您可以将VMC接收到的数据与MDB协议截图进行比较。

有关详细协议，您可以阅读MDB详细信息V4.3版本
