自定义view

本文转自 http://blog.csdn.net/u011791526/article/details/53925370

更多内容可参考

       (一)自定义View的分类点击打开链接
       (二)自定义View的构造方法及自定义属性点击打开链接

       (三)自定义View的常用方法（测量、绘制、位置）点击打开链接

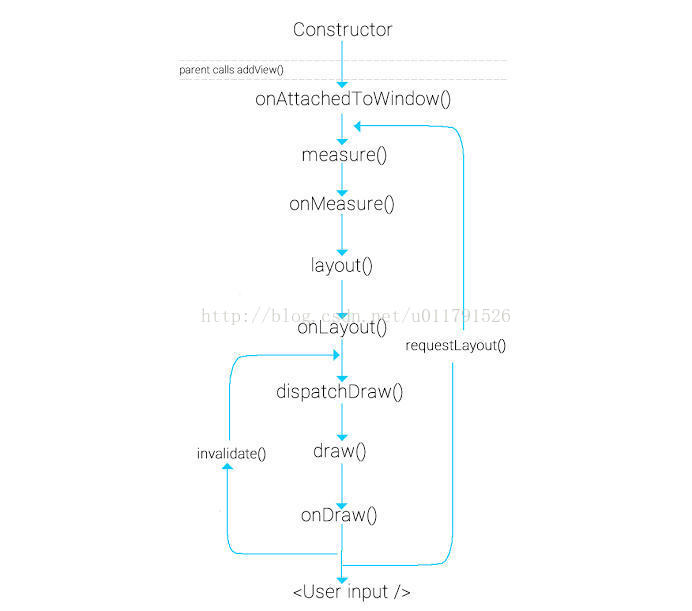

       (四)View的生命周期

       (五)自定义View的具体实现

       (六)事件分发机制

       上一节中，我们讨论了自定义View的几个常用方法，掌握这些方法的使用，是自定义View的核心。那么这些方法是怎么调度的？我们一起从源码来看看吧。

        我们平时看到的android屏幕，它的层次是这样的

         DecorView：窗口的根View，即整个窗口的根视图，它继承了FrameLayout

        窗口布局View：DecorView的子View

        ①它的风格属性由application或者activity中的android：Theme = “”指定，比如为Activity配置xml属性：

[java]  view plain  copy

1. <span style="font-size:14px;">      android:theme="@android:style/Theme.NoTitleBar"</span>

         也可以由activity的requestWindowFeature方法（最终调用了PhoneWindow.requestFeature方法）指定，比如

[java]  view plain  copy

1. <span style="font-size:14px;">       requestWindowFeature(Window.FEATURE_NO_TITLE);</span>

        上述两种方式指定风格属性以后，系统会根据他们拿到相应的窗口布局文件（下面源码中的features就是风格属性，layoutResource就是根据风格属性指定的窗口布局文件）

       ②窗口布局文件中包含一个存放Activity自定义布局文件的ViewGroup视图，一般为FrameLayout 其id 为： android:id="@android:id/content"

        源码如下

[java]  view plain  copy

1. //1、根据requestFreature()和Activity节点的android:theme="" 设置好 features值
2. //2 根据设定好的 features值，即特定风格属性，选择不同的窗口修饰布局文件
3. int layoutResource;  //窗口修饰布局文件
4. int features = getLocalFeatures();
5. // System.out.println("Features: 0x" + Integer.toHexString(features));
6. if ((features & ((1 << FEATURE_LEFT_ICON) | (1 << FEATURE_RIGHT_ICON))) != 0) {
7.     if (mIsFloating) {
8.         layoutResource = com.android.internal.R.layout.dialog_title_icons;
9.     } else {
10.         layoutResource = com.android.internal.R.layout.screen_title_icons;
11.     }
12.     // System.out.println("Title Icons!");
13. } else if ((features & ((1 << FEATURE_PROGRESS) | (1 << FEATURE_INDETERMINATE_PROGRESS))) != 0) {
14.     // Special case for a window with only a progress bar (and title).
15.     // XXX Need to have a no-title version of embedded windows.
16.     layoutResource = com.android.internal.R.layout.screen_progress;
17.     // System.out.println("Progress!");
18. }
19. //...
20. //3 选定了窗口修饰布局文件 ，添加至DecorView对象里，并且指定mcontentParent值
21. View in = mLayoutInflater.inflate(layoutResource, null);
22. decor.addView(in, new ViewGroup.LayoutParams(MATCH_PARENT, MATCH_PARENT));
23. ViewGroup contentParent = (ViewGroup)findViewById(ID_ANDROID_CONTENT);

                contentParent：就是上面窗口布局文件中id为"@android:id/content"的View，他就是我们activity的布局文件的父布局
            Activity的布局文件：在activity中，我们通过setContentView方法指定Activity的布局文件，这个文件就是被存放到了contentParent中

         以上就是android系统屏幕视图的层次了，这里推荐一篇文章里面的讲解更加详细View添加到窗口的过程

         接下来讲一讲DecorView的绘制过程，这里有兴趣的可以了解一下

          DecorView是ViewRoot类调用View的生命周期方法绘制完成的

          \frameworks\base\core\java\android\view\ViewRootImpl.java

          通过ViewRoot调用performTranversals开始绘制View,依次通过measure、layout、draw三个过程

[java]  view plain  copy

1. private void performTraversals() {
2.       final View host = mView;
3.       ……
4.       if (layoutRequested) {
5.           windowSizeMayChange |= measureHierarchy(host, lp, res,
6.                   desiredWindowWidth, desiredWindowHeight);///
7.       }
8.       ……
9.       if (mFitSystemWindowsRequested) {
10.           if (mLayoutRequested) {
11.               windowSizeMayChange |= measureHierarchy(host, lp,///
12.                       mView.getContext().getResources(),
13.                       desiredWindowWidth, desiredWindowHeight);
14.           }
15.       }
16.    if (!mStopped) {
17.            if (focusChangedDueToTouchMode || mWidth != host.getMeasuredWidth()
18.                       || mHeight != host.getMeasuredHeight() || contentInsetsChanged) {
19.                   performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);///
20.                   }
21.            if (measureAgain) {
22.                       performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);///
23.                   }
24.    }
25.    ……
26.   if(didLayout){
27.       performLayout(lp, desiredWindowWidth, desiredWindowHeight);///
28.   }
29.    ……
30.   if(!cancelDraw&&!newSurface)
31.   {
32.       performDraw();///
33.   }
34. }

              源码中有几个比较重要的方法,他们在满足条件时会被调用

         measureHierarchy——>performMeasure——>measure
         performMeasure——>measure
         performLayout——>layout
         performDraw——>draw

         因为performTranversals可能会被调用多次，所以measure方法也可能被调用多次，详情可参考大神的文章点击打开链接



        讲了这么多，读者你是不是一脸懵逼呀，上面的内容和View的生命周期有什么关系呢。

        我们还是来看看源码里View和ViewGroup怎么调用几个主要方法的吧



     一、View

       measure过程

      View的该方法由父View调用

[java]  view plain  copy

1. public final void measure(int widthMeasureSpec, int heightMeasureSpec) { //两个参数是父控件的长和宽信息
2.        ……
3.        widthMeasureSpec = MeasureSpec.adjust(widthMeasureSpec, optical ? -oWidth : oWidth); //根据父控件长宽信息获取自己的长宽信息
4.        heightMeasureSpec = MeasureSpec.adjust(heightMeasureSpec, optical ? -oHeight : oHeight);
5.        ……
6.        onMeasure(widthMeasureSpec, heightMeasureSpec);//测量的是本View的信息
7.        ……
8.       }

      onMeasure方法一般在自定义的View中重写

[java]  view plain  copy

1. @Override
2.     protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
3.        // super.onMeasure(widthMeasureSpec, heightMeasureSpec);//调用基类的onMeasure方法
4.         setMeasuredDimension(10, 10);//设置新的长宽值
5.     }

      如果我们重写了onMeasure方法，通常要调用setMeasuredDimension方法设置我们指定的长宽值

[java]  view plain  copy

1. protected final void setMeasuredDimension(int measuredWidth, int measuredHeight) {
2.        ……
3.        mMeasuredWidth = measuredWidth;
4.        mMeasuredHeight = measuredHeight;
5.        ……
6.    }

     如果我们没有重写onMeasure方法，则默认调用View类的onMeasure方法，该方法为我们的控件指定了默认长宽值

[java]  view plain  copy

1. protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
2.         setMeasuredDimension(getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec),
3.                 getDefaultSize(getSuggestedMinimumHeight(), heightMeasureSpec));
4.     }

     继承View的自定义View不需要测量子View长宽

    Layout过程

[java]  view plain  copy

1. /**
2.     * Assign a size and position to a view and all of its
3.     * descendants
4.     *
5.     * <p>This is the second phase of the layout mechanism.
6.     * (The first is measuring). In this phase, each parent calls
7.     * layout on all of its children to position them.
8.     * This is typically done using the child measurements
9.     * that were stored in the measure pass().</p>
10.     *
11.     * <p>Derived classes should not override this method.
12.     * Derived classes with children should override
13.     * onLayout. In that method, they should
14.     * call layout on each of their children.</p>
15.     */
16.    public void layout(int l, int t, int r, int b) {
17.       ……
18.        boolean changed = isLayoutModeOptical(mParent) ?
19.                setOpticalFrame(l, t, r, b) : setFrame(l, t, r, b);//放置自己的位置
20.
21.       ……
22.            onLayout(changed, l, t, r, b);
23.       ……
24.    }

       源码的注释说的很清楚，这个方法由View的父View调用。是布局机制的第二步。

     在实际运用中，我们并不重写layout方法，而是重写onLayout方法，遍历每一个子View，然后子View再调用layout放置自己

所以，继承View时，onLayout方法完全可以不重写，但继承ViewGroup时，onLayout方法一定必须重写（稍后会做分析）

[java]  view plain  copy

1. /**
2.     * Called from layout when this view should
3.     * assign a size and position to each of its children.
4.     *
5.     * Derived classes with children should override
6.     * this method and call layout on each of
7.     * their children.
8.     * @param changed This is a new size or position for this view
9.     * @param left Left position, relative to parent
10.     * @param top Top position, relative to parent
11.     * @param right Right position, relative to parent
12.     * @param bottom Bottom position, relative to parent
13.     */
14.    protected void onLayout(boolean changed, int left, int top, int right, int bottom) {
15.    }

     draw过程

[java]  view plain  copy

1. /**
2.      * Manually render this view (and all of its children) to the given Canvas.
3.      * The view must have already done a full layout before this function is
4.      * called.  When implementing a view, implement
5.      * {@link #onDraw(android.graphics.Canvas)} instead of overriding this method.
6.      * If you do need to override this method, call the superclass version.
7.      *
8.      * @param canvas The Canvas to which the View is rendered.
9.      */
10.     public void draw(Canvas canvas) {
11.         /*
12.          * Draw traversal performs several drawing steps which must be executed
13.          * in the appropriate order:
14.          *
15.          *      1. Draw the background 绘制背景
16.          *      2. If necessary, save the canvas' layers to prepare for fading 如果需要保持画板图层
17.          *      3. Draw view's content 绘制内容
18.          *      4. Draw children 绘制子View
19.          *      5. If necessary, draw the fading edges and restore layers 如果需要绘制边并恢复图层
20.          *      6. Draw decorations (scrollbars for instance)绘制装饰（如滚动条）
21.          */
22.         // Step 1, draw the background, if needed
23.         ……
24.         // skip step 2 & 5 if possible (common case)
25.         ……
26.         // Step 3, draw the content
27.            onDraw(canvas);
28.         ……
29.         // Step 4, draw the children
30.             dispatchDraw(canvas);
31.
32.        // Step 6, draw decorations (scrollbars)
33.             onDrawScrollBars(canvas);
34.         ……
35.        // we're done...
36.             return;
37.         }

         注释里说，draw方法用来绘制view。在调用之前必须保证布局过程已经完成。继承View时，重写onDraw方法，而不是本方法，如果一定要重写此方法，一定记得调用super.draw( )。上述代码第三步，调用了onDraw方法。

[java]  view plain  copy

1. /**
2.      * Implement this to do your drawing.
3.      *
4.      * @param canvas the canvas on which the background will be drawn
5.      */
6.     protected void onDraw(Canvas canvas) {
7.     }

      重写onDraw方法，绘制我们自己的View

[java]  view plain  copy

1. /**
2.      * Called by draw to draw the child views. This may be overridden
3.      * by derived classes to gain control just before its children are drawn
4.      * (but after its own view has been drawn).
5.      * @param canvas the canvas on which to draw the view
6.      */
7.     protected void dispatchDraw(Canvas canvas) {
8.
9.     }

      重写dispatchDraw方法绘制子View

      二、 ViewGroup

       measure过程

         ViewGroup调用measure测量自己，过程和View一样的。但如果我们需要测量子View的大小（如果后面的过程里需要获取子View的大小，一定必须先测量）就需要重写onMeasure方法，然后遍历子View依次测量了

[java]  view plain  copy

1. @Override
2.     protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
3.       int count = getChildCount();
4.       for (int i = 0; i < count; i++) {
5.         View child = getChildAt(i);
6.         child.measure(widthMeasureSpec, heightMeasureSpec);//方法1
7.        // measureChild(child, widthMeasureSpec, heightMeasureSpec);//方法2
8.     }
9.       //  measureChildren(widthMeasureSpec, heightMeasureSpec);  //方法3
10.         super.onMeasure(widthMeasureSpec, heightMeasureSpec);
11.     }

      测量子view一共有三个方法

     ①child.measure(widthMeasureSpec, heightMeasureSpec)

     ②measureChild(child,widthMeasureSpec, heightMeasureSpec)

     ③measureChildren(widthMeasureSpec, heightMeasureSpec)

      在ViewGroup的源码里。measureChild最终调用了measure方法

[java]  view plain  copy

1. /**
2.     * Ask one of the children of this view to measure itself, taking into
3.     * account both the MeasureSpec requirements for this view and its padding.
4.     * The heavy lifting is done in getChildMeasureSpec.
5.     *
6.     * @param child The child to measure
7.     * @param parentWidthMeasureSpec The width requirements for this view
8.     * @param parentHeightMeasureSpec The height requirements for this view
9.     */
10.    protected void measureChild(View child, int parentWidthMeasureSpec,
11.            int parentHeightMeasureSpec) {
12.      ……
13.        child.measure(childWidthMeasureSpec, childHeightMeasureSpec);
14.    }

       在ViewGroup的源码里。 measureChildren遍历子View最终也调用了measure方法

[java]  view plain  copy

1. /**
2.     * Ask all of the children of this view to measure themselves, taking into
3.     * account both the MeasureSpec requirements for this view and its padding.
4.     * We skip children that are in the GONE state The heavy lifting is done in
5.     * getChildMeasureSpec.
6.     *
7.     * @param widthMeasureSpec The width requirements for this view
8.     * @param heightMeasureSpec The height requirements for this view
9.     */
10.    protected void measureChildren(int widthMeasureSpec, int heightMeasureSpec) {
11.        final int size = mChildrenCount;
12.        final View[] children = mChildren;
13.        for (int i = 0; i < size; ++i) {
14.            final View child = children[i];
15.            if ((child.mViewFlags & VISIBILITY_MASK) != GONE) {
16.                measureChild(child, widthMeasureSpec, heightMeasureSpec);
17.            }
18.        }
19.    }

    Layout过程

        继承ViewGroup时，onLayout方法必须重写

        在ViewGroup中，onlayout方法是抽象方法

[java]  view plain  copy

1. @Override
2.     protected abstract void onLayout(boolean changed,
3.             int l, int t, int r, int b);

      重写onlayout方法，遍历子View，每个子View依次调用layout方法放置自己

    draw过程

          ViewGroup绘制自身的过程和View的过程是一样的

          到这里View和ViewGroup的几个主要方法我们已经都了解了

       三、生命周期

        放一张网上比较流行的View的生命周期图，实际调用是不是这种情况呢？



         讲道理的话，这幅图描绘的生命周期正是View的生命周期，但实际运用中，我们常常可以看到自定义View的onMeasure被调用很多次，这是什么原因导致的呢？

         按照我们上面所讲述的层次关系，Activity的布局是被放置在一个id为content的窗口控件中的，通常这个控件是FrameLayout，它将会两次测量子控件的长宽，举个最简单的例子，如果我们的项目只有一个activity，而这个activity的布局文件只放置我们的自定义View，那么我们可以看到这个View的onMeasure方法被调用了两次，原因是它的父控件（FrameLayout）让它进行了两次measure。如果我们在自定义View外再套一层RelativeLayout，因为RelativeLayout也会测量两次子view的长宽值，所以此时的自定义View的onMeasure方法会被调用四次。再套一层RelativeLayout，则自定义View的onMeasure被调用8次，以此类推。因此，我们自定义View的onMeasure和onLayout调用几次完全取决于它有多少外层的控件，以及这些控件会调用测量其子控件多少次。
