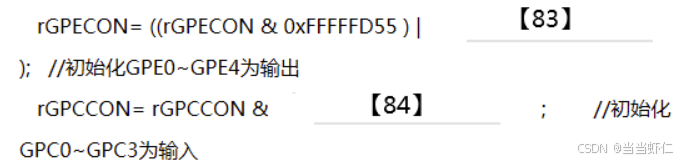

输出就是01，第一个空目标是0到4对应的两位都变为01就是0101010101，其它位不变就行，与1不变，与0置0，所以其它位就都是1，十六进制就是F,1101就是D,根据经验要改变的那几位保持0101010101不变，其它位与的时候是1，或的时候是0就行，0001就是1，所以或的D对应的是1，更高位是0，最低的两位一直是5。可以着重记忆黑体字，这样做的原因是与只有置0和不变，或只有置1和不变。
第二个空同理，这次只需要把十六进制的低两位置0就行，所以只用了与。

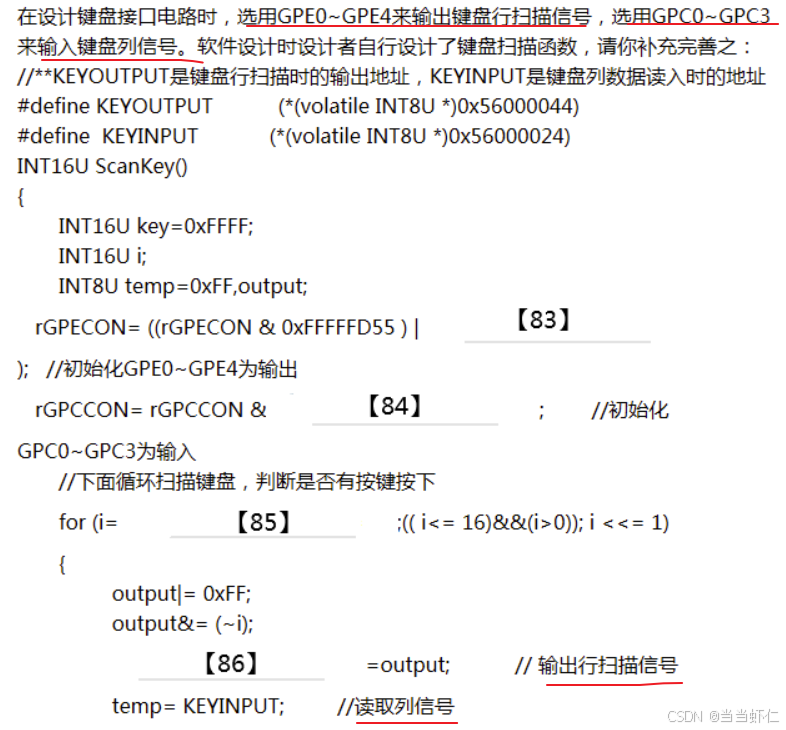

看到下面注释有个输出行扫描和读取列信号，可知是先扫描行然后再扫描列，
i<<=1表示把左边运算数i的二进制数进行左移1位运算，然后把计算的结果赋值给i,会改变i的值；
i<<1表示把左边运算数i的二进制数进行左移1位运算，不改变i的值。

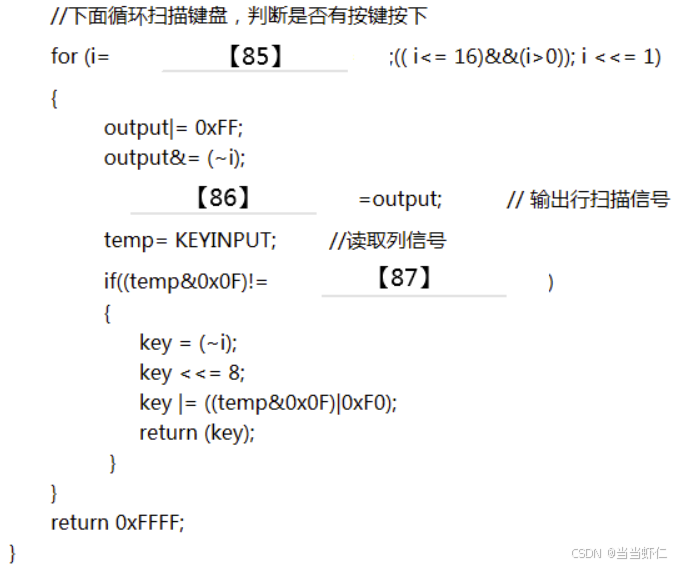

这里就是第一种，相当于算出来的十进制数乘2。因为要从第一位按键判断是否按下，所以初值i=1，这里的初值要按二进制去理解，就是00000001。
16的二进制是10000，就是第五位，由题可知这是一个5*4的键盘。这个就是从第一位开始扫描，不断左移，一直扫到第五位。
这个就是把初值都置一。
其实在判断条件那里的i要看成二进制去理解，1到16就是00000001到00010000，就是扫描五位，这个句话就是解释了为什么我们按下的那个位置是0而不是1，就比如如果i是1，就是00000001，先取反11111110再和11111111与，与1与就是不变，所以我们按下的那个位置是0，其它位置都是1。
我们把这个output结果放在上面那个宏定义里，这个就代表了输出的地址。
行扫描完了，列信号是输入进来的，所以直接读取就行，那个输入的地址里是有值的。列信号是用到了四个引脚。
其实输入进来这个列信号，它和我们输出的行信号差不多，，它也是有个初值，然后再与一下，得到的数也是按下那位是0，其余位都是1，它与0F相与，相当于不变，如果不等于0F，就相当于temp里面有0，说明读取的列信号是有按键按下的。
然后把之前给output的行信号给key，key左移八位，此时我们的行信号就被挪到了高八位上，第八位用来保存列信号，取与和上面if的道理一样，或那个就是没用到高四位，然后就看这个返回值就知道有没有按键按下了。
可以看到for循环是不断扫描来判断是否有按键按下的，没有按键按下的话就如上图for循环外面的return 0xFFFF。

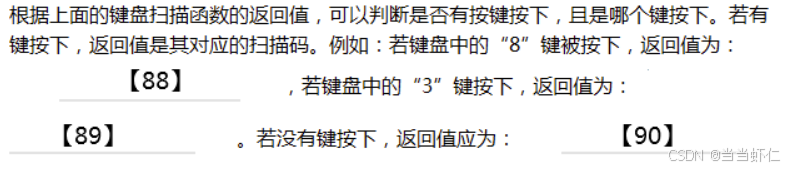

这里我们以按下3为例讲解，因为按下为0，所以3那行和列对应0。其它位都是1，行信号是占高八位，列信号是占低八位，而且这都是从引脚低位往高位排，所以结果是11111101 11111011，所以结果是0xFDFB。
参考B站up主莫晓明mxm
