NDI是Network Device Interface的简称,是一种IP网络设备接口协议;使视频兼容产品通过局域网进行视频共享的开放式协议。NDI协议能实时通过IP网络对多重广播级质量信号进行传输和接收,同时具有低延迟、精确帧视频、数据流相互识别和通信等特性。
在一个局域网内,NDI设备可以自动发现接收其他NDI协议流,可以灵活获取到任意的信号输入与输出,是一个完全创新的IP工作模式。普通网线或无线wifi连接即可,不必sdi,hdmi线连接,减少布线成本。国外很多电视台已经把传统SDI/HDMI的视频传输形式转为NDI网络传输。NDI是一种全新的网络应用领域,简化了系统的信号传输。

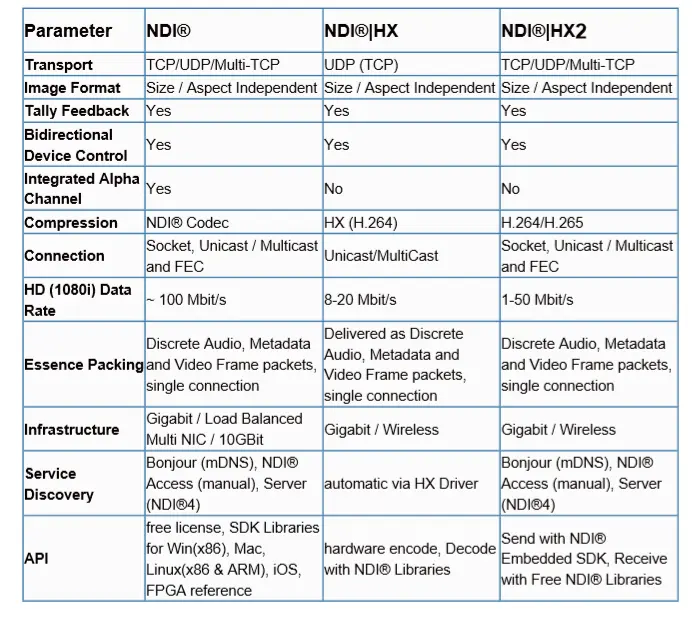

图1 三代 ndi协议对比
NDI应用场景:
NDI可以直接热靴摄像机,可将SDI或HDMI视频源编码成NDI协议流,通过有线网络或无线WIFI网络进行视频传输,通过有线网络或无线WIFI网络进行视频传输,减少布线成本和部署时间,很好地满足演播室、现场多机位视频制作等需求。
内置5G加强WIFI模块,可实现更加稳定的无线传输,同时支持USB扩充有线网络传输;
内置大容量锂电池供电,亦支持5-16v外置移动电源供电,无需考虑有线供电问题;
主动散热设计(内置风扇),适应高温工况,运行稳定可靠;
便携小巧,仅重380g,自带热靴,便于摄像机一体化安装;
支持使用手机/PAD端APP实现无线远程管理,操作便捷;
支持双码流输出,主码率支持1080p60Hz的视频编码,子码流支持720 p 60Hz的视频编码,可同时推流到两个平台;
自带SD/TF卡槽,支持本地录制,同时支持NAS网络存储;
支持1080p60Hz视频格式,输出分辨率可自定义;
采用进口芯片及H.264视频编码技术,同时结合视频动态降噪、图像增强等技术处理,可实现低码率编码并能保证高清画质;
开发工具,sdk
https://ndi.tv/tools/#download-tools
ndi linux下载
https://aur.archlinux.org/packages/ndi-sdk/
ndi数据格式
公司局域网一台工作站ndk tool不断屏幕采集并广播,sdk receive程序启动后,查找到ndi source,connect建立连接之后,receive数据,便可以观察ndi数据格式。我接到的数据是720p,uyvy422p,29.97 progress原始像素格式。
用户可以h264编码,rtp等协议推流到流媒体服务器进行后续操作。
