多媒体框架

 1 android多媒体框架概述

在7.0时，为了安全考虑，将整个多媒体服务进程拆分成多个进程，每个功能都拥有独立的进程。

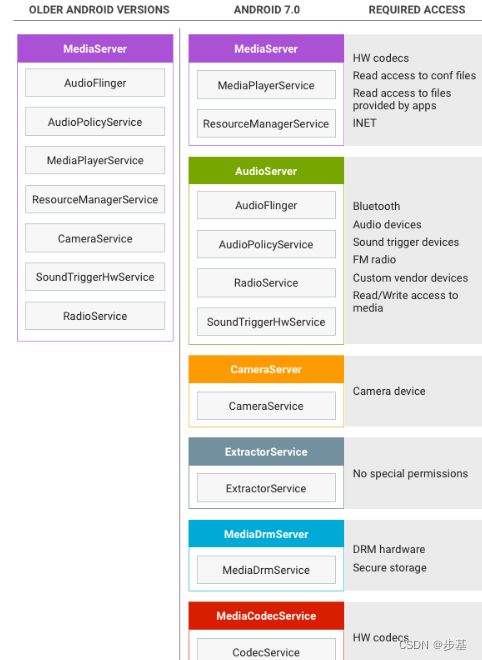

                                                                      图1 服务进程



2 mediaplayer和nuplayer调用关系

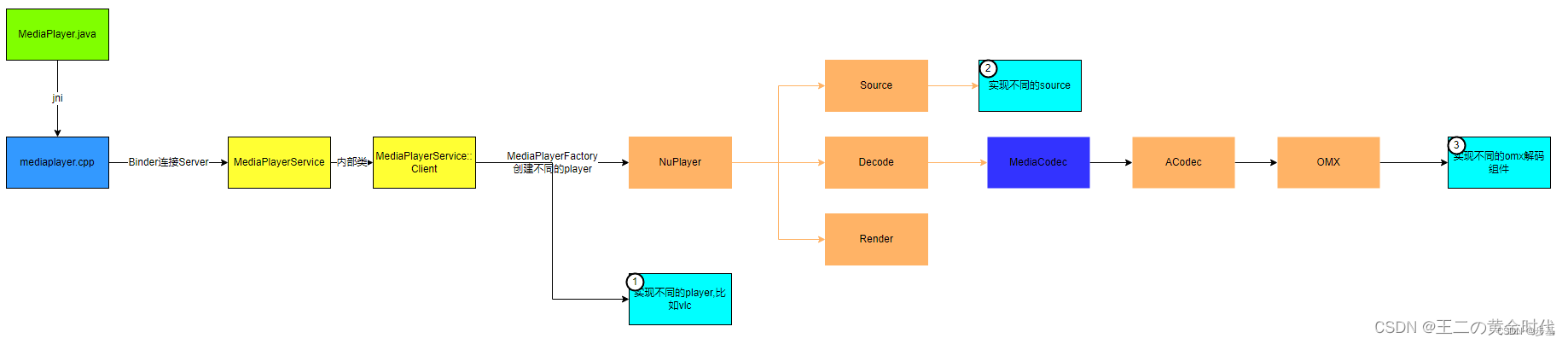

                                                                图2 mediaplayer播放流程

         在 Android Q 之前，多媒体框架的两个主要模块是 MediaPlayer 和 MediaCodec。MediaCodec 只负责解码和渲染。MediaCodec通过ACodec层通过OpenMAX-IL调用第三方编解码器，实现硬件编解码。芯片厂商只需要支持Khronos开发的OpenMAX接口即可实现MediaCodec硬件编解码。如图2，ACodec和OpenMax组合使用。

          谷歌在 Android Q 上推出 Codec2.0，取代 ACodec 和 OpenMAX。这可以看作是一组与 MediaCodec 一起工作的新中间件。

3 audio播放流程

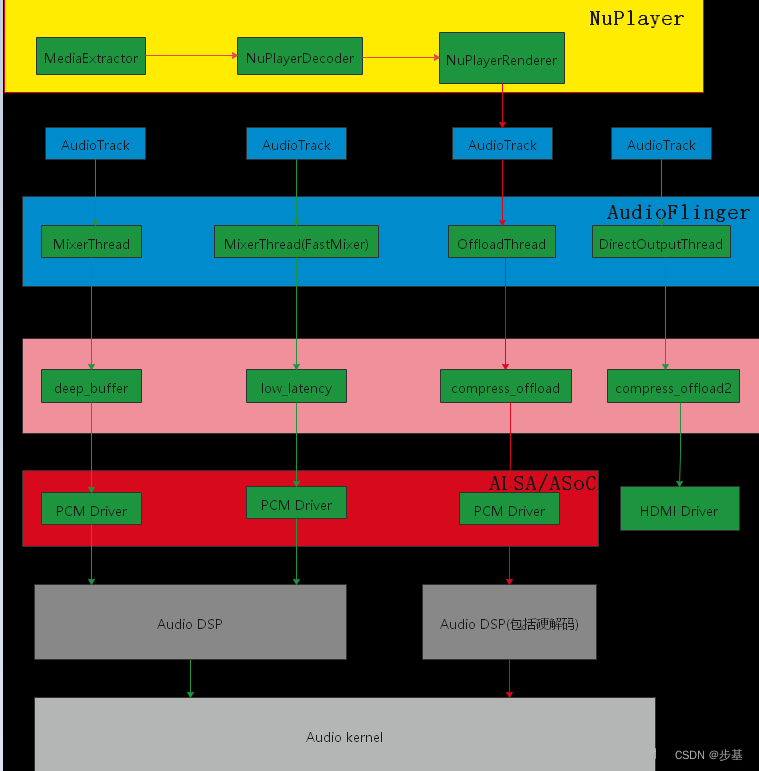

        应用层通过mediaplayer接口去启动Android系统的播放器NuPlayer，Nuplayer通过mediaextractor（高通的有自己的解封装模块mmparser）去解封装mp3或flac等文件，把解封装好的数据通过ACodec传给OMX去解码（排除offload模式的adsp侧解码），然后NuPlayer拿到解码后的pcm数据通过AudioSink与AudioTrack交互去把pcm数据传给device设备，最后NuPlayer通过自身的子类NuPlayerRenderer去渲染播放。

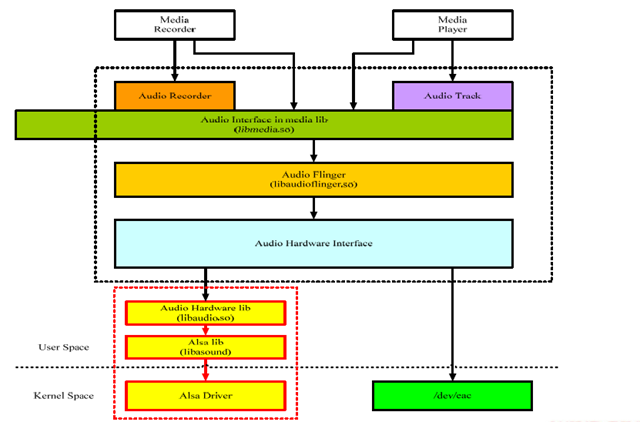

        播放声音可以使用MediaPlayer和AudioTrack，MediaPlayer可以通过OMX去解码，所以可以播放flac等音频文件。但是AudioTrack只能播放解码后的pcm数据，通过上面的介绍我们也知道MediaPlayer解码后的数据也是需要去创建对应的track去把pcm数据传送给AudioTrack去输出的。

AudioTrack Native API 输出模式标识：

AUDIO_OUTPUT_FLAG_DIRECT	直接输出到音频设备，不需要软件混音，一般用于HDMI
AUDIO_OUTPUT_FLAG_PRIMARY	音频流需要输出到主音频设备，一般用于铃声
AUDIO_OUTPUT_FLAG_FAST	音频流需要快速输出到音频设备，一般用于按键音游戏背景音等对延时要求较高的场景
AUDIO_OUTPUT_FLAG_DEEP_BUFFER	对延时要求不高的场景，音频视频播放等
AUDIO_OUTPUT_FLAG_COMPRESS_OFFLOAD	没有经过软件解码，直接到adsp解码

4 openCore,StageFright, NuPlayer的关系

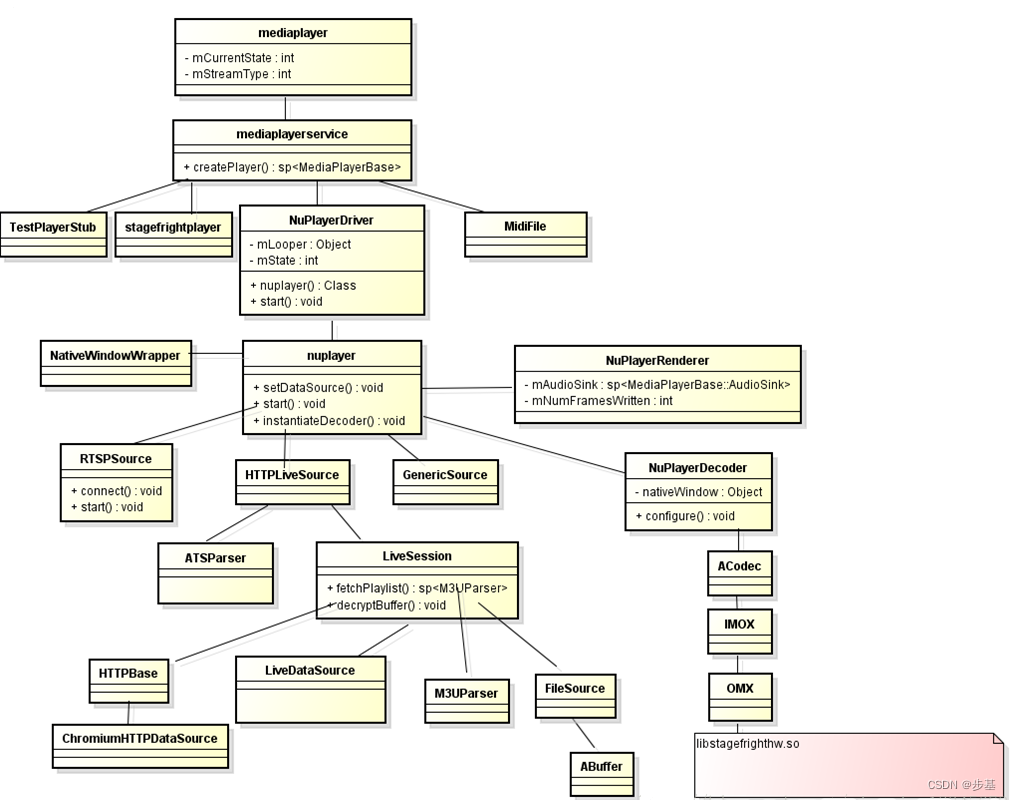

         如果接触Android比较早的人，可能有听过openCore,StageFright。这2个旧的底层播放框架与nuplayer是并列的，都属于android底层播放器的实现框架。
         Android上的MediaPlayer播放底层框架已经经历了多次变动，从最早先的OpenCore到后来的StageFright再到现在的NuPlayer，这些框架在演进过程中一般都是先两种框架并存，然后再在某个版本中将其移除，早先Android中使用的是Stagefright + NuPlayer并存的方式，其中前者负责播放本地的媒体文件，后者用于播放网络流媒体文件，但是在后来的Android L开始NuPlayer渐渐开始替代了Stagefright，目前本地播放已经切换到NuPlayer上了，在Android N AOPS 源代码中已经移除了Stagefright。

5 MediaCodec ，OpenMAX，ACodec的关系

         OpenMAX确立了一套标准的接口，用于编解码，上层App直接调用这些接口，底层硬件厂商直接实现这些接口，从而实现了上层软件开发与底层芯片开发地彻底分离，加速了跨平台的多媒体组件的开发、整合和编程。

MediaCodec 是提供给上层应用的 Java 接口，实际底层调用的是（ OpenCore，StageFright，nuplayer） 多媒体框架

StageFright 底层编解码能力是由 OpenMAX 框架提供，StageFright 遵循 OpenMAX 标准

NuPlayer是通过ACodec进行编解码



6 gstreamer

gstreamer通常与ffmpeg相比较，由于ffmpeg使用非常广泛，本文不再详细介绍。之前没有使用过gstreamer，所以此处列出。

安装gstreamer

使用国内ali源下载

apt-get install libgstreamer1.0-dev libgstreamer-plugins-base1.0-dev libgstreamer-plugins-bad1.0-dev gstreamer1.0-plugins-base gstreamer1.0-plugins-good gstreamer1.0-plugins-bad gstreamer1.0-plugins-ugly gstreamer1.0-libav gstreamer1.0-doc gstreamer1.0-tools gstreamer1.0-x gstreamer1.0-alsa gstreamer1.0-gl gstreamer1.0-gtk3 gstreamer1.0-qt5 gstreamer1.0-pulseaudio

播放视频

gstreamer 视频播放的时候一般选择filesrc + decodebin + sink 这三个plugin，其中videoconvert 主要是用于colorspace的转换，因为解码后的数据可能是多种格式的，需要统一转换成video sink支持的colorspace。

播放命令1：

gst-launch-1.0 filesrc location=1.mp4 !  decodebin !  videoconvert ! ximagesink

播放命令2：

gst-launch-1.0 filesrc location=sintel_trailer-480p.ogv ! oggdemux name=demux ! queue ! vorbisdec ! autoaudiosink demux. ! queue ! theoradec ! videoconvert ! autovideosink

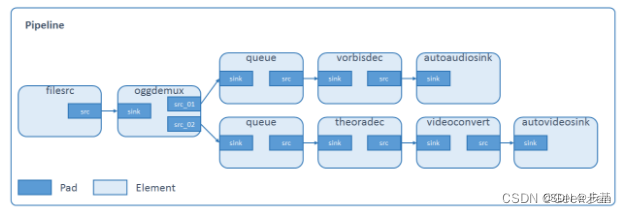

        通过上面的命令2播放文件时，会创建如下pipeline：

可以看到这个pipeline由8个element构成，每个element都实现各自的功能：

        filesrc读取文件，oggdemux解析文件，分别提取audio，video数据，queue缓存数据，vorbisdec解码audio，autoaudiosink自动选择音频设备并输出，theoradec解码video，videoconvert转换video数据格式，autovideosink自动选择显示设备并输出。

        不同的element拥有不同数量及类型的pad，只有src pad的element被称为source element，只有sink pad的被称为sink element。

        element可以同时拥有多个相同的pad，例如oggdemux在解析文件后，会将audio，video通过不同的pad输出。

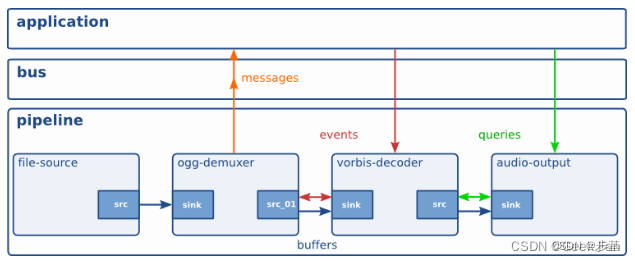

Gstreamer数据消息交互：

        在pipeline运行的过程中，各个element以及应用之间不可避免的需要进行数据消息的传输，gstreamer提供了bus系统以及多种数据类型（Buffers、Events、Messages，Queries）来达到此目的：

        Bus是gstreamer内部用于将消息从内部不同的streaming线程，传递到bus线程，再由bus所在线程将消息发送到应用程序。应用程序只需要向bus注册消息处理函数，即可接收到pipline中各element所发出的消息，使用bus后，应用程序就不用关心消息是从哪一个线程发出的，避免了处理多个线程同时发出消息的复杂性。

Buffers：用于从sources到sinks的媒体数据传输。

Events：用于element之间或者应用到element之间的信息传递，比如播放时的seek操作是通过event实现的。

Messages：是由element发出的消息，通过bus，以异步的方式被应用程序处理。通常用于传递errors, tags, state changes, buffering state, redirects等消息。消息处理是线程安全的。由于大部分消息是通过异步方式处理，所以会在应用程序里存在一点延迟，如果要及时的相应消息，需要在streaming线程捕获处理。

Queries：用于应用程序向gstreamer查询总时间，当前时间，文件大小等信息。

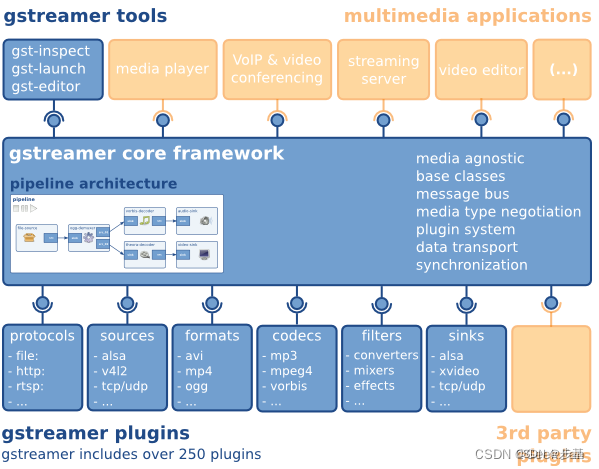

架构

Gstreamer是一个支持Windows，Linux，Android， iOS的跨平台的多媒体框架，应用程序可以通过管道（Pipeline）的方式，将多媒体处理的各个步骤串联起来，达到预期的效果。每个步骤通过元素（Element）基于GObject对象系统通过插件（plugins）的方式实现，方便了各项功能的扩展。


 Protocols：负责各种协议的处理，file，http，rtsp等。
Sources：负责数据源的处理，alsa，v4l2，tcp/udp等。
Formats：负责媒体容器的处理，avi，mp4，ogg等。
Codecs：负责媒体的编解码，mp3，vorbis等。
Filters：负责媒体流的处理，converters，mixers，effects等。
Sinks：负责媒体流输出到指定设备或目的地，alsa，xvideo，tcp/udp等。
