4.10docker基础详细版--docker网络模式

网络模式

---

bridge

默认网络，Docker启动后默认创建一个docker0网桥，默认创建的容器也是添加到这个网桥中。

host

容器不会获得一个独立的network namespace，而是与宿主机共用一个。

在容器中使用ifconfig查看网络发现显示的是宿主机的网络

none

获取独立的network namespace，但不为容器进行任何网络配置，之后用户可以自己进行配置，容器内部只能使用loopback网络设备，不会再有其他的网络资源。

container

与指定的容器使用同一个network namespace，网卡配置也都是相同的。

自定义

自定义网桥，默认与bridge网络一样。

容器网络模式详解

---

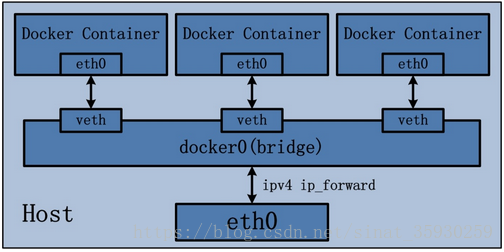

bridge

Bridge桥接模式的实现步骤主要如下：

1. Docker Daemon利用veth pair技术，在宿主机上创建两个虚拟网络接口设备，假设为veth0和veth1。而veth pair技术的特性可以保证无论哪一个veth接收到网络报文，都会将报文传输给另一方。
2. Docker Daemon将veth0附加到Docker Daemon创建的docker0网桥上。保证宿主机的网络报文可以发往veth0。
3. Docker Daemon将veth1添加到Docker Container所属的namespace下，并被改名为eth0。如此一来，保证宿主机的网络报文若发往veth0，则立即会被eth0接收，实现宿主机到Docker Container网络的联通性；同时，也保证Docker Container单独使用eth0，实现容器网络环境的隔离性。

同时Docker采用NAT（Network Address Translation，网络地址转换）的方式(可自行查询实现原理)，让宿主机以外的世界可以主动将网络报文发送至容器内部。

通过Bridger网桥模式实现：

• 容器拥有独立、隔离的网络栈
• 容器和宿主机以外的世界通过NAT建立通信

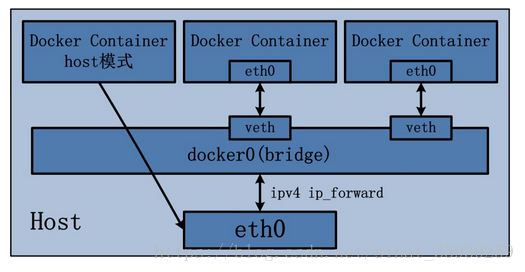

host

父进程在创建子进程时，如果不使用```CLONE_NEWNET```这个参数标志，那么创建出的子进程会与父 进程共享同一个网络namespace。

Docker就是采用了这个简单的原理，在创建进程启动容器的过程中，没有传入CLONE_NEWNET参数标志，实现Docker Container与宿主机共享同一个网络环境，即实现host网络模式。

优势：

• 可以直接使用宿主机的IP地址与外界进行通信，若宿主机的eth0是一个公有IP，那么容器也拥有这个公有IP。
• 同时容器内服务的端口也可以使用宿主机的端口，无需额外进行NAT转换。

缺陷：

• 最明显的是Docker Container网络环境隔离性的弱化，即容器不再拥有隔离、独立的网络栈。
• 使用host模式的Docker Container虽然可以让容器内部的服务和传统情况无差别、无改造的使用，但是由于网络隔离性的弱化，该容器会与宿主机共享竞争网络栈的使用；
• 容器内部将不再拥有所有的端口资源，原因是部分端口资源已经被宿主机本身的服务占用，还有部分端口已经用以bridge网络模式容器的端口映射。

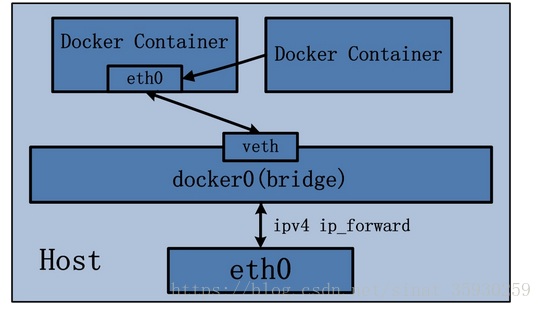

container

Docker Container的container网络模式在实现过程中，不涉及网桥，同样也不需要创建虚拟网卡veth pair。

完成container网络模式的创建只需要两个步骤：

1. 查找container（即需要被共享网络环境的容器）的网络namespace；
2. 将新创建的Docker Container（也是需要共享其他网络的容器）的namespace，使用container的namespace

优势：

• 在这种模式下的Docker Container可以通过localhost来访问namespace下的其他容器，传输效率较高。
• 虽然多个容器共享网络环境，但是多个容器形成的整体依然与宿主机以及其他容器形成网络隔离。
• 这种模式还节约了一定数量的网络资源。

缺陷：

• 没有改善容器与宿主机以外世界通信的情况。

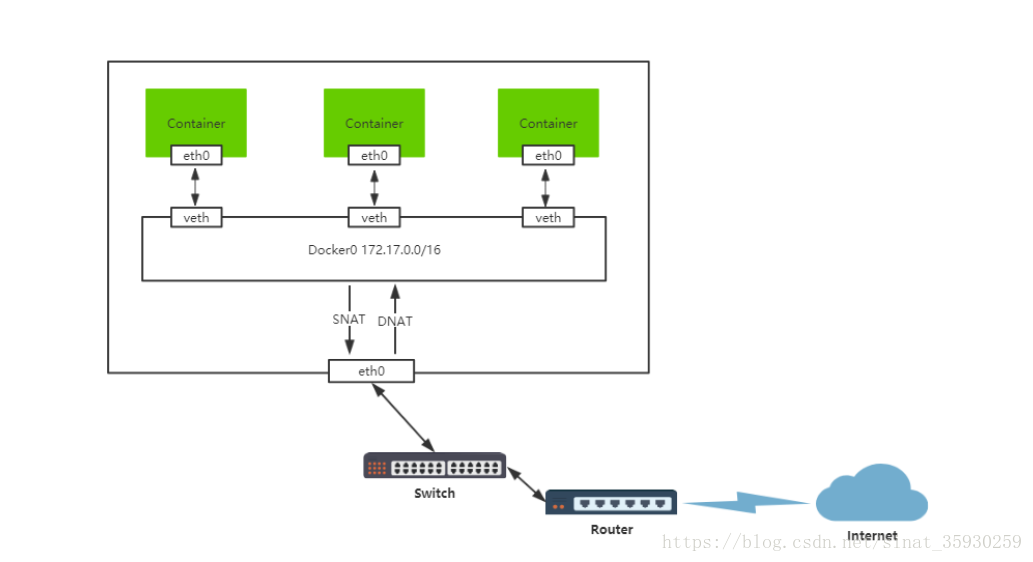

容器网络访问原理

---

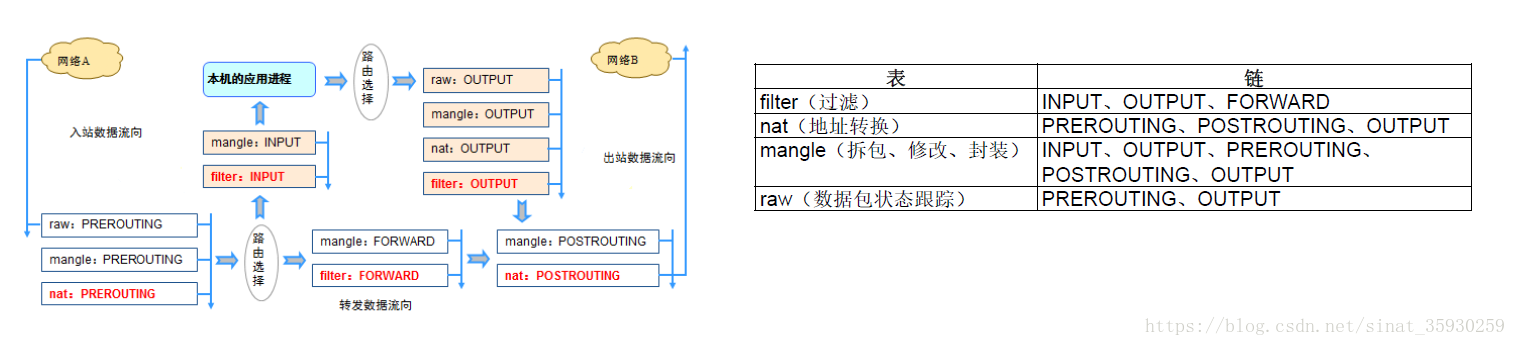

Linux IP信息包过滤原理

Docker主要通过netfilter/iptables实现网络通信。

iptables由netfilter和iptables组成，netfilter组件是Linux内核集成的信息包过滤系统，它维护一个信息包过滤表，这个表用于控制信息包过滤处理的规则集。而iptables只是一个在用户空间的工具，用于增删改查这个过滤表的规则。

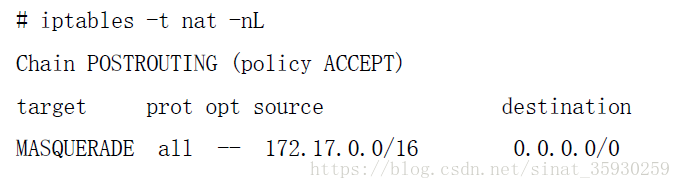

容器访问外部

容器将数据报发送给容器网关，即docker0虚拟网桥，然后虚拟网桥再转发到实际的网卡并由实际网卡转发到物理网关，然后向目标进行层层转发直到抵达目标地址。

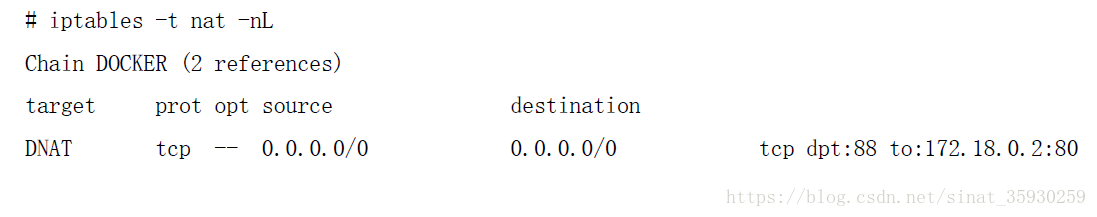

外部访问容器

容器通过将服务的实际端口在宿主机上进行端口映射，外部客户端通过连接宿主机的映射端口来访问容器内的服务。
