HCIP中期考试实验 2023016231王昊

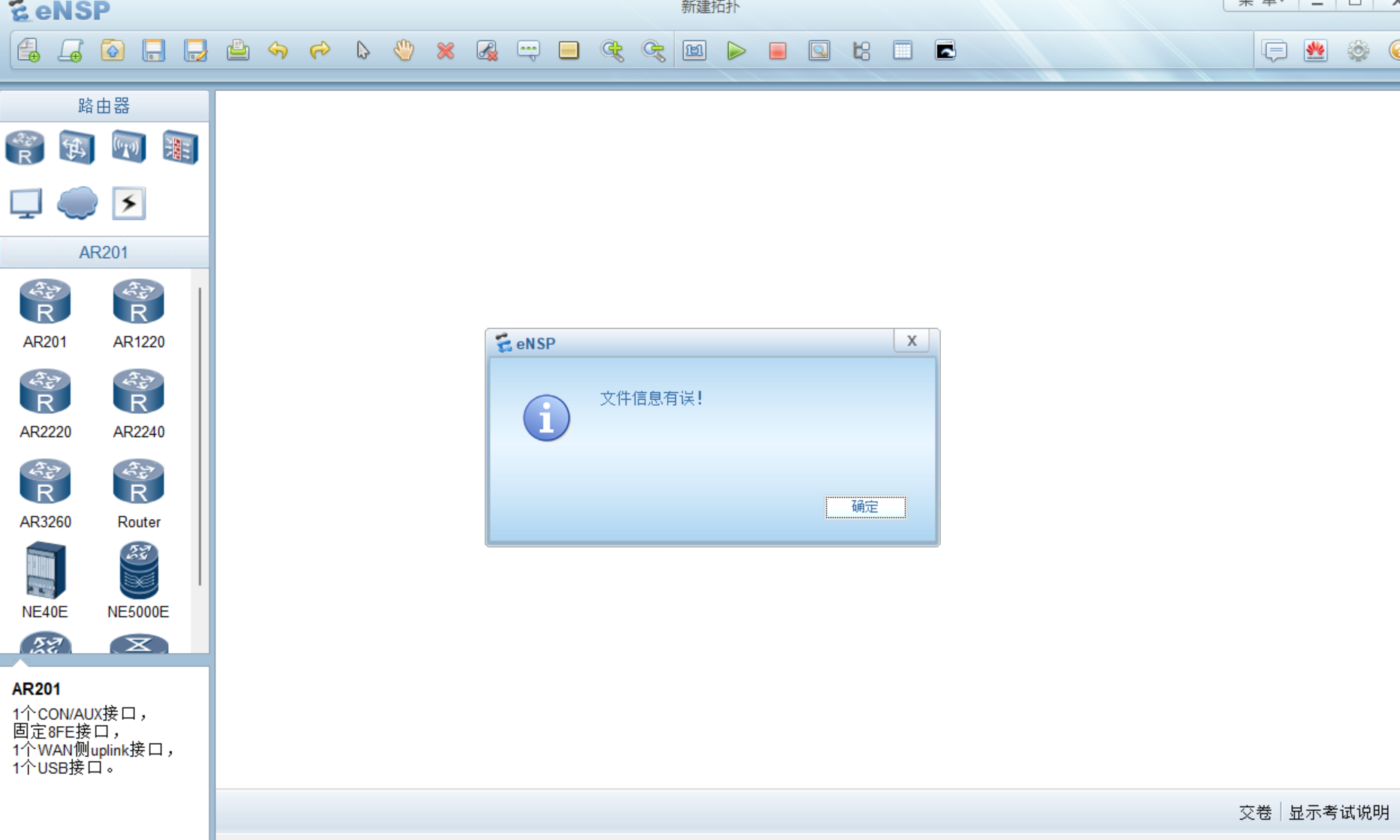

备注：文件打不开，只能根据拓扑图自己手动配置

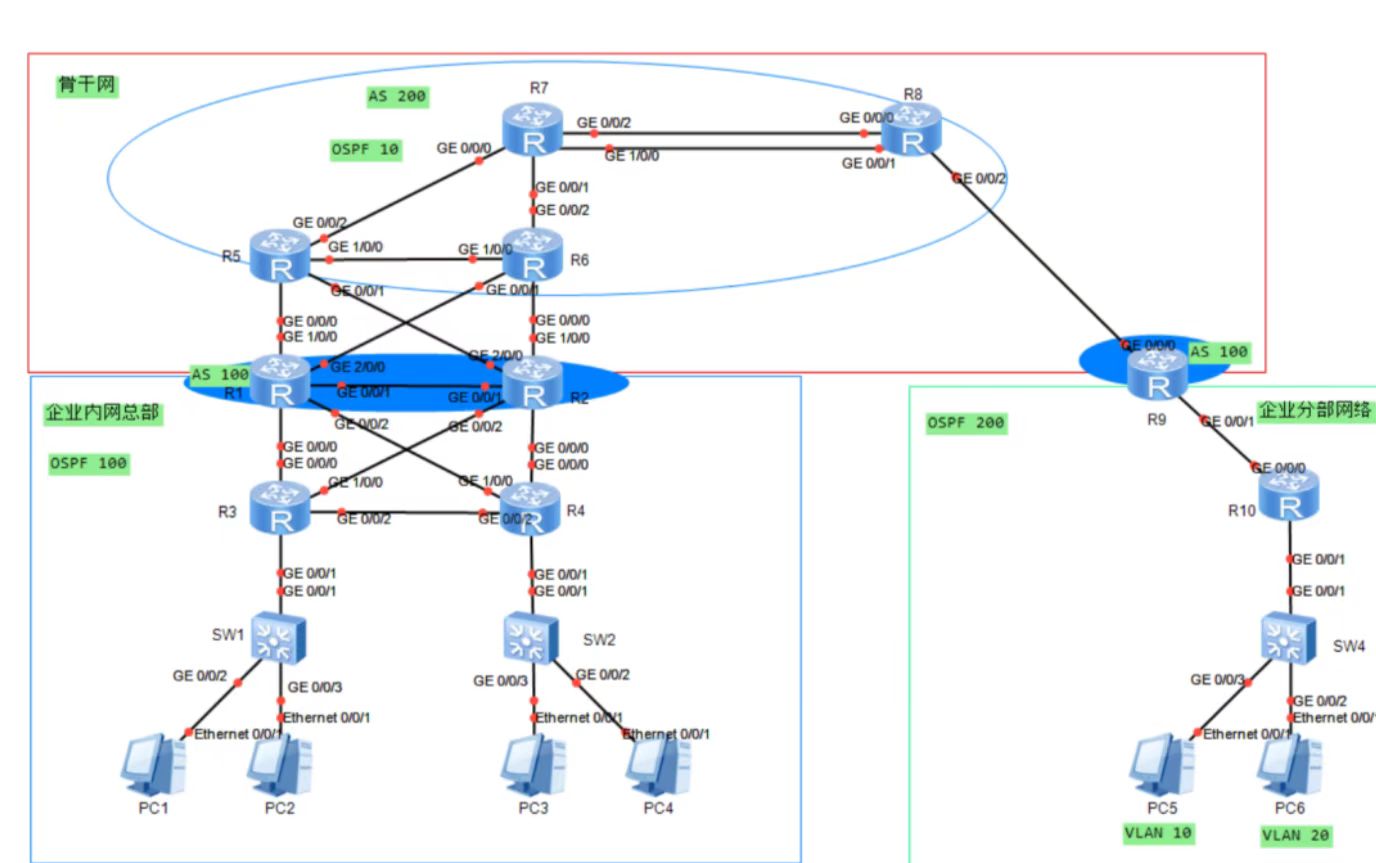

以下是拓扑图和指令

一、配置IP

R1 :

interface GigabitEthernet 0/0/0

ip add 192.168.100.9 30

int g 0/0/1

ip add 10.10.10.41 30

int g 0/0/2

ip add 192.168.100.17 30

int g 1/0/0

ip add 10.10.10.1 30

int g 2/0/0

ip add 10.10.10.5 30

interface LoopBack 0

ip address 1.1.1.1 32

R2：

int g 0/0/0

ip add 192.168.100.13 30

int g 0/0/1

ip add 10.10.10.42 30

int g 0/0/2

ip add 192.168.100.5 30

int g 1/0/0

ip add 10.10.10.13 30

int g 2/0/0

ip add 10.10.10.9 30

interface LoopBack 0

ip address 2.2.2.2 32

R3：

int g 0/0/0

ip add 192.168.100.10 30

int g 0/0/1

ip add 192.168.1.254 24

int g 0/0/2

ip add 192.168.100.1 30

int g 1/0/0

ip add 192.168.100.6 30

R4：

int g 0/0/0

ip add 192.168.100.14 30

int g 0/0/1

ip add 192.168.2.254 24

int g 0/0/2

ip add 192.168.100.2 30

int g 1/0/0

ip add 192.168.100.18 30

R5：

int g 0/0/0

ip add 10.10.10.2 30

int g 0/0/1

ip add 10.10.10.10 30

int g 0/0/2

ip add 10.10.10.21 30

int g 1/0/0

ip add 10.10.10.17 30

interface LoopBack 0

ip add 5.5.5.5 32

R6：

int g 0/0/0

ip add 10.10.10.14 30

int g 0/0/1

ip add 10.10.10.6 30

int g 0/0/2

ip add 10.10.10.25 30

int g 1/0/0

ip add 10.10.10.18 30

interface LoopBack 0

ip add 6.6.6.6 32

R7：

int g 0/0/0

ip add 10.10.10.22 30

int g 0/0/1

ip add 10.10.10.26 30

int g 0/0/2

ip add 10.10.10.29 30

int g 1/0/0

ip add 10.10.10.33 30

interface LoopBack 0

ip add 7.7.7.7 32、

R8：

int g 0/0/0

ip add 10.10.10.30 30

int g 0/0/1

ip add 10.10.10.34 30

int g 0/0/2

ip add 10.10.10.37 30

interface LoopBack 0

ip add 8.8.8.8 32

R9：

int g 0/0/0

ip add 10.10.10.38 30

int g 0/0/1

ip add 192.168.200.2 30

二、企业分部网络配置

SW4：

vlan batch 10 20

int g 0/0/3

port link-type access

port default vlan 10

Int g 0/0/2

port default vlan 20

Int g 0/0/1

port link-type truck

port truck allow-pass v 10 20

Undo port t allow-pass v 1

R9:

Ospf 200 route-id 9.9.9.9

Area 0

Net 192.168. 200.2 0.0.0.0

R10:

Int g 0/0/1.1

Ip add 192.168.3.254 24

Dotlp termination vid 10

arp broadcast enable

Int g 0/0/1.2

Ip add 192.168.4.254 24

Dotlp termination vid 20

Int g 0/0/0

Ip add 192.168.200.1 30


OSPF：

Ospf 200 route-id 10.10.10.10

Area 0

Net 192.168.3.254 0.0.0.0

Net 192.168.4.254 0.0.0.0

Net 192.168.200.1 0.0.0.0

三、企业内网总部

R1：

Ospf 100 route-id 1.1.1.1

Area 0

Net 192.168.100.9 0.0.0.0

Net 192.168.100.17 0.0.0.0

Net 1.1.1.1 0.0.0.0

R2:

Ospf 100 route-id 2.2.2.2

Area 0

Net 2.2.2.2 0.0.0.0

Net 192.168.100.13 0.0.0.0

Net 192.168.100.5 0.0.0.0

R3:

Ospf 100 route-id 3.3.3.3

Area 0

Net 192.168.100.10 0.0.0.0

Net 192.168.100.6 0.0.0.0

Net 192.168.100.1 0.0.0.0

Net 192.168.1.254 0.0.0.0

R4:

Ospf 100 route-id 4.4.4.4

Area 0

Net 192.168.100.14 0.0.0.0

Net 192.168.100.2 0.0.0.0

Net 192.168.100.18 0.0.0.0

Net 192.168.2.254 0.0.0.0

四、骨干网（不太会配）

R5:

Ospf 10 route-id 5.5.5.5

 R6:

Ospf 10 route-id 6.6.6.6

R7:

Ospf 10

R8:

Ospf 10 route-id 8.8.8.8

五、配置BGP

R1:

Bgp 100

Route-id 1.1.1.1

Peer 2.2.2.2 as-number 100

Peer 2.2.2.2 connect-interface lookback 0

R2:

Bgp 100

Rou 2.2.2.2

Peer 1.1.1.1 as 100

Peer 1.1.1.1 con l0


后面宣告网络和更改下一跳，不太会了。。。。。
