《深入理解计算机系统》CSAPP第三章知识点归纳（看完一遍复习专用）

CSAPP第三章知识点归纳（程序的机器级表示）（还未结合ppt，之后结合了补上）

---

基本概念

• 指令集体系结构（指令集架构）：定义机器级程序的格式和行为，它定义了处理器状态、指令的格式，以及每条指令对状态的影响

---

程序编码

• 机器代码可见的处理器状态：

  • 程序计数器PC %rip （给出下一条要执行的指令的地址）
  • 整数寄存器文件 16个 64位的
  • 条件码寄存器
  • 一组向量寄存器，存放一个或多个整数或者浮点数值

•

  上面这一条中 -Og表示生成的代码符合原始程序的结构，-S表示生成汇编代码

• 汇编代码中所有以“.”开头的行都是指导汇编器和链接器工作的伪指令

  	.file	"010-mstore.c"
  	.intel_syntax noprefix
  	.text
  	.globl	multstore
  	.type	multstore, @function
  multstore:
  .LFB0:
  	.cfi_startproc
  	push	rbx
  	.cfi_def_cfa_offset 16
  	.cfi_offset 3, -16
  	mov	rbx, rdx
  	call	mult2
  	mov	QWORD PTR [rbx], rax
  	pop	rbx
  	.cfi_def_cfa_offset 8
  	ret
  	.cfi_endproc
  .LFE0:
  	.size	multstore, .-multstore
  	.ident	"GCC: (Ubuntu 4.8.1-2ubuntu1~12.04) 4.8.1"
  	.section	.note.GNU-stack,"",@progbits

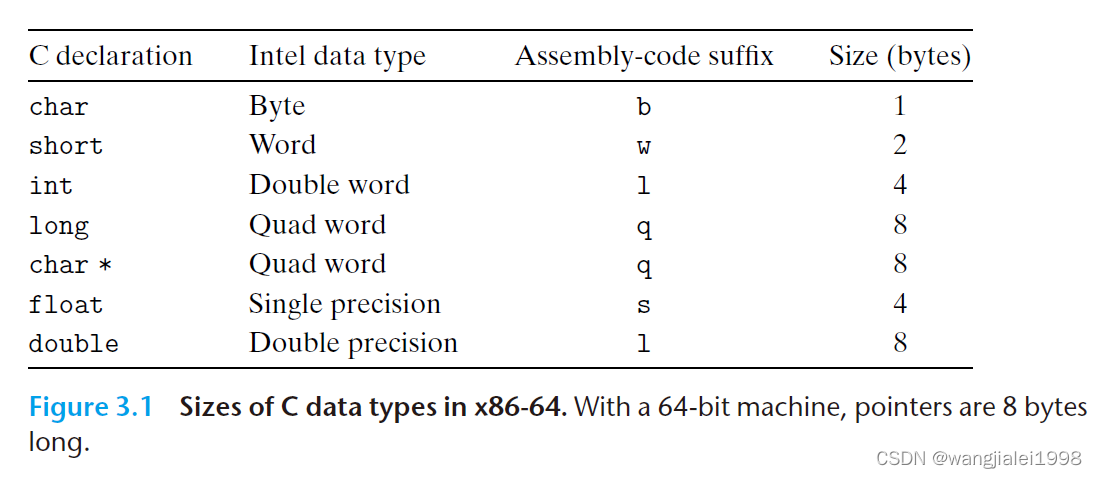

数据格式

• 再次回顾一下字节大小

访问信息

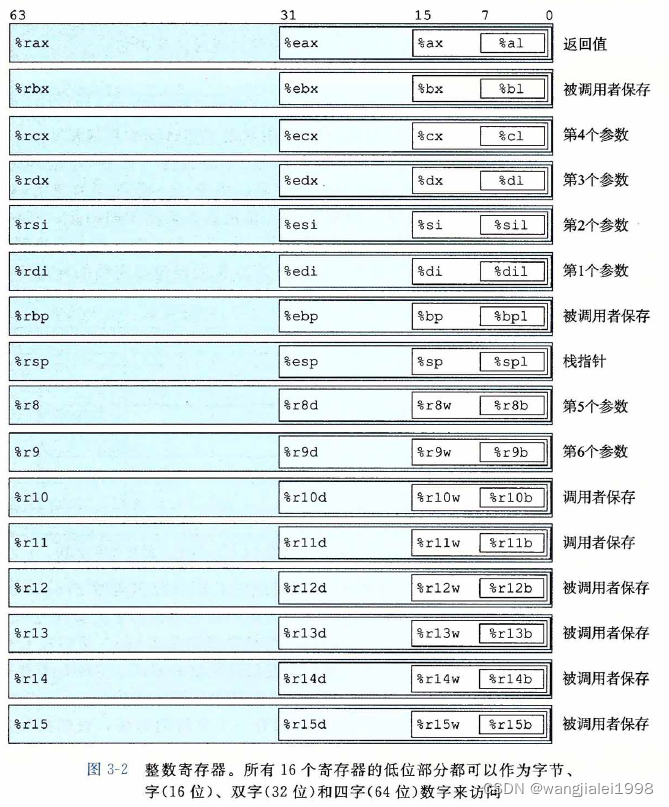

• x86-64 CPU的16个存储64位值得通用目的寄存器

• 移动指令以寄存器为目标的时候得规则：生成1字节和2字节数字得指令会保持剩下得字节不变；生成4字节数字的指令会把高位4字节置为0。（后面这条规则是作为从IA32到x86-64的扩展的一部分而采用的）

操作数指示符

• 操作数分成3种类型：
  1. 立即数：以“$”后面跟一个整数表示 如 $0x34 或者 $-544
  2. 寄存器：表示寄存器的内容
  3. 内存引用：根据计算的有效地址访问某个内存位置

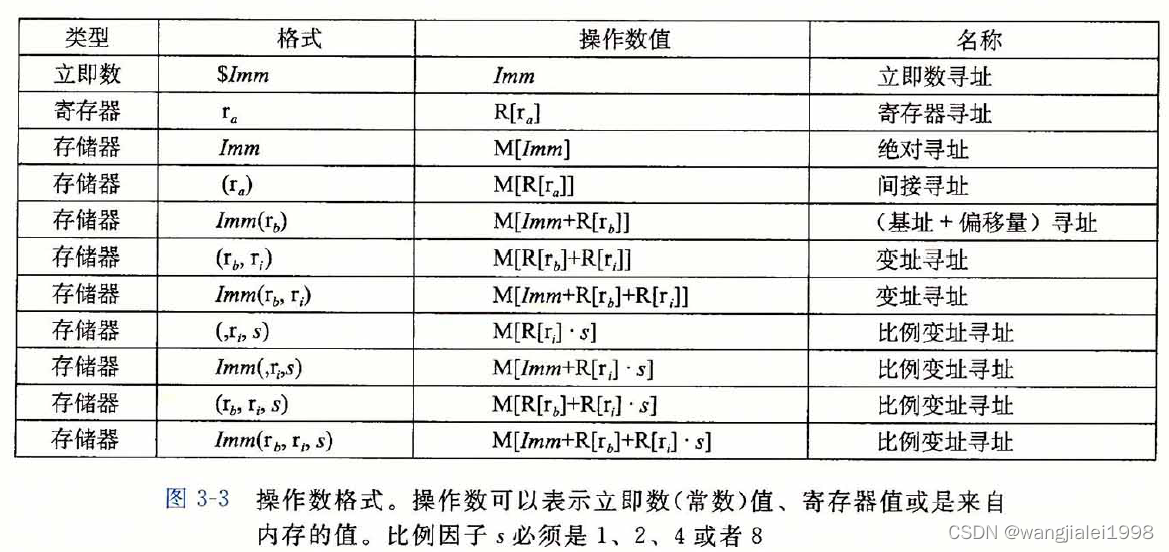

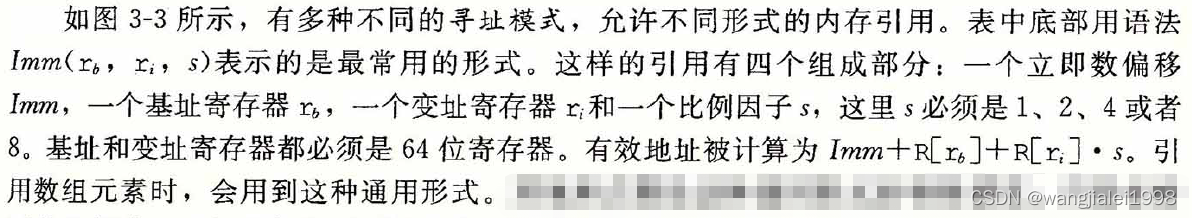

寻址模式（重点）

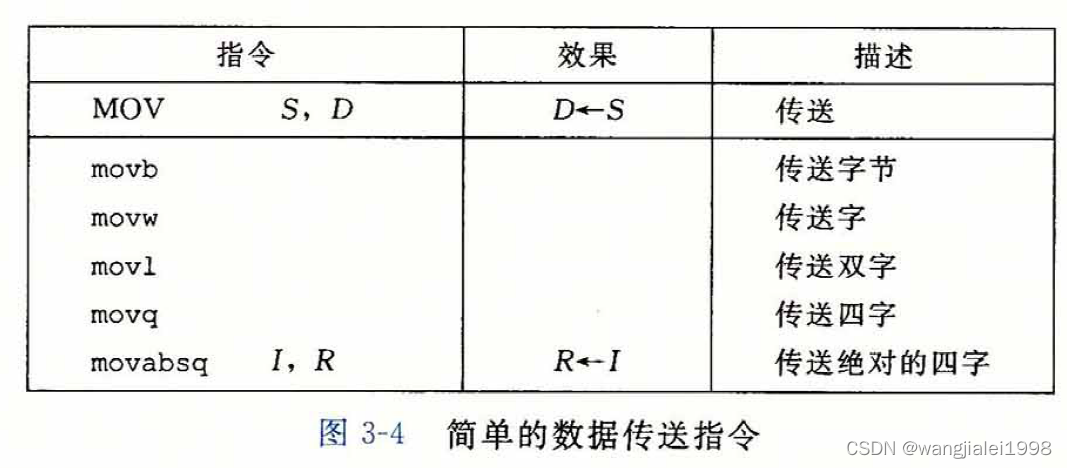

数据传送指令

• 源操作数指定的值是一个立即数，存储在寄存器种或内存中

• 目的操作数为内存位置or寄存器

• x86-64的限制：传送指令的两个操作数不能都指向内存位置

• movl 指令以寄存器作为目的时，会把该寄存器的高位4字节设置为0（x86-64惯例，任何为寄存器生成32位值的指令都会把该寄存器的高位部分置成零）

• 常规的movq指令只能表示为32位补码数字的立即数作为源操作数，然后把符号扩展到64位的值，放到目标位置。movabsq指令能够以任意**64位立即数作为源操作数，并且只能以寄存器**作为目的

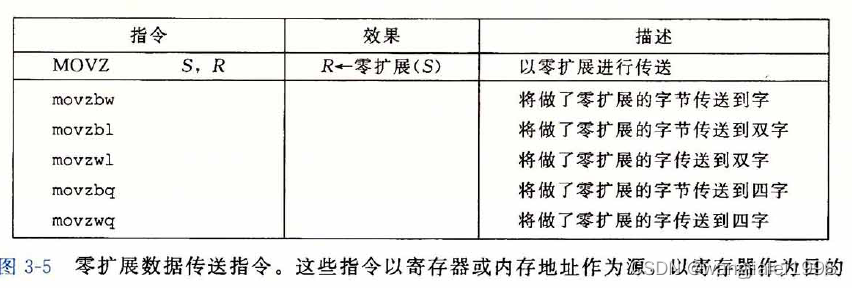

• 下面的是零扩展指令（其中由四字节到八字节扩展用movl指令）

• 下面的是符号扩展指令（其中的cltq指令与movslq %eax ,%rax效果一样，但是编码更紧凑）

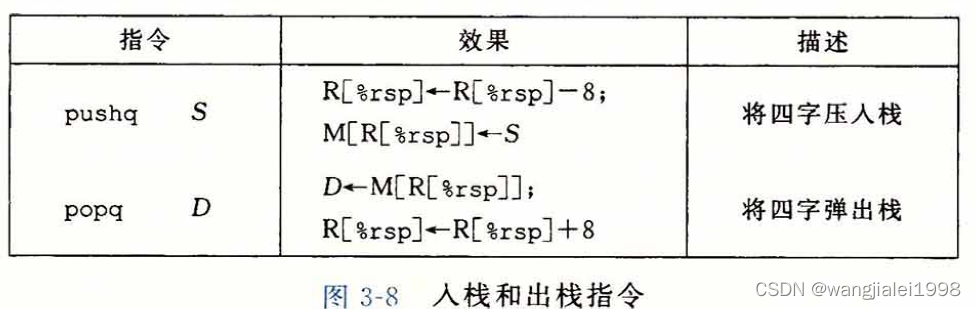

压入和弹出栈数据

• 惯例：栈是倒过来画得，栈顶在图的底部，

• 栈指针**%rsp**保存着栈顶元素的地址（注意这里的顺序是push先栈指针减，后入栈）

算术和逻辑操作

• leaq没有其他大小的变种，因为是设计来对对地址进行操作的（其他的例如add有addb、addl、addw、addq）

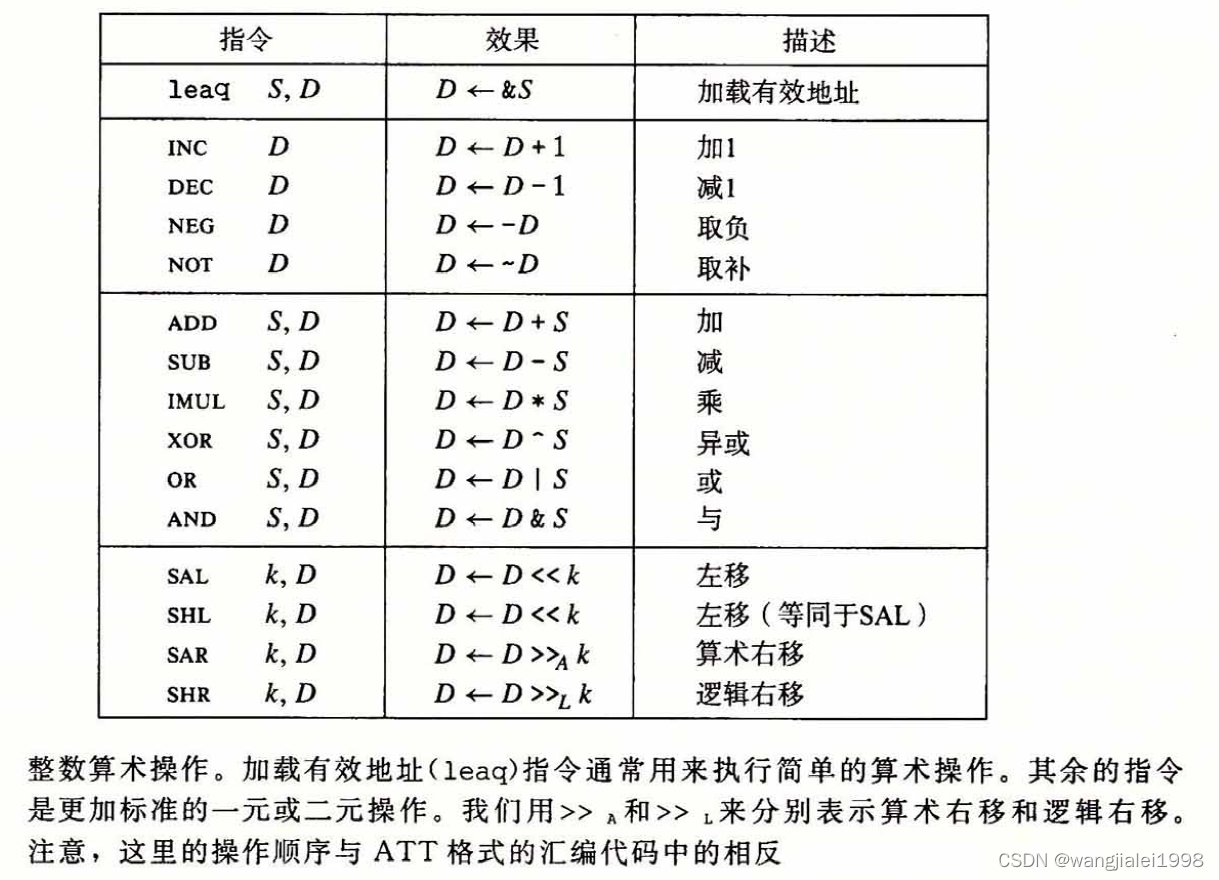

• 整数算术操作如下

  • 其中第二组中的是一元操作数，既是源又是目的
  • 第三组中的是二源操作数，左边的是源，右边的既是源也是目的
  • 最后一组中的是移位操作，移位量可以是一个立即数，或者是放在单字节寄存器%cl中（这些指令只允许以这个寄存器作为操作数）（移位操作对w位长的数据值进行操作，位移量是由%cl寄存器的低m位决定的，其中$ 2^m=w $​,高位会被忽略）

• 加载有效地址指令

  • 不从指定的位置读入数据，没有引用内存，而是将有效地址写入到目的操作数

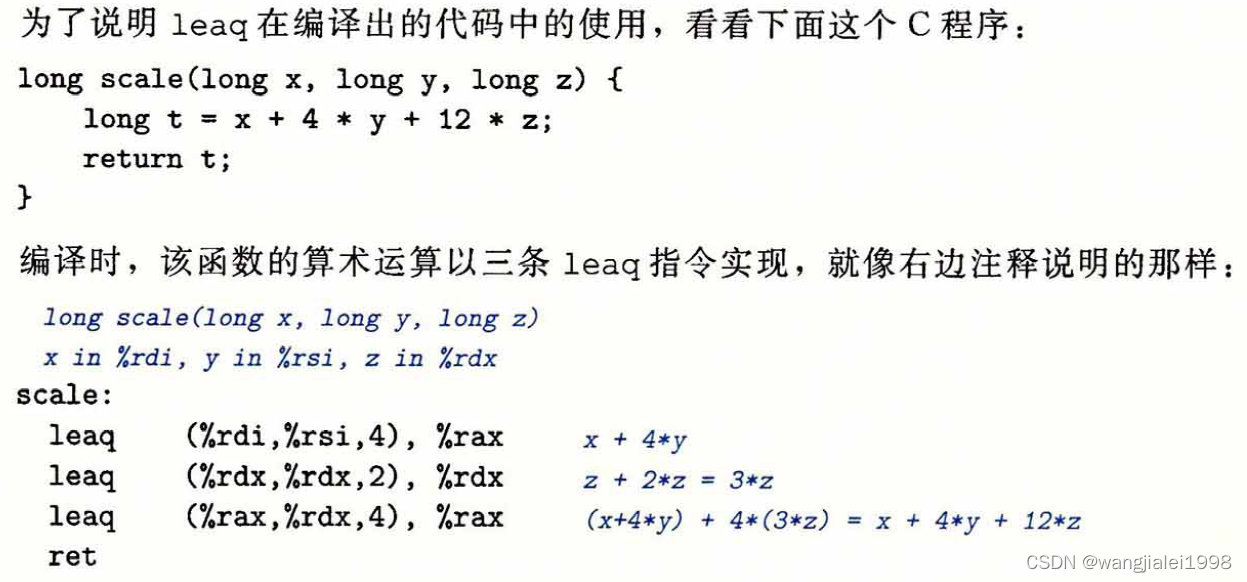

  • 下面图中计算z*12要分两步是因为比例因子只能是1、2、4、8

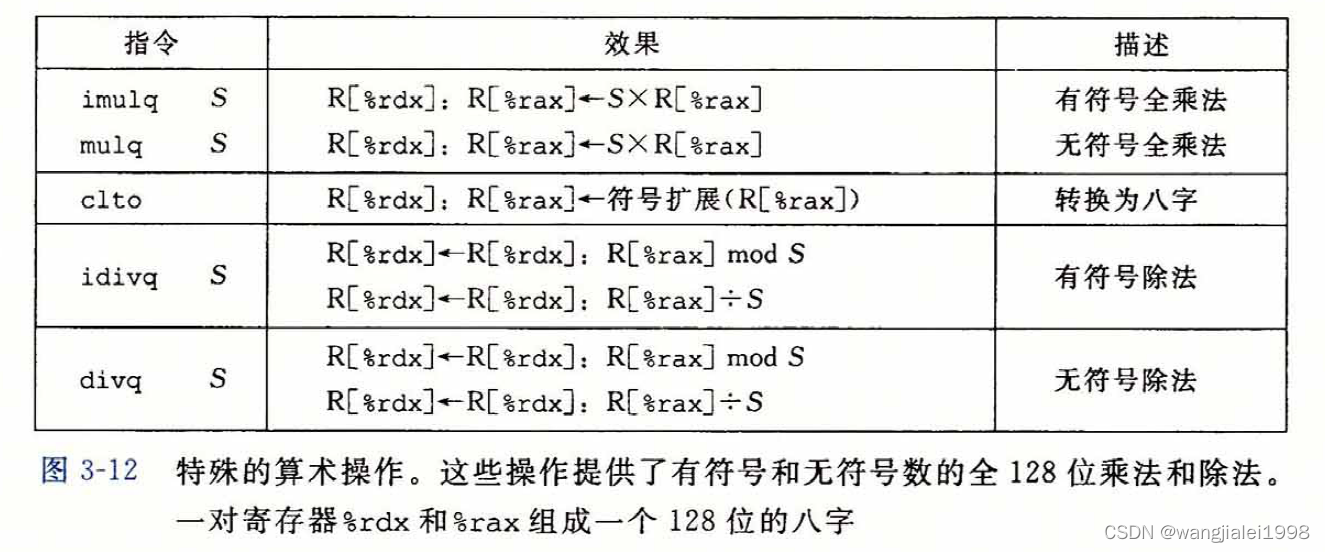

特殊的算术操作

• clto，无操作数，隐含读出%rax的符号位，并将它复制到%rdx的所有位

• imulq和mulq指令要求一个参数必须在寄存器%rax中，另一个作为指令的源操作数给出，结果高64位放在%rdx中，低64位放在%rax中（汇编器通过计算操作数的数目来区分用哪条指令）

控制

条件码

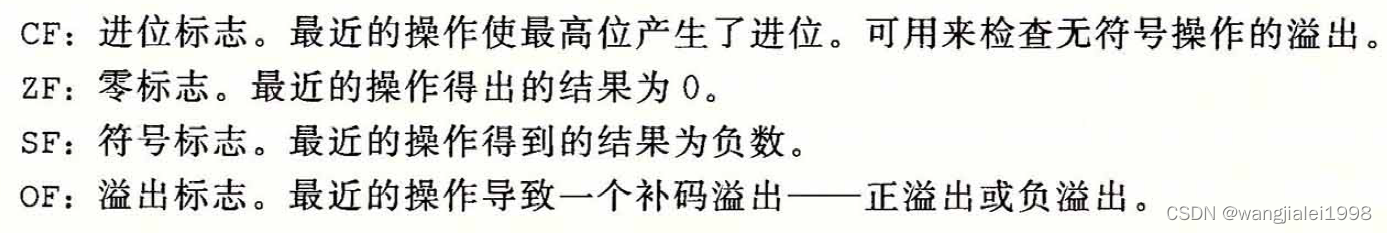

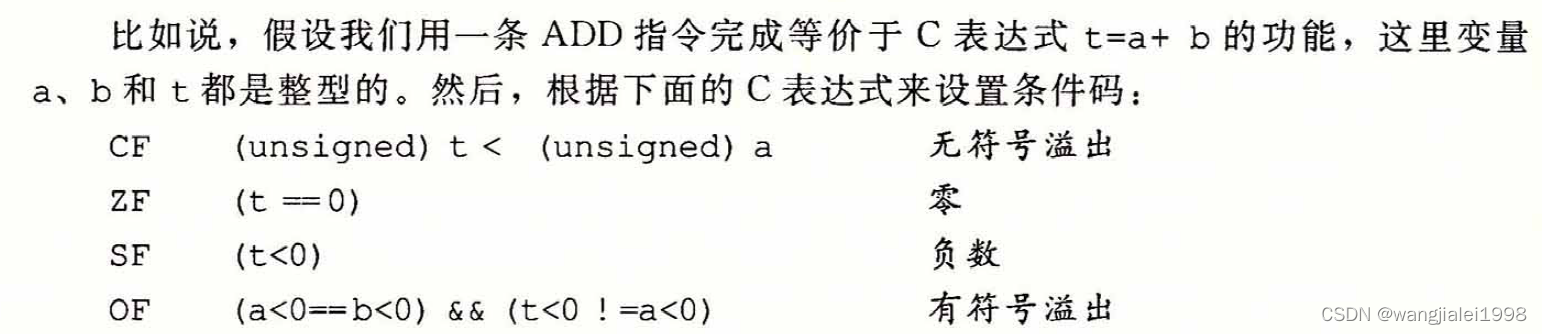

• 最常用的条件码如下：

• leaq指令不改变任何条件码，因为它是用来进行地址计算的（除此之外，其他的运算指令都会设置条件码）

• 对于逻辑操作，进位标志和溢出标志会设置成0

• 对于移位操作，进位标志将设置为最后一个被移除的位，而溢出标志被设置成0

• INC和DEC指令会设置溢出和零标志，但是不会改变进位标志

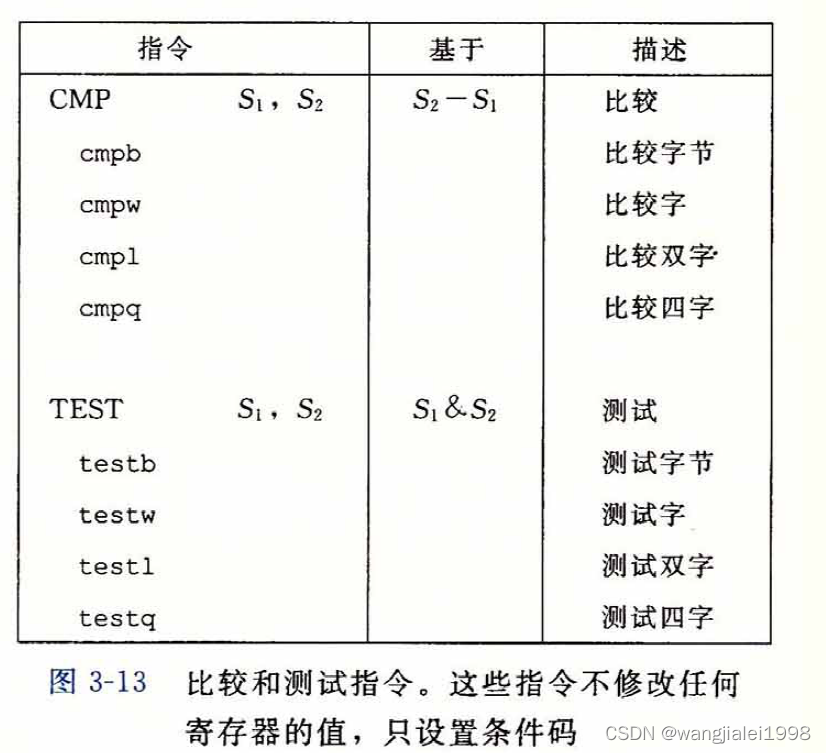

• 下面的指令只设置条件码而不改变其他的任何寄存器

这里注意的是cmpq的比较是$ S_2 $和$ S_1 $比较

比如

cmpq	%rsi,%rdi
setl	%al
movzbl	%al,%eax
ret

这里面setl判断的是%rdi中的值是否是小于%rsi中值

• 条件码不能直接读取，一般通过以下的方法：

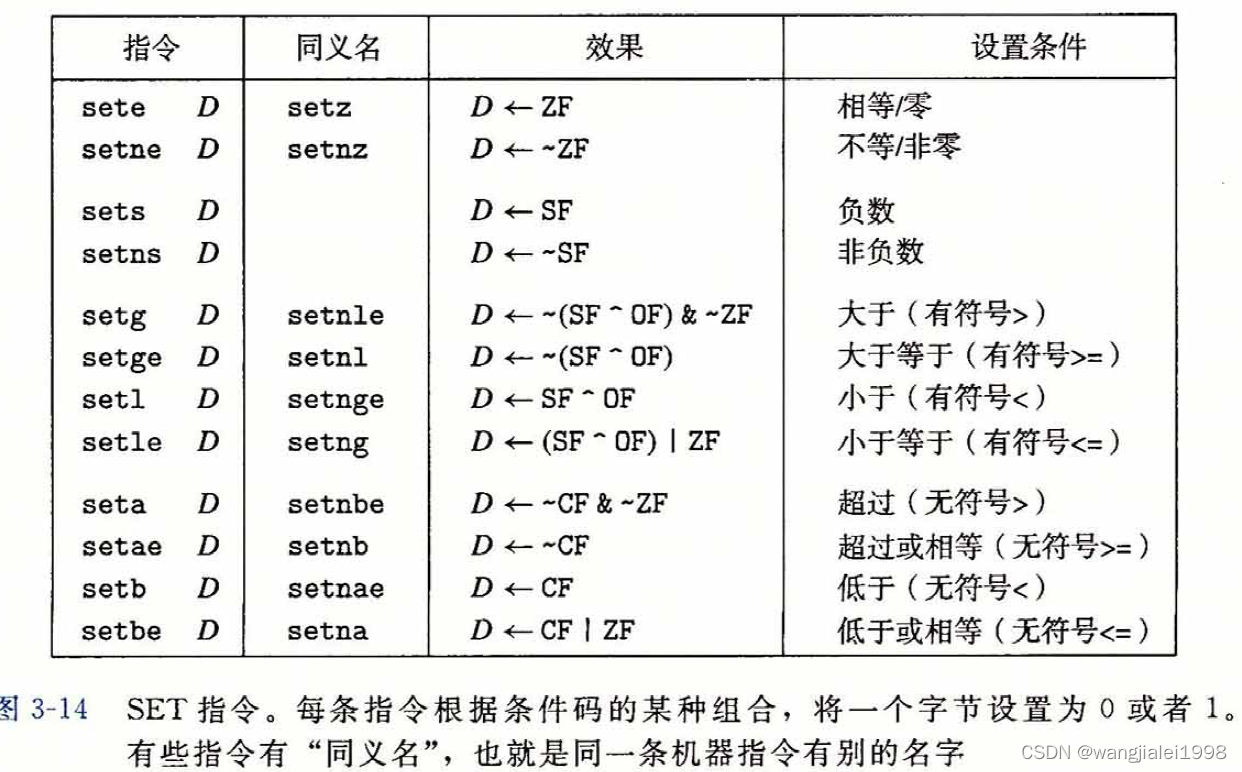

• 根据条件码的某种组合，将一个字节设置为0或1（注意区分表中有符号和无符号的指令后缀区别）

• 条件跳转到某个其他部分

• 条件传送指令

跳转指令

• 直接跳转和间接跳转：直接跳转的跳转目标是作为指令的一部分编码的（e.g. jmp .L1）；间接跳转跳转目标是从寄存器或内存位置中读出的（ jmp *(%rax)）

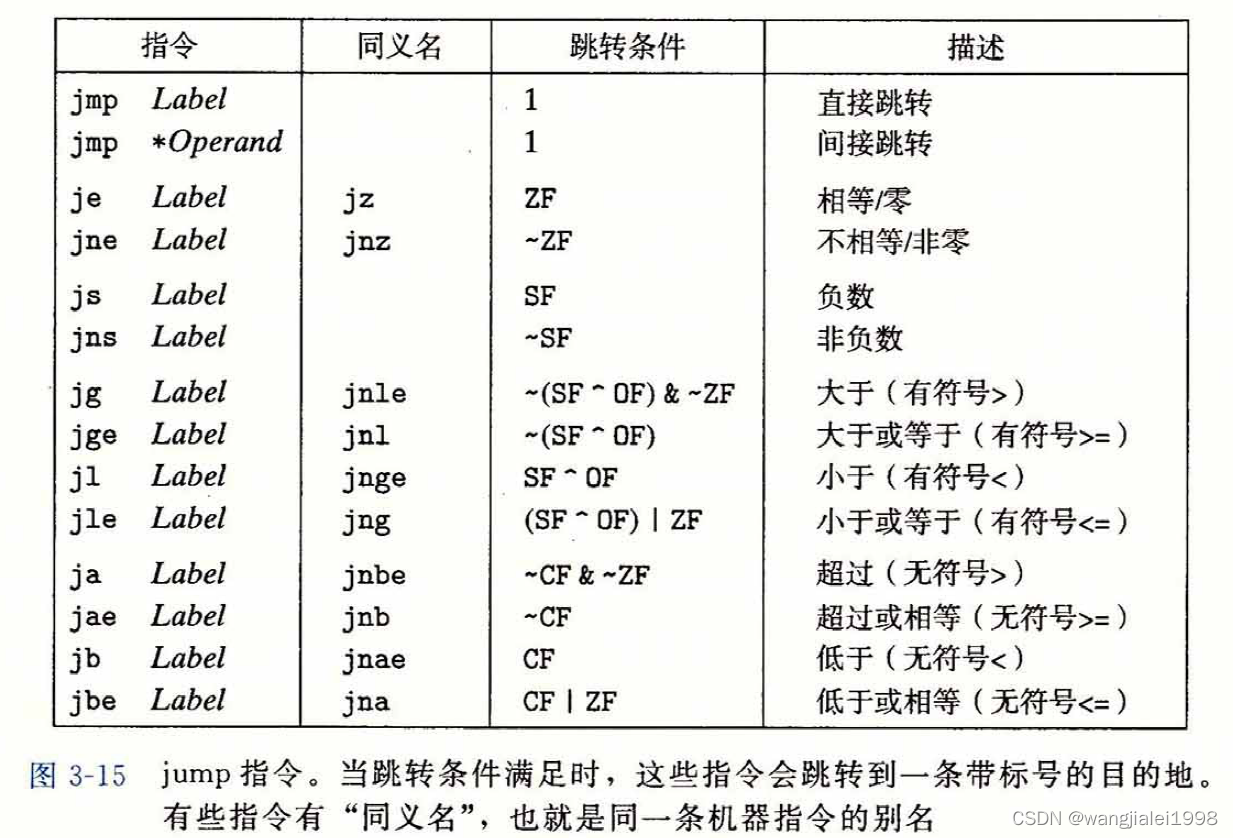

  跳转指令：



注意：条件跳转只能是直接跳转

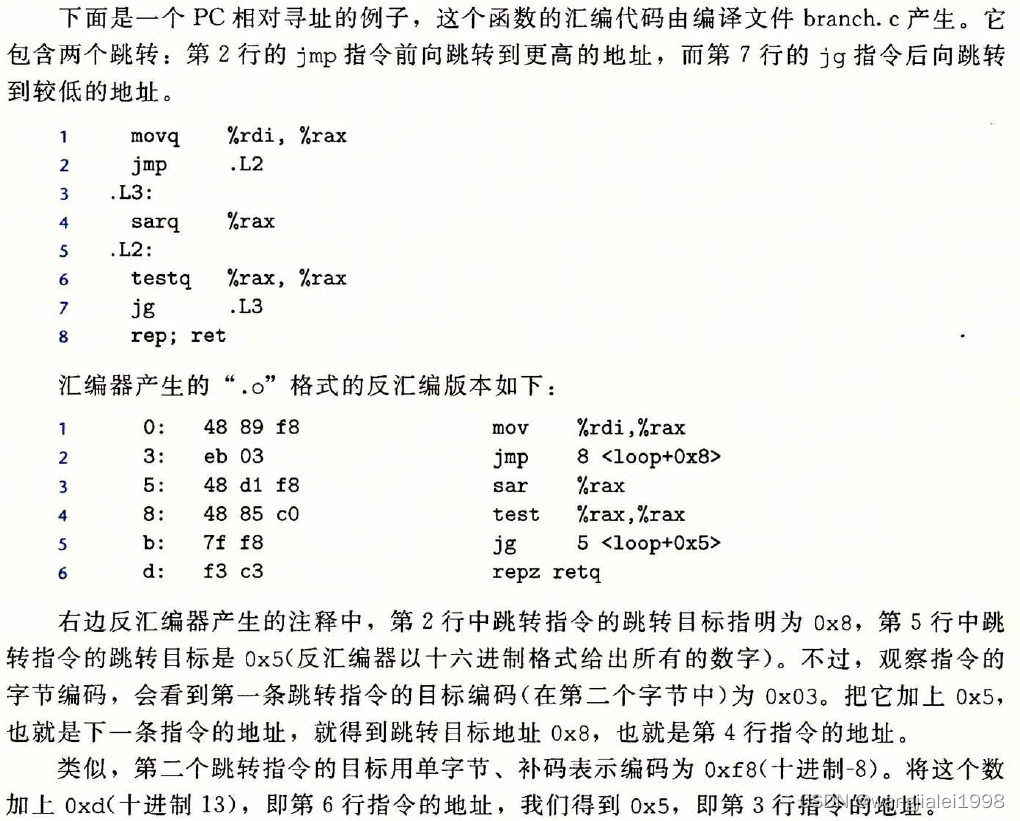

• 执行pc相对寻址时，程序计数器的值是跳转指令后面的那条指令的地址。而不是跳转指令本身的地址

用条件控制实现条件分支

• C语言中的if-else语句的通用形式模板如下：

汇编通常会使用的相应的控制流如下：

用条件传送来实现条件分支

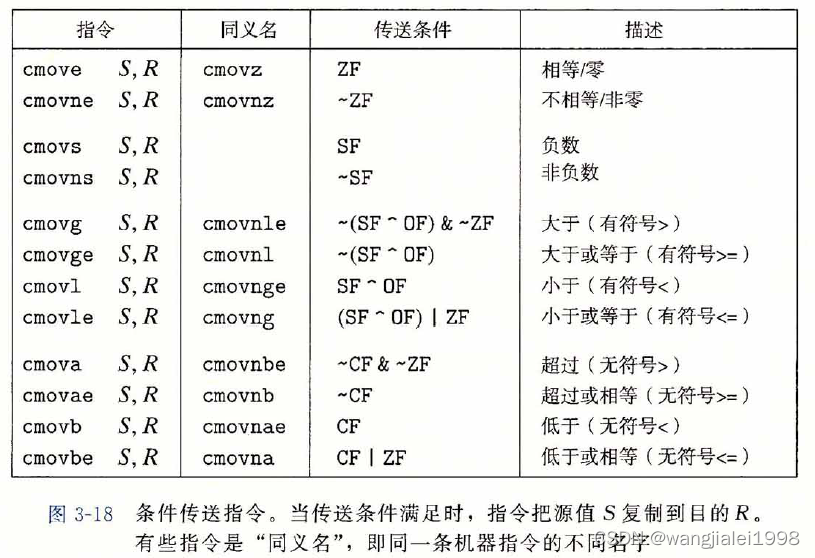

• 条件传送指令：

（同条件跳转不同，处理器无需预测测试的结果就可以执行条件传送。处理器只是读源值，检查条件码，然后可能更新目的寄存器，可能保持不变）

要注意的是条件传送只有在一定的条件下才可以使用，因为他是计算了两个分支的值，如果分支中有别的作用，就会导致错误，这时候只能使用条件控制分支，例如下面这种：（分支中分别有lt_cnt的增加一）

long absdiff_se(long x, long y)
{

    long result;
    if (x < y) {

	lt_cnt++;
	result = y - x;
    }
    else {

	ge_cnt++;
	result = x - y;
    }
    return result;
}
//下面这种也是不可以使用条件传送的，因为如果xp不存在，它会间接引用空指针
long cread(long *xp)
{

   return (xp?*xp:0);
}

循环

do-while循环

• 相应的goto语句：

• 例子：

long fact_do(long n)
{

    long result = 1;
    do {

	result *= n;
	n = n-1;
    } while (n > 1);
    return result;
}

• 相应的汇编代码：

fact_do:
	movl	$1, %eax
.L2:
	imulq	%rdi, %rax
	subq	$1, %rdi
	cmpq	$1, %rdi
	jg	.L2
	rep; ret

while循环

• 通用形式：


• 有两种形式：

  • 跳转到中间：

• guarded-do：

• 例子：

  long fact_while(<
