一介绍

在kubernetes中，pod是应用程序的载体，我们可以通过pod的ip来访问应用程序，但是pod的ip地址不是固定的，这也就意味着不方便直接采用pod的ip对服务进行访问。

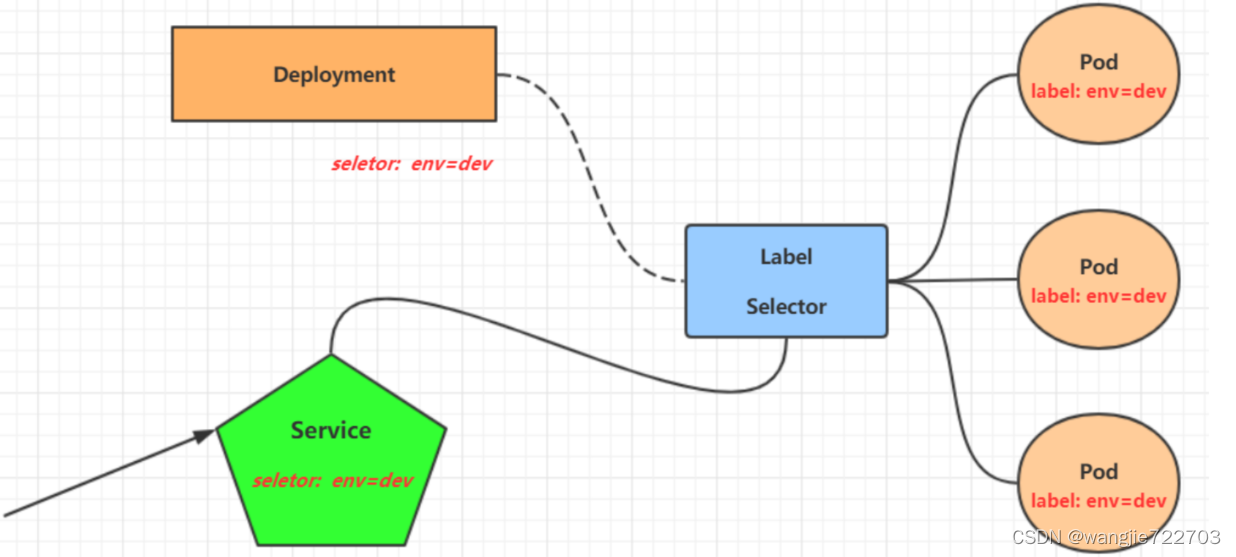

为了解决这个问题，kubernetes提供了Service资源，Service会对提供同多个服务的多个pod进行聚合，并且提供一个统一的入口地址。通过访问Service的入口地址就能访问到后面的pod服务。

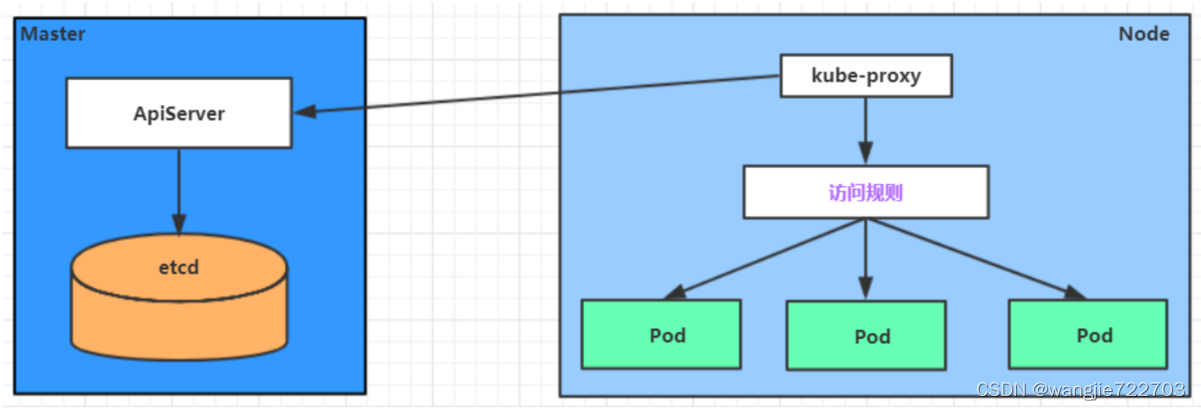

Service在很多情况下只是一个概念，真正起作用的其实是kube-proxy服务进程，每个Node节点上都运行着一个kube-proxy服务进程。当创建Service的时候会通过api-server向etcd写入创建的service的信息，而kube-proxy会基于监听的机制发现这种Service的变动，然后它会将最新的Service信息转换成对应的访问规则。

# 10.97.97.97:80 是service提供的访问⼊⼝
# 当访问这个⼊⼝的时候，可以发现后⾯有三个pod的服务在等待调⽤，
# kube-proxy会基于rr（轮询）的策略，将请求分发到其中⼀个pod上去
# 这个规则会同时在集群内的所有节点上都⽣成，所以在任何⼀个节点上访问都可以。
[root@node1 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
 -> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 10.97.97.97:80 rr
 -> 10.244.1.39:80     Masq     1      0             0
 -> 10.244.1.40:80     Masq     1      0             0
 -> 10.244.2.33:80     Masq     1      0             0

二 kube-proxy目前支持三种工作模式

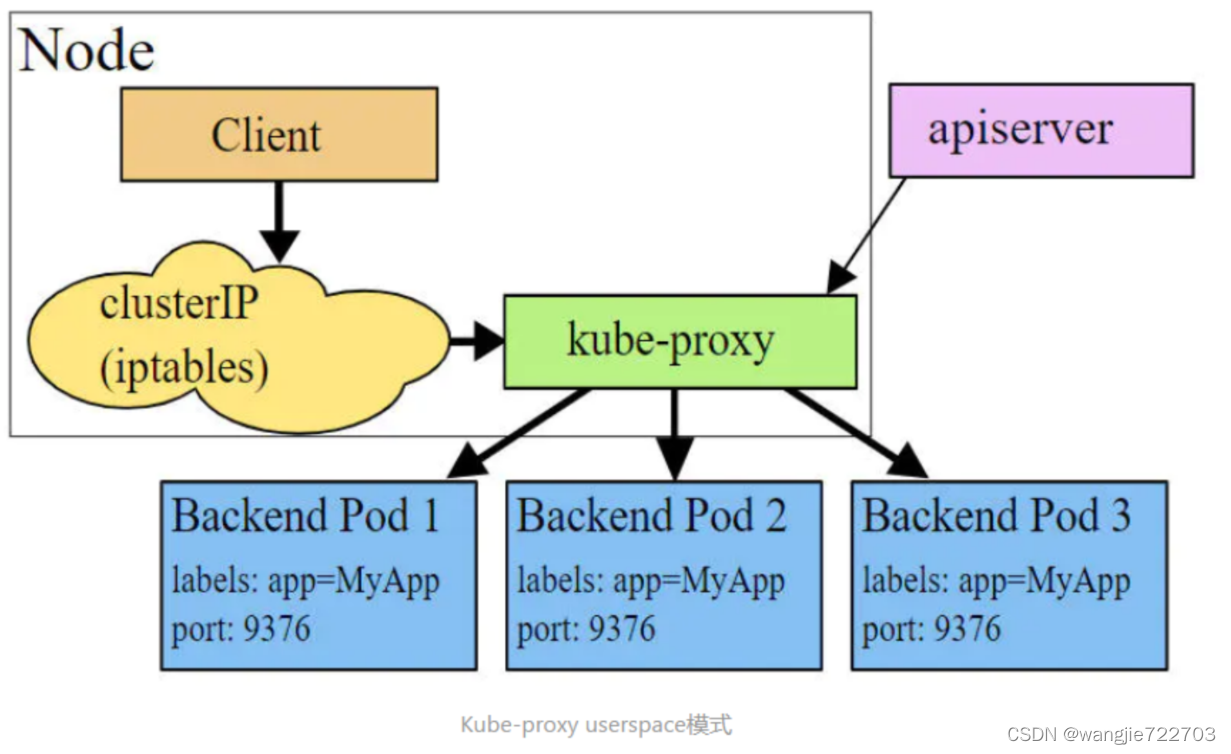

1 userspace 模式

userspace模式下，kube-proxy会为每一个Service创建一个监听端口，发向Cluster IP的请求被Iptables规则重定向到kube-proxy监听的端口上，kube-proxy根据LB算法选择一个提供服务的Pod并和其建立链接，以将请求转发到Pod上。该模式下，kube-proxy充当了一个四层负责均衡器的角色。由于kube-proxy运行在userspace中，在进行转发处理时会增加内核和用户空间之间的数据拷贝，虽然比较稳定，但是效率比较低。

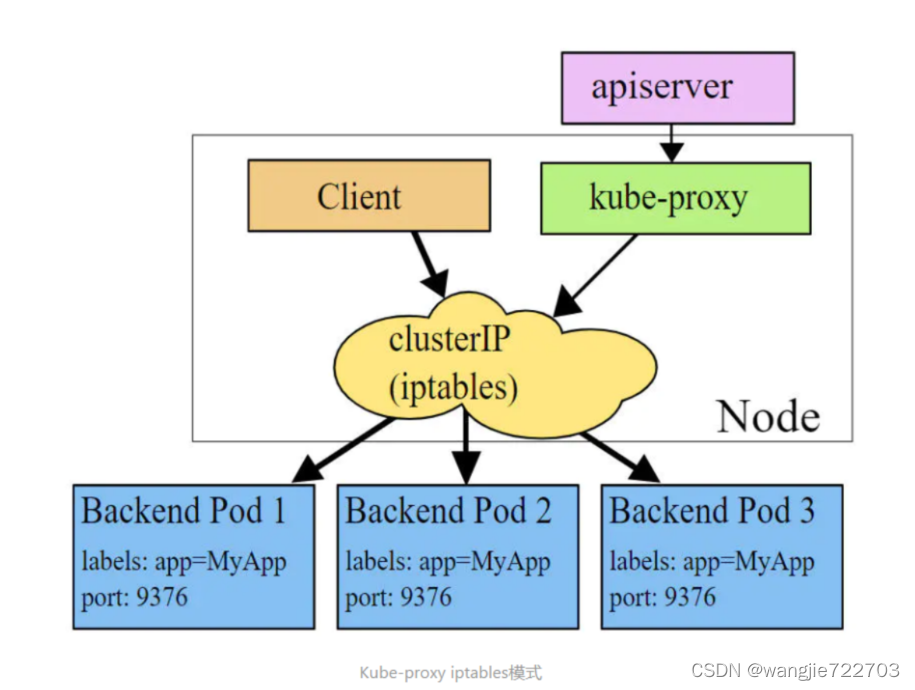

2 iptables 模式

iptables模式下，kube-proxy为service后端的每个Pod创建对应的iptables规则，直接将发向Cluster IP的请求重定向到一个Pod IP。该模式下kube-proxy不承担四层负责均衡器的角色，只负责创建iptables规则。该模式的优点是较userspace模式效率更高，但不能提供灵活的LB策略，当后端Pod不可用时也无法进行重试。

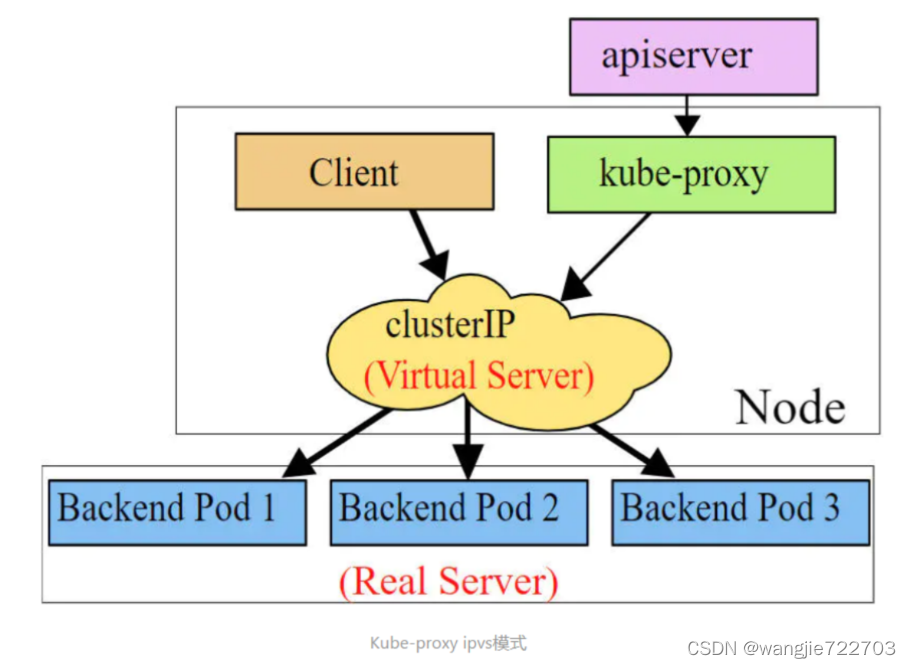

3 ipvs模式

ipvs模式和iptables类似，kube-proxy监控Pod的变化并创建相应的ipvs规则。ipvs相对iptables转发效率更高。除此以外，ipvs支持更多的LB算法。

# 此模式必须安装ipvs内核模块，否则会降级为iptables
# 开启ipvs
[root@k8s-master01 ~]# kubectl edit cm kube-proxy -n kube-system
# 修改mode: "ipvs"
[root@k8s-master01 ~]# kubectl delete pod -l k8s-app=kube-proxy -n kube-system
[root@node1 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
 -> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 10.97.97.97:80 rr
 -> 10.244.1.39:80     Masq     1         0         0
 -> 10.244.1.40:80     Masq     1         0         0
 -> 10.244.2.33:80     Masq     1         0         0

三 Service组件

1 Service的资源清单组件

kind: Service # 资源类型
apiVersion: v1 # 资源版本
metadata: # 元数据
  name: service # 资源名称
  namespace: dev # 命名空间
spec: # 描述
  selector: # 标签选择器，用于确定当前service代理哪些pod
    app: nginx
  type: # Service类型，指定service的访问方式
  clusterIP: # 虚拟服务的ip地址
  sessionAffinity: # session亲和性，支持ClientIP、None两个选项
  ports: # 端⼝信息
  - protocol: TCP
    port: 3017 # service端口
    targetPort: 5003 # pod端口
    nodePort: 31122 # 主机端口

ClusterIP：默认值，它是Kubernetes系统自动分配的虚拟IP，只能在集群内部访问
NodePort：将Service通过指定的Node上的端口暴露给外部，通过此方法，就可以在集群外部访问服务
LoadBalancer：使用外接负载均衡器完成到服务的负载分发，注意此模式需要外部云环境支持
ExternalName：把集群外部的服务引入集群内部，直接使用

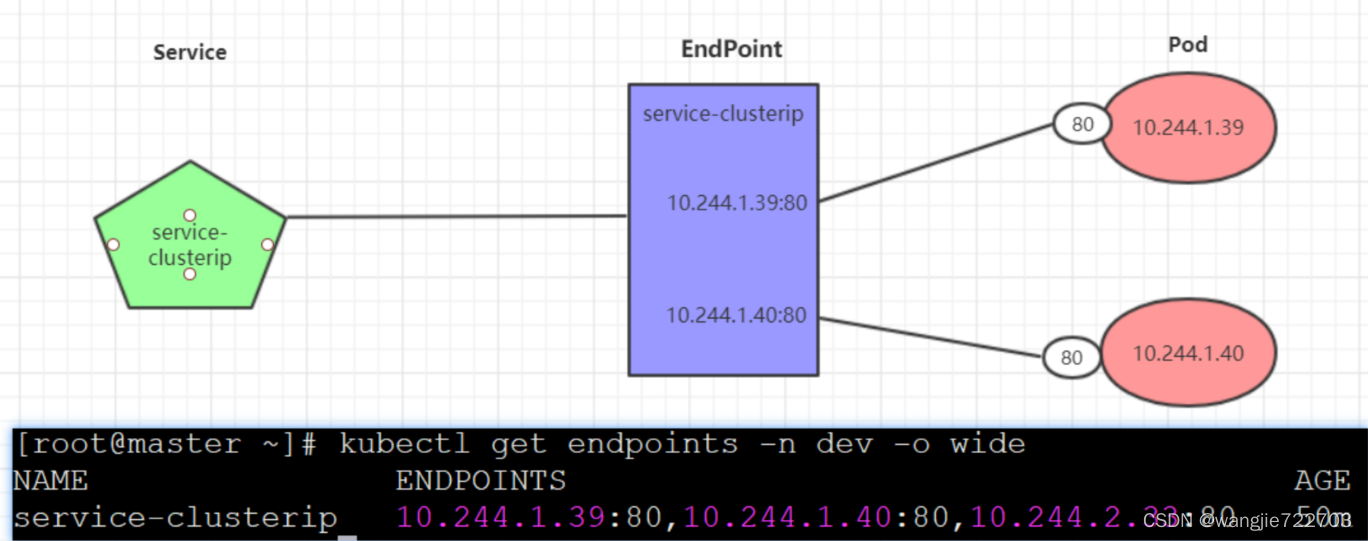

2 Endpoint

Endpoint是kubernetes中的一个资源对象，存储在etcd中，用来记录一个service对应的所有pod的访问地址，它是根据service配置⽂件中selector描述产生的。
一个Service由一组Pod组成，这些Pod通过Endpoints暴露出来，Endpoints是实现实际服务的端点集合。换句话说，service和pod之间的联系是通过Endpoints实现的。

负载分发策略

对Service的访问被分发到了后端的Pod上去，目前kubernetes提供了两种负载分发策略：

如果不定义，默认使⽤用ube-proxy的策略，例如随机、轮询
基于客户端地址的会话保持模式，即来自同一个客户端发起的所有请求都会转发到固定的一个Pod上（此模式可以使在spec中添加 sessionAffinity:ClientIP 选项）

3 HeadLiness类型的Service

在某些场景中，开发人员可能不想使用Service提供的负载均衡功能，而希望自己来控制负载均衡策略，针对这种情况，kubernetes提供了HeadLiness Service，这类Service不会分配ClusterIP，如果想要访问service，只能通过service的域名进行查询。

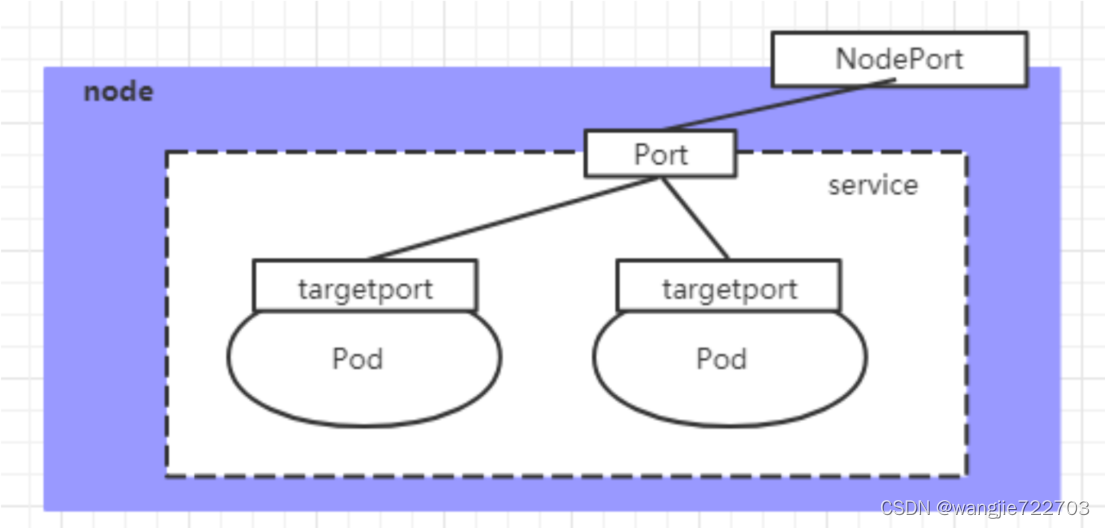

4 NodePort类型的Service

如果希望将Service暴露给集群外部使用，那么就要使用到另外一种类型的Service，称为NodePort类型。NodePort的工作原理其实就是将service的端口映射到Node的一个端口上，然后就可以通过 NodeIp:NodePort 来访问service了

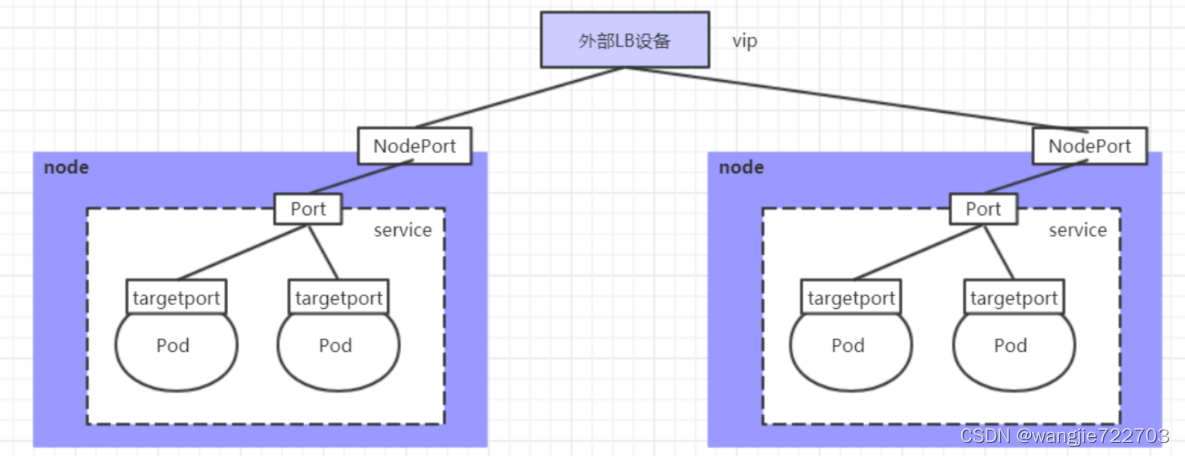

5 LoadBalancer类型的Service

LoadBalancer和NodePort很相似，目的都是向外部暴露一个端口，区别在于LoadBalancer会在集群的外部再来做一个负载均衡设备，而这个设备需要外部环境支持的，外部服务发送到这个设备上的请求，会被设备负载之后转发到集群中。

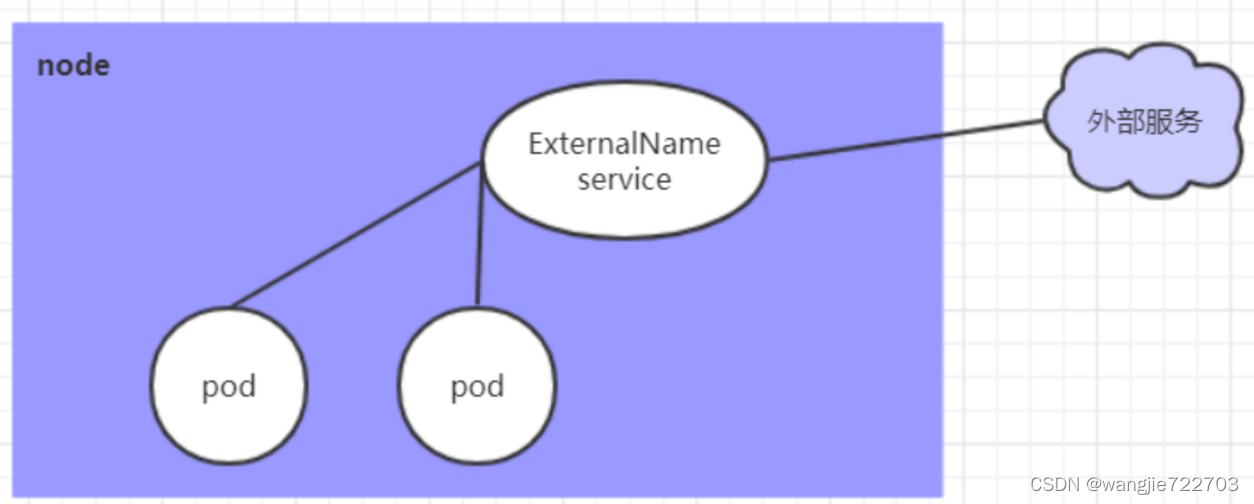

6 ExternalName类型的Service

ExternalName类型的Service用于引入集群外部的服务，它通过 externalName 属性指定外部一个服务的地址，然后在集群内部访问此service就可以访问到外部的服务了。

四 Service使用

1 准备

# 首先利用Deployment创建出3个pod，注意要为pod设置 app=nginx-pod 的标签
# 创建deployment.yaml，内容如下
apiVersion: apps/v1
kind: Deployment
metadata:
  name: pc-deployment
  namespace: dev
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx-pod
  template:
    metadata:
      labels:
        app: nginx-pod
  spec:
    containers:
    - name: nginx
      image: nginx:1.17.1
      ports:
      - containerPort: 80

[root@k8s-master01 ~]# kubectl create -f deployment.yaml
deployment.apps/pc-deployment created
# 查看pod详情
[root@k8s-master01 ~]# kubectl get pods -n dev -o wide --show-labels
NAME                             READY STATUS     IP         NODE   LABELS
pc-deployment-66cb59b984-8p84h   1/1   Running 10.244.1.39   node1  app=nginx-pod
pc-deployment-66cb59b984-vx8vx   1/1   Running 10.244.2.33   node2  app=nginx-pod
pc-deployment-66cb59b984-wnncx   1/1   Running 10.244.1.40   node1  app=nginx-pod
# 为了⽅便后⾯的测试，修改下三台nginx的index.html⻚⾯（三台修改的IP地址不⼀致）
# kubectl exec -it pc-deployment-66cb59b984-8p84h -n dev /bin/sh
# echo "10.244.1.39" > /usr/share/nginx/html/index.html
#修改完毕之后，访问测试
[root@k8s-master01 ~]# curl 10.244.1.39
10.244.1.39
[root@k8s-master01 ~]# curl 10.244.2.33
10.244.2.33
[root@k8s-master01 ~]# curl 10.244.1.40
10.244.1.40

2 ClusterIP类型的Service

# 创建service-clusterip.yaml⽂件
apiVersion: v1
kind: Service
metadata:
  name: service-clusterip
  namespace: dev
spec:
  selector:
    app: nginx-pod
  clusterIP: 10.97.97.97 # service的ip地址，如果不写，默认会生成一个
  type: ClusterIP
  ports:
  - port: 80 # Service端口
    targetPort: 80 # pod端口

# 创建service
[root@k8s-master01 ~]# kubectl create -f service-clusterip.yaml
service/service-clusterip created
# 查看service
[root@k8s-master01 ~]# kubectl get svc -n dev -o wide
NAME              TYPE      CLUSTER-IP     EXTERNAL-IP PORT(S) AGE SELECTOR
service-clusterip ClusterIP 10.97.97.97     <none>     80/TCP  13s app=nginx-pod
# 查看service的详细信息
# 在这里有一个Endpoints列表，里面就是当前service可以负载到的服务入口
[root@k8s-master01 ~]# kubectl describe svc service-clusterip -n dev
Name:             service-clusterip
Namespace:        dev
Labels:           <none>
Annotations:      <none>
Selector:         app=nginx-pod
Type:             ClusterIP
IP:               10.97.97.97
Port:             <unset> 80/TCP
TargetPort:       80/TCP
Endpoints:        10.244.1.39:80,10.244.1.40:80,10.244.2.33:80
Session Affinity: None
Events:           <none>
# 查看ipvs的映射规则
[root@k8s-master01 ~]# ipvsadm -Ln
TCP 10.97.97.97:80 rr
 -> 10.244.1.39:80     Masq     1     0     0
 -> 10.244.1.40:80     Masq     1     0     0
 -> 10.244.2.33:80     Masq     1     0     0
# 访问10.97.97.97:80观察效果
[root@k8s-master01 ~]# curl 10.97.97.97:80
10.244.2.33

3 Endpoint

# 查看ipvs的映射规则【rr 轮询】
[root@k8s-master01 ~]# ipvsadm -Ln
TCP 10.97.97.97:80 rr
 -> 10.244.1.39:80     Masq     1     0     0
 -> 10.244.1.40:80     Masq     1     0     0
 -> 10.244.2.33:80     Masq     1     0     0
# 循环访问测试
[root@k8s-master01 ~]# while true;do curl 10.97.97.97:80; sleep 5; done;
10.244.1.40
10.244.1.39
10.244.2.33
10.244.1.40
10.244.1.39
10.244.2.33
# 修改分发策略----sessionAffinity:ClientIP
# 查看ipvs规则【persistent 代表持久】
[root@k8s-master01 ~]# ipvsadm -Ln
TCP 10.97.97.97:80 rr persistent 10800
 -> 10.244.1.39:80     Masq     1     0     0
 -> 10.244.1.40:80     Masq     1     0     0
 -> 10.244.2.33:80     Masq     1     0     0
# 循环访问测试
[root@k8s-master01 ~]# while true;do curl 10.97.97.97; sleep 5; done;
10.244.2.33
10.244.2.33
10.244.2.33

# 删除service
[root@k8s-master01 ~]# kubectl delete -f service-clusterip.yaml
service "service-clusterip" deleted

4 HeadLiness类型的Service

apiVersion: v1
kind: Service
metadata:
  name: service-headliness
  namespace: dev
spec:
  selector:
    app: nginx-pod
  clusterIP: None # 将clusterIP设置为None，即可创建headliness Service
  type: ClusterIP
  ports:
  - port: 80
    targetPort: 80

# 创建service
[root@k8s-master01 ~]# kubectl create -f service-headliness.yaml
service/service-headliness created
# 获取service， 发现CLUSTER-IP未分配
[root@k8s-master01 ~]# kubectl get svc service-headliness -n dev -o wide
NAME                 TYPE         CLUSTER-IP EXTERNAL-IP PORT(S) AGE SELECTOR
service-headliness   ClusterIP    None       <none>      80/TCP  11s app=nginx-pod
# 查看service详情
[root@k8s-master01 ~]# kubectl describe svc service-headliness -n dev
Name:                 service-headliness
Namespace:            dev
Labels:               <none>
Annotations:          <none>
Selector:             app=nginx-pod
Type:                 ClusterIP
IP:                   None
Port:                 <unset> 80/TCP
TargetPort:           80/TCP
Endpoints:            10.244.1.39:80,10.244.1.40:80,10.244.2.33:80
Session Affinity:     None
Events:               <none>
# 查看域名的解析情况
[root@k8s-master01 ~]# kubectl exec -it pc-deployment-66cb59b984-8p84h -n dev /bin/sh
/ # cat /etc/resolv.conf
nameserver 10.96.0.10
search dev.svc.cluster.local svc.cluster.local cluster.local
[root@k8s-master01 ~]# dig @10.96.0.10 service-headliness.dev.svc.cluster.local
service-headliness.dev.svc.cluster.local. 30 IN A 10.244.1.40
service-headliness.dev.svc.cluster.local. 30 IN A 10.244.1.39
service-headliness.dev.svc.cluster.local. 30 IN A 10.244.2.33

5 NodePort类型的Service

# 创建service-nodeport.yaml
apiVersion: v1
kind: Service
metadata:
  name: service-nodeport
  namespace: dev
spec:
  selector:
    app: nginx-pod
    type: NodePort # service类型
  ports:
  - port: 80
    nodePort: 30002 # 指定绑定的node的端口(默认的取值范围是：30000-32767), 如果不指定，会默认分
配
    targetPort: 80

# 创建service
[root@k8s-master01 ~]# kubectl create -f service-nodeport.yaml
service/service-nodeport created
# 查看service
[root@k8s-master01 ~]# kubectl get svc -n dev -o wide
NAME             TYPE     CLUSTER-IP     EXTERNAL-IP PORT(S)      SELECTOR
service-nodeport NodePort 10.105.64.191  <none>      80:30002/TCP app=nginx-pod
# 接下来可以通过电脑主机的浏览器去访问集群中任意一个nodeip的30002端口，即可访问到pod

6 ExternalName类型的Service

apiVersion: v1
kind: Service
metadata:
  name: service-externalname
  namespace: dev
spec:
  type: ExternalName # service类型
  externalName: www.baidu.com #改成ip地址也可以


 # 创建service
[root@k8s-master01 ~]# kubectl create -f service-externalname.yaml
service/service-externalname created
# 域名解析
[root@k8s-master01 ~]# dig @10.96.0.10 service-externalname.dev.svc.cluster.local
service-externalname.dev.svc.cluster.local. 30 IN CNAME www.baidu.com.
www.baidu.com.        30     IN     CNAME www.a.shifen.com.
www.a.shifen.com.     30     IN     A     39.156.66.18
www.a.shifen.com.     30     IN     A     39.156.66.14
