红黑树插入操作

红黑树之所以叫红黑树，是因为它有这些约束：
1.节点要么是红色要么是黑色
2.根节点必须是黑色
3.叶子节点挂两个空节点(逻辑上)是黑色
4.每个红色节点有两个黑色子节点，推导出一条路径上不能有两个连续的红色节点
5.每条路径上必须有相同数量的黑色节点
每一条规则都很简单，并且它们都在讲颜色的限制，正符合红黑树这个名字。

红黑树插入操作分类分析

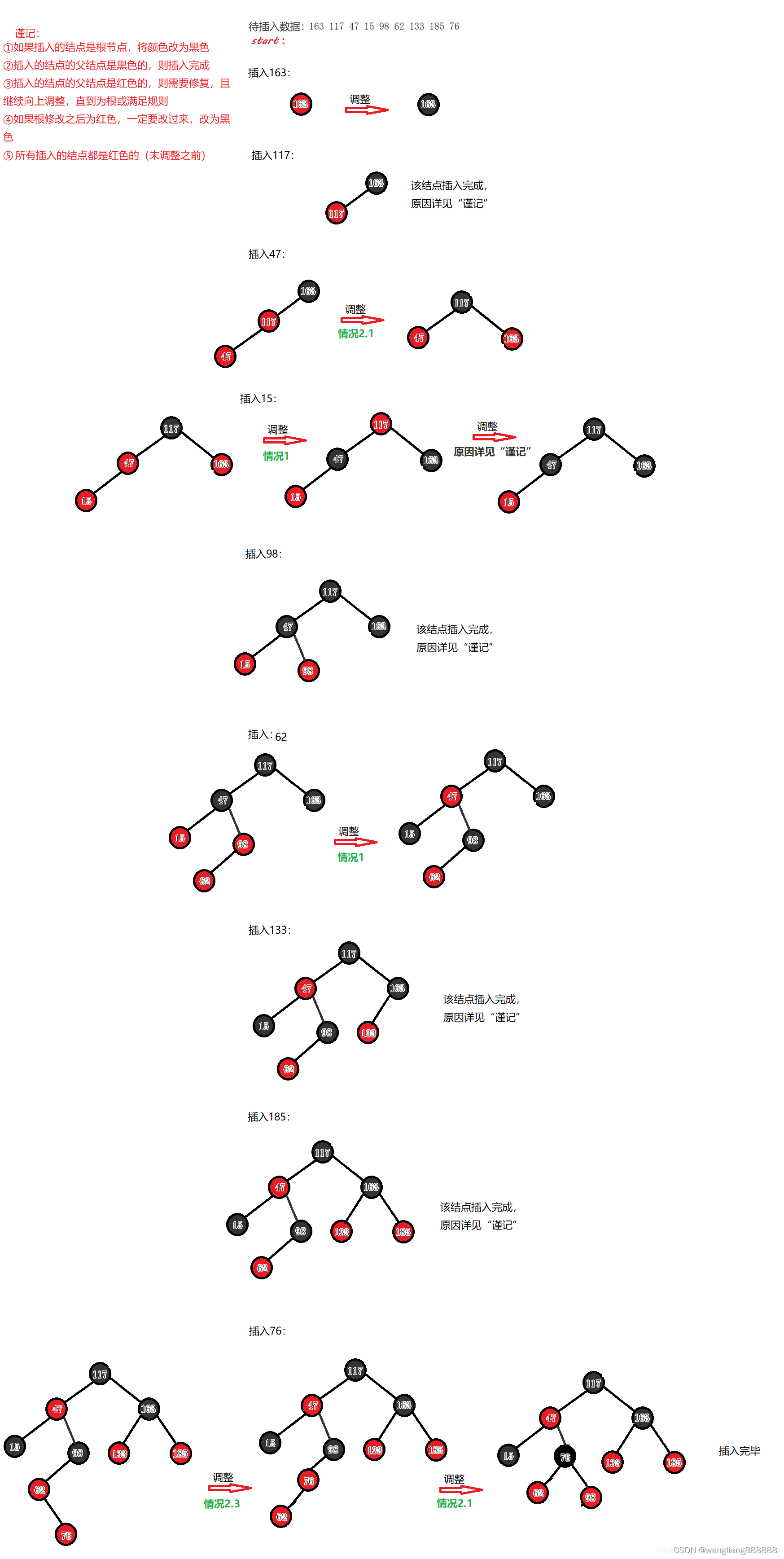

我们开始做插入操作：默认新插入的节点是红色。

不需要做任何变色或者旋转的情况：
新插入的节点父节点是黑色，皆大欢喜。

需要做变色的情况：
1.新插入的节点是根节点，根据rule2,颜色变成黑色，相当简单。
2.如果它的父节点也是红色，违反了rule4，此时如果发现叔节点也是红色，那么将父与叔节点标记为黑色，祖节点为红色，然后把祖节点当作新插入的节点递归重复这一判断，直到根节点，将根节点颜色设置为黑色。

需要做变色与旋转的情况：
当叔节点是黑色，需要做旋转，这是此文的重点，分为以下4中情况。
我们一般会使用左左，右右，左右，右左来表示插入节点与父节点所在的位置，然后根据这些位置来做旋转的应用。文字通常是难记的，放弃文字描述，而使用符号以及图像来记忆：
左左：/ 一根斜线(此时最好用手比划一下)，顶点表示祖节点，中间点表示父节点，底点表示插入节点
右右: \ 一根反斜线，表示同上
左右：< 一个小于号，顶点表示祖节点，中间尖点表示父节点，底点表示插入节点
右左：> 一个大于号，表示同上

红黑树是一棵平衡树，保持结构平衡是其存在的根本意义，而一根”斜线“或者“反斜线”，一个“小于号”或“大于号”，以底部为支持是无法保持平衡的，如果让其转变成一个三角型:⋀，那便是平衡的。

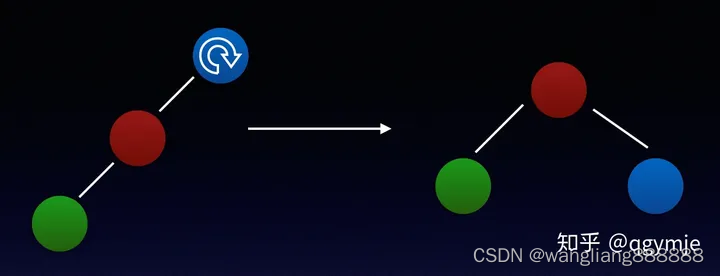

那么对于“斜线”，把祖节点扳下来，怎么扳？你用右手向下扳最方便，让/变成⋀，所谓右旋；最后父节点颜色变成黑色，祖节点颜色变成红色；父节点为当前节点，递归进行变色或者旋转的判断。
在这里插入图片描述

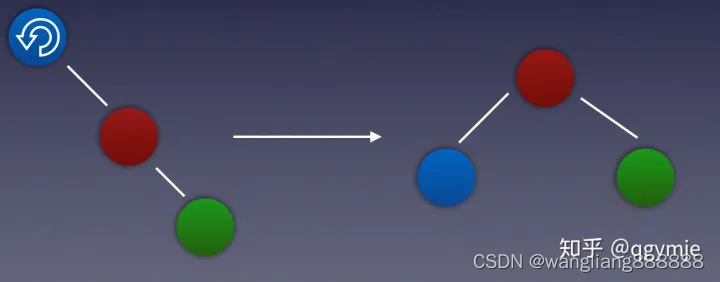

对于“反斜线”，你用左手向下扳祖节点，让\变成⋀，所谓左旋。

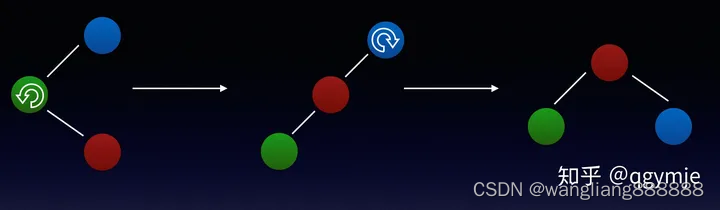

对于“小于号”，我们不能一步到位，直接把<旋转变成⋀，因为这会涉及到三个节点交换位置，而是先把它扳直，变成一根斜线。扳直首先想到的是让新插入的节点作为父节点的左节点，但是这是不可能的，新插入的节点肯定比父节点值大，这是二叉搜索树的根本；因为父节点比新插入节点小，那么只能让父节点成为新插入节点的左节点，也就说让父子节点互换位置，此是形状变成了/，然后根据”斜线“规则去旋转。
在这里插入图片描述

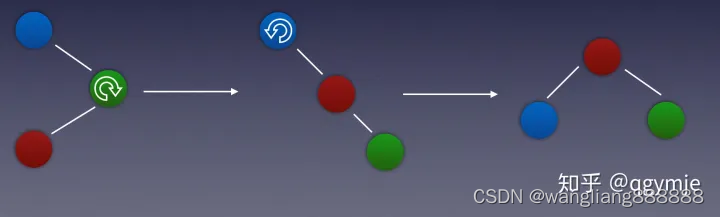

对于”大于号“，思路与旋转“小于号”相同，父节点作为新插入节点的右节点，新插入节点代替原父节点位置，最后进行变色，以及递归判断变色或者旋转。

旋转完成之后，再根据变色原则，进行变色，这个过程中同样也会遇到旋转，但你已经明白了旋转的规律了。
这是一篇与众不同的红黑树介绍文章，它没有介绍基础，也没有任何代码，甚至没有红黑树，但我相信，你已经明白了红黑树的旋转要点了。

插入详解

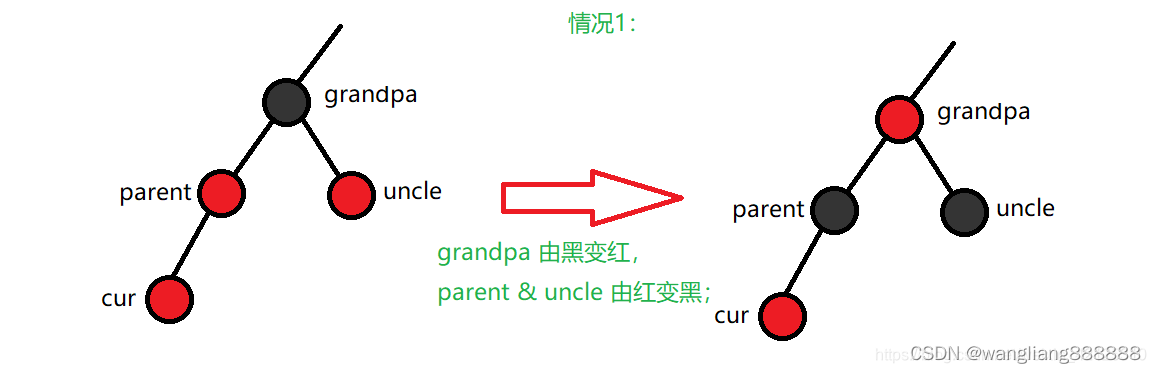

情况1：uncle 存在（uncle != null），并且 uncle 的颜色是红色

节点插入后处理方法（仅变色）：grandpa 由黑变红，parent & uncle 由红变黑；
在这里插入图片描述

情况2：uncle 不存在，或者 uncle 存在但是颜色是黑色（分为以下四种情况）

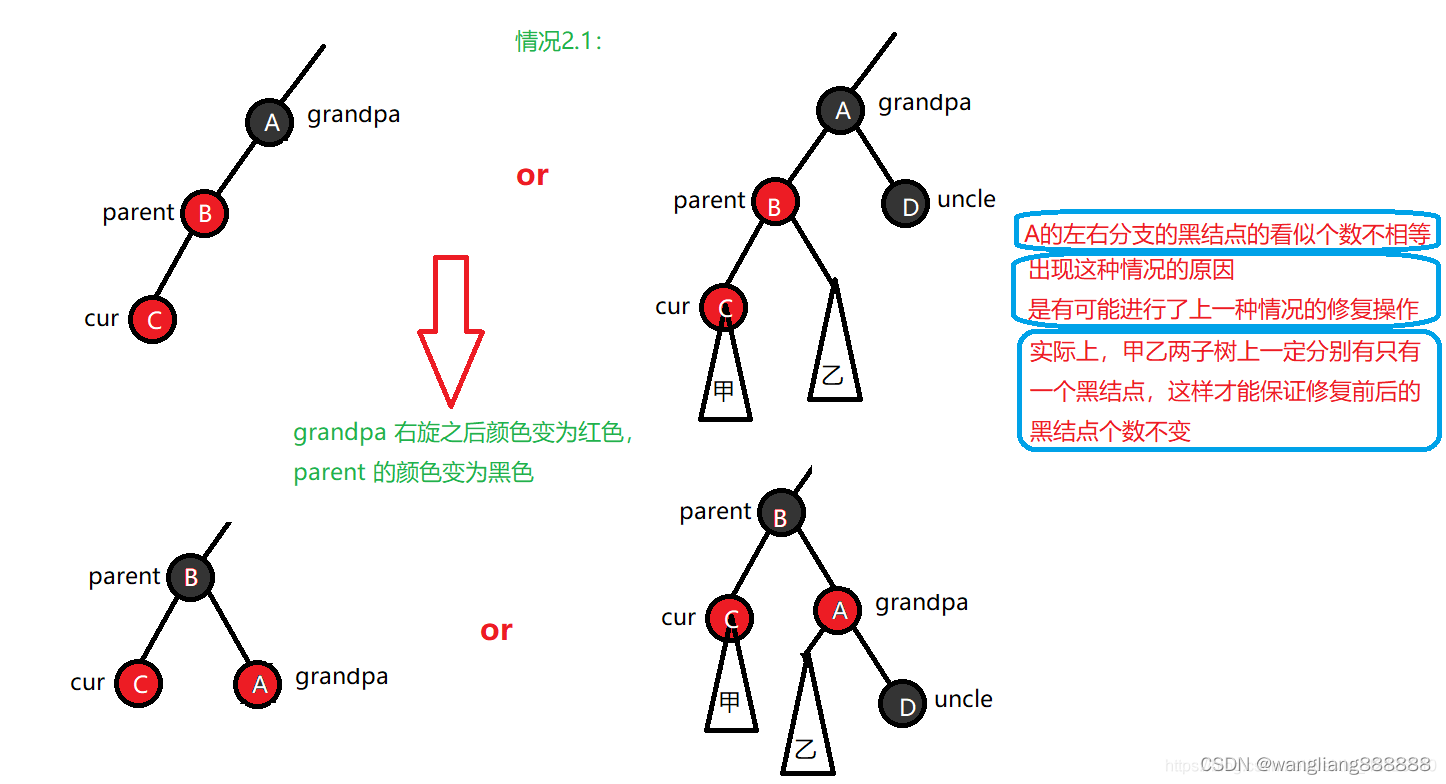

情况2.1：cur 是 parent 左孩子，且 parent 是 grandpa 的左孩子**
节点插入后处理方法： grandpa 右旋之后颜色变为红色，parent 的颜色变为黑色
在这里插入图片描述

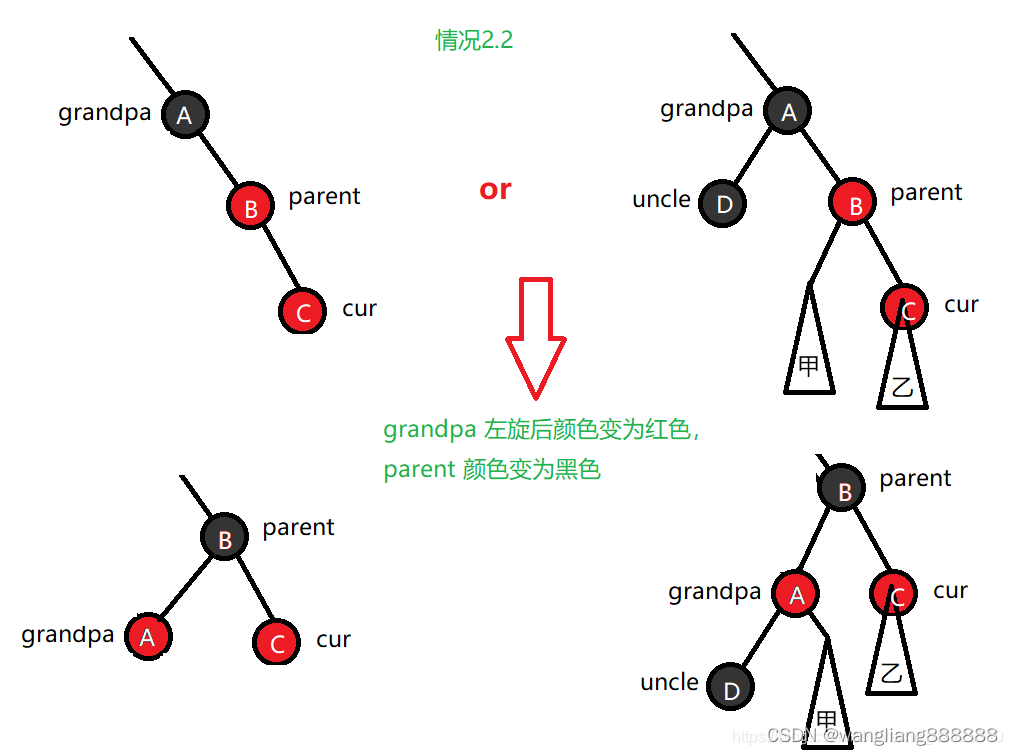

情况2.2：cur 是 parent 的右孩子，且 parent 是grandpa 的右孩子
节点插入后处理方法：grandpa 左旋后颜色变为红色，parent 颜色变为黑色

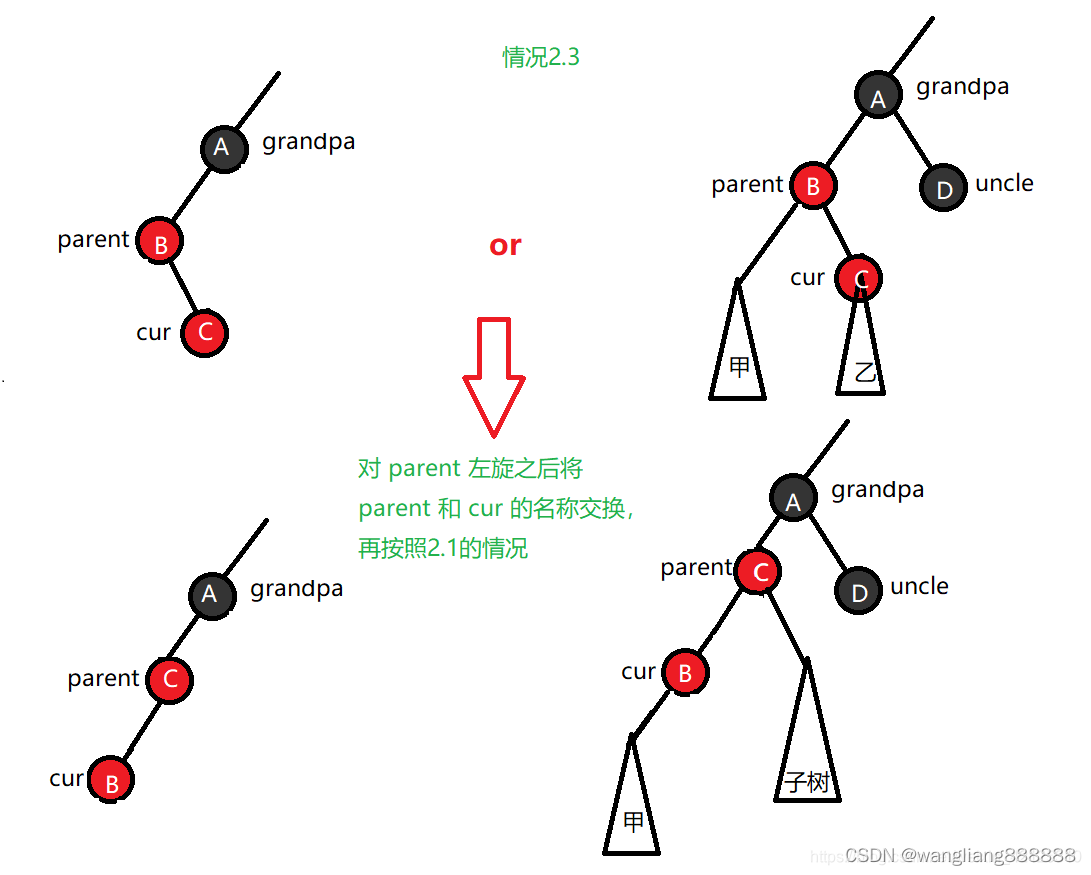

情况2.3：cur 是 parent 的右孩子，parent 是 grandpa 的左孩子
节点插入后处理方法：对 parent 左旋之后将 parent 和 cur 的名称交换，再按照2.1的情况处理
在这里插入图片描述

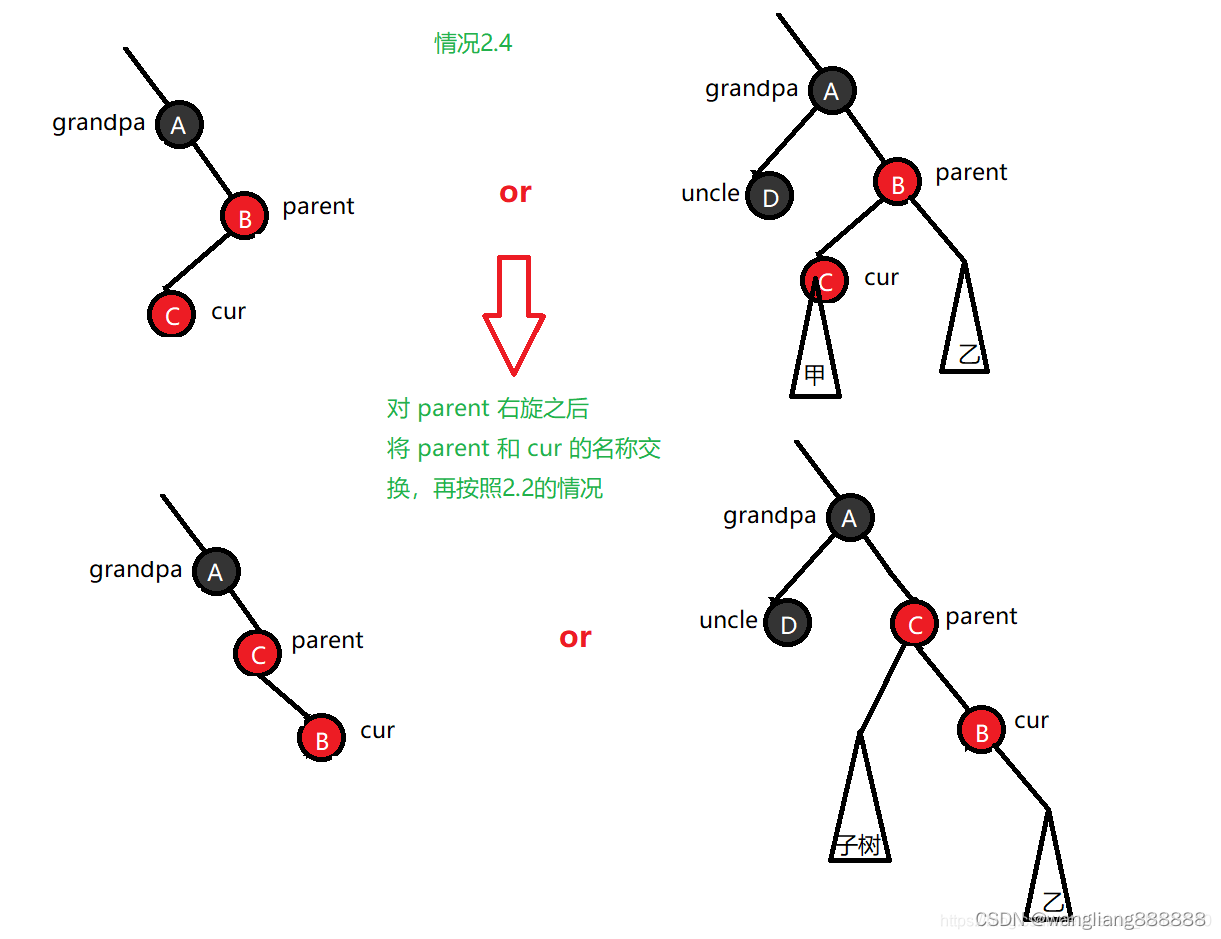

情况2.4： cur 是 parent 的左孩子，parent 是 grandpa 的右孩子
节点插入后处理方法：对 parent 右旋之后将 parent 和 cur 的名称交换，再按照2.2的情况处理
