实验一 网络设备基本操作

一、实验目的

1. 熟悉网络设备的基本配置；
2. 掌握网络设备文件系统管理；
3. 掌握设备的基本调试方法。

二、实验学时及环境

1. 实验学时：2

2. 操作系统：Windows

3. 模拟环境：Lito或ENSP或HCL

4. 实验设备：路由器

三、实验步骤

1.如图搭建拓扑图，其中RT1模拟PC机，RT2作为路由器

2.练习用户视图、系统视图、接口视图的 相互转换命令

3.练习命令行帮助‘？’的使用

4.练习分页显示的处理

5.如图配置接口的IP地址

6.常用设备管理命令



1.配置设备名称

2.显示系统时间

3.配置系统时间

4.查看版本信息

5.查看当前配置

6.显示接口信息

7.显示接口IP状态与配置信息

7.在RT2上配置Telnet登录，分别配置二种不同的验证方式及用户身份级别

8.测试不同验证方式及用户身份级别的不同效果

---

实验内容：

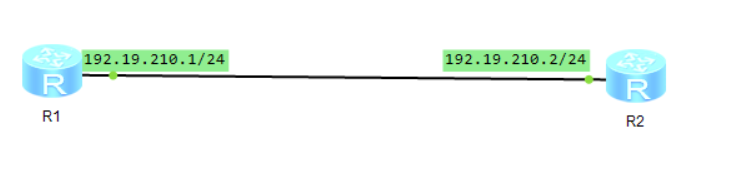

1.如图搭建拓扑图，其中RT1模拟PC机，RT2作为路由器

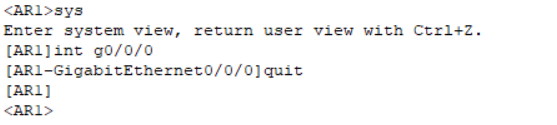

2.练习用户视图、系统视图、接口视图的 相互转换命令

//用户视图：查看运行状态或其他参数

[AR1] //系统视图：配置设备的系统参数

[AR1-GigabitEthernet0/0/1] //接口视图：配置接口

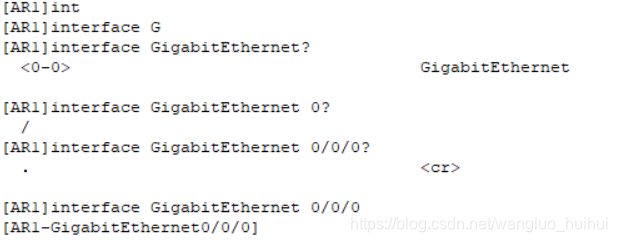

3.练习命令行帮助‘？’的使用

打'问号'看后面该输入什么，是否有错误。

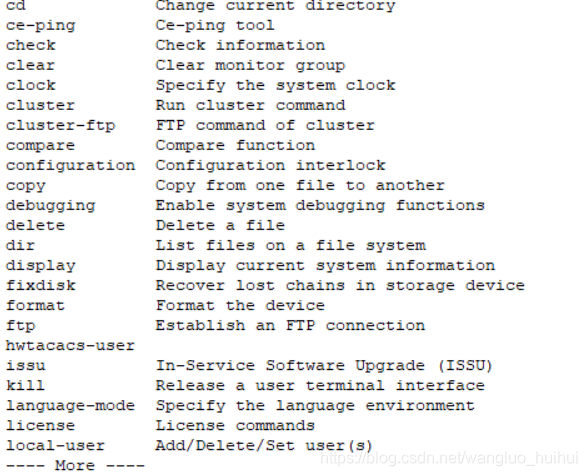

4.练习分页显示的处理

当？后内容太多，会有more的出现，这个时候需要分页处理

Space：继续显示下一屏信息。

Enter：继续显示下一行信息。

Ctrl+C：停止显示和命令执行。

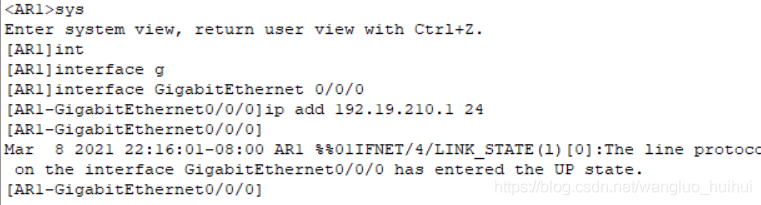

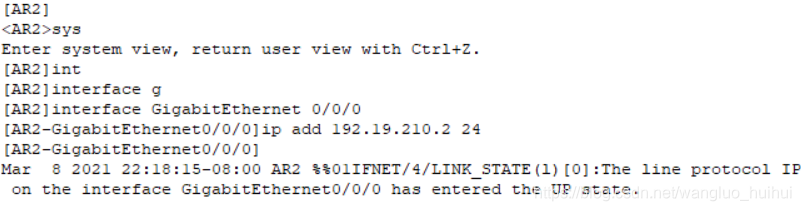

5.如图配置接口的IP地址

此处我用的代号为210，配置如下。

6.常用设备管理命令

1.配置设备名称

命令：sys进入系统视图，sysname ＋ 要修改的名称

2.显示系统时间

命令：dis clock

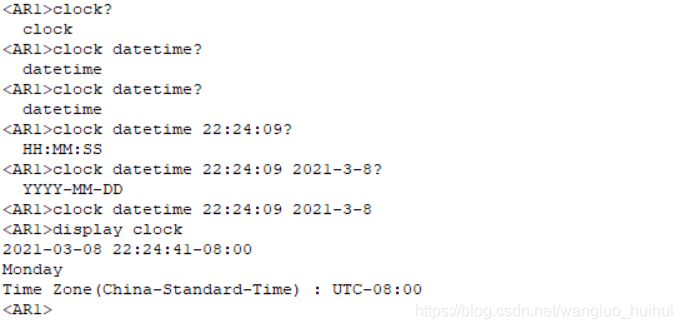

3.配置系统时间

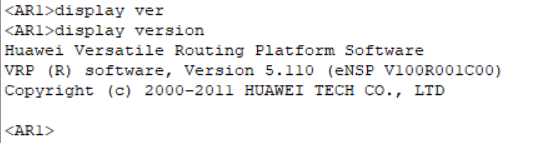

4.查看版本信息

5.查看当前配置

命令：dis cur（原命令为display current-configuration可简写，可用tab键补全命令）

6.显示接口信息

命令：dis int（原命令为display interface，此为简写，可用tab补全）。

7.显示接口IP状态与配置信息

命令：dis ip int brief （原命令为display ip interface brief）

7.在RT2上配置Telnet登录，分别配置二种不同的验证方式及用户身份级别

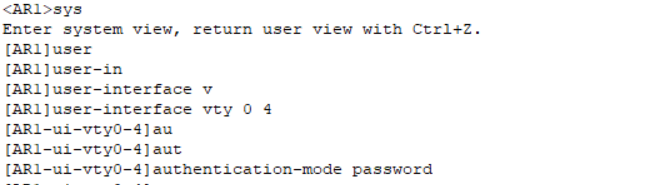

password登录：

 输入密码：123

在AR2上telnet 192.19.210.1（上面配置AR1的ip）

输入密码：123

aaa登录：

<AR1>sys
[AR1]aaa
[AR1-aaa]local-user zhangsan service-type telnet
[AR1-aaa]local-user zhangsan password cipher 123

8.测试不同验证方式及用户身份级别的不同效果

password的用户身份级别一开始属于最低级，aaa用户身份级别需要自己调节。

用户0级为访问级

用户1级为访问级、监控级

用户2级访问级、监控级、系统级

用户3级访问级、监控级、系统级、管理级。

aaa模式下更改用户身份级别：

[AR1-aaa]local-user zhangsan privilege level 0(最后为用户级别)

通过命令dir查看检测身份级别

小结

刚开始记录自己的实验，实验是一段时间前做的，因为要准备一些事情，所以拿出来，一边复习，一边记录，目前也是在学习的过程中，如果出现错误，希望能够指出，最后希望对你有所帮助。
