配置用户通过Console口登录系统举例

学习精彩网络技术老师：华为、华三、锐捷、WLAN、IPv6等全套视频课程

在本示例中，在PC端进行登录的设置，实现通过Console口登录系统。

组网需求

如果用户修改了设备的Console用户界面配置参数的默认值，则用户下次通过Console口登录设备时，必须在用户终端进行相应参数的设置。

图1 配置通过Console口登录组网图

配置思路

1. 通过Console口连接PC和NE。

2. 在PC端进行登录的设置。

3. 登录NE。

数据准备

用户需要根据设备上的Console口的物理属性（包括传输速率、数据位、校验位、停止位、流控方式），配置终端登录时的相关参数。由于是首次登录设备，终端属性的各参数值均采用缺省值。

客户端已安装PuTTY.exe软件。

操作步骤

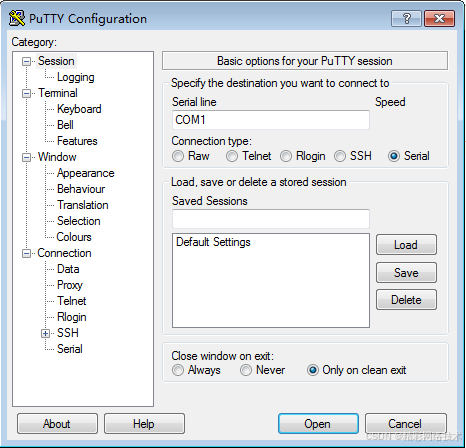

1. 打开PuTTY.exe程序，出现如图2所示客户端配置界面。选择Serial选项。

   图2 客户端配置界面

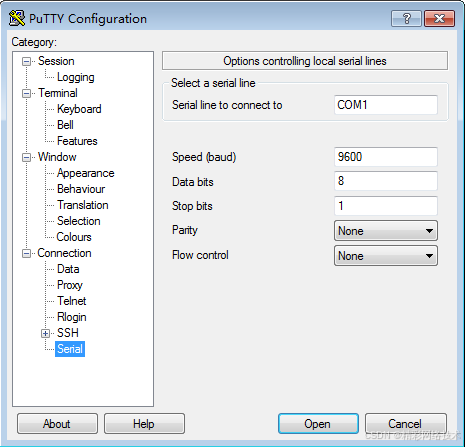

2. 选择客户端配置界面左侧目录树（Category）中的连接协议Serial，出现如图3所示界面。设置端口通信参数，与设备的缺省值保持一致。

   图3 设置连接端口示意图

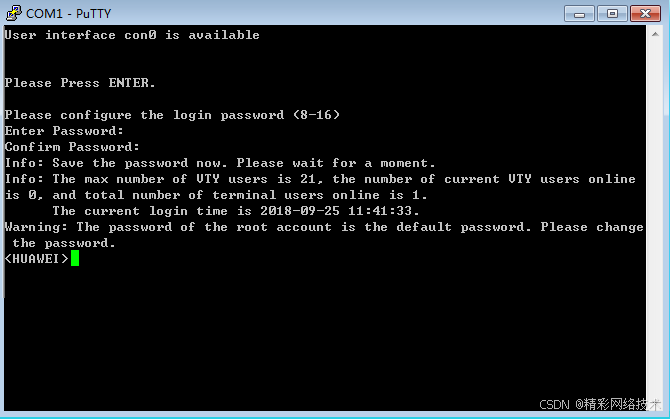

3. 单击“Open”，会提示用户配置验证密码，系统会自动保存此密码配置，如图4所示。

   图4 登录界面



4. 密码设置成功后，系统将出现用户视图的命令行提示符，如<HUAWEI>，至此用户进入了用户视图配置环境。

   此时用户可以键入命令，配置设备或查看设备运行状态，需要帮助可以随时键入“?”。

   设置的密码必须满足以下要求：

   • 密码采取交互式输入，系统不回显输入的密码。

   • 输入的密码为字符串形式，区分大小写，长度范围是8～16。输入的密码至少包含两种类型字符，包括大写字母、小写字母、数字及特殊字符。

   • 特殊字符不包括“？”和空格。但是，当输入的密码两端使用双引号时，可在密码中间输入空格。
     • 如果使用双引号设置带空格密码，双引号之间不能再使用双引号。
     • 如果使用双引号没有设置带空格密码，双引号之间可以再使用双引号。

     例如，"Aa 123"45""为不合法密码，"Aa123"45""为合法密码。

   配置文件中将以密文形式体现设置的密码。

5. （可选）当遇到紧急情况下，比如忘记Console口登录密码时，可以通过Bootload菜单清除登录密码，并重新设置新密码。具体操作请参见《维护宝典》-应急维护-应急维护操作指导-通过Bootload菜单清除Console口登录密码。
