Buildroot2025.02构建imx6ull根文件系统并编译入QT、OpenCV、tflite库

1.前言

     前面在正点原子的出厂系统上部署了目标分类，但是移植编译所需库步骤比较麻烦，这次使用buildroot定制一个根文件系统，图形化界面一键生成。

2.材料准备

     2.1硬件

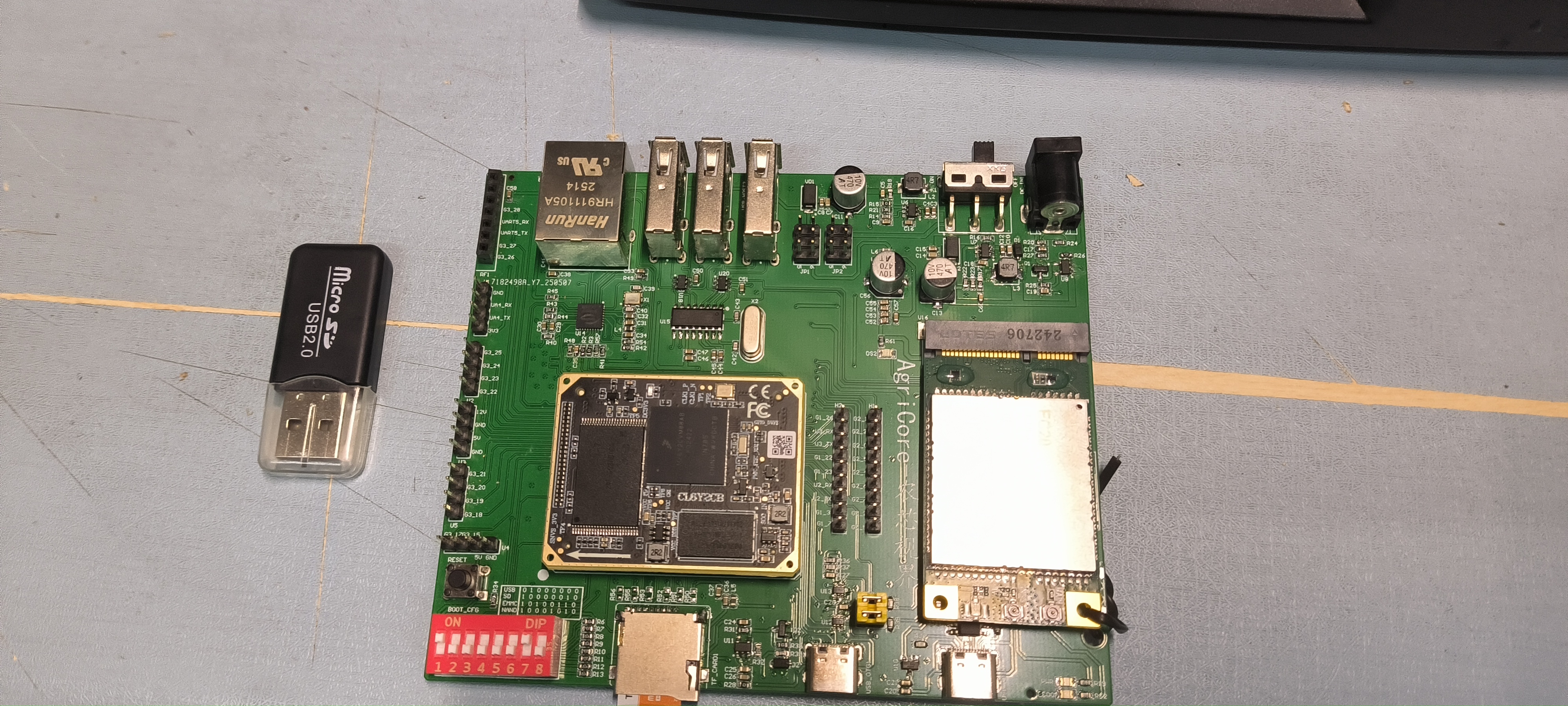

2.1.1  开发板、sd卡、读卡器，开发板底板是我自己画的，核心板用的正点原子的核心板。

    2.2软件

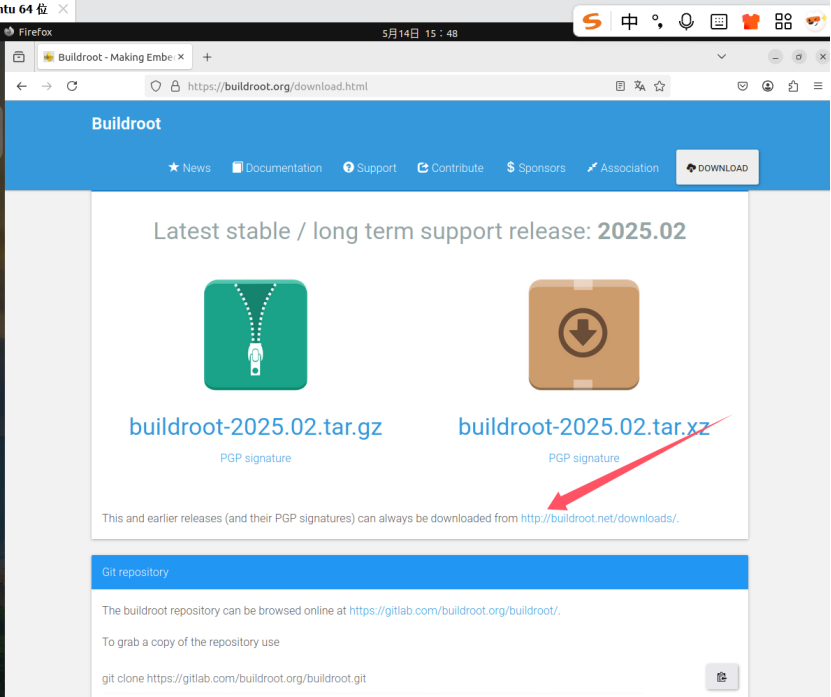

 2.2.1  Buildroot下载，打开https://buildroot.org/官网，可能会有点慢建议打开梯子。选择buildroot-2025.02.tar.gz下载，将文件拷入虚拟机。使用 tar -xvf buildroot-2025.02.tar.gz 进行解压。

注意：buildroot构建完后空间占用大概10~20个G,记得虚拟机留出空间

3.Buildroot配置

 3.1  进入 buildroot目录。输入下面的指令安装显示图形菜单需要的库，若已经安装则

不需要装。

sudo apt-get install libncurses5-dev

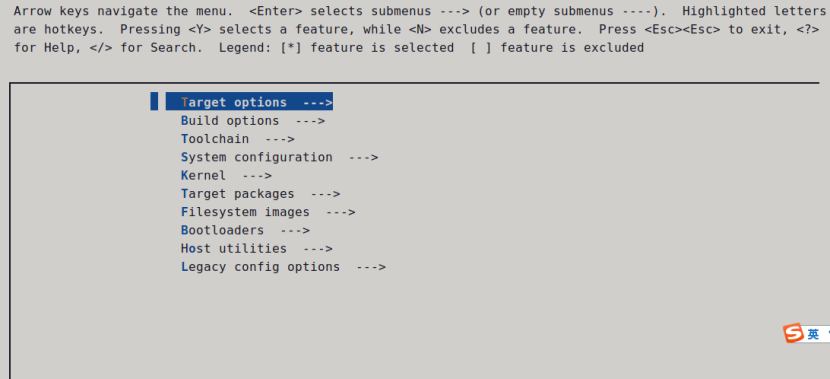

 3.2  打开配置菜单，输入下面的指令，如下图所示。

make menuconfig

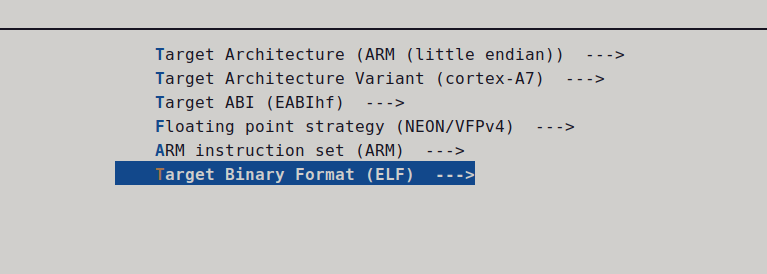

 3.3  首先配置 Target options 选项，用回车进行选择，最后配置完如下图

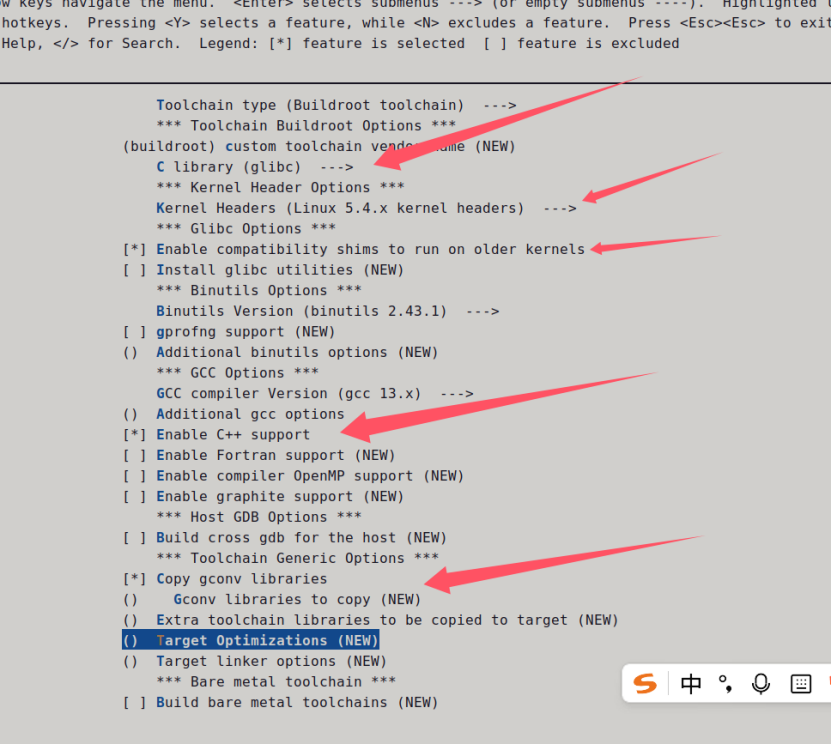

 3.4  配置交叉编译工具链，内核头我选的5.4.x可以根据自己需要进行选择，注意Enable compatibility shims to run on older kernels 勾选以兼容旧版本。

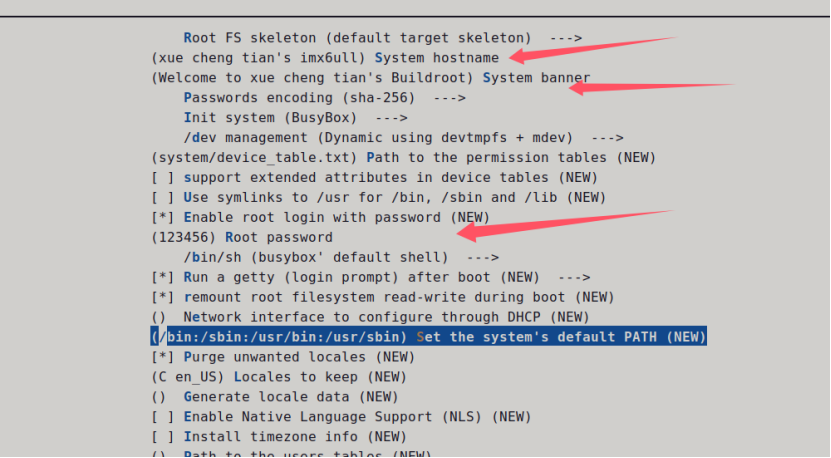

3.5  配置 System configuration

-> System hostname = imx6ull    //平台名字，自行设置

-> System banner = Welcome to alpha i.mx6ull //欢迎语

-> Init system = BusyBox //使用 busybox

-> /dev management = Dynamic using devtmpfs + mdev //使用 mdev

-> [*] Enable root login with password (NEW) //使能登录密码

-> Root password = 123456 //登录密码为 123456

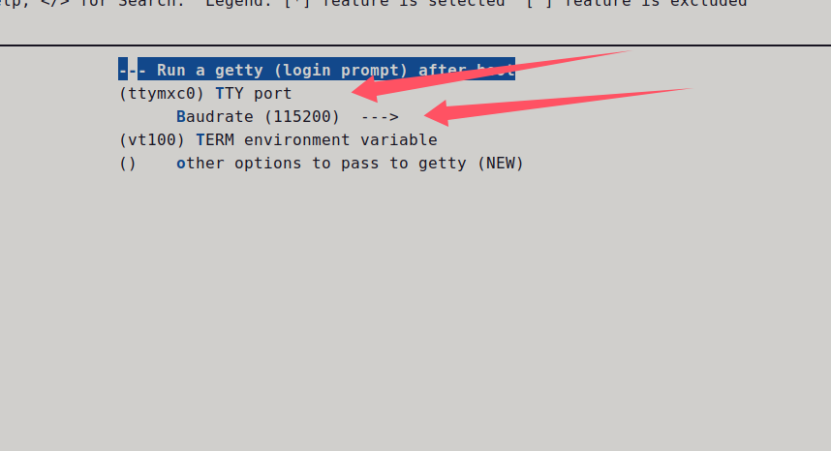

然后进入Run a getty (login prompt) after boot修改终端设备名和波特率

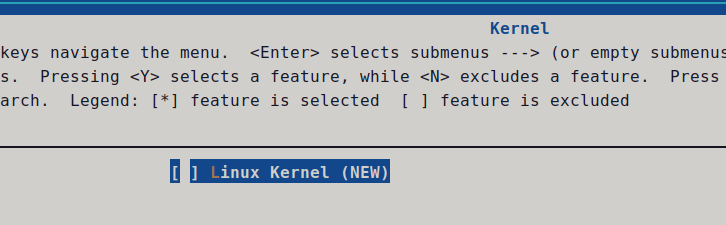

 3.6.Kernel不用选我们已经有内核，如果你需要编译内核的话就选择。

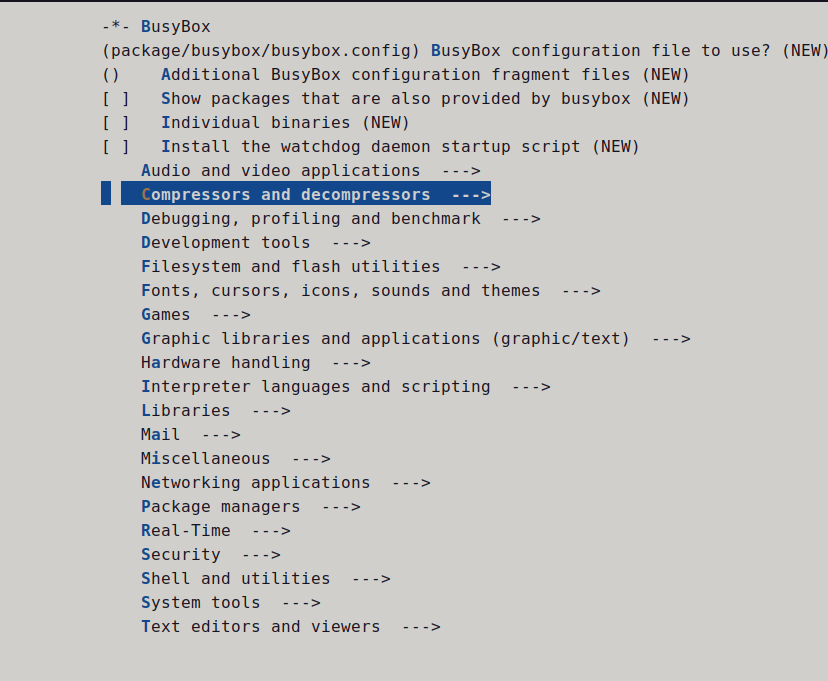

3.7  配置 Target packages

3.7.1  顶部默认不用修改

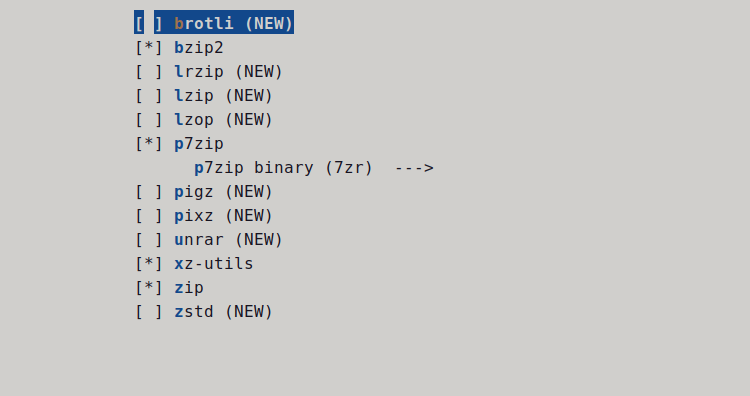

3.7.2  进入Compressors and decompressors选择支持的压缩包格式， 为了满足常用格式（.zip, .gz, .xz）

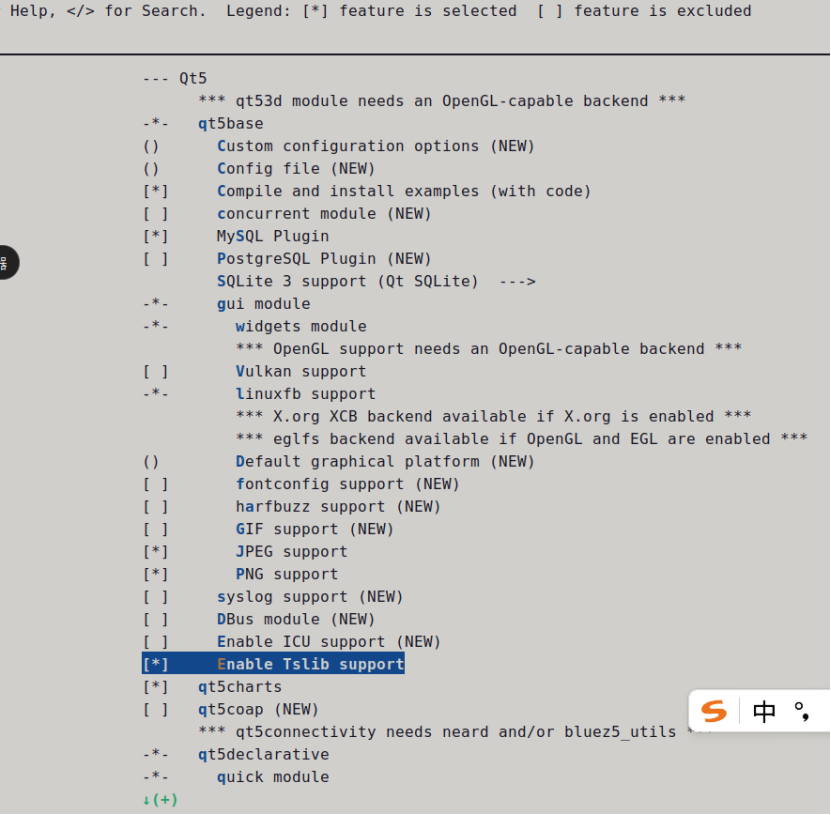

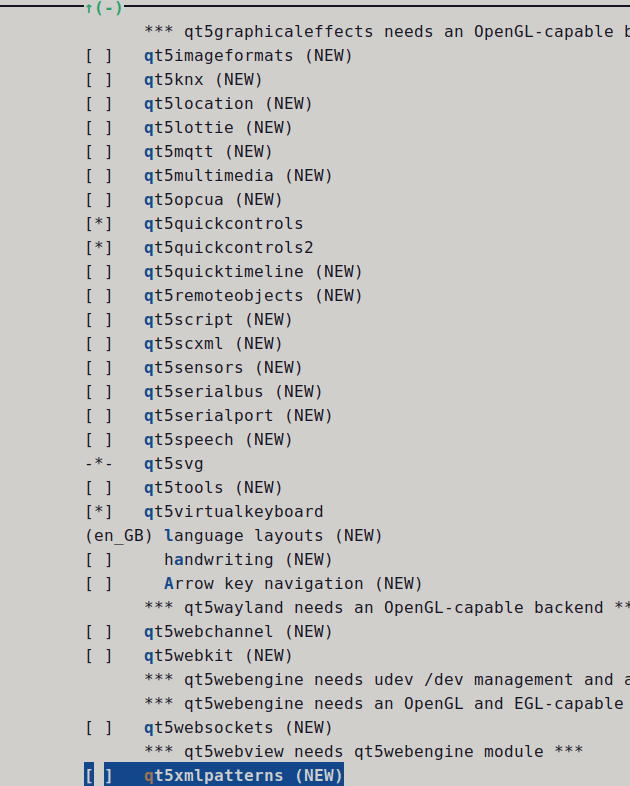

3.7.3  进入Graphic libraries and applications，Qt5配置 进入qt5下面是我的选择可以根据自己需求增减

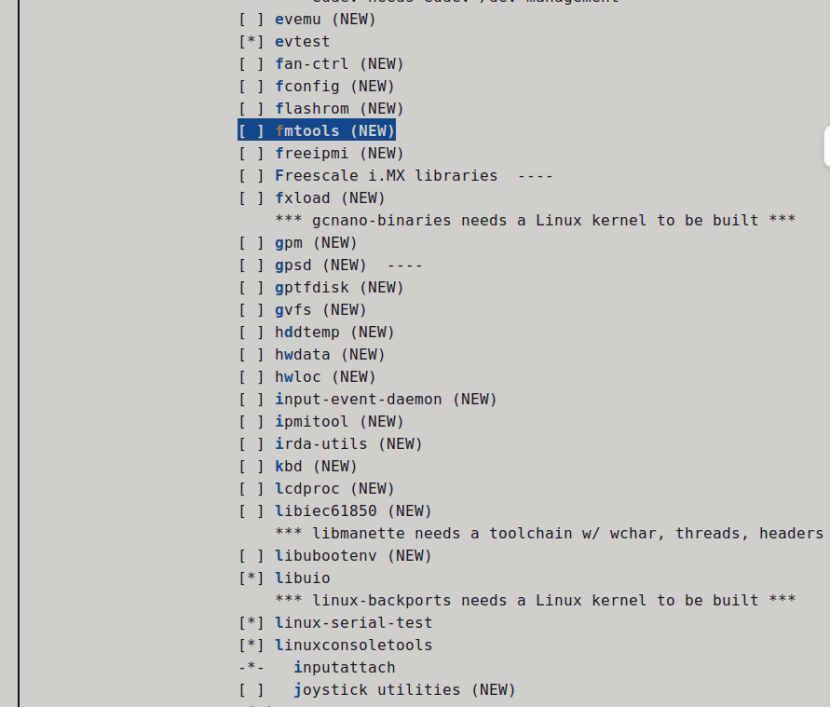

3.7.4  Hardware handling 配置

[] evtest 用于测试输入设备（触摸屏、按键）是否正常

[ *] libuio 用户空间 I/O 驱动，若你用 uio 驱动访问设备

[ ] linuxconsoletools 操作 /dev/input 输入设备的工具集

[ ] linux-serial-test 测试串口通不通的小工具，调试方便

3.7.5  Interpreter languages and scripting 配置

Python3勾选上

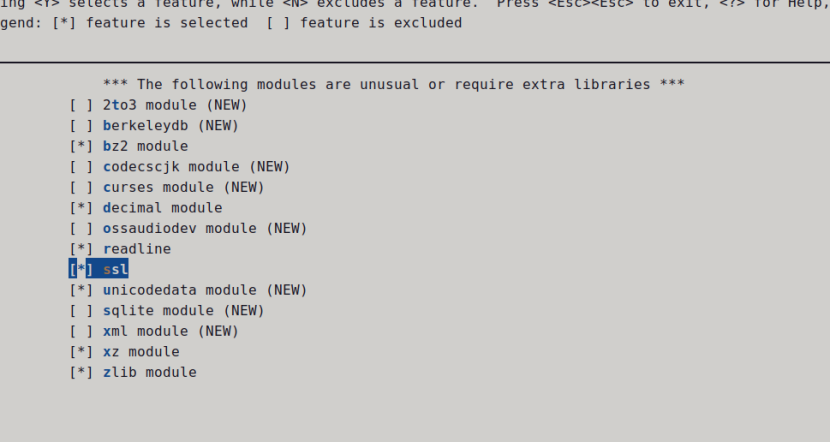

Core Python3 modules 配置

[*] unicodedata module必选，很多第三方包依赖 Unicode 处理

[ ] bz2 module Python 解压 .bz2 格式需要

[ ] xz module Python 解压 .xz 格式需要，pip 安装时常用

[ ] zlib module 支持 .zip 格式，安装模块时必需

[ ] decimal module 如果你要做浮点运算，建议开启（某些库可能依赖）

[ ] xml module 若有 XML 配置或接口处理需求

[ ] readline 提升 Python shell 交互体验（箭头键、历史命令）

[ ] ssl若你打算联网并用 HTTPS（如 pip 安装依赖、requests）

External python modules选项你可以选择自己要加入的python库，我这这只加入了py-numpy，你可以根据自己需要进行添加。

3.7.6 libraries配置

Opencv配置

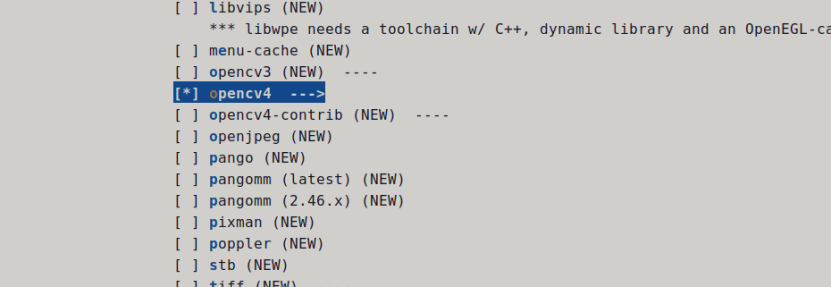

    进入Libraries -Graphics，进入然后勾选opecv3或者4我这里选择4

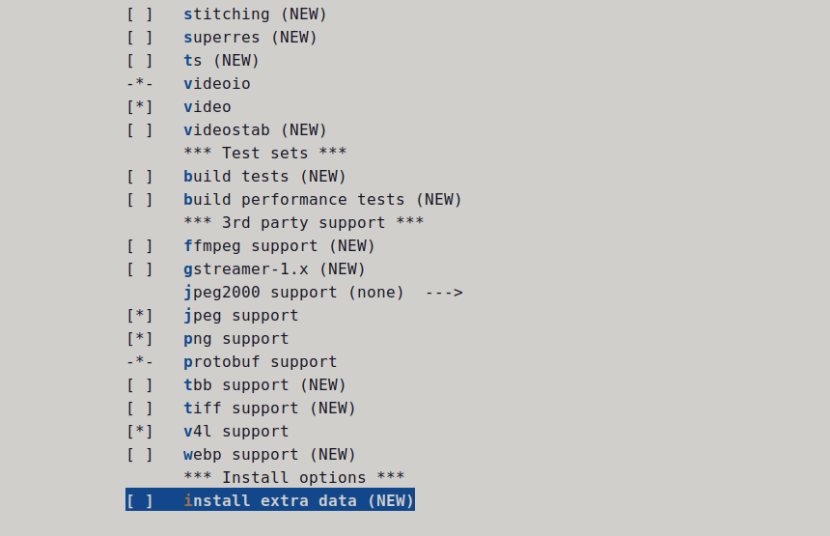

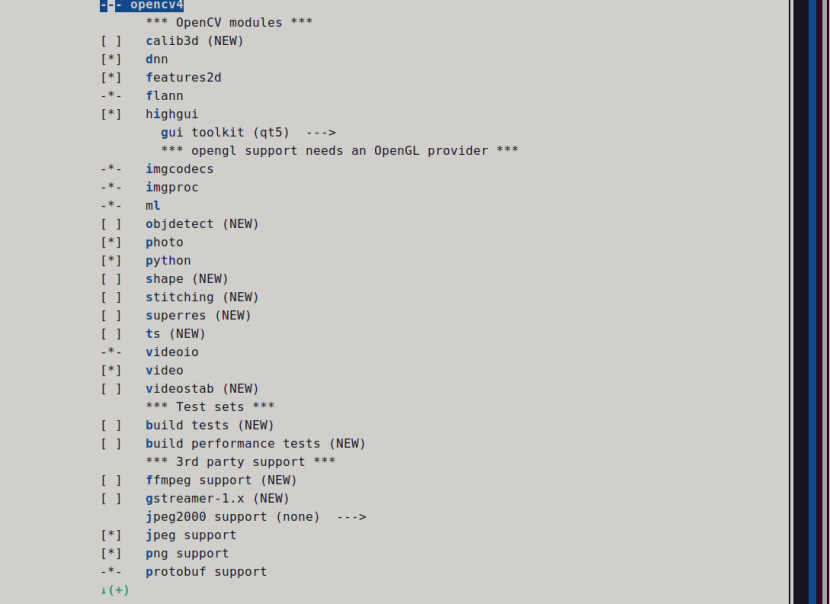

      然后进入选择要编译的模型，下面的图是我勾选的，你可以根据自己需要进行增减，以下列出了部分功能其他自己查一下。

imgproc (图像处理)

imgcodecs (图像编解码)

highgui (高级GUI)

videoio (视频输入输出)

video (视频分析)

python (Python绑定)

features2d (特征检测)

dnn (深度学习模块)

flann (快速近似最近邻搜索

Tflite配置

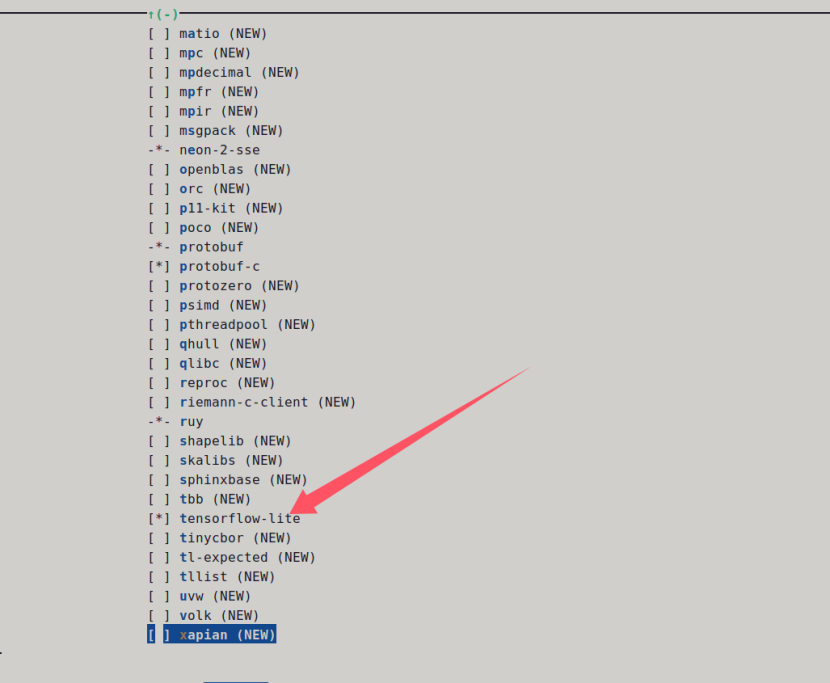

     进入other进行Tflite配置，注意这个的前提是你前面的配置交叉编译工具链启用了C++支持才会出现否则你会找不到这个选项的。

   3. 8  Filesystem images配置

-> [*] ext2/3/4 root filesystem //如果是 EMMC 或 SD 卡的话就用 ext3/ext4

-> ext2/3/4 variant = ext4 //选择 ext4 格式

-> exact size =32G //ext4 格式根文件系统 32GB(根据实际情况修改)

-> [*] ubi image containing an ubifs root filesystem //如果使用 NAND 的话就用这个取消前面ext4的勾选

最后点击save保存

4.  编译

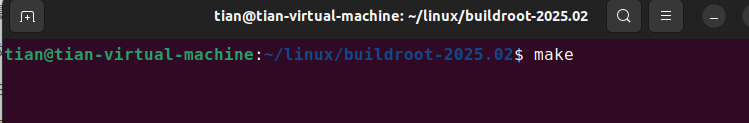

    输入 make 进行编译，这个过程有点久耐心等待，以为从网上下载资源包，而且有些还在国外网址会很慢。

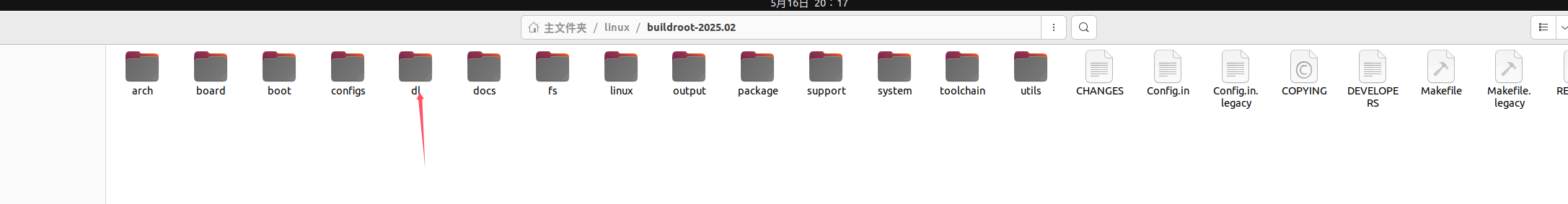

    但是如果你完全安装我的配置的话，可以使用我已经下载好的资源包进行编译，我放在了百度网盘https://pan.baidu.com/s/1OQiD3c78pdvR0HNr77nQ9w?pwd=2qy6，下载下来然后解压到buildroot根目录。

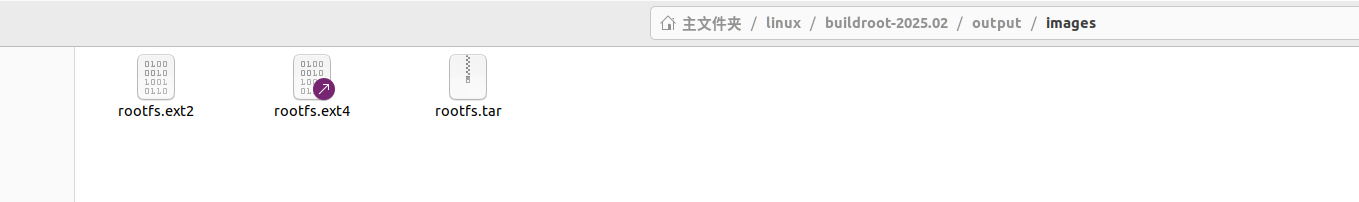

编译完成后会在这个路径下找到rootfs.tar

5.  移植

接着插入U盘

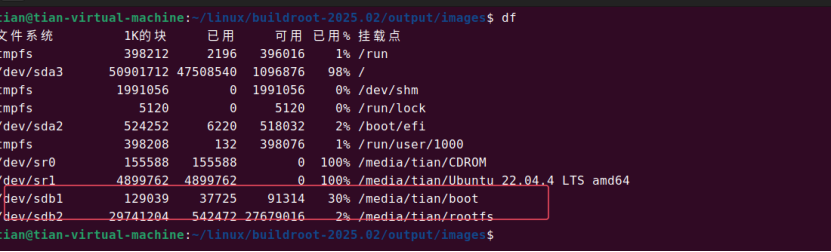

打开终端输入df命令查看rootfs路径

    然后使用sudo rm -rf /media/tian/rootfs/* 删除原来的根文件系统，注意改为自己的路径

将根文件系统解压出来。

将解压的rootfs的所有数据移到sd卡的rootfssudo mv * /media/tian/rootfs/ ,最后在输入sync同步一下

6.  开发板登录

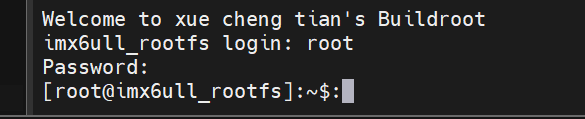

将移植好的卡插入开发板，然后输入root和密码123456,成功登入根文件系统

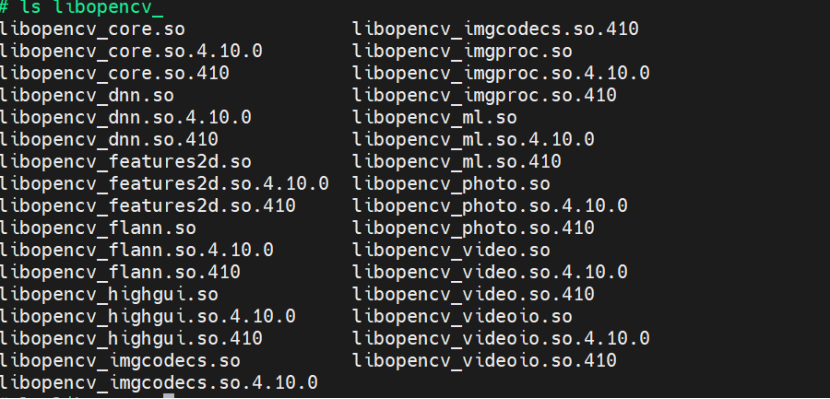

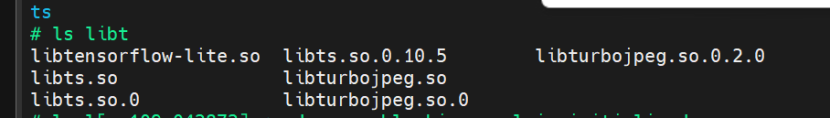

查看一下内置库

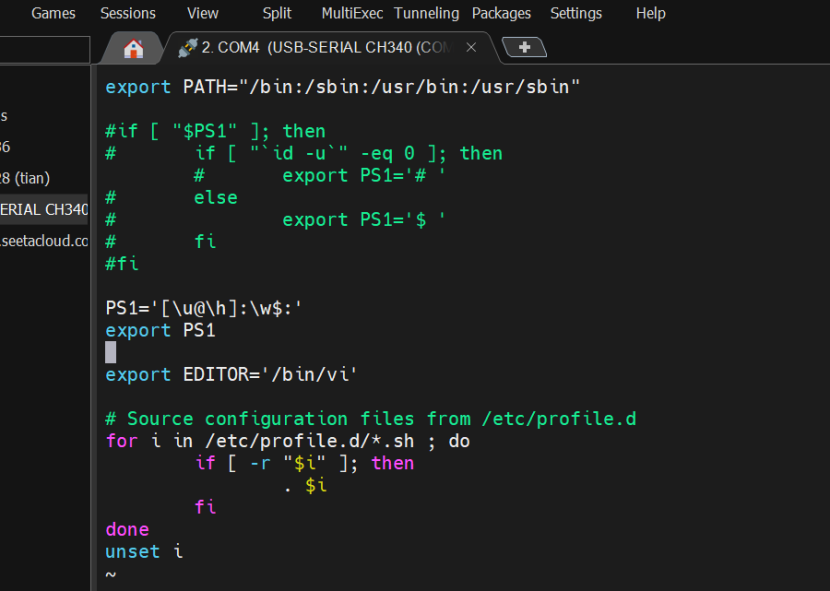

最后再稍微配置一下vi /etc/porfile 修改为以下内容，然后重启开发板

修改完结果就是这种

7.  结语

    到这里就已经全部结束了，然后buildroot里面还有很多其他功能我没用过，大家可以根据自己需要进行选择。
