複合模式 (Composite pattern)｜在實戰案例下的 OOAD 詳盡設計推導教學

大家好，我是水球潘。今天想和大家聊一下在四人帮设计模式（Gang of Four 23 Design Patterns）中的结构型模式之最——复合模式（Composite Pattern）。

复合模式最棒的性质是什么？
想想公司服务的客户⋯⋯
客户这种毫不在乎你公司的组织结构，对任何层级的人都能发号施令的特性，就是复合模式最棒的性质。

四人帮的每一个模式其实都不是什么相当困难的模式，常人都能通过自己的创意思考得出相关解法，或是在不自觉的情况下套用复合模式。

但是呀，其实复合模式的运用却在一个框架中举足轻重。我在阅读一个框架的源代码时，第一时间一定都是先分析它复合模式的形式长什么样子，就能差不多了解它框架的「核心竞争力」摆在哪里。

所以可以说呀，只要是大型框架多少都会套爆复合模式，已经可以说是套到那种「杞人忧天」的程度了。

既然复合模式有着举足轻重的应用地位，那么就让我用一篇文章的时间，借由一个实战案例来展示复合模式的基本运用和面向对象分析/设计上的推导。

这篇文章有一定的长度，是来自我制作的在线课程：「软件设计模式精通之旅」中的其中一篇章，由于学员们很喜欢这个篇章的内容，因此我将它公开分享出来。

我所教授的「设计模式」是结合了Christopher Alexander - The Timeless way of Building（设计模式起源著作）思想，和我多年面向对象大型系统项目下的实战梳理心得的结果。

所以各位此文章相较一般的文来得长上许多，请读者将重点放在「思路的推导」，我会在其中带领各位走一遍更可靠的思路：「需求 → Context (Forces → Problem) → Form (Solution) → Resulting Context」的完整探讨，如此一来才能让大家感受到设计理论与实务上之间的紧密配合。

具体来说，我会遵照以下步骤来介绍复合模式的落地运用：

提出「初版需求」，交代情境
对需求进行「面向对象分析 (OOA)」，绘制出初版类图
参考初版类图快速实现出初版代码
新增令人困扰的「第二版需求」
分析新的需求带来哪些困扰，察觉 Forces
对 Forces 进行分析、分类，釐清 Context 并定义我们要解决的 Problem
寻找对应的软件设计模式
应用设计模式来解决 Problem (Forces)，绘制第二版类图
参考第二版类图重构出第二版代码
软件设计模式六大要素总结（使用Christopher Alexander的描述方式）

所以请各位在阅读我的模式系列文时，可将文章视为是「水球的设计模式思路的展示」- 对新手而言是一个非常完整的出发点，而对老手而言，你仍能从中刷新认知。

你收到了一份需求！！！！！

你要开发一个用来模拟文件系统的命令行程序（CLI），用户向CLI输入指令来存取文件系统。
文件系统由目录（Directory）和文件（File）以层次结构组成：
目录中可以存放多个子目录及文件。
目录和文件都以名称辨识，名称中的合法字符为大小写字母、数字以及. - 和_符号。
每一个文件中都会携带着二进制内容（如文字、图片等）。
文件系统会有一个根目录的存在（Root Directory），代表着文件系统的最外层目录，是文件系统的访问入口。
除了根目录，所有目录和文件都必须存在于一个父目录之中。
CLI在执行时会指定一个当前目录（current directory），用户和CLI互动来对当前目录下达指令。CLI在启动时的默认当前目录为根目录。
初版的CLI只支持三道指令：
- cd ：cd指令其实是change directory的意思。指定一个name参数，将当前目录底下名称为的子目录设置为CLI的当前目录。
  输入cd …将当前目录设置为「当前目录的父目录」。
- size ：找到当前目录底下名称为子目录或文件，并打印出它所占用的内存大小size，计算方式如下：
  - 如果是子目录，其大小为底下所有子目录和文件大小的总和。
  - 如果是文件，其大小为其携带二进制内容的字节数量。
- search ：计算当前目录底下「所有子子孙孙中（即不只往下看一层，看的是当前目录底下的每一层）」名字包含的子目录或子文件的数量。

这就是初版的需求了，一般我们接收到的需求也是通过这种自然语言文字组成。而在收到需求的当下，我们是不可能立刻想到最适当的设计的，因此从需求作为出发点来讨论软件设计模式才会接近实战的感受。

面向对象分析 (OOA)

收到一份需求之后，我会先大致走一趟OOA来将需求中涉及的「概念」，以面向对象的元素捕捉起来，所以才能慢慢浮现出概念的「结构面」。

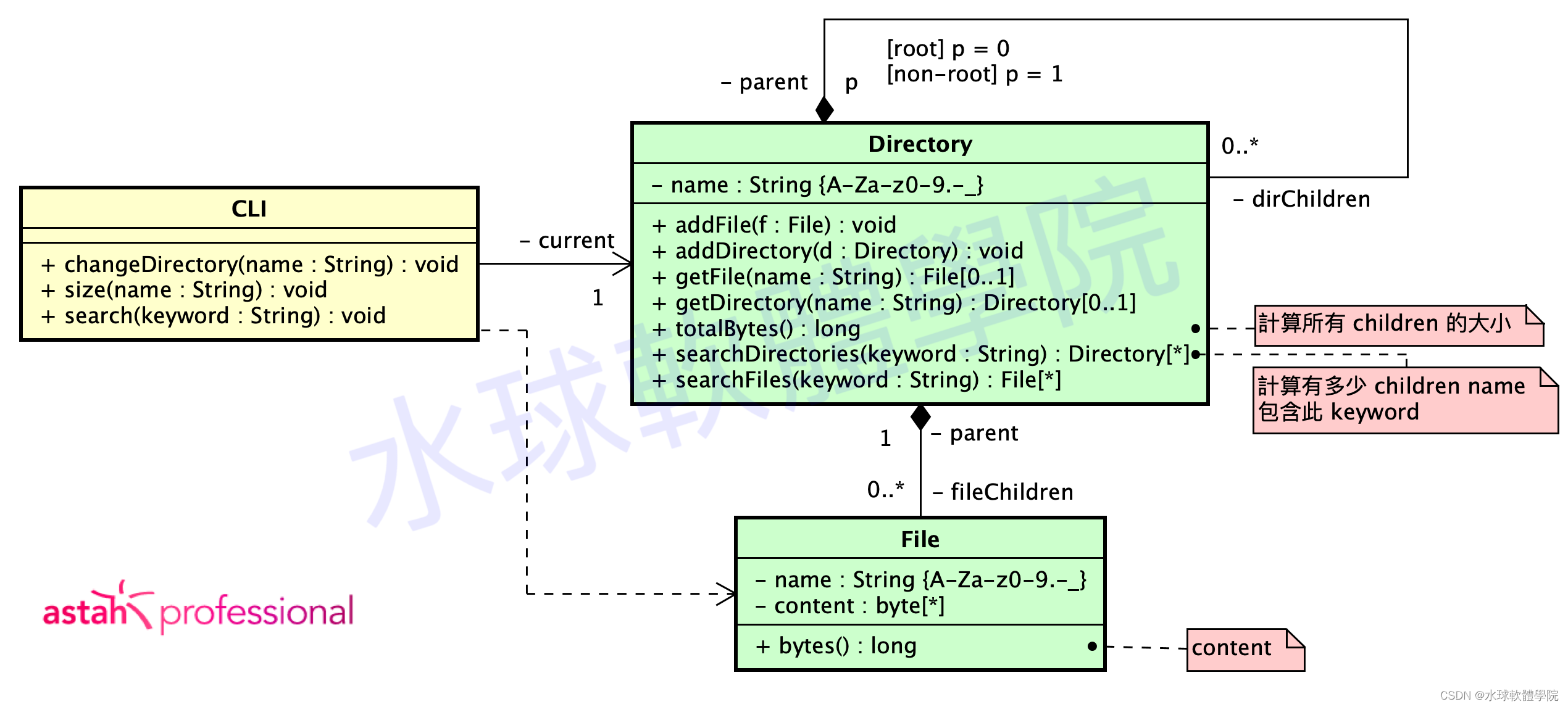

从需求中我们可以意识到CLI主要存取两类对象：「目录（Directory）」和「文件（File）」，捕捉好目录和文件身上的属性和彼此之间的关系之后，可以绘制出以下类图：
ooa

面向对象分析 (OOA) 其实是有一套流程的，在此不赘述。

在类图中我们可以见到，这份需求涉及的概念大致上都已经被捕捉到图中。比如：从需求中我们可以读到「目录中可以存放子目录和子文件」，因此萃取出了「Directory」和「File」两个类别，并在Directory类别身上拉出两道关联（实线），一道关联着自身（代表包含子目录），另一道关联着File（代表包含子文件）。

而由于需求提出了要支持cd指令功能，因此我们从中捕捉了「当前目录」的概念，以CLI和Directory之间的实线关联来表现。

最后需求提出了size指令功能，我们将size指令大体上的行为用粉红色的便签纸描述在CLI类别上。

OOA做到这个程度之后，其实就算是建立好了60%的设计基础，我们可以紧接着去实作初版的代码！

初版程式

首先看File 類別的代碼：

public class File {

    private Directory parent;
    private final String name;
    private final byte[] content;

    public File(String name, String content) {

        this.name = shouldMatch("[A-Za-z0-9.\\\\-_]+", name);
        this.content = content.getBytes();
    }
    public String getName() {

        return name;
    }
    public long bytes() {

        return content.length;
    }
    public Directory getParent() {

        return parent;
    }
    public void setParent(Directory parent) {

        this.parent = parent;
    }
}

这是一个非常简单的类别，没有太多行为，但会验证File属性的规范。
接着来看看Directory类别的代码：

public class Directory {

    private Directory parent;
    private final String name;
    // 子檔案們
    private final List<File> fileChildren = new ArrayList<>();
    // 子目錄們
    private final List<Directory> dirChildren = new ArrayList<>();

    public static Directory root() {

        return new Directory("root");
    }

    public Directory(String name) {

        this.name = shouldMatch("[A-Za-z0-9.\\\\-_]+", name);
    }

    public void addFile(File file) {

        fileChildren.add(file);
    }

    public void addDirectory(Directory directory) {

        dirChildren.add(directory);
        directory.setParent(this);
    }

    public File getFile(String name) {

        for (File file : fileChildren) {

            if (file.getName().equals(name)) {

                return file;
            }
        }
        return null;
    }

    public Directory getDirectory(String name) {

        for (Directory dir : dirChildren) {

            if (dir.name.equals(name)) {

                return dir;
            }
        }
        return null;
    }

    public long totalBytes() {

        long total = 0;
        for (Directory dir : dirChildren) {

            total += dir.totalBytes();
        }
        for (File file : fileChildren) {

            total += file.bytes();
        }
        return total;
    }

    public List<File> searchFiles(String keyword) {

        List<File> files =
