【慢行智远V2.0】免费开源串口上位机——多通道数据采集与信号分析利器

前言

在嵌入式开发、硬件调试、电子测量等领域，串口通信一直是连接上位机与各类设备的重要桥梁。"慢行智远V2.0"是由作者一人历经数日的辛勤开发，从原"串口通信上位机V1.0"全面升级而来的免费软件工具。"慢行智远"取自屈原《离骚》中"路漫漫其修远兮，吾将上下而求索"，寓意技术之路虽长，但作者愿持续探索、精益求精，为电子工程师、嵌入式开发人员及科研教育工作者群体提供完全免费且实用的数据采集与分析解决方案。本文将详细介绍这款专为电子工程师、嵌入式开发人员和科研教育工作者量身定制的软件工具。

一、软件概述与更名意义

从"串口通信上位机"到"慢行智远"

原"串口通信上位机V1.0"名称过于功能化且缺乏识别度，新名称"慢行智远"蕴含更深远的理念：

• "慢行"——稳健前进，注重可靠性和精确性

• "智远"——智能分析，放眼长远应用

这一更名也标志着软件定位从单纯的通信工具升级为集数据采集、信号分析、波形处理于一体的综合性平台。

技术架构

软件采用Python语言开发，基于PyQt5构建用户界面，集成了pyserial用于串口通信，matplotlib用于数据可视化，numpy和scipy支持高级信号处理算法，实现了从数据采集到高级分析的全流程功能。

二、V2.0版本新特性与升级亮点

1. 高级信号处理功能

1.0版本限制： 仅支持基础波形显示，缺乏信号分析能力。

2.0版本突破： 集成了多种专业信号处理算法：

• FFT频谱分析：实时分析信号频谱特性，支持各种窗函数

• FIR滤波器：可配置低通、高通、带通、带阻等多种滤波器

• 信号平滑处理：支持移动平均、中值滤波等降噪算法

• 峰值检测：自动识别并标记信号中的峰值点

2. 多通道数据支持

1.0版本限制： 仅支持单通道数据的接收和显示。

2.0版本突破： 全面支持多通道数据处理（最多4个通道同时显示），每个通道使用不同颜色标识，并可实时计算各通道的统计特性。

3. 智能断行数据处理

1.0版本限制： 无法处理跨包或断行的数据，导致数据丢失。

2.0版本突破： 实现了智能数据缓冲和括号匹配机制，可正确拼接跨多个数据包的信息。

4. 深色主题与UI全面优化

1.0版本限制： 仅支持单一浅色主题，界面布局简单，高DPI支持有限。

2.0版本突破：

• 新增深色主题支持，保护夜间使用者视力

• 全新的布局设计，更符合人体工程学

• 自适应高DPI显示，支持高分辨率屏幕

• 分区域设计，信息层次更清晰

5. 大数据量智能处理

1.0版本限制： 处理大量数据点（如1024点）时会出现截断和性能下降。

2.0版本突破： 引入了智能数据管理算法：

• 根据数据量超出程度动态调整保留策略

• 对于接近限制的数据，保留完整最新数据

• 对于大幅超出的数据，智能保留趋势信息

三、核心功能详解

1. 专业信号分析功能

FFT频谱分析：

• 支持实时/离线频谱分析

• 多种窗函数选择：汉宁、汉明、布莱克曼等

• 可调节采样率与频率分辨率

• 支持频谱导出与保存

FIR滤波设计：

• 图形化滤波器设计界面

• 支持低通、高通、带通、带阻等类型

• 实时预览滤波效果

• 滤波参数可调节与保存

信号统计分析：

• 自动计算均值、方差、最大值、最小值

• 显示峰-峰值与有效值(RMS)

• 提供数据趋势分析

• 支持自定义统计参数

2. 高级串口通信功能

• 全面的串口参数配置：支持各种波特率、数据位、校验方式

• 自动设备识别：智能识别各类串口设备，支持虚拟串口

• 稳定的断线重连：自动检测并重连断开的设备

• 高速数据传输：优化的数据处理机制确保高波特率下稳定性

• 丰富的数据记录选项：支持多种格式记录与回放

3. 先进的数据可视化

• 多通道实时波形：最多4个通道同时显示，不同颜色区分

• 多通道数据解析：自动识别两种常见数据格式

  • 括号包围格式：如(123,456,789)

  • 逗号分隔格式：如123,456,789

• 信号细节缩放：支持区域放大、自动缩放等功能

• 交互式图表操作：鼠标拖拽、缩放、测量等便捷操作

• 双主题支持：深色/浅色主题适应不同使用环境

• 坐标信息增强：悬停显示精确数值，标记特殊点

4. 数据导出与共享

• 多格式导出：支持CSV、TXT、Excel等格式导出数据

• 图像保存：一键保存波形图为PNG、JPG、PDF等格式

• 会话保存与恢复：完整保存工作状态，方便后续分析

• 批处理功能：支持多文件批量分析与处理

四、界面优化与用户体验提升

全新布局设计

V2.0版本彻底重构了用户界面，采用更合理的功能分区：

• 顶部工具栏：常用功能一键可达

• 左侧控制面板：串口设置与发送控制

• 中央波形区域：主波形显示，支持多标签页

• 右侧分析面板：FFT与统计信息

• 底部状态栏：实时显示系统状态与统计数据

深色主题支持

适应长时间工作需求，V2.0新增深色主题：

• 降低视觉疲劳，保护眼睛

• 在弱光环境下更舒适

• 对比度优化，关键信息更突出

• 可根据系统设置自动切换或手动选择

高DPI支持

为适应现代高分辨率显示设备：

• 图标与UI元素自动缩放

• 文本清晰渲染，避免模糊

• 波形图精细显示，不失真

• 支持各种缩放比例的正确显示

五、应用场景示例

场景一：信号采集与频谱分析

在电子工程测试中，同时需要观察时域波形和频域特性：

"慢行智远"接收到数据后：

1. 实时显示波形

2. 执行FFT分析，显示50Hz、120Hz和500Hz的频率峰值

3. 自动滤除高频噪声，提供平滑波形

场景二：多传感器数据监测

工业环境监测系统，同时采集温度、湿度、压力等多路数据

场景三：医疗设备信号处理

监测与分析生物电信号(ECG、EMG等)：

• 实时采集原始生物电信号

• 应用FIR滤波器去除工频干扰与基线漂移

• 执行特征点检测(如R波)

• 计算关键指标(如心率变异性)

六、软件安装与使用教程

安装方法

1. 下载"慢行智远"安装包

2. 解压到任意目录

3. 双击"慢行智远.exe"直接运行

4. 运行"创建快捷方式.bat"可在桌面创建快捷方式

基本使用流程

   1. 连接设备

• 连接成功后状态栏显示"已连接"

• 点击"打开串口"建立连接

• 在串口设置区选择正确的串口和波特率

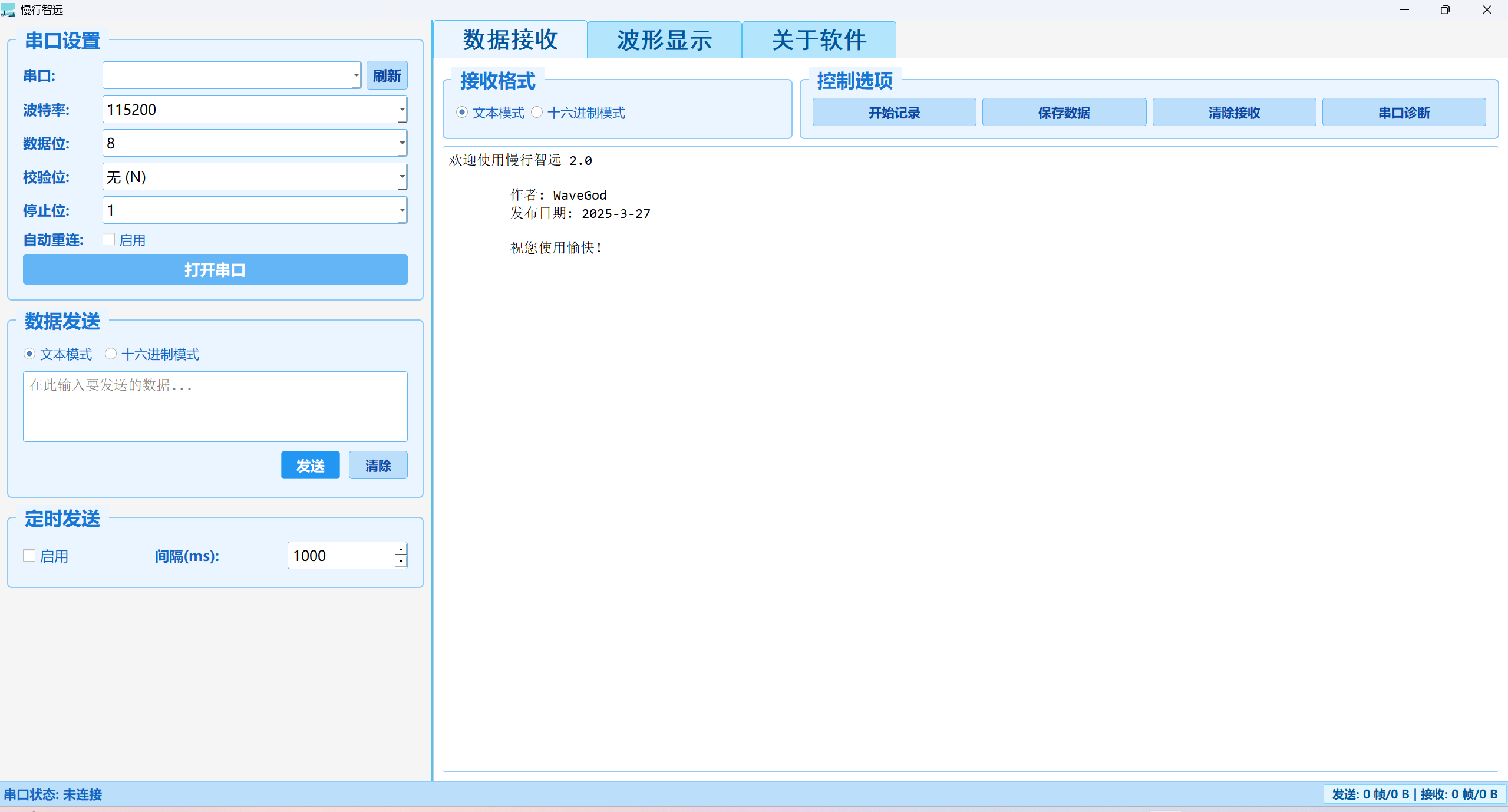

    2. 数据接收

• 在波形区查看数值数据的波形显示

• 在接收区查看文本数据

• 连接成功后自动接收数据

    3. 数据发送

• 在发送区输入要发送的内容

• 选择文本或十六进制发送模式

• 点击"发送"按钮发送数据

• 需要定时发送时勾选"定时发送"并设置间隔

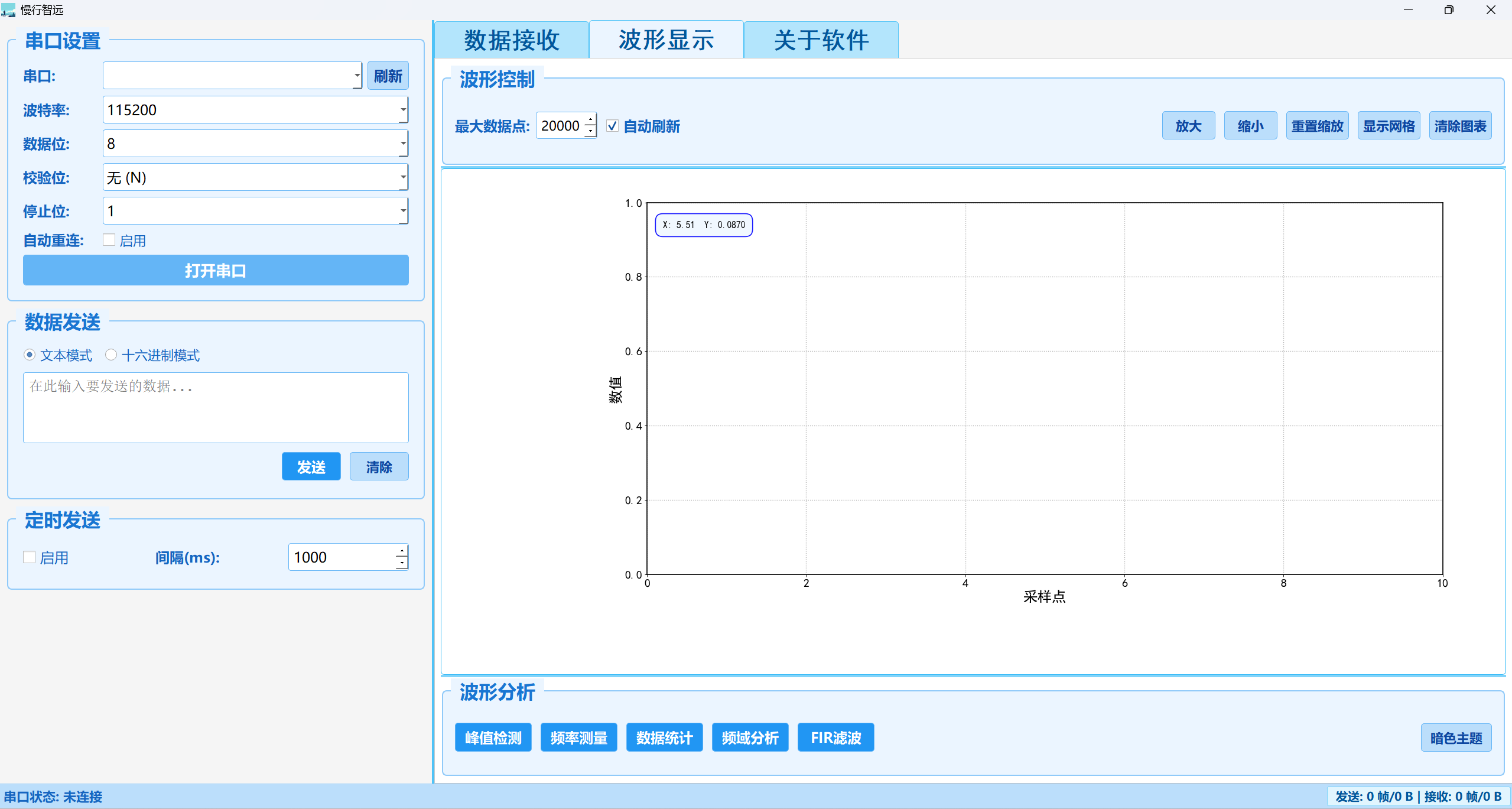

    4. 波形操作

• 鼠标拖动可平移波形

• 滚轮可放大缩小波形

• 双击可重置波形视图

• 鼠标悬停可查看坐标值

    5.数据记录

• 点击"开始记录"保存数据到文件

• 指定保存路径和文件名

• 记录过程中状态栏显示记录状态

• 点击"停止记录"结束数据记录

七、技术实现与架构优化

多层架构设计

"慢行智远V2.0"采用严格的分层结构：

• 表示层：负责用户界面与交互

  • 主界面与对话框

  • 图表与可视化组件

  • 用户输入处理

• 业务逻辑层：实现核心功能

  • 串口通信管理

  • 数据解析与处理

  • 信号分析算法

• 数据层：管理数据流与存储

  • 数据缓冲策略

  • 配置持久化

  • 文件导入导出

高性能数据处理

优化的数据处理流水线：

• 使用NumPy向量化运算加速数据处理

• 多级缓冲机制，平衡内存使用与处理速度

• 异步处理设计，避免UI阻塞

• 惰性更新策略，减少不必要的计算与重绘

精确的数据同步

多通道数据的精确时间对齐：

• 时间戳机制确保数据点关联准确

• 自动检测与处理数据丢失

• 支持不同采样率数据的同步显示

八、常见问题解答

Q1: 如何在慢行智远中使用FFT频谱分析功能？

A1: 可以通过以下步骤使用FFT分析功能：

1. 确保已接收足够的数据点(推荐至少512点)

2. 点击波形分析下的"频谱分析"按钮

3. 在弹出的频谱分析窗口中，选择合适的窗函数与参数

4. 若需要，可调整采样率以获得正确的频率显示

5. 分析结果可通过右键菜单导出为图像或数据文件

Q2: 如何设计和应用FIR滤波器？

A2: 使用内置的FIR滤波器设计工具：

1. 点击波形分析下的"FIR滤波"按钮

2. 选择滤波器类型(低通/高通/带通/带阻)

3. 设置关键参数(截止频率、阶数、窗函数)

4. 在预览窗口查看频率响应曲线

5. 点击"应用"将滤波器应用到当前数据

6. 可选择"保存配置"以便后续复用

Q3: 为什么数据接收正常但波形不显示？

A3: 波形显示需要接收到数值数据，请检查：

• 确认发送的数据格式是否为数字或规定格式

• 尝试手动发送测试数据，如(123,456)

• 查看是否开启了波形显示功能

• 检查接收到的数据是否包含非数字字符

Q4: 接收数据显示乱码如何解决？

A4: 乱码通常由波特率设置错误或字符编码不匹配导致：

• 确认波特率与发送设备一致

• 尝试切换到十六进制模式查看原始数据

• 检查发送设备的字符编码设置

Q5: 软件在长时间运行后变卡怎么处理？

A5: 长时间运行可能造成内存占用过多：

• 定期清除接收区文本

• 调整最大数据点数设置

• 在不需要时关闭波形自动更新

• 避免同时打开多个软件实例

结语

"慢行智远V2.0"是作者一人历经多日辛勤开发的心血结晶，完全免费提供给所有用户。它不仅是"串口通信上位机V1.0"的升级换代，更是理念与功能的全面革新。从单纯的通信工具到专业的信号分析平台，作者始终秉持"专业、稳定、高效"的宗旨，为电子工程师、嵌入式开发人员及科研教育工作者群体提供卓越的数据采集与分析体验。

"东隅已逝，桑榆非晚"，正如王勃在《滕王阁序》中所言，技术发展永无止境，即使错过了一个开端，依然可以在新的起点创造辉煌。作者独自完成这款软件的开发过程中，每一次的更新迭代，都是一次自我超越的机会。正如陆游所说："山重水复疑无路，柳暗花明又一村"，技术道路上的每一次困难与挑战，都将引领我们走向更广阔的天地。

"路漫漫其修远兮，吾将上下而求索"，这既是软件的命名由来，也是作者不懈追求的写照。正如诸葛亮的"非淡泊无以明志，非宁静无以致远"，在科技浪潮中，作者保持沉静的心态，专注于每一个细节的打磨，最终完成了这款完全免费的实用工具。

愿这款由作者独自开发、完全免费的"慢行智远"成为大家技术旅程中的忠实伙伴，与大家一同见证"长风破浪会有时，直挂云帆济沧海"的精彩时刻！
